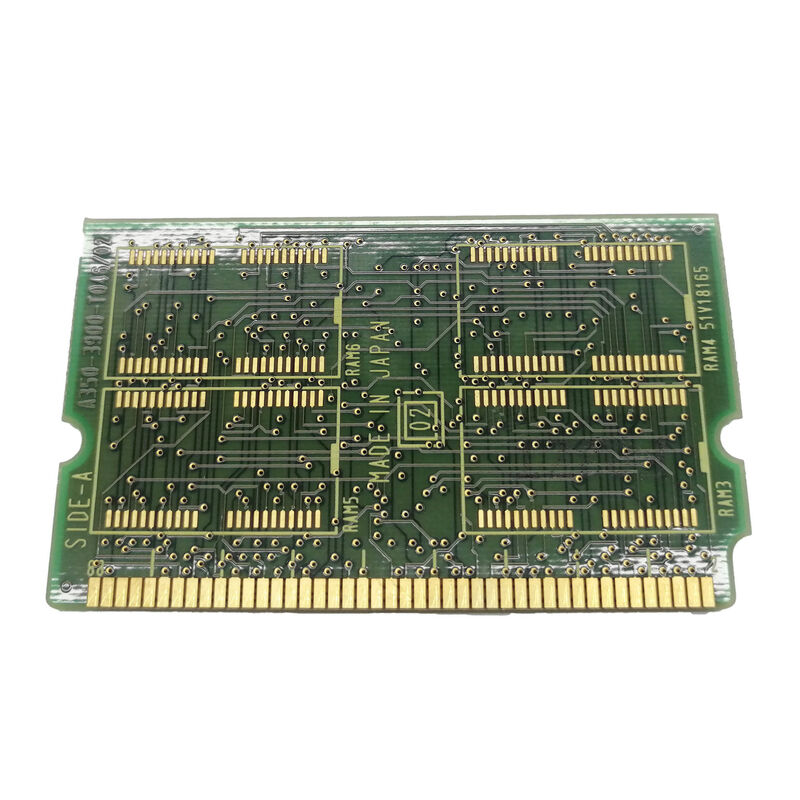

Fanuc मेमोरी मॉड्यूल A20B-3900-0073 A2OB-39OO-OO73 A20B39000073

A20B-3900-0073 | FANUC 6MB फ्लैश ROM (FROM) मॉड्यूल - DIMM / 16i / 18i / 21i / पावर मेट i / CNC सिस्टम सॉफ्टवेयर स्टोरेज

FROM - यह क्या है और इसका महत्व क्यों है

FANUC i-श्रृंखला सीएनसी में, नियंत्रण इकाई में मुख्य मास्टर पीसीबी पर मेमोरी मॉड्यूल का ढेर होता है। प्रत्येक मॉड्यूल का एक विशिष्ट प्रकार और भूमिका होती है:

FROM (फ़्लैश रीड-ओनली मेमोरी):सीएनसी के सिस्टम सॉफ़्टवेयर को संग्रहीत करता है - संपूर्ण ऑपरेटिंग प्रोग्राम जो सीएनसी को कार्यशील बनाता है। इसमें जी-कोड दुभाषिया, इंटरपोलेशन सॉफ्टवेयर, सर्वो नियंत्रण एल्गोरिदम, पीएमसी (सीढ़ी) निष्पादक, डिस्प्ले ड्राइवर और सभी विकल्प सॉफ्टवेयर शामिल हैं। नियमित रैम के विपरीत, फ्लैश रॉम बैटरी के बिना पावर-ऑफ के बाद अपनी सामग्री को बरकरार रखता है। इसे मिटाया और पुन: प्रोग्राम किया जा सकता है, लेकिन सामान्य सीएनसी ऑपरेशन के दौरान यह केवल-पढ़ने के लिए होता है।

एसआरएएम:मशीन-विशिष्ट डेटा संग्रहीत करता है - पैरामीटर, टूल ऑफसेट, कार्य निर्देशांक, भाग कार्यक्रम, पीएमसी डेटा। पावर चक्रों के माध्यम से सामग्री को बनाए रखने के लिए बैटरी समर्थित।

नाटक:सीपीयू के लिए कार्यशील मेमोरी - FROM मॉड्यूल से स्टार्टअप पर भरी जाती है, पावर-ऑफ पर साफ़ की जाती है।

A20B-3900-0073 FROM मॉड्यूल है - 6MB फ़्लैश स्टोरेज जिसमें सिस्टम को संचालित करने के लिए आवश्यक सभी CNC सॉफ़्टवेयर होते हैं।

मुख्य विशिष्टताएँ

6एमबी - जहां यह FROM मॉड्यूल रेंज में फिट बैठता है

A20B-3900 श्रृंखला i-श्रृंखला सीएनसी प्लेटफ़ॉर्म के लिए विभिन्न क्षमताओं के FROM मॉड्यूल को कवर करती है:

• ए20बी-3900-0071:2MB FROM - आधार क्षमता
• ए20बी-3900-0073:6MB FROM - विस्तारित क्षमता
• ए20बी-3900-0074:4MB FROM - मध्यवर्ती क्षमता
• ए20बी-3300-0022:आई-सीरीज़ प्लेटफ़ॉर्म के लिए मॉड्यूल से उच्च क्षमता

6एमबी क्षमता बड़ी सीएनसी सॉफ्टवेयर छवियों को समायोजित करती है - उन्नत क्षमताओं वाले सिस्टम के लिए पूर्ण विकल्प सॉफ्टवेयर पूरक (एकाधिक विकल्प पैकेज, विस्तारित पीएमसी कार्यक्षमता, ग्राफिक्स विकल्प)। केवल मानक कार्यों वाली मशीनें 2एमबी या 4एमबी मॉड्यूल पर चल सकती हैं; कई सॉफ़्टवेयर विकल्पों वाली मशीनों को संपूर्ण सॉफ़्टवेयर छवि रखने के लिए 6MB की आवश्यकता होती है।

अनुप्रयोग परिदृश्य

डेटा हानि के बाद सीएनसी सॉफ़्टवेयर पुनः लोड:16i सीएनसी भ्रष्टाचार से विकसित होता है - या तो असफल अद्यतन प्रक्रिया से या कई वर्षों के बाद फ्लैश सेल गिरावट से। A20B-3900-0073 को एक नए मॉड्यूल से बदल दिया गया है, और सही सीएनसी सॉफ़्टवेयर संस्करण मूल इंस्टॉलेशन मीडिया से लोड किया गया है। सीएनसी पुनर्स्थापित सॉफ़्टवेयर के साथ संचालन फिर से शुरू करता है।

क्षमता उन्नयन:2MB FROM मॉड्यूल चलाने वाले 21i सीएनसी सिस्टम को एक सॉफ्टवेयर विकल्प की आवश्यकता होती है जो 2MB मॉड्यूल की क्षमता से अधिक हो। A20B-3900-0073 6MB प्रतिस्थापन विस्तारित सॉफ़्टवेयर छवि के लिए आवश्यक भंडारण प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A20B-3900-0073 सीएनसी सॉफ़्टवेयर के साथ पहले से लोड होता है, या सॉफ़्टवेयर को फिटिंग के बाद लोड किया जाना चाहिए?

सीएनसी सॉफ़्टवेयर को फिटिंग के बाद मूल इंस्टॉलेशन मीडिया या FANUC बैकअप फ़ाइल से लोड किया जाना चाहिए। यदि सही सॉफ़्टवेयर संस्करण फ़ाइल उपलब्ध नहीं है, तो लागू सॉफ़्टवेयर के लिए मशीन टूल बिल्डर या FANUC से संपर्क करें।

Q2: प्रतिस्थापन A20B-3900-0073 पर कौन सा CNC सॉफ़्टवेयर संस्करण लोड किया जाना चाहिए?

सही सॉफ़्टवेयर संस्करण विशिष्ट सीएनसी प्रणाली और उसके कॉन्फ़िगरेशन पर निर्भर करता है। FROM को बदलने से पहले स्थापित सॉफ़्टवेयर संस्करण सीएनसी की सिस्टम स्क्रीन पर दिखाई देता है। हटाने से पहले इस संस्करण पर ध्यान दें. FANUC सेवा या मशीन टूल बिल्डर विशिष्ट सिस्टम प्रकार के लिए सही सॉफ़्टवेयर फ़ाइल प्रदान कर सकता है।

Q3: क्या 6MB A20B-3900-0073 उस सिस्टम में 4MB A20B-3900-0074 को प्रतिस्थापित कर सकता है जो सामान्य रूप से 4MB का उपयोग करता है?

आम तौर पर हाँ - यदि मॉड्यूल इंटरफ़ेस संगत है तो एक उच्च क्षमता वाला FROM मॉड्यूल उसी सॉकेट में कम क्षमता वाले मॉड्यूल को प्रतिस्थापित कर सकता है। सीएनसी केवल उतने ही FROM का उपयोग करता है जितना सॉफ़्टवेयर छवि घेरती है। हालाँकि, क्षमताओं को प्रतिस्थापित करने से पहले विशिष्ट सीएनसी प्रकार के लिए FANUC रखरखाव दस्तावेज़ से संगतता की पुष्टि करें।

Q4: FANUC सीएनसी सिस्टम में FROM मॉड्यूल विफलता का क्या कारण है?

फ़्लैश ROM कोशिकाओं में लिखने की क्षमता सीमित होती है - प्रत्येक कोशिका को सीमित संख्या में लिखा जा सकता है। FROM मॉड्यूल के लिए जो स्थिर सीएनसी सॉफ़्टवेयर (शायद ही कभी अद्यतन) संग्रहीत करते हैं, लिखने की संख्या कम होती है और लंबा जीवन सामान्य होता है। पावर सर्ज या गलत अद्यतन प्रक्रियाएँ सेल की लेखन सहनशक्ति सीमा तक पहुँचे बिना FROM डेटा को दूषित कर सकती हैं। शारीरिक क्षति (कनेक्टर का क्षरण, बार-बार डालने से यांत्रिक तनाव) भी विफलता का कारण बन सकता है।

Q5: क्या A20B-3900-0073 आई-जेनरेशन सीएनसी के लिए विशिष्ट है, या यह पुराने सीरीज 0 या सीरीज 16 हार्डवेयर के साथ काम करता है?

A20B-3900-0073 को आई-जेनरेशन सीएनसी (16i, 18i, 21i, पावर मेट i) के लिए पुष्टि की गई है। पिछली FANUC पीढ़ियाँ (श्रृंखला 0-सी, श्रृंखला 16/18 मॉडल बी, आदि) विभिन्न मेमोरी मॉड्यूल प्रारूपों का उपयोग करती हैं - मॉड्यूल और अन्य पुराने मॉड्यूल प्रकारों से A20B-2902-0xxx श्रृंखला। A20B-3900-0073 DIMM प्रारूप i-जनरेशन प्लेटफ़ॉर्म के लिए विशिष्ट है।
