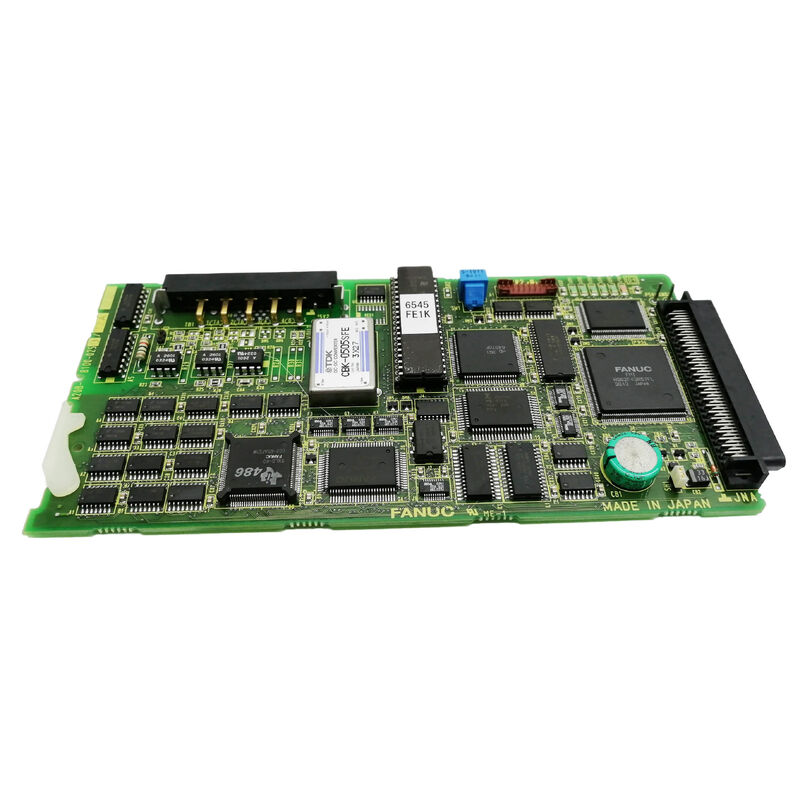

FANUC A20B-8100-0462 | मुख्य CPU PCB, 210i-A — LCD-माउंटेड, जापान मूल, बंद

भाग संख्या: A20B-8100-0462

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: मुख्य CPU PCB (LCD-माउंटेड मुख्य बोर्ड)

संगत प्रणाली: FANUC Series 210i-A CNC

स्थिति: निर्माता द्वारा बंद

अवलोकन

A20B-8100-0462 FANUC Series 210i-A CNC सिस्टम के लिए LCD-माउंटेड मुख्य CPU PCB है। A20B-8100 श्रृंखला में, मुख्य CPU बोर्ड कंट्रोलर का कम्प्यूटेशनल कोर है।

यह सेंट्रल प्रोसेसर को होस्ट करता है, सभी सबसिस्टम के बीच संचार का प्रबंधन करता है, और सीधे बोर्ड पर LCD पैनल के साथ इंटरफ़ेस को एकीकृत करता है — एक एकीकृत डिज़ाइन जो केबलिंग जटिलता को कम करता है और CNC की प्रसंस्करण शक्ति और डिस्प्ले इंटरफ़ेस को एक ही असेंबली पर रखता है।

FANUC का 210i-A i-सीरीज़ CNC परिवार के उच्च-प्रदर्शन छोर से संबंधित है। 160i/180i लाइन से संबंधित, 210i पदनाम मांग वाले मल्टी-एक्सिस अनुप्रयोगों के लिए डिज़ाइन किए गए कंट्रोलर को कवर करता है।

इन प्लेटफार्मों पर ओपन CNC आर्किटेक्चर FANUC की मोशन कंट्रोल क्षमता के साथ मानक PC प्रसंस्करण को एकीकृत करता है, जो सटीक एक्सल और स्पिंडल नियंत्रण के साथ-साथ जटिल ऑपरेटर इंटरफेस, नेटवर्क कनेक्टिविटी और विस्तारित डेटा प्रबंधन कार्यों को सक्षम करता है।

A20B-8100-0462 बंद कर दिया गया है। यह अब FANUC द्वारा निर्मित नहीं है।

सीरीज़ 210i-A कंट्रोल चलाने वाली मशीनों को इस बोर्ड की आवश्यकता होती है, उन्हें इसे अधिशेष या नवीनीकृत इन्वेंट्री से प्राप्त करना होगा।

ये मशीनें अभी भी विश्व स्तर पर उत्पादन वातावरण में चल रही हैं — इस बोर्ड की मांग परिचालन उपकरणों द्वारा संचालित होती है, न कि ऐतिहासिक रुचि से।

मुख्य विनिर्देश

LCD-माउंटेड आर्किटेक्चर

A20B-8100-0462 पारंपरिक CNC अर्थ में एक रैक-माउंटेड बोर्ड नहीं है। यह LCD/MDI यूनिट — ऑपरेटर पैनल असेंबली के भीतर माउंट होता है।

यह CNC के मुख्य CPU को डिस्प्ले स्क्रीन के ठीक पीछे रखता है।

प्रसंस्करण हार्डवेयर और ऑपरेटर इंटरफ़ेस एक एकीकृत इकाई हैं। ऑपरेटर पैनल और एक अलग CNC रैक के बीच केबल रन काफी कम हो जाते हैं।

यह आर्किटेक्चर एक डिज़ाइन दिशा थी जिसे FANUC ने i-सीरीज़ पीढ़ी में अपनाया। मुख्य CPU को LCD असेंबली के साथ एकीकृत करने से कंट्रोलर अधिक कॉम्पैक्ट हो जाता है और मशीन टूल कैबिनेट में इंस्टॉलेशन को सरल बनाता है।

इसका मतलब यह भी है कि मुख्य CPU बोर्ड को बदलने के लिए एक अलग इलेक्ट्रॉनिक्स कैबिनेट के बजाय LCD यूनिट के भीतर काम करने की आवश्यकता होती है।

जब A20B-8100-0462 विफल हो जाता है, तो LCD/MDI असेंबली एक पूर्ण इकाई के रूप में कार्य करना बंद कर देती है।

डिस्प्ले काला हो सकता है, CNC बूट नहीं हो सकता है, या दोष की प्रकृति के आधार पर विशिष्ट कार्य अनुपलब्ध हो सकते हैं। सभी मामलों में, मरम्मत का मार्ग इस बोर्ड से होकर गुजरता है।

सीरीज़ 210i-A प्लेटफ़ॉर्म

210i-A एक सक्षम CNC प्लेटफ़ॉर्म है जो उच्च-एक्सल-गिनती और उच्च-विकल्प कॉन्फ़िगरेशन के लिए बनाया गया है।

इस पीढ़ी पर ओपन CNC सुविधाएँ विंडोज-आधारित सॉफ़्टवेयर को FANUC के मोशन कंट्रोल कर्नेल के साथ चलाने की अनुमति देती हैं — ऑपरेटर HMIs, DNC सिस्टम, और कस्टम मशीन-बिल्डर एप्लिकेशन कोर CNC के समान हार्डवेयर साझा करते हैं।

मुख्य CPU बोर्ड इस दोहरे-वातावरण प्रसंस्करण भार को वहन करता है।

इसे बिना किसी समझौते के CNC रियल-टाइम कार्यों — सर्वो स्थिति लूप, इंटरपोलेशन, PMC निष्पादन — को संभालना चाहिए, साथ ही PC-साइड कार्यों का एक साथ समर्थन करना चाहिए।

A20B-8100-0462 को ठीक इसी वातावरण के लिए डिज़ाइन किया गया था।

इस बोर्ड को बदलने के लिए CNC सॉफ़्टवेयर वातावरण को पुनर्स्थापित करने की आवश्यकता होती है।

FROM मॉड्यूल सामग्री, CNC पैरामीटर, और PC-साइड सॉफ़्टवेयर कॉन्फ़िगरेशन सभी को इंस्टॉलेशन के बाद ध्यान देने की आवश्यकता होती है। मुख्य बोर्ड में प्लग होने वाला FROM मॉड्यूल एक अलग घटक है — बोर्ड बदलने के बाद पावर अप करने से पहले इसकी सामग्री वर्तमान और संगत है या नहीं, इसकी पुष्टि करें।

सोर्सिंग और स्थिति

चूंकि यह बोर्ड बंद कर दिया गया है, उपलब्ध आपूर्ति सीमित है और समय के साथ घटती जाती है। अच्छी स्थिति वाले बोर्ड, प्रलेखित मरम्मत इतिहास या सत्यापित परीक्षण स्थिति के साथ, किसी भी सेवा जानकारी के बिना पेश की गई अज्ञात-स्थिति वाली इकाइयों पर प्राथमिकता देने योग्य हैं।

A20B-8100 श्रृंखला का उपयोग विभिन्न मॉडल के लिए विभिन्न प्रत्यय संख्याओं के साथ कई FANUC CNC पीढ़ियों में किया गया था।

किसी भिन्न मॉडल से बोर्ड को प्रतिस्थापित न करें — भले ही वह समान दिखता हो — संगतता की पुष्टि किए बिना।

210i-A में विशिष्ट हार्डवेयर आवश्यकताएं हैं जो 160i-A या 180i-A परिवारों के बोर्डों द्वारा जरूरी नहीं कि पूरी हों, भले ही परिवार का घनिष्ठ संबंध हो।

अक्सर पूछे जाने वाले प्रश्न

Q1: 210i-A CNC बूट नहीं होगा। LCD पूरी तरह से काला है। क्या A20B-8100-0462 में खराबी होने की संभावना है?

पावर-अप पर पूरी तरह से काला LCD मुख्य CPU बोर्ड, एक विफल LCD बैकलाइट या इन्वर्टर, या बोर्ड से पहले एक बिजली आपूर्ति दोष का संकेत दे सकता है।

पहले ऑपरेटर पैनल पावर LED की जाँच करें।

यदि पैनल में बिजली पहुँच रही है लेकिन LCD काला रहता है और CNC बूट नहीं होता है, तो मुख्य CPU बोर्ड प्राथमिक संदिग्ध बन जाता है।

एक बोर्ड जिसमें दिखाई देने वाले जलने के निशान या घटक क्षति हैं, निदान की पुष्टि करता है।

Q2: A20B-8100-0462 को बदलने के बाद, सही स्टार्टअप अनुक्रम क्या है?

कंट्रोलर को BOOT स्क्रीन में बूट करें (पावर-अप के दौरान उपयुक्त कुंजियाँ दबाकर रखें — प्रक्रिया मॉडल-विशिष्ट है)। पुष्टि करें कि FROM मॉड्यूल सही ढंग से स्थापित है और पठनीय है। सिस्टम सॉफ़्टवेयर लोड या पुष्टि करें। BOOT से बाहर निकलें, फिर CNC पैरामीटर और प्रोग्राम पुनर्स्थापित करें।

यदि ओपन CNC PC फ़ंक्शन कॉन्फ़िगर किए गए हैं, तो उन सेटिंग्स को अलग से सत्यापित करें। मशीन को स्वचालित संचालन में वापस लाने से पहले सर्वो प्रतिक्रिया की पुष्टि करने के लिए JOG मोड में एक्सल चलाएँ।

Q3: FROM मॉड्यूल बरकरार दिखाई देता है। क्या FROM सामग्री मुख्य CPU बोर्ड प्रतिस्थापन के साथ बनी रहती है?

हाँ। FROM मॉड्यूल एक अलग भौतिक घटक है जो मुख्य बोर्ड में प्लग होता है। यह मुख्य CPU बोर्ड की स्थिति से स्वतंत्र रूप से अपनी सामग्री को बनाए रखता है।

यदि FROM मॉड्यूल बरकरार है और इसकी सामग्री दूषित नहीं है, तो बोर्ड बदलने के बाद इसमें मौजूद सॉफ़्टवेयर सामान्य रूप से लोड होता है।

नए मुख्य बोर्ड को स्थापित करने के बाद FROM मॉड्यूल सीटिंग को सावधानीपूर्वक सत्यापित करें — खराब संपर्क रीड त्रुटियों का कारण बनता है जो भ्रष्टाचार की तरह दिख सकती हैं।

Q4: क्या A20B-8100-0462 FANUC 160i-A या 180i-A सिस्टम में उपयोग किए जाने वाले बोर्डों के समान है?

नहीं। 210i-A एक विशिष्ट मुख्य CPU बोर्ड का उपयोग करता है। संबंधित i-सीरीज़ मॉडल एक ही A20B-8100 बोर्ड परिवार को साझा करते हैं लेकिन विभिन्न प्रत्यय संख्याओं का उपयोग करते हैं।

160i-A, 180i-A, और 210i-A में उनकी वास्तुशिल्प समानताओं के बावजूद अलग-अलग हार्डवेयर आवश्यकताएं हैं। 210i-A सिस्टम के लिए केवल सही भाग संख्या स्थापित करें।

Q5: क्या A20B-8100-0462 को बदलने के बजाय मरम्मत की जा सकती है?

घटक-स्तरीय मरम्मत कई मामलों में व्यवहार्य है। सामान्य दोषों में विफल इलेक्ट्रोलाइटिक कैपेसिटर (विशेष रूप से कई वर्षों तक सेवा में रहे बोर्डों में आम), क्षतिग्रस्त बैटरी सर्किट, और दूषित फर्मवेयर मेमोरी शामिल हैं।

बिजली की वृद्धि या चाप की घटनाओं से भौतिक क्षति वाले बोर्ड मरम्मत योग्य उम्मीदवार नहीं हो सकते हैं।

FANUC i-सीरीज़ अनुभव वाले एक योग्य मरम्मत केंद्र निरीक्षण के बाद मरम्मत क्षमता का आकलन कर सकता है।
