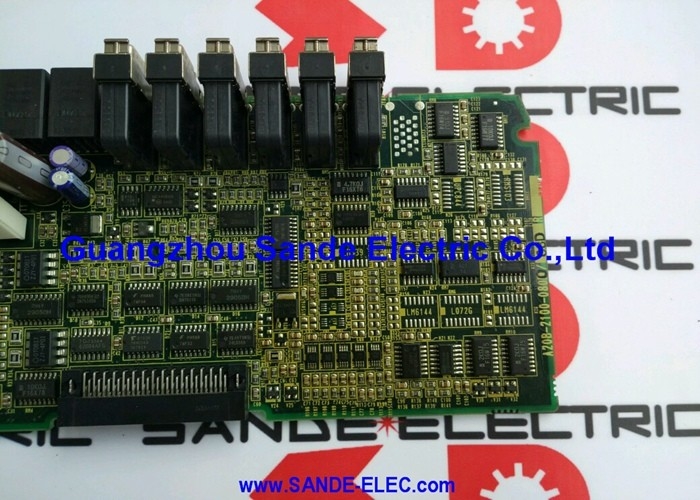

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2202-0860 |
FANUC सीरीज 18 ने अपने उत्पादन वर्षों के दौरान FANUC की सीएनसी रेंज के मध्य स्तर पर कब्जा कर लिया था, जो क्षमता में 0 सीरीज से ऊपर था लेकिन उच्च अंत श्रृंखला 15 और 16 से नीचे था।"बी" मॉडल श्रृंखला 18 की दूसरी हार्डवेयर पीढ़ी थी18 ए की तुलना में बेहतर इलेक्ट्रॉनिक्स और बेहतर प्रदर्शन के साथ।
दो उपकरण मशीन अनुप्रयोग विकल्पः
F18-M (मशीनरी केंद्र):फ्रिलिंग मशीन टूल्स के लिए कॉन्फ़िगर किया गया है ∙ XYZ अक्षों के साथ-साथ वैकल्पिक घूर्णी अक्षों के साथ मशीनिंग केंद्र। सीरीज 18-एम इंटरपोलेशन कार्यों, उपकरण मुआवजे,और उच्च गति आगे देखने के लिए आवश्यक मशीनिंग केंद्र अनुप्रयोगों के लिए.
F18-T (बंद केंद्र):मशीन टूल्स को मोड़ने के लिए कॉन्फ़िगर किया गया है X और Z अक्षों के साथ सीएनसी टर्न और मोड़ केंद्र और वैकल्पिक सी और वाई अक्ष। सीरीज 18-टी में मोड़ के विशिष्ट कार्य शामिल हैंः निरंतर सतह गति नियंत्रण,घुमावदार चक्र, और मोड़ से संबंधित डिब्बाबंद चक्र।
A16B-2202-0860 F18-M और F18-T दोनों की सेवा करता है जैसा कि इसके विवरण "F18M/T B MAIN CPU 4 AXIS" द्वारा पुष्टि की गई है।
| पैरामीटर | मूल्य |
|---|---|
| संगत | श्रृंखला 18-बी (F18-M, F18-T) |
| बोर्ड का प्रकार | मुख्य सीपीयू बोर्ड |
| अक्ष गणना | चार धुरी |
| श्रृंखला | A16B-2202 |
सीरीज 18-बी आर्किटेक्चर में मुख्य सीपीयू बोर्ड सभी सीएनसी कार्यों के लिए केंद्रीय हब हैः
कार्यक्रम में सम्मिलन:मुख्य सीपीयू प्रत्येक इंटरपोलेशन चक्र में सभी अक्षों के लिए स्थिति आदेशों की गणना करता है। प्रत्येक सर्वो अक्ष इस बोर्ड से अपना आदेश प्राप्त करता है ′′ स्थिति त्रुटियों को वास्तविक समय में गणना और सुधार किया जाता है.
पीएमसी निष्पादनःसीरीज 18-बी का पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) सीढ़ी कार्यक्रम मुख्य सीपीयू बोर्ड पर चलता है, मशीन I/O को स्कैन करता है और मशीन अनुक्रम तर्क को निष्पादित करता है।
सिस्टम बसःऑप्शन बोर्ड, मेमोरी मॉड्यूल, सर्वो इंटरफेस कार्ड और संचार बोर्ड सभी मुख्य सीपीयू बोर्ड की बस संरचना के माध्यम से कनेक्ट होते हैं। मुख्य सीपीयू सभी इंटर-बोर्ड संचार का आयोजन करता है।
सीएनसी डिस्प्लेःसीरीज 18-बी के डिस्प्ले आउटपुट और ऑपरेटर पैनल इनपुट को मुख्य सीपीयू बोर्ड से प्रबंधित किया जाता है।
सीरीज 18-एम 4-अक्षीय मशीनिंग केंद्र सीपीयू विफलताःएक घूर्णन तालिका के साथ एक FANUC F18-M मशीनिंग केंद्र में एक पूर्ण सीएनसी विफलता विकसित होती है। A16B-2202-0860 को दोष के रूप में पहचाना जाता है।प्रतिस्थापन सभी चार मशीनिंग अक्षों और पीएमसी अनुक्रम कार्यक्रम को बहाल करता है.
सीरीज 18-टी बहु-अक्ष वाले मुख्य बोर्ड का प्रतिस्थापनःसी-अक्ष क्षमता वाले सीएनसी टर्निंग सेंटर के लिए मुख्य सीपीयू बोर्ड को बदलने की आवश्यकता होती है। ए 16 बी - 2202 - 0860 की 4-अक्ष क्षमता टर्निंग सेंटर कॉन्फ़िगरेशन की जेड, एक्स, सी और वाई अक्षों को कवर करती है।
प्रश्न 1: सीरीज 18-बी मुख्य सीपीयू बोर्ड और सीरीज 18आई-ए मुख्य बोर्ड में क्या अंतर है?
सीरीज 18-बी (A16B-2202-0860) एक प्री-आई पीढ़ी का बोर्ड है, यह पुराने हार्डवेयर आर्किटेक्चर से संबंधित है, इससे पहले कि FANUC ने "i" पीढ़ी (सीरीज 18i) पेश की।श्रृंखला 18i-ए एक पूरी तरह से अलग मुख्य बोर्ड श्रृंखला (A20B-8100-0135 मंच) का उपयोग करता हैसीरीज 18-बी बोर्ड सीरीज 18i हार्डवेयर के साथ संगत नहीं है।
Q2: क्या A16B-2202-0860 समवर्ती 4-अक्ष इंटरपोलेशन या केवल 4-अक्ष अनुक्रमण का समर्थन करता है?
सीरीज 18-बी बहु-अक्षीय समवर्ती अंतःपोषण का समर्थन करता है। क्या समवर्ती 4-अक्ष रैखिक और परिपत्र अंतःपोषण सक्रिय है यह सीएनसी के स्थापित सॉफ्टवेयर विकल्पों पर निर्भर करता है।A16B-2202-0860 4-अक्ष हार्डवेयर क्षमता प्रदान करता है; FANUC विकल्प सॉफ़्टवेयर के माध्यम से विशिष्ट अंतःपोलन क्षमता सक्षम है।
Q3: क्या A16B-2202-0860 को बदलने के लिए पूर्ण सीएनसी पुनः संचालन की आवश्यकता है?
सीएनसी पैरामीटर (अक्ष लाभ, सॉफ्टवेयर सीमाएं, त्वरण सेटिंग्स) SRAM मेमोरी मॉड्यूल में संग्रहीत होते हैं, मुख्य सीपीयू बोर्ड में नहीं।अखंड SRAM मॉड्यूल के साथ A16B-2202-0860 को बदलना स्वचालित रूप से बूट पर नए बोर्ड में सभी मशीन-विशिष्ट डेटा स्थानांतरित करता हैयह सत्यापित करें कि सभी चार अक्ष सही ढंग से प्रतिक्रिया करते हैं और पूर्ण उत्पादन में लौटने से पहले पीएमसी अनुक्रम का परीक्षण करें।
प्रश्न 4: सीरीज 18-बी नियंत्रण में A16B-2202-0860 के साथ कौन से मेमोरी मॉड्यूल हैं?
सीरीज 18-बी नियंत्रण FROM मॉड्यूल (सिस्टम सॉफ्टवेयर के लिए) और SRAM मॉड्यूल (पैरामीटर और कार्यक्रमों के लिए) का उपयोग करता है। ये मुख्य CPU बोर्ड से अलग प्लग-इन बोर्ड हैं।
