| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A02B-0098-B541 |
भाग संख्या: A02B-0098-B541
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: सीएनसी कंट्रोल यूनिट (बैकप्लेट / बेसिक यूनिट असेंबली)
सीरीज़: FANUC सीरीज़ 0-C
स्थिति: निर्माता द्वारा बंद
A02B-0098-B541 FANUC की सीरीज़ 0-C सीएनसी पीढ़ी की एक कंट्रोल यूनिट है — एक पूर्ण चेसिस-स्तरीय असेंबली जो सीरीज़ 0-C कंट्रोल सिस्टम की संरचनात्मक और विद्युत नींव बनाती है।
FANUC की मॉड्यूलर सीएनसी आर्किटेक्चर में, A02B-0098 परिवार वह बैकप्लेट और माउंटिंग संरचना प्रदान करता है जिस पर मास्टर पीसीबी और सभी पेरिफेरल बोर्ड असेंबल किए जाते हैं।
प्रत्यय -B541 इस परिवार के भीतर विशिष्ट प्रकार की पहचान करता है।
FANUC की नंबरिंग प्रणाली में A02B उपसर्ग पूर्ण सीएनसी कंट्रोल सिस्टम और उनकी संबंधित असेंबली को नामित करता है — व्यक्तिगत पीसीबी (A16B, A20B) या मोटर्स और ड्राइव से अलग। A02B-0098 सीरीज़ सीरीज़ 0-C कंट्रोल परिवार को कवर करती है, जिसमें 0-MC, 0-TC, 0-MF, 0-TTC, और संबंधित उप-सीरीज़ शामिल हैं।
ये 1980 के दशक के अंत और 1990 के दशक में उत्पादित मशीनिंग सेंटर, लेथ और टर्निंग सेंटर पर व्यापक रूप से तैनात सीएनसी कंट्रोलर थे।
यह उत्पाद बंद कर दिया गया है। FANUC अब इसका निर्माण नहीं करता है।
जिन मशीनों का यह समर्थन करता है, वे अभी भी दुनिया भर की दुकानों में उत्पादन में हैं — इस यूनिट की मांग उन मशीनों को बनाए रखने से आती है, न कि नए इंस्टॉलेशन से।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A02B-0098-B541 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | सीएनसी कंट्रोल यूनिट / बैकप्लेट असेंबली |
| सीरीज़ | FANUC सीरीज़ 0-C |
| संगत उप-सीरीज़ | 0-MC, 0-TC, 0-MF, 0-TTC और प्रकार |
| आर्किटेक्चर | मॉड्यूलर — मास्टर पीसीबी + पेरिफेरल बोर्ड |
| उत्पादन स्थिति | निर्माता द्वारा बंद |
| उत्पत्ति | जापान |
| परिचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% RH अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
सीरीज़ 0-C कई वर्षों तक भारी मशीन टूल उत्पादन के लिए FANUC का मिड-रेंज सीएनसी ऑफर था। इसने दो से चार-अक्ष अनुप्रयोगों के लिए क्षमता और लागत को संतुलित किया। सीरीज़ 0-C कंट्रोल का उपयोग करने वाले मशीनिंग सेंटर और टर्निंग सेंटर बड़ी संख्या में उत्पादित किए गए थे, और उस स्थापित आधार का एक महत्वपूर्ण हिस्सा आज भी उत्पादन में चल रहा है।

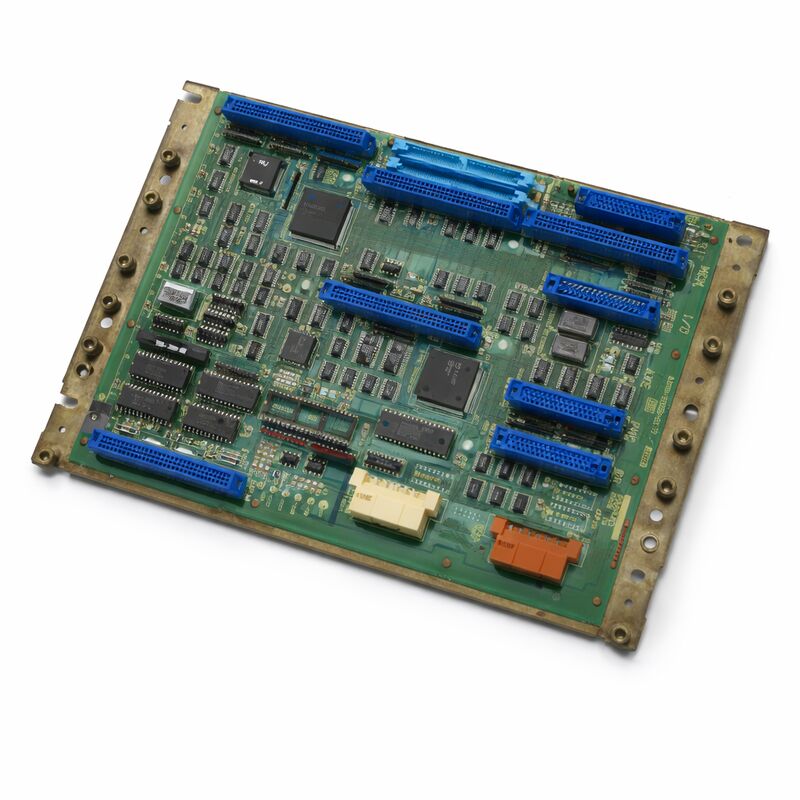

कंट्रोल सिस्टम मॉड्यूलर है। A02B-0098-B541 चेसिस प्रदान करता है — बैकप्लेट और एनक्लोजर फ्रेमवर्क जो सब कुछ एक साथ रखता है।

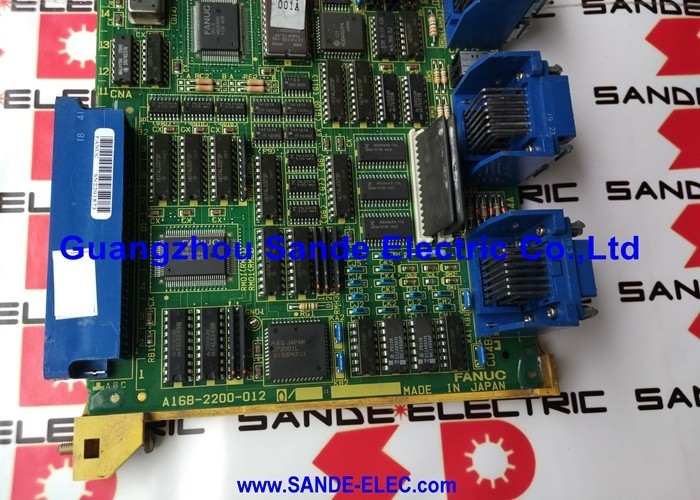

मास्टर पीसीबी इस चेसिस पर माउंट होता है और सीएनसी के सेंट्रल प्रोसेसर, सर्वो इंटरफ़ेस और कोर कंट्रोल लॉजिक को वहन करता है। मास्टर पीसीबी पर, आगे के पेरिफेरल कार्ड मेमोरी, आई/ओ, स्पिंडल कंट्रोल और एक्सिस विस्तार क्षमताएं जोड़ते हैं।
यह मॉड्यूलर डिज़ाइन निर्माण और रखरखाव दोनों के लिए व्यावहारिक था।
एक ही बैकप्लेट चेसिस विभिन्न मशीन प्रकारों के लिए विभिन्न पीसीबी कॉन्फ़िगरेशन को समायोजित करता है। B541 प्रत्यय विशिष्ट चेसिस प्रकार की पहचान करता है — विभिन्न प्रकार विभिन्न पीसीबी लेआउट, कनेक्टर कॉन्फ़िगरेशन, या एप्लिकेशन आवश्यकताओं को समायोजित करते हैं।
A02B-0098-B541 कंट्रोल यूनिट और व्यक्तिगत A16B या A20B पीसीबी के बीच का अंतर सोर्सिंग के लिए महत्वपूर्ण है।
A02B यूनिट चेसिस और संरचनात्मक असेंबली है — यह पीसीबी को शामिल कर भी सकता है और नहीं भी, यह इस बात पर निर्भर करता है कि इसे कैसे आपूर्ति की जाती है। एक पूर्ण कंट्रोल यूनिट सोर्स करते समय, सत्यापित करें कि कौन से पीसीबी शामिल हैं। व्यक्तिगत बोर्ड सोर्स करते समय, एक अलग A16B या A20B भाग संख्या की आवश्यकता होती है।
कई रखरखाव स्थितियों में पूर्ण यूनिट प्रतिस्थापन के बजाय व्यक्तिगत बोर्ड प्रतिस्थापन की आवश्यकता होती है।
एक विफल मास्टर पीसीबी, मेमोरी बोर्ड, या आई/ओ बोर्ड को A02B चेसिस को बदले बिना व्यक्तिगत रूप से बदला जा सकता है।
पूर्ण A02B-0098-B541 यूनिट तब प्रासंगिक होती है जब चेसिस स्वयं यांत्रिक रूप से क्षतिग्रस्त हो जाती है, जब एक पूर्ण स्पेयर सिस्टम की आवश्यकता होती है, या जब किसी दिए गए बहाली परियोजना के लिए पूर्ण असेंबली सबसे किफायती मार्ग होती है।
सीरीज़ 0-C मशीनें कई दुकानों में उत्पादक बनी हुई हैं। यांत्रिक घटक — स्पिंडल, बॉलस्क्रू, गाइडवे — अक्सर सेवा जीवन रखते हैं जो इलेक्ट्रॉनिक कंट्रोल सिस्टम के डिज़ाइन किए गए समर्थन से कहीं अधिक होता है।
कंट्रोल को चालू रखना उस शेष यांत्रिक मूल्य को निकालने का मार्ग है।
FANUC ने इस उत्पाद को बंद कर दिया क्योंकि सीरीज़ 0-C पीढ़ी को सुपरसीड किया गया था। कोई वर्तमान उत्पादन मौजूद नहीं है।
उपलब्ध आपूर्ति सीमित है और हर बार जब एक यूनिट की मरम्मत में खपत होती है तो यह कम हो जाती है।
प्रारंभिक सोर्सिंग — विफलता से पहले आपातकालीन खोज को मजबूर करने से पहले — सबसे उचित लागत पर सबसे अधिक विकल्प देता है।
Q1: सीरीज़ 0-C मशीन चालू होती है लेकिन सीएनसी तुरंत सिस्टम अलार्म प्रदर्शित करता है। क्या A02B-0098-B541 चेसिस संभवतः दोषपूर्ण है?
चेसिस स्वयं काफी हद तक एक निष्क्रिय संरचनात्मक घटक है — यह बैकप्लेन कनेक्शन और माउंटिंग संरचना प्रदान करता है लेकिन मास्टर पीसीबी की तरह सक्रिय सर्किट्री को शामिल नहीं करता है।
स्टार्टअप सिस्टम अलार्म चेसिस दोष की तुलना में पीसीबी-स्तरीय दोष होने की अधिक संभावना है।
चेसिस को तब संदेह किया जाना चाहिए जब भौतिक क्षति के मुद्दे हों — क्षतिग्रस्त बैकप्लेन कनेक्टर, टूटे हुए पीसीबी माउंटिंग पॉइंट, या संदूषण या जंग का सबूत जिसने बैकप्लेन कनेक्शन को प्रभावित किया है।
Q2: पावर इंटरप्शन के बाद पैरामीटर खो गए। मशीन सामान्य ऑपरेशन फिर से शुरू नहीं करेगी। संभावित कारण और आगे का मार्ग क्या है?
सीरीज़ 0-C कंट्रोल में पैरामीटर मेमोरी पीसीबी पर बैटरी-समर्थित एसआरएएम में रखे जाते हैं।
कम या मृत बैकअप बैटरी के साथ होने वाला पावर इंटरप्शन एसआरएएम डेटा हानि का कारण बन सकता है।
बैटरी आमतौर पर मेमोरी बोर्ड पर एक 3V लिथियम सेल होती है। बैटरी बदलें, बैकअप से पैरामीटर पुनर्स्थापित करें, और यदि आवश्यक हो तो पीएमसी लैडर को पुनः लोड करें।
यदि कोई बैकअप मौजूद नहीं है, तो पैरामीटर को मशीन के सेटअप दस्तावेज़ों से मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।
Q3: क्या A02B-0098-B541 सभी सीरीज़ 0-C पीसीबी वेरिएंट के साथ संगत है?
संगतता विशिष्ट पीसीबी पीढ़ी और संशोधन पर निर्भर करती है। A02B-0098 परिवार कई चेसिस वेरिएंट को कवर करता है, और -B541 प्रत्यय एक विशिष्ट की पहचान करता है। सभी सीरीज़ 0-C पीसीबी सभी चेसिस वेरिएंट में फिट नहीं होते हैं।
इस चेसिस में स्थापित करने के लिए पीसीबी सोर्स करते समय, मशीन के मूल विद्युत दस्तावेज़ों के विरुद्ध संगतता सत्यापित करें या सीरीज़ 0-C हार्डवेयर से परिचित विशेषज्ञ से परामर्श करें।
Q4: मशीन बिल्डर के दस्तावेज़ों में एक ही मशीन मॉडल के लिए एक अलग बी-प्रत्यय दिखाया गया है। क्या ये विनिमेय हैं?
A02B-0098 परिवार में विभिन्न बी-प्रत्यय विभिन्न चेसिस वेरिएंट को इंगित करते हैं जिनमें विभिन्न आंतरिक कॉन्फ़िगरेशन, कनेक्टर लेआउट, या पीसीबी आवास हो सकते हैं। विभिन्न बी-प्रत्ययों के बीच विनिमेयता की गारंटी नहीं है।
प्रतिस्थापित करने से पहले FANUC-प्रशिक्षित तकनीशियन या सीरीज़ 0-C हार्डवेयर के विशेषज्ञ के साथ संगतता की पुष्टि करें।
Q5: एक हटाए गए A02B-0098-B541 यूनिट को स्पेयर के रूप में कहाँ संग्रहीत किया जाना चाहिए?
एक साफ, सूखी जगह पर स्थिर कमरे के तापमान पर स्टोर करें। एंटी-स्टैटिक पैकेजिंग में रखें या व्यक्तिगत पीसीबी को एंटी-स्टैटिक सामग्री में लपेटें।
लंबे समय तक भंडारण से पहले बैकअप बैटरी निकालें और पुनः स्थापना के लिए बैटरी प्रकार को नोट करें। सीधी धूप, आर्द्रता और कंपन से दूर स्टोर करें।
भंडारण के बाद यूनिट को चालू करने से पहले कमरे के तापमान तक पहुंचने दें।
