| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A03B-0807-C013 |
भाग संख्या: A03B-0807-C013
निर्माता: FANUC लिमिटेड (जापान)
उत्पाद प्रकार: I/O यूनिट-ए इंटरफ़ेस मॉड्यूल — FANUC I/O लिंक
उत्पाद परिवार: A03B-0807 सीरीज़ (I/O यूनिट-ए)
इनपुट वोल्टेज: 24VDC (±10%)
संचार: FANUC I/O लिंक
संगत CNC: सीरीज़ 0i, 16i, 18i और संबंधित प्लेटफ़ॉर्म
उत्पत्ति का देश: जापान

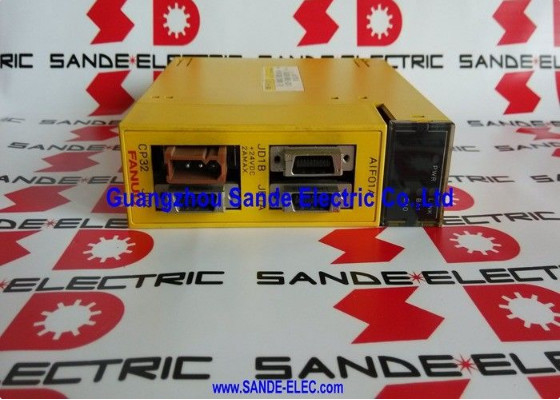

A03B-0807-C013 एक FANUC I/O यूनिट-ए इंटरफ़ेस मॉड्यूल है — वह बोर्ड जो CNC कंट्रोलर को FANUC I/O लिंक सीरियल बस के माध्यम से अपने फ़ील्ड I/O उपकरणों से जोड़ता है।
यह मशीन कंट्रोलर और मशीन फ़्लोर से डिजिटल इनपुट/आउटपुट सिग्नल के बीच का गेटवे है: लिमिट स्विच, टूल-चेंज सिग्नल, स्पिंडल रन कमांड, कूलेंट एक्टिवेशन, डोर इंटरलॉक, और वह सब कुछ जो PMC प्रोग्राम पढ़ता और लिखता है।
A03B-0807 सीरीज़ FANUC के I/O यूनिट-ए परिवार की प्रारंभिक पीढ़ी का प्रतिनिधित्व करती है। ये मॉड्यूल मशीन के इलेक्ट्रिकल कैबिनेट में स्थापित I/O बेस यूनिट में स्लॉट करते हैं, जो संचार इंटरफ़ेस प्रदान करते हैं जिस पर बेस और उसके संलग्न I/O मॉड्यूल CNC के साथ डेटा का आदान-प्रदान करने के लिए निर्भर करते हैं।

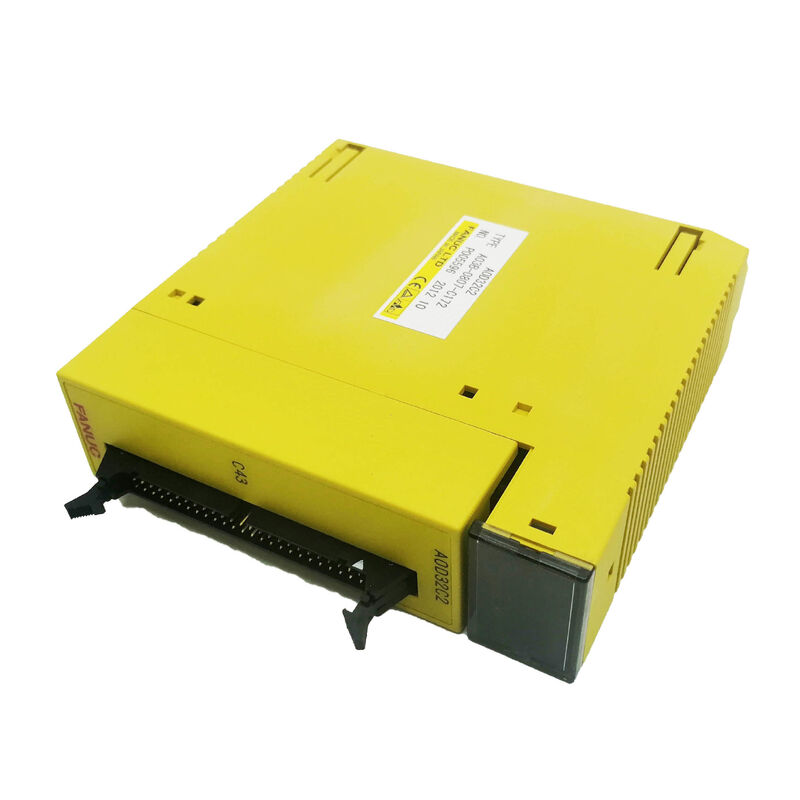

C013 वेरिएंट इस सीरीज़ के भीतर एक विशिष्ट इंटरफ़ेस मॉड्यूल कॉन्फ़िगरेशन है। C013 और निकट संबंधी वेरिएंट (C011, C012) दोनों एक ही कार्यात्मक भूमिका निभाते हैं — A03B-0807 बेस के लिए एक इंटरफ़ेस मॉड्यूल के रूप में — सब-वेरिएंट के बीच विशिष्ट कनेक्टर या संचार विकल्पों में अंतर के साथ।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A03B-0807-C013 |
| निर्माता | FANUC लिमिटेड। |
| प्रकार | I/O यूनिट-ए इंटरफ़ेस मॉड्यूल |
| संचार | FANUC I/O लिंक |
| आपूर्ति वोल्टेज | 24VDC ±10% |
| संगत CNC | 0i, 16i, 18i और संबंधित |
| उत्पत्ति | जापान |
Q1: CNC, A03B-0807-C013 वाले I/O बेस पर I/O लिंक संचार त्रुटि दिखाता है। जाँचने वाली पहली चीज़ क्या है?
CNC के JD1A/JD1B पोर्ट और मॉड्यूल के कनेक्टर दोनों पर I/O लिंक केबल कनेक्शन को सत्यापित करें। एक ढीली केबल सबसे आम कारण है। मॉड्यूल को 24VDC आपूर्ति की भी जाँच करें — एक अनुपस्थित या कम आपूर्ति मॉड्यूल को स्वयं मॉड्यूल पर कोई त्रुटि उत्पन्न किए बिना संचार बंद करने का कारण बनती है।
Q2: A03B-0807 सीरीज़ एक पुरानी पीढ़ी है। क्या A03B-0807-C013 वर्तमान-पीढ़ी के मॉड्यूल के साथ विनिमेय है?
A03B-0807 सीरीज़ प्रारंभिक I/O यूनिट-ए पीढ़ी है। वर्तमान समकक्ष मॉड्यूल A03B-0819 सीरीज़ में हैं, जो UL/C-UL मानकों के अनुरूप है और I/O लिंक i का समर्थन करता है। नए मॉड्यूल आम तौर पर प्रतिस्थापन के रूप में पीछे की ओर संगत होते हैं, लेकिन मूल A03B-0807-C013 को संगतता सत्यापन के बिना सीधे नए I/O लिंक i-ओनली सिस्टम में स्वैप नहीं किया जा सकता है।
Q3: प्रति I/O लिंक चैनल कितने A03B-0807 बेस यूनिट कनेक्ट किए जा सकते हैं?
एक एकल I/O लिंक से 16 समूहों तक I/O स्लेव कनेक्ट किए जा सकते हैं। CNC से जुड़े I/O यूनिट-ए कॉन्फ़िगरेशन के लिए प्रति समूह 4 बेस यूनिट तक लिंक किए जा सकते हैं। सभी स्लेवों में कुल I/O पॉइंट I/O लिंक की अधिकतम I/O पॉइंट गणना के भीतर बने रहने चाहिए।
Q4: A03B-0807-C013 को बदलने के बाद, क्या PMC पैरामीटर बदलने की आवश्यकता है?
नहीं। PMC CNC कंट्रोल बोर्ड पर सभी I/O एड्रेस असाइनमेंट को बनाए रखता है। प्रतिस्थापन मॉड्यूल I/O लिंक टोपोलॉजी में वही स्थिति लेता है और समान I/O पतों के साथ संचालित होता है। एक जैसे स्वैप के लिए किसी PMC रीप्रोग्रामिंग की आवश्यकता नहीं है।
Q5: एक मशीन कई वर्षों से निष्क्रिय है। पुनरारंभ करने के बाद I/O त्रुटियों का कारण A03B-0807-C013 होने का संदेह है। क्या निरीक्षण किया जाना चाहिए?
लंबी अवधि के भंडारण से मॉड्यूल के PCB पर कनेक्टर जंग और इलेक्ट्रोलाइटिक कैपेसिटर का क्षरण हो सकता है। ऑक्सीकरण के लिए कनेक्टर पिन का निरीक्षण करें और उपयुक्त संपर्क क्लीनर से साफ करें। यदि I/O त्रुटियाँ रुक-रुक कर या वार्म-अप की अवधि के बाद तापमान-निर्भर हैं, तो आंतरिक कैपेसिटर की उम्र बढ़ना संभावित कारण है — बोर्ड प्रतिस्थापन व्यावहारिक मार्ग है।
