| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2200-0950 |

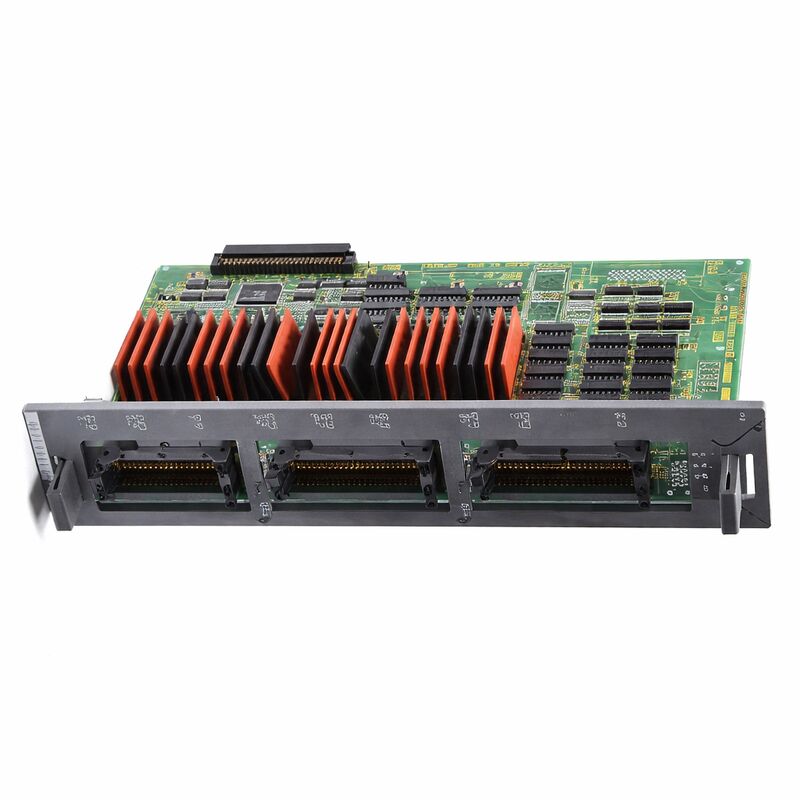

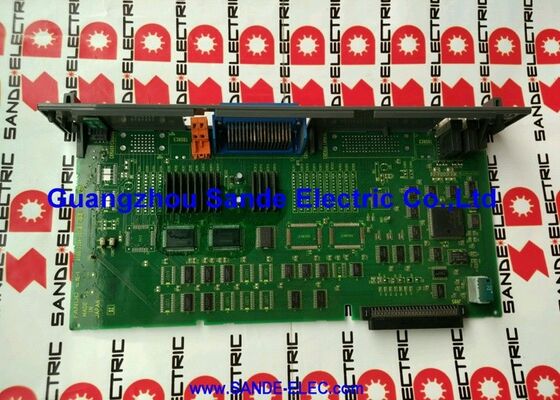

पार्ट नंबर: A16B-2200-0950
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: मशीन I/O PCB हाई-स्पीड स्किप के साथ (सिंक टाइप)
बोर्ड सीरीज़: A16B-2200
I/O कॉन्फ़िगरेशन: 104 डिजिटल इनपुट (DI) / 80 डिजिटल आउटपुट (DO)
आउटपुट प्रकार: सिंक (NPN, करंट सिंकिंग)
हाई-स्पीड स्किप: शामिल
संगत सिस्टम: FANUC सीरीज़ 16-B, F16M, F16T (F16B)
आवश्यक साथी: A20B-9001-0480 (अलग से बेचा गया)
स्थिति: निर्माता द्वारा बंद
A16B-2200-0950 FANUC की सीरीज़ 16-B CNC के लिए मशीन I/O बोर्ड है, जो सिंक-टाइप कॉन्फ़िगरेशन में 104 डिजिटल इनपुट और 80 डिजिटल आउटपुट प्रदान करता है — और महत्वपूर्ण रूप से, हाई-स्पीड स्किप फ़ंक्शन जोड़ता है जो इसे -0955 वेरिएंट से अलग करता है जिसमें अन्यथा समान I/O क्षमता होती है।
हाई-स्पीड स्किप सर्किटरी का समावेश इसे सीरीज़ 16-B इंस्टॉलेशन के लिए आवश्यक बोर्ड बनाता है जहाँ ऑन-मशीन प्रोबिंग, टूल लेंथ मापन, या स्किप-सिग्नल-निर्भर मुआवजा चक्र मशीनिंग प्रक्रिया का हिस्सा हैं।
ध्यान दें कि A16B-2200-0950 में साथी मॉड्यूल A20B-9001-0480 शामिल नहीं है, जो पूर्ण कार्यक्षमता के लिए आवश्यक है। इस साथी मॉड्यूल को अलग से प्राप्त किया जाना चाहिए।
उन इंस्टॉलेशन के लिए जिन्हें नए साथी मॉड्यूल को प्राप्त किए बिना एक प्रतिस्थापन बोर्ड की आवश्यकता होती है, वे अक्सर मरम्मत की जा रही मशीन से मौजूदा A20B-9001-0480 का पुन: उपयोग कर सकते हैं, बशर्ते कि वह मॉड्यूल कार्यात्मक होने की पुष्टि हो।
बोर्ड सीरीज़ 16-B नियंत्रित मशीनिंग सेंटर की पूरी मशीन I/O रेंज को कवर करता है जिसकी आवश्यकता होती है: हर लिमिट स्विच, प्रॉक्सिमिटी सेंसर, डोर-क्लोज्ड कन्फर्मेशन, और मोड-सेलेक्शन इनपुट इसके 104 इनपुट चैनलों के माध्यम से फ़ीड होता है।
हर रिले, सोलनॉइड, इंडिकेटर, और सहायक डिवाइस आउटपुट इसके 80 आउटपुट चैनलों के माध्यम से ड्राइव करता है।
और प्रोबिंग सिस्टम से लैस मशीनों के लिए, हाई-स्पीड स्किप इनपुट प्रोब के ट्रिगर सिग्नल और CNC के पोजीशन लैच मैकेनिज्म के बीच सटीक, समय-महत्वपूर्ण इंटरफ़ेस प्रदान करते हैं।
| पैरामीटर | मान |
|---|---|
| पार्ट नंबर | A16B-2200-0950 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | मशीन I/O PCB (सिंक, हाई-स्पीड स्किप के साथ) |
| बोर्ड सीरीज़ | A16B-2200 |
| डिजिटल इनपुट (DI) | 104 |
| डिजिटल आउटपुट (DO) | 80 |
| आउटपुट प्रकार | सिंक (NPN / करंट सिंकिंग) |
| हाई-स्पीड स्किप | शामिल |
| आवश्यक साथी | A20B-9001-0480 (शामिल नहीं) |
| फील्ड वोल्टेज | 24V DC |
| संगत CNC | सीरीज़ 16-B, F16M, F16T (F16B) |
| मूल | जापान |
| ऑपरेटिंग तापमान | 0 – 55°C |
| स्थिति | निर्माता द्वारा बंद |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया गया |
किसी भी FANUC I/O बोर्ड पर सामान्य PMC इनपुट में I/O स्कैन चक्र समय द्वारा निर्धारित प्रतिक्रिया विलंबता होती है। PMC आवधिक रूप से अपने इनपुट पतों को स्कैन करता है — प्रत्येक स्कैन पास के दौरान प्रत्येक इनपुट की स्थिति की जाँच करता है।
फ़ील्ड इनपुट की स्थिति बदलने और PMC द्वारा परिवर्तन को पहली बार पढ़ने के बीच एक देरी होती है।
अधिकांश मशीन कार्यों के लिए, यह देरी महत्वहीन है: एक डोर-क्लोज्ड स्विच, एक टूल मैगज़ीन स्थिति सेंसर, या एक साइकिल-स्टार्ट बटन सभी मशीन ऑपरेशन पर किसी भी दृश्य प्रभाव के बिना PMC स्कैन चक्र समय को सहन कर सकते हैं।
हाई-स्पीड स्किप इनपुट वास्तुकलात्मक रूप से भिन्न है। जब हाई-स्पीड स्किप इनपुट पर एक सिग्नल प्राप्त होता है, तो बोर्ड PMC स्कैन चक्र की प्रतीक्षा नहीं करता है। इसके बजाय, बोर्ड तुरंत CNC को एक हार्डवेयर इंटरप्ट उत्पन्न करता है।
CNC उस क्षण पर वर्तमान अक्ष स्थिति को कैप्चर (लैच) करता है — सिग्नल के बदलने से पहले ही सॉफ्टवेयर द्वारा पूरी तरह से संसाधित हो जाता है। परिणाम एक स्थिति माप है जो दर्शाता है कि सिग्नल फायर होने के क्षण में अक्ष कहाँ थे, न कि कुछ मिलीसेकंड बाद जब सॉफ्टवेयर ने पहली बार इनपुट पढ़ा था।
यह हार्डवेयर-लैच स्थिति कैप्चर प्रोबिंग सटीकता के लिए आवश्यक है।
फ़ीड दर पर वर्कपीस सतह में चलती हुई एक टच-ट्रिगर प्रोब सतह पर एक विशिष्ट ज्यामितीय बिंदु पर ट्रिगर होती है।
स्किप इनपुट उस ट्रिगर क्षण पर अक्ष स्थिति को कैप्चर करता है।
CNC उस प्रोब संपर्क बिंदु के निर्देशांक को उच्च परिशुद्धता के साथ निर्धारित करने के लिए उन लैच की गई स्थितियों का उपयोग करता है।
यदि प्रतिक्रिया एक पूर्ण PMC स्कैन चक्र से विलंबित होती, तो अक्ष देरी के दौरान चला गया होता, और कैप्चर किए गए निर्देशांक व्यवस्थित रूप से वास्तविक संपर्क बिंदु से ऑफसेट होते।
सीरीज़ 16-B CNC — क्रमशः मशीनिंग सेंटर और टर्निंग सेंटर अनुप्रयोगों के लिए F16M और F16T पदनामों के तहत विपणन किया गया — अपने युग के उच्च-परिशुद्धता मशीन टूल इंस्टॉलेशन में व्यापक रूप से तैनात किया गया था।
इनमें से कई मशीनों को ऑन-मशीन मापन प्रणालियों से सुसज्जित किया गया था: वर्कपीस मापन के लिए स्पिंडल-माउंटेड टच प्रोब और स्वचालित टूल लेंथ मापन के लिए टूल सेटिंग प्रोब।
ये मापन प्रणालियाँ एयरोस्पेस, ऑटोमोटिव, और परिशुद्धता मोल्ड-और-डाई अनुप्रयोगों में आम हैं, जहाँ इन-प्रोसेस मापन मशीनिंग रणनीति का हिस्सा है न कि बाद का विचार।
A16B-2200-0950 की हाई-स्पीड स्किप सर्किटरी इन मापन चक्रों को सक्षम करती है।
इसके बिना, प्रोब ट्रिगर होगा लेकिन स्थिति कैप्चर सटीक नहीं होगी, जिससे मापन परिणाम अविश्वसनीय हो जाएंगे।
परिशुद्धता निर्माण में उपयोग की जाने वाली मशीनों के लिए जहाँ प्रोबिंग चक्र आवश्यक हैं, एक प्रतिस्थापन बोर्ड में हाई-स्पीड स्किप फ़ंक्शन शामिल होना चाहिए।
-0950 को -0955 (जिसमें हाई-स्पीड स्किप की कमी है) से बदलने से प्रोबिंग क्षमता समाप्त हो जाएगी, भले ही मशीन के अन्य I/O फ़ंक्शन सामान्य रूप से जारी रहें।
हाई-स्पीड स्किप फ़ंक्शन से परे, A16B-2200-0950 की 104/80 I/O क्षमता सीरीज़ 16-B नियंत्रित मशीन की पूर्ण मशीन I/O आवश्यकताओं का समर्थन करती है। 104 इनपुट पूर्ण मशीन सेंसर और स्विच पूरक को समायोजित करते हैं।
80 आउटपुट सभी नियंत्रित मशीन एक्ट्यूएटर्स को कवर करते हैं।
सिंक-टाइप आउटपुट पदनाम वायरिंग कन्वेंशन निर्धारित करता है। सिंक आउटपुट सक्रिय होने पर आउटपुट टर्मिनल को 0V तक खींचते हैं।
फ़ील्ड डिवाइस आउटपुट टर्मिनल से 24V सप्लाई रेल से कनेक्ट होते हैं, इसलिए आउटपुट सक्रिय होने पर डिवाइस करंट खींचता है।
सीरीज़ 16-B मशीनों के लिए मशीन टूल वायरिंग जो -0950 बोर्ड का उपयोग करती है, इसके 80 आउटपुट चैनलों में इस कन्वेंशन का पालन करती है।
हर प्रतिस्थापन बोर्ड को समान सिंक-टाइप पदनाम बनाए रखना चाहिए।
Q1: मशीन के प्रोबिंग चक्र गलत हो गए हैं। एक ही सुविधा के बार-बार मापन में अत्यधिक बिखराव दिखाई देता है। प्रोब और स्टाइलस हार्डवेयर सही परीक्षण करते हैं। क्या A16B-2200-0950 कारण हो सकता है?
हार्डवेयर प्रोब दोषों के बिना प्रोबिंग मापन में बढ़ा हुआ बिखराव स्थिति कैप्चर तंत्र के साथ समस्या का संकेत देता है।
हाई-स्पीड स्किप इनपुट को प्रोब संपर्क के माइक्रोसेकंड के भीतर एक हार्डवेयर-लैच स्थिति कैप्चर को ट्रिगर करना चाहिए।
यदि बोर्ड का स्किप इनपुट सर्किट खराब हो गया है — प्रतिक्रिया समय में वृद्धि, स्किप सिग्नल इनपुट पर शोर, या रुक-रुक कर कैप्चर विफलताएं — प्रत्येक मापन चक्र अलग-अलग विलंबता के साथ स्थितियों को कैप्चर करता है, जिससे बिखराव देखा जाता है।
यदि मापन उपकरण उपलब्ध है तो स्किप सिग्नल प्रतिक्रिया समय का परीक्षण करें, या बोर्ड को एक सिद्ध कार्यात्मक समकक्ष से बदलें।
Q2: यदि हाई-स्पीड स्किप के बिना एक प्रतिस्थापन बोर्ड (जैसे -0955) उस मशीन में स्थापित किया जाता है जिसे A16B-2200-0950 की आवश्यकता है तो क्या होता है?
गैर-स्किप बोर्ड सभी 104 इनपुट और 80 आउटपुट को सामान्य रूप से सेवा देगा। मशीन I/O फ़ंक्शन — लिमिट स्विच, सोलनॉइड, इंडिकेटर, मोड चयन — सभी पहले की तरह काम करेंगे। हालांकि, हाई-स्पीड स्किप इनपुट काम नहीं करेगा।
किसी भी G31 स्किप चक्र या मापन मैक्रो जो हाई-स्पीड स्किप इनपुट पर निर्भर करता है, अविश्वसनीय परिणाम देगा, क्योंकि स्थिति कैप्चर सॉफ्टवेयर टाइमिंग पर वापस आ जाएगा जिसमें इसकी संबंधित विलंबता होगी।
उत्पादन प्रक्रिया में प्रोबिंग चक्रों का उपयोग करने वाली मशीनों के लिए, यह एक अस्वीकार्य कार्यात्मक हानि है।
Q3: A20B-9001-0480 साथी मॉड्यूल अब सेवा में नहीं है लेकिन A16B-2200-0950 बोर्ड को बदला जा रहा है। क्या साथी मॉड्यूल को भी बदला जाना चाहिए?
यदि मौजूदा A20B-9001-0480 कार्यात्मक है, तो इसे आमतौर पर प्रतिस्थापन A16B-2200-0950 बोर्ड के साथ पुन: उपयोग किया जा सकता है।
साथी मॉड्यूल मुख्य I/O बोर्ड का समर्थन करने वाले फ़ंक्शन प्रदान करता है, और यदि बोर्ड की विफलता से पहले वे फ़ंक्शन सही ढंग से काम कर रहे थे, तो मॉड्यूल स्वयं दोषपूर्ण होने की संभावना नहीं है।
नए बोर्ड के साथ इसे फिर से स्थापित करने से पहले मॉड्यूल का नेत्रहीन निरीक्षण करें और उसके कनेक्टर संपर्कों की जाँच करें।
Q4: हाई-स्पीड स्किप इनपुट भौतिक रूप से प्रोब सिस्टम से कैसे जुड़ा होता है?
मशीन के प्रोब इंटरफ़ेस यूनिट से प्रोब ट्रिगर सिग्नल A16B-2200-0950 पर निर्दिष्ट स्किप इनपुट टर्मिनलों से जुड़ता है।
सटीक टर्मिनल पदनाम सीरीज़ 16-B कनेक्शन मैनुअल में वर्णित हैं।
प्रोब इंटरफ़ेस यूनिट प्रोब के विद्युत संपर्क (या ऑप्टिकल/रेडियो ट्रिगर) सिग्नल को स्किप इनपुट के साथ संगत लॉजिक-लेवल सिग्नल में परिवर्तित करता है।
स्किप सिग्नल केबल की सही शील्डिंग और रूटिंग महत्वपूर्ण है — स्किप इनपुट संवेदनशील है, और सिग्नल पर शोर समय से पहले ट्रिगरिंग का कारण बन सकता है।
Q5: A16B-2200-0950 बंद कर दिया गया है। इस विशिष्ट वेरिएंट के लिए आफ्टरमार्केट आपूर्ति कितनी विश्वसनीय है?
सीरीज़ 16-B प्लेटफॉर्म को परिशुद्धता मशीनिंग अनुप्रयोगों में व्यापक रूप से स्थापित किया गया था, और हाई-स्पीड स्किप के साथ -0950 उन उद्योगों में मशीनों के लिए एक सामान्य कॉन्फ़िगरेशन विकल्प था जहाँ प्रोबिंग मानक थी।
आफ्टरमार्केट आपूर्ति श्रृंखला — परीक्षण किए गए अतिरिक्त बोर्ड, पेशेवर रूप से नवीनीकृत इकाइयाँ, और घटक-स्तरीय मरम्मत सेवाएँ — इस वेरिएंट के लिए सक्रिय रहती हैं।
सोर्सिंग करते समय, विशेष रूप से पुष्टि करें कि हाई-स्पीड स्किप फ़ंक्शन को बोर्ड के कार्यात्मक सत्यापन के हिस्से के रूप में परीक्षण किया गया है।
एक बोर्ड जो सामान्य I/O परीक्षण पास करता है लेकिन जिसमें एक खराब स्किप सर्किट होता है, वह प्रोबिंग चक्र समस्या का खुलासा होने तक कार्यात्मक दिखाई देगा।
