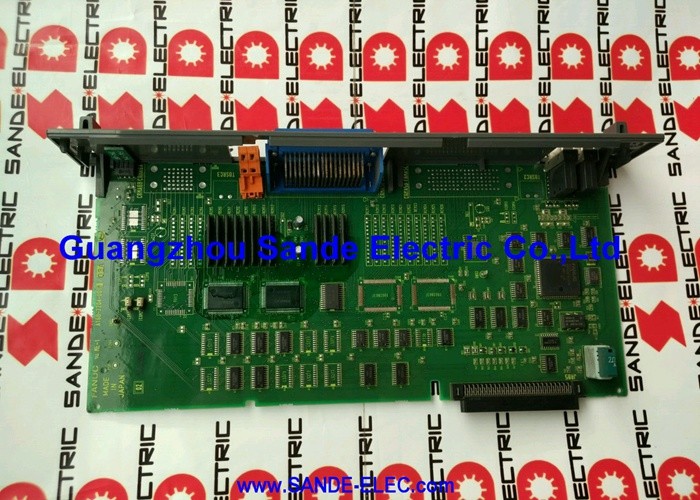

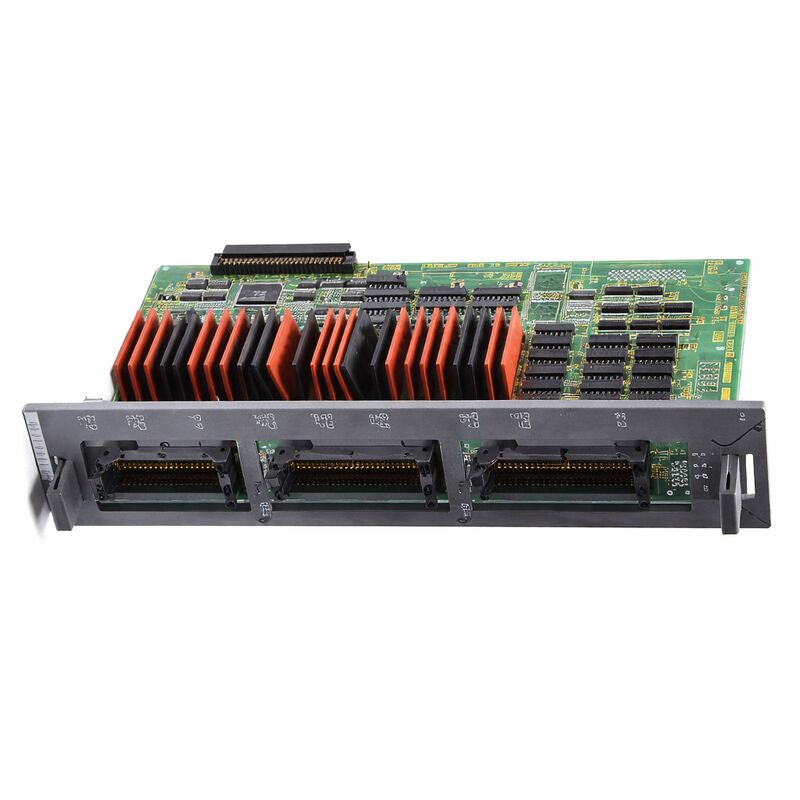

FANUC पीसी I/O बोर्ड A16B-2200-0955 A16B22000955 A16B-22OO-O955

FANUC A16B-2200-0955 | सिंक टाइप 104/80 I/O PCB बिना हाई-स्पीड स्किप के — सीरीज़ 16 / 18 CNC, जापान मूल

पार्ट नंबर: A16B-2200-0955

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: मशीन I/O PCB (सिंक टाइप)

बोर्ड सीरीज़: A16B-2200

I/O कॉन्फ़िगरेशन: 104 डिजिटल इनपुट (DI) / 80 डिजिटल आउटपुट (DO)

आउटपुट प्रकार: सिंक (NPN, करंट सिंकिंग)

हाई-स्पीड स्किप: शामिल नहीं

संगत सिस्टम: FANUC सीरीज़ 16, 18 CNC

अवलोकन

A16B-2200-0955 FANUC के सीरीज़ 16 और 18 CNC कंट्रोलर के लिए एक उच्च-क्षमता वाली मशीन I/O बोर्ड है, जो हाई-स्पीड स्किप फ़ंक्शन के बिना सिंक-टाइप आउटपुट कॉन्फ़िगरेशन में 104 डिजिटल इनपुट और 80 डिजिटल आउटपुट प्रदान करता है।

यह CNC कंट्रोलर के PMC लॉजिक और मशीन टूल के इलेक्ट्रिकल उपकरणों के बीच भौतिक इंटरफ़ेस है — हर सेंसर, स्विच और एक्चुएटर जिसका मशीन की ऑटोमेशन प्रणाली उपयोग करती है, वह इस बोर्ड से जुड़ता है या इसके माध्यम से गुजरता है।

A16B-2200-0956 (जो 72 डिजिटल आउटपुट प्रदान करता है) की तुलना में, A16B-2200-0955 8 अतिरिक्त आउटपुट चैनल जोड़ता है, जिससे कुल 80 हो जाते हैं।

यह अतिरिक्त क्षमता इसे अधिक नियंत्रित आउटपुट वाली मशीनों के लिए बेहतर बनाती है — ऐसी मशीनें जहाँ मूल 72-आउटपुट गिनती पर्याप्त नहीं थी।

अधिक रिले कॉइल, सोलनॉइड वाल्व, इंडिकेटर लैंप, या सहायक मोटर कॉन्टैक्टर को उसी बोर्ड फॉर्म फैक्टर के भीतर समायोजित किया जा सकता है।

बोर्ड के 104 इनपुट चैनल और 80 आउटपुट चैनल समूहों में व्यवस्थित होते हैं और विशिष्ट PMC I/O एड्रेस रेंज में मैप किए जाते हैं।

PMC लैडर प्रोग्राम मशीन की स्थिति जानने के लिए इनपुट एड्रेस पढ़ता है और मशीन क्रियाओं को कमांड करने के लिए आउटपुट एड्रेस लिखता है।

यह बोर्ड इन लॉजिकल एड्रेस को वास्तविक बनाता है: जब एक इनपुट एड्रेस 1 पढ़ता है, तो इसका मतलब है कि संबंधित फ़ील्ड सेंसर या स्विच ने अपना सिग्नल सक्रिय कर दिया है; जब एक आउटपुट एड्रेस 1 पर लिखा जाता है, तो संबंधित आउटपुट ट्रांजिस्टर चालू हो जाता है और अपने जुड़े लोड को ड्राइव करता है।

मुख्य विनिर्देश

104 इनपुट — मशीन सेंसिंग कवरेज

पूर्ण ऑटोमेशन वाली एक मशीन टूल — स्वचालित टूल चेंज, पैलेट चेंज, वर्कपीस क्लैंपिंग, कूलेंट सिस्टम, चिप कन्वेयर, स्लाइडिंग दरवाजे, और कई सुरक्षा इंटरलॉक — आसानी से 80 या अधिक असतत इनपुट सिग्नल जमा कर सकती है जिनकी PMC को निगरानी करने की आवश्यकता होती है।

लिमिट स्विच अक्ष की स्थिति की पुष्टि करते हैं। प्रेशर स्विच हाइड्रोलिक प्रेशर की पुष्टि करते हैं। रीड स्विच टूल मैगज़ीन की स्थिति की पुष्टि करते हैं।

डोर-क्लोज्ड स्विच सुरक्षा इंटरलॉक श्रृंखला को फीड करते हैं। प्रॉक्सिमिटी सेंसर पुली क्रांतियों की गिनती करते हैं या पार्ट की उपस्थिति का पता लगाते हैं।

इनमें से प्रत्येक A16B-2200-0955 पर एक अलग इनपुट चैनल है।

बोर्ड के 104 इनपुट इस मशीन जटिलता के स्तर के लिए विस्तार के लिए जगह के साथ क्षमता प्रदान करते हैं।

इनपुट को सामान्य 0V संदर्भ साझा करने के लिए समूहीकृत किया जाता है, जो फ़ील्ड वायरिंग को कैसे व्यवस्थित किया जाता है, यह निर्धारित करता है।

रीवायरिंग या बोर्ड को बदलते समय सही समूहीकरण बनाए रखना आवश्यक है — इनपुट समूहों के बीच सामान्य संदर्भों को मिलाने से इनपुट के बीच क्रॉस-टॉक और झूठे सिग्नल रीडिंग हो सकते हैं।

80 आउटपुट — मशीन एक्चुएशन क्षमता

A16B-2200-0955 पर 80 आउटपुट चैनल मशीन के एक्चुएटर्स को ड्राइव करते हैं। प्रत्येक आउटपुट एक ट्रांजिस्टर स्विच है। जब PMC इसे चालू करने का आदेश देता है, तो ट्रांजिस्टर संचालित होता है और जुड़े डिवाइस के माध्यम से सर्किट पूरा करता है।

आउटपुट की वर्तमान क्षमता निर्धारित करती है कि यह सीधे क्या ड्राइव कर सकता है।

बोर्ड की रेटेड आउटपुट करंट के भीतर, डिवाइस को सीधे ड्राइव किया जा सकता है। उच्च-करंट डिवाइस — बड़े सोलनॉइड, मोटर स्टार्टर — लोड करंट के लिए रेटेड एक मध्यवर्ती रिले की आवश्यकता होती है।

फ़ील्ड अनुप्रयोगों में आउटपुट सुरक्षा महत्वपूर्ण है। इंडक्टिव लोड — सोलनॉइड वाल्व, रिले कॉइल — बंद होने पर वोल्टेज स्पाइक्स उत्पन्न करते हैं।

ये स्पाइक्स आउटपुट ट्रांजिस्टर को नुकसान पहुंचा सकते हैं यदि उन्हें दबाया न जाए। इंडक्टिव लोड पर फ्लाईबैक डायोड, इस तरह से जुड़े होते हैं कि वे केवल स्पाइक के दौरान संचालित होते हैं, मानक अभ्यास हैं।

एक मशीन जो बार-बार आउटपुट चैनल उड़ाती है, उसमें अक्सर उसके इंडक्टिव लोड पर पर्याप्त फ्लाईबैक सुरक्षा की कमी होती है।

A16B-2200 सीरीज़ — I/O वेरिएंट लैंडस्केप

A16B-2200 सीरीज़ विभिन्न मशीन आवश्यकताओं से मेल खाने के लिए कई कॉन्फ़िगरेशन में I/O बोर्ड प्रदान करती है।

मुख्य अंतर आउटपुट गिनती, आउटपुट प्रकार (सिंक या सोर्स), और हाई-स्पीड स्किप फ़ंक्शन की उपस्थिति या अनुपस्थिति हैं।

-0955 80 DOs के साथ सिंक आउटपुट प्रदान करता है, जबकि निकटवर्ती -0956 72 DOs के साथ सिंक आउटपुट प्रदान करता है। -0950 104/80 सिंक कॉन्फ़िगरेशन में हाई-स्पीड स्किप जोड़ता है।

-0986 -0956 (72 DO, कोई स्किप नहीं) का सोर्स-टाइप समकक्ष है।

प्रतिस्थापन सोर्सिंग करते समय इस वेरिएंट मैट्रिक्स को समझना आवश्यक है।

केवल सटीक सही वेरिएंट ही मूल मशीन में सही ढंग से काम करेगा। I/O गिनती मेल खानी चाहिए (अन्यथा कुछ मशीन फ़ंक्शन अपने PMC कनेक्शन खो देते हैं), आउटपुट प्रकार मेल खाना चाहिए (सिंक/सोर्स), और स्किप फ़ंक्शन मशीन की कार्यात्मक आवश्यकताओं से मेल खाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: रखरखाव की अवधि के बाद जहाँ मशीन दो सप्ताह तक बंद थी, कई आउटपुट चैनल जो पहले काम कर रहे थे, अब अपने लोड को सक्रिय करने में विफल हो रहे हैं। PMC एड्रेस कमांडेड ON दिखाता है। क्या हुआ?

दो-सप्ताह की पावर रुकावटें आमतौर पर स्वयं बोर्ड को नुकसान नहीं पहुंचाती हैं।

पहले अच्छे रहे आउटपुट के अब विफल होने का सबसे संभावित कारण फ़ील्ड वायरिंग में एक यांत्रिक समस्या है — रखरखाव कार्य के दौरान ढीले हुए कनेक्टर, या स्वतंत्र रूप से विफल हुआ फ़ील्ड डिवाइस।

गैर-कार्यरत आउटपुट को उनके फ़ील्ड कनेक्शन तक ट्रेस करें। प्रत्येक कनेक्शन और स्वयं फ़ील्ड डिवाइस की जाँच करें।

यदि फ़ील्ड वायरिंग और डिवाइस ठीक से काम करते हैं और PMC पुष्टि करता है कि एड्रेस कमांडेड ON है, तो बोर्ड का आउटपुट चैनल विफल हो गया है — संभवतः रखरखाव अवधि के दौरान संयोग से।

Q2: मशीन के PMC लैडर को हाल ही में कुछ पहले से अप्रयुक्त I/O एड्रेस का उपयोग करने के लिए संशोधित किया गया था। नए एड्रेस प्रतिक्रिया नहीं देते हैं। अन्य सभी I/O सामान्य रूप से काम करते हैं। क्या यह बोर्ड की खराबी है?

प्रतिक्रिया न देने वाले नए असाइन किए गए एड्रेस बोर्ड की खराबी की तुलना में पैरामीटर या लैडर कॉन्फ़िगरेशन समस्या होने की अधिक संभावना है।

FANUC CNC कंट्रोलर को कार्यात्मक बनने से पहले PMC पैरामीटर में असाइन और सक्षम करने की आवश्यकता होती है।

पुष्टि करें कि PMC I/O पैरामीटर में नए एड्रेस शामिल हैं और वे A16B-2200-0955 पर सही भौतिक कनेक्टर पर मैप किए गए हैं।

बोर्ड के भौतिक I/O चैनल विशिष्ट पैरामीटर-परिभाषित एड्रेस रेंज के अनुरूप होते हैं।

Q3: मशीन रुक-रुक कर "DI/DO लिंक एरर" अलार्म उत्पन्न करती है। यह भारी कटाई चक्रों के दौरान निष्क्रिय या हल्की कटाई की तुलना में अधिक बार दिखाई देता है। संभावित कारण क्या है?

भारी कटाई से संबंधित I/O लिंक त्रुटियाँ इंगित करती हैं कि विद्युत शोर I/O लिंक संचार में हस्तक्षेप कर रहा है।

भारी कटाई के दौरान, मोटर करंट, ड्राइव स्विचिंग आवृत्तियाँ, और यांत्रिक कंपन सभी बढ़ जाते हैं।

ये मशीन कैबिनेट में अधिक विद्युत शोर उत्पन्न करते हैं। I/O लिंक केबल का निरीक्षण करें — इसकी रूटिंग, शील्डिंग, और कनेक्टर संपर्क।

एक केबल जो पावर केबल के साथ एक कंड्यूट साझा करती है, या एक शील्ड जिसे दोनों सिरों पर ठीक से ग्राउंड नहीं किया गया है, उच्च-शक्ति कटाई चक्रों के दौरान अधिक शोर उठाएगा।

Q4: 16 या 32 इनपुट का एक पूरा समूह फ़ील्ड डिवाइस की स्थिति की परवाह किए बिना एक साथ सक्रिय दिखाई देता है। अन्य इनपुट समूह सामान्य हैं। यह पैटर्न क्या दर्शाता है?

फ़ील्ड स्थिति की परवाह किए बिना सक्रिय रीडिंग वाले एक पूरे इनपुट समूह का मजबूत संकेत है कि उस समूह के लिए सामान्य संदर्भ फ़ील्ड वायरिंग में कहीं भी सकारात्मक वोल्टेज से शॉर्ट हो गया है। एक समूह में इनपुट एक सामान्य 0V संदर्भ साझा करते हैं।

यदि वह सामान्य संदर्भ वायरिंग दोष से 24V से जुड़ा हो जाता है, तो समूह के सभी इनपुट सक्रिय दिखाई देते हैं।

प्रभावित समूह के लिए फ़ील्ड कनेक्टर को डिस्कनेक्ट करें और परीक्षण करें कि क्या समस्या बनी रहती है — यदि फ़ील्ड डिस्कनेक्ट होने पर समूह के सभी इनपुट निष्क्रिय पढ़ते हैं, तो दोष फ़ील्ड वायरिंग में है, बोर्ड में नहीं।

Q5: A16B-2200-0955 और A16B-2200-0956 की तुलना करते समय, -0955 में 72 के मुकाबले 80 आउटपुट हैं। एक को दूसरे से बदलने पर व्यावहारिक निहितार्थ क्या है?

यदि मूल बोर्ड में 80 आउटपुट हैं और इसे 72-आउटपुट बोर्ड से बदला जाता है, तो मूल बोर्ड पर चैनल 73-80 से जुड़े 8 आउटपुट में प्रतिस्थापन पर कोई संगत आउटपुट नहीं होगा।

उन मशीन फ़ंक्शन को स्थायी रूप से अक्षम कर दिया जाएगा और उनके फ़ील्ड डिवाइस अन-ड्राइव रहेंगे।

इसके विपरीत, यदि मूल में 72 आउटपुट हैं और 80 आउटपुट वाले प्रतिस्थापन को स्थापित किया जाता है, तो अतिरिक्त 8 चैनल अप्रयुक्त रहते हैं लेकिन कोई नुकसान नहीं पहुंचाते हैं।

मशीन फ़ंक्शन के नुकसान से बचने के लिए हमेशा मूल बोर्ड की आउटपुट गिनती से बिल्कुल मेल खाएं।
