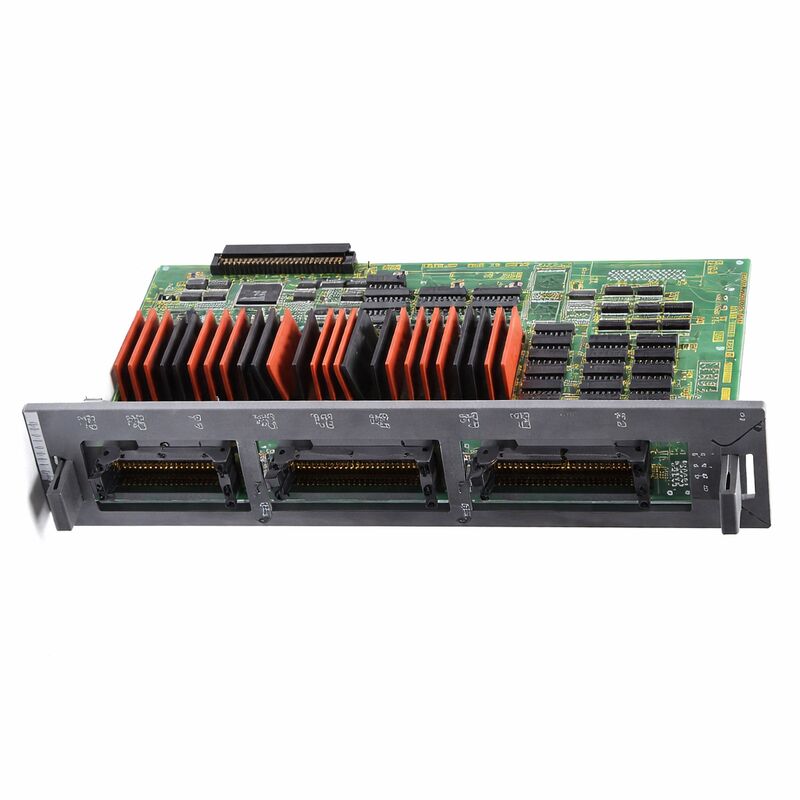

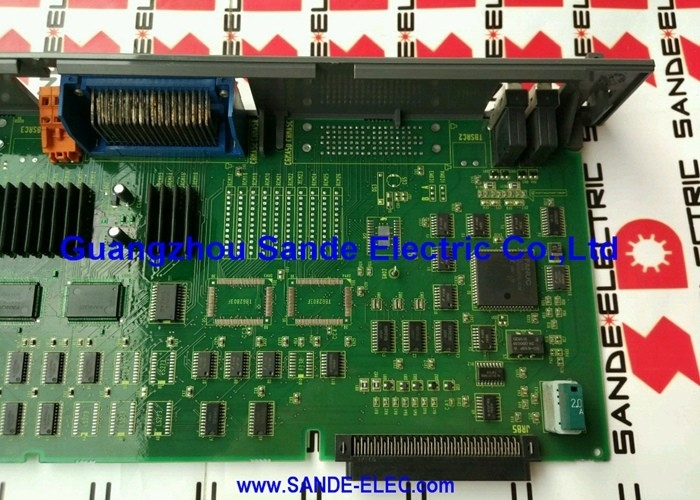

FANUC पीसी I/O बोर्ड A16B-2200-0956 A16B22000956 A16B-22OO-O956

FANUC A16B-2200-0956 | सिंक टाइप 104/72 I/O PCB बिना हाई-स्पीड स्किप के — सीरीज़ 16-A CNC, जापान मूल

भाग संख्या: A16B-2200-0956

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: मशीन I/O PCB (सिंक टाइप)

बोर्ड सीरीज़: A16B-2200

I/O कॉन्फ़िगरेशन: 104 डिजिटल इनपुट (DI) / 72 डिजिटल आउटपुट (DO)

आउटपुट प्रकार: सिंक (NPN, करंट सिंकिंग)

हाई-स्पीड स्किप: शामिल नहीं

संगत सिस्टम: FANUC Series 16-A (FS 16-MA और संगत)

संबंधित बोर्ड: A16B-2200-0900 (CPU कार्ड), A16B-1212-0470

अवलोकन

A16B-2200-0956 FANUC की सीरीज़ 16-A CNC कंट्रोलर के लिए मशीन I/O बोर्ड है — एक उच्च-क्षमता वाला सिंक-टाइप बोर्ड जो CNC के PMC लॉजिक को मशीन टूल के भौतिक उपकरणों से जोड़ने के लिए 104 डिजिटल इनपुट और 72 डिजिटल आउटपुट प्रदान करता है।

यह लैडर प्रोग्राम जो तय करता है और मशीन जो वास्तव में करती है, उसके बीच मुख्य इंटरफ़ेस है: लिमिट स्विच, प्रॉक्सिमिटी सेंसर, या पुशबटन से हर सिग्नल जिसे PMC को पढ़ना होता है, वह इस बोर्ड के माध्यम से आता है, और हर आउटपुट जो रिले, सोलनॉइड वाल्व, इंडिकेटर लैंप, या सहायक मोटर कॉन्टैक्टर को चलाता है, वह इसके माध्यम से बाहर जाता है।

A16B-2200 I/O सीरीज़ में -0956 वेरिएंट हाई-स्पीड स्किप के बिना सिंक टाइप है।

सिंक-टाइप आउटपुट पदनाम का मतलब है कि बोर्ड के आउटपुट ड्राइवर सक्रिय होने पर लोड सर्किट को ग्राउंड (0V) तक खींचते हैं — लोड पॉजिटिव सप्लाई और आउटपुट टर्मिनल के बीच जुड़ता है।

यह 24V DC कंट्रोल सर्किट का उपयोग करने वाले औद्योगिक मशीन टूल्स के लिए सबसे आम आउटपुट कॉन्फ़िगरेशन है, और यह उस वायरिंग कन्वेंशन से मेल खाता है जिसे अधिकांश मशीन बिल्डरों ने मशीनों की इस पीढ़ी के लिए अपनाया था।

हाई-स्पीड स्किप फ़ंक्शन की अनुपस्थिति इस बोर्ड को -0950 और -0952 वेरिएंट से अलग करती है, जिनमें वह सुविधा शामिल है।

हाई-स्पीड स्किप केवल कुछ सटीक प्रोबिंग और टूल मापन चक्रों के लिए आवश्यक है, जिनके लिए CNC को प्रोब ट्रिगर होने के सटीक क्षण में एक्सिस की स्थिति को लैच करने की आवश्यकता होती है।

यदि मशीन एप्लिकेशन हाई-स्पीड स्किप चक्रों का उपयोग नहीं करता है, तो -0956 अतिरिक्त सर्किटरी के बिना समान 104/72 I/O क्षमता प्रदान करता है।

यह बोर्ड सीरीज़ 16-A CNC इंस्टॉलेशन में पाया जाता है, जिसमें FS 16-MA (A02B-0120-B502 सीरीज़ कंट्रोल) A16B-2200-0900 CPU कार्ड और A16B-1212-0470 बोर्ड के साथ शामिल है।

मुख्य विनिर्देश

CNC ऑपरेशन में I/O बोर्ड की भूमिका

I/O बोर्ड CNC कंट्रोलर का संवेदी और मोटर सिस्टम है। CNC का CPU पार्ट प्रोग्राम की व्याख्या करता है और एक्सिस मोशन उत्पन्न करता है।

PMC (प्रोग्रामेबल मशीन कंट्रोलर) लैडर लॉजिक चलाता है जो मशीन ऑपरेशंस को अनुक्रमित करता है — टूल परिवर्तन, कूलेंट नियंत्रण, पैलेट मूवमेंट, सुरक्षा इंटरलॉक, मोड चयन। लेकिन PMC का लॉजिक डिजिटल एड्रेस पर चलता है जो अमूर्त I/O बिंदुओं का प्रतिनिधित्व करते हैं।

I/O बोर्ड उन अमूर्त बिंदुओं को भौतिक विद्युत कनेक्शन में बदल देता है।

हर मशीन डिवाइस जिसे PMC पढ़ता है या नियंत्रित करता है, उसका बोर्ड पर एक संबंधित I/O एड्रेस होता है।

60 लिमिट स्विच और प्रॉक्सिमिटी सेंसर वाली मशीन को 60 इनपुट एड्रेस की आवश्यकता होती है।

50 नियंत्रित आउटपुट — सोलनॉइड, रिले, लैंप — वाली मशीन को 50 आउटपुट एड्रेस की आवश्यकता होती है। A16B-2200-0956 की 104/72 क्षमता काफी ऑटोमेशन जटिलता वाली एक महत्वपूर्ण मशीन को समायोजित करती है।

सिंक-टाइप आउटपुट अपने लोड को लोड के नेगेटिव टर्मिनल को ग्राउंड से जोड़कर चलाते हैं। जब PMC एक आउटपुट को ON कमांड करता है, तो आउटपुट सर्किट में संबंधित ट्रांजिस्टर संचालित होता है, जिससे लोड के माध्यम से करंट पथ पूरा होता है।

जब PMC इसे OFF कमांड करता है, तो ट्रांजिस्टर खुल जाता है, जिससे करंट पथ टूट जाता है। यह ट्रांजिस्टर-आधारित स्विचिंग मैकेनिकल रिले आउटपुट की तुलना में तेज, शांत और घिसाव-मुक्त है — यह बिना किसी गिरावट के प्रति मिनट हजारों बार स्विच कर सकता है।

इनपुट सर्किट — नॉइज़ इम्युनिटी और ऑप्टिकल आइसोलेशन

A16B-2200-0956 पर 104 इनपुट सर्किट फील्ड वायरिंग को बोर्ड के लॉजिक सर्किट से अलग करने के लिए ऑप्टिकल आइसोलेशन का उपयोग करते हैं। प्रत्येक इनपुट चैनल का फील्ड सिग्नल ऑप्टो-कपल में एक LED को ड्राइव करता है।

ऑप्टो-कपल का फोटोडिटेक्टर तब लॉजिक-लेवल सिग्नल उत्पन्न करता है जिसे कंट्रोलर के इनपुट एड्रेस द्वारा देखा जाता है।

LED और फोटोडिटेक्टर का कोई विद्युत कनेक्शन नहीं होता है — केवल प्रकाश आइसोलेशन बैरियर को पार करता है।

यह आइसोलेशन मशीन टूल वातावरण में महत्वपूर्ण है। फील्ड वायरिंग मोटर पावर केबल, सोलनॉइड सप्लाई केबल और अन्य विद्युत शोर के स्रोतों के साथ चलती है।

आइसोलेशन के बिना, ये शोर स्रोत इनपुट सर्किट में युग्मित हो जाएंगे और गलत ट्रिगरिंग का कारण बनेंगे — PMC इनपुट को स्थिति बदलते हुए देखेगा जब कोई भौतिक घटना नहीं हुई हो। ऑप्टो-कपलिंग इस कपलिंग पथ को समाप्त कर देती है।

फील्ड वायरिंग अपने शोर को ले जा सकती है बिना किसी भी शोर के कंट्रोलर लॉजिक तक पहुंचे।

सिंक बनाम सोर्स — मशीन वायरिंग से मिलान

A16B-2200-0956 का सिंक-टाइप पदनाम बताता है कि आउटपुट ट्रांजिस्टर कैसे कॉन्फ़िगर किए गए हैं। सिंक आउटपुट सक्रिय होने पर आउटपुट टर्मिनल को ग्राउंड तक खींचते हैं, इसलिए लोड पॉजिटिव सप्लाई रेल से आउटपुट टर्मिनल तक जुड़ता है।

24V DC कंट्रोल सिस्टम में, इसका मतलब है कि आउटपुट टर्मिनल 0V (सक्रिय) और लगभग 24V (निष्क्रिय) के बीच स्विंग करता है।

सोर्स-टाइप आउटपुट (साथी -0986 वेरिएंट में पाए जाने वाले) विपरीत काम करते हैं — आउटपुट टर्मिनल सक्रिय होने पर पॉजिटिव सप्लाई को लोड से जोड़ता है, और लोड आउटपुट टर्मिनल से ग्राउंड तक जुड़ता है।

मशीन बिल्डर की मूल वायरिंग यह निर्धारित करती है कि कौन सा प्रकार सही है। किसी मशीन में सिंक और सोर्स आउटपुट बोर्ड को मिलाना जो दूसरे प्रकार के लिए वायर्ड है, सभी आउटपुट को विपरीत व्यवहार करने का कारण बनेगा — चालू होने पर बंद और इसके विपरीत।

स्रोत खरीदने से पहले हमेशा मूल बोर्ड के प्रकार की पुष्टि करें।

अक्सर पूछे जाने वाले प्रश्न

Q1: मशीन शॉप में पावर सर्ज के बाद CNC बड़ी संख्या में PMC इनपुट अलार्म दिखाता है। कई इनपुट सक्रिय पढ़ते हैं जब संबंधित फील्ड डिवाइस बंद होने की पुष्टि की जाती है। क्या I/O बोर्ड क्षतिग्रस्त है?

एक पावर सर्ज जो बोर्ड के ऑप्टो-कपलर्स को बायपास करता है, कई इनपुट विफलताओं का कारण बन सकता है जहां इनपुट फील्ड डिवाइस की स्थिति की परवाह किए बिना सक्रिय दिखाई देते हैं।

यह क्षतिग्रस्त ऑप्टो-कपलर्स के अनुरूप है — एक सर्ज घटना ऑप्टो-कपल के कपलिंग लेयर में आइसोलेशन को तोड़ सकती है, जिससे फोटोडिटेक्टर स्थायी रूप से संचालित होता रहता है।

यदि सर्ज घटना के बाद एक साथ कई इनपुट चैनल गलत स्थिति दिखाते हैं, तो बोर्ड क्षति संभावित कारण है और प्रतिस्थापन उपयुक्त है।

Q2: केवल कुछ विशिष्ट आउटपुट चैनल काम करना बंद कर दिए हैं। PMC संबंधित एड्रेस को ON कमांडेड दिखाता है लेकिन फील्ड डिवाइस प्रतिक्रिया नहीं करते हैं। उसी बोर्ड पर अन्य आउटपुट सामान्य हैं। क्या जांचा जाना चाहिए?

अलग-अलग आउटपुट चैनल की विफलताएं — जहां कुछ विशिष्ट आउटपुट काम करना बंद कर देते हैं जबकि अन्य चालू रहते हैं — सबसे अधिक बार व्यक्तिगत आउटपुट ट्रांजिस्टर के ओपन होने से होती हैं। यह एक घटक-स्तरीय दोष है।

सबसे पहले प्रभावित चैनलों के लिए संबंधित फ्यूज या ओवरकरंट सुरक्षा की जांच करें — कुछ आउटपुट समूह एक सामान्य फ्यूज साझा करते हैं, और एक उड़ा हुआ फ्यूज उस समूह के सभी आउटपुट को रोक देता है।

यदि फ्यूज बरकरार हैं और PMC पुष्टि करता है कि एड्रेस ON कमांडेड हैं, तो आउटपुट ट्रांजिस्टर विफल हो गए हैं और बोर्ड की मरम्मत या प्रतिस्थापन की आवश्यकता है।

Q3: A16B-2200-0956 को बदलने के बाद, कुछ इनपुट जो पहले काम कर रहे थे, अब गलत पढ़ रहे हैं। इसका क्या कारण हो सकता है?

बोर्ड बदलने के बाद गलत इनपुट रीडिंग आमतौर पर I/O एड्रेस मैपिंग समस्या या कनेक्टर के पूरी तरह से बैठे न होने का संकेत देती है।

बोर्ड और फील्ड वायरिंग के बीच कनेक्टर पूरी तरह से जुड़ा होना चाहिए — आंशिक रूप से डाला गया कनेक्टर कुछ इनपुट चैनलों को डिस्कनेक्ट छोड़ सकता है।

सभी कनेक्टर्स के पूरी तरह से बैठे होने की पुष्टि करें।

यह भी पुष्टि करें कि प्रतिस्थापन बोर्ड के I/O एड्रेस पैरामीटर मूल इंस्टॉलेशन से मेल खाते हैं, क्योंकि कुछ कॉन्फ़िगरेशन में बोर्ड बदलने के बाद एड्रेस डिप स्विच या पैरामीटर सेटिंग्स को सत्यापित करने की आवश्यकता होती है।

Q4: क्या A16B-2200-0956, A16B-2200-0986 के साथ इंटरचेंजेबल है?

दोनों बोर्ड हाई-स्पीड स्किप के बिना 104/72 I/O प्रदान करते हैं, लेकिन -0956 सिंक टाइप है और -0986 सोर्स टाइप है। ये मशीन एप्लिकेशन में इंटरचेंजेबल नहीं हैं। मशीन की फील्ड वायरिंग एक विशिष्ट आउटपुट प्रकार के लिए डिज़ाइन की गई है।

गलत प्रकार स्थापित करने से सभी आउटपुट पोलरिटी उलट जाती है — आउटपुट चालू होने पर बंद हो जाते हैं और बंद होने पर चालू हो जाते हैं।

हमेशा मूल बोर्ड के प्रकार (सिंक या सोर्स) से बिल्कुल मिलान करें।

Q5: मशीन कभी-कभी एक PMC I/O लिंक अलार्म उत्पन्न करती है जो पावर साइकलिंग पर साफ हो जाता है। बोर्ड कई वर्षों से सेवा में है। क्या खराब हो रहा हो सकता है?

हार्डवेयर क्षति के बिना, पावर साइकलिंग पर साफ होने वाले रुक-रुक कर होने वाले I/O लिंक अलार्म अक्सर बोर्ड के पावर सप्लाई सेक्शन पर पुराने इलेक्ट्रोलाइटिक कैपेसिटर के कारण होते हैं।

खराब कैपेसिटर सप्लाई वोल्टेज रिपल की अनुमति देते हैं जो I/O लिंक इंटरफ़ेस पर कभी-कभी संचार त्रुटियों का कारण बन सकते हैं।

दोष रुक-रुक कर होता है क्योंकि कैपेसिटर मार्जिनल होते हैं, पूरी तरह से विफल नहीं होते हैं।

इस उम्र में इस व्यवहार को दिखाने वाले बोर्ड पर एक निवारक कैपेसिटर प्रतिस्थापन, पूर्ण बोर्ड प्रतिस्थापन की आवश्यकता के बिना विश्वसनीय संचालन को पुनर्स्थापित करता है।
