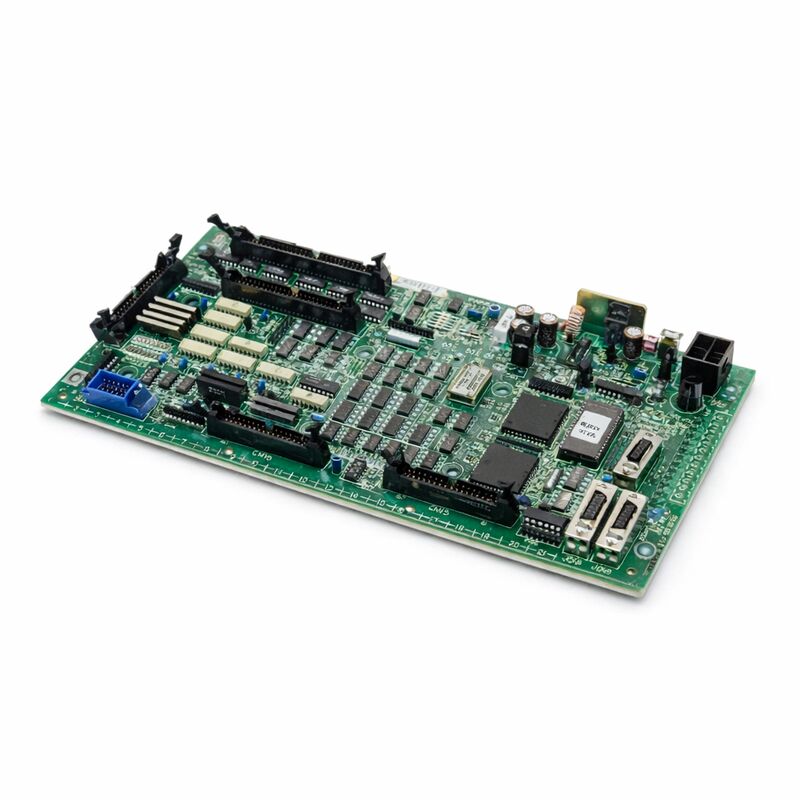

FANUC ऑपरेटर्स पैनल इंटरफेस बोर्ड A16B-2201-0110 A16B22010110 A16B-22O1-O11O

FANUC A16B-2201-0110 | ऑपरेटर पैनल I/O PCB — सीरीज़ 16i / 18i / 21i (F16M/T), जापान मूल

पार्ट नंबर: A16B-2201-0110

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: ऑपरेटर पैनल I/O PCB (मशीन पैनल इंटरफ़ेस)

बोर्ड सीरीज़: A16B-2201

संगत सिस्टम: FANUC सीरीज़ 16i, 18i, 21i (F16M/T)

विवरण: मशीन ऑपरेटर पैनल इंटरफ़ेस यूनिट

अवलोकन

A16B-2201-0110 FANUC के सीरीज़ 16i, 18i, और 21i CNC कंट्रोलर के लिए ऑपरेटर पैनल I/O PCB है — विशेष रूप से F16M और F16T मशीन ऑपरेटर पैनल कॉन्फ़िगरेशन के लिए। यह बोर्ड मशीन ऑपरेटर के पैनल हार्डवेयर और CNC कंट्रोलर के PMC (प्रोग्रामेबल मशीन कंट्रोलर) लॉजिक के बीच भौतिक और इलेक्ट्रॉनिक पुल है। मशीन के ऑपरेटर पैनल पर हर बटन प्रेस, स्विच चयन और इंडिकेटर लैंप इस बोर्ड से होकर गुजरता है।

ऑपरेटर पैनल वह जगह है जहाँ मानव मशीन से मिलता है।

फ़ीड रेट ओवरराइड नॉब्स, मोड सेलेक्टर स्विच, एक्सिस जॉग बटन, साइकिल स्टार्ट, फ़ीड होल्ड, सिंगल ब्लॉक — ये सभी भौतिक नियंत्रण ऑपरेटर पैनल I/O बोर्ड से जुड़े होते हैं।

बोर्ड इन नियंत्रणों से विद्युत संकेत प्राप्त करता है, उन्हें डिजिटल अवस्थाओं में परिवर्तित करता है, और उन्हें अपने I/O इंटरफ़ेस के माध्यम से PMC को प्रस्तुत करता है।

वापसी की दिशा में, PMC का आउटपुट लॉजिक — जो पैनल के इंडिकेटर लैंप और स्टेटस डिस्प्ले को चलाता है — इस बोर्ड के माध्यम से भौतिक लैंप सर्किट तक प्रवाहित होता है।

एक कार्यशील A16B-2201-0110 के बिना, मशीन का ऑपरेटर पैनल निष्क्रिय हो जाता है।

CNC आंतरिक रूप से चलता रह सकता है, लेकिन ऑपरेटर पैनल के माध्यम से मशीन को कमांड करने की क्षमता खो देता है।

समान रूप से महत्वपूर्ण, आपातकालीन स्टॉप बटन और फ़ीड होल्ड फ़ंक्शन जैसे महत्वपूर्ण पैनल इनपुट इस बोर्ड से होकर गुजरते हैं — एक खराब पैनल I/O बोर्ड पैनल के माध्यम से ऑपरेटर सुरक्षा कमांड का जवाब देने की मशीन की क्षमता से समझौता कर सकता है।

मुख्य विनिर्देश

पैनल I/O — हार्डवेयर इंटरफ़ेस लेयर

ऑपरेटर पैनल I/O बोर्ड CNC सिस्टम में एक विशिष्ट वास्तुशिल्प स्थिति रखता है। CNC कंट्रोलर का मुख्य CPU बोर्ड प्रोग्राम निष्पादन और गति इंटरपोलेशन को संभालता है। PMC मशीन के लैडर लॉजिक को निष्पादित करता है।

पैनल I/O बोर्ड मशीन पैनल की भौतिक दुनिया के लिए विद्युत इंटरफ़ेस को संभालता है।

मशीन पैनल में दर्जनों या सैकड़ों व्यक्तिगत पुश बटन, की स्विच, सेलेक्टर स्विच और इंडिकेटर लैंप होते हैं।

इनमें से प्रत्येक का अपना वायरिंग के साथ एक अलग विद्युत सर्किट होता है। पैनल I/O बोर्ड के संगठित इनपुट/आउटपुट आर्किटेक्चर के बिना, इनमें से प्रत्येक सर्किट को CNC के लॉजिक सर्किट से सीधे, व्यक्तिगत कनेक्शन की आवश्यकता होगी — शोर प्रतिरक्षा, वायरिंग जटिलता और दूरी के मामले में एक अव्यावहारिक व्यवस्था।

पैनल I/O बोर्ड एक संरचित, कंडीशनिंग इंटरफ़ेस में पैनल वायरिंग को केंद्रित करके इसे हल करता है।

बोर्ड के इनपुट सर्किट फ़ील्ड-साइड 24V DC पैनल वायरिंग और कंट्रोलर के लॉजिक सर्किट के बीच ऑप्टिकल आइसोलेशन प्रदान करते हैं।

यह आइसोलेशन शोर और वोल्टेज क्षणिकों को रोकता है जो पैनल वायरिंग से — जो पावर केबल के साथ मशीन कैबिनेट में चलता है — कंट्रोलर के संवेदनशील लॉजिक में यात्रा कर सकते हैं।

बोर्ड के आउटपुट सर्किट इंडिकेटर लैंप सर्किट को चलाते हैं।

इनके लिए कंट्रोलर के लॉजिक द्वारा सीधे आपूर्ति की जा सकने वाली तुलना में अधिक करंट की आवश्यकता होती है। पैनल I/O बोर्ड पर आउटपुट ड्राइवर इस अंतर को पाटते हैं, लैंप को रोशन करने के लिए आवश्यक करंट प्रदान करते हैं जबकि कंट्रोलर का लॉजिक केवल एक डिजिटल आउटपुट बिट सेट करता है।

F16M/T अनुप्रयोग संदर्भ

A16B-2201-0110 सीरीज़ 16i प्लेटफ़ॉर्म के F16M (मशीनिंग सेंटर कॉन्फ़िगरेशन) और F16T (टर्निंग सेंटर कॉन्फ़िगरेशन) की सेवा करता है। यह अंतर मायने रखता है क्योंकि मशीनिंग सेंटर और टर्निंग सेंटर में अलग-अलग ऑपरेटर पैनल लेआउट और अलग-अलग I/O आवश्यकताएं होती हैं।

M कॉन्फ़िगरेशन में मशीनिंग सेंटर के अतिरिक्त कार्यों के लिए उपयुक्त विशिष्ट इनपुट और आउटपुट शामिल हैं — टूल चेंज रेडी सिग्नल, स्पिंडल ओरिएंटेशन इनपुट, पैलेट चेंज सिग्नल। T कॉन्फ़िगरेशन टर्निंग सेंटर की विभिन्न I/O आवश्यकताओं को संबोधित करता है।

A16B-2201-0110 इन ऑपरेटर पैनल प्रकारों की I/O आवश्यकताओं को संभालता है, जो विशिष्ट मशीन प्रकार के लिए सही सिग्नल असाइनमेंट और चैनल गणना प्रदान करता है।

किसी भिन्न मशीन प्रकार के लिए निर्दिष्ट बोर्ड स्थापित करने से गलत I/O मैपिंग हो सकती है, भले ही बोर्ड शारीरिक रूप से फिट हो और कनेक्टर प्रकार मेल खाते हों।

पैनल I/O विफलताओं का निदान

पैनल I/O बोर्ड की विफलताएं दिखाई देने वाले और तत्काल लक्षण पैदा करती हैं। पैनल बटन जो प्रतिक्रिया देना बंद कर देते हैं, इंडिकेटर लैंप जो मशीन की स्थिति की परवाह किए बिना स्थायी रूप से चालू या स्थायी रूप से बंद रहते हैं, मोड चयनकर्ता जिनका कोई प्रभाव नहीं पड़ता है — ये सभी एक विफल या खराब हो रहे पैनल I/O बोर्ड की विशेषता हैं।

CNC के PMC डायग्नोस्टिक स्क्रीन प्राथमिक डायग्नोस्टिक टूल हैं।

ये स्क्रीन PMC में प्रत्येक I/O पते की वास्तविक समय स्थिति प्रदर्शित करती हैं। एक संदिग्ध पैनल I/O खराबी के लिए, तकनीशियन विशिष्ट पैनल बटनों के अनुरूप PMC इनपुट पतों की निगरानी करता है, जबकि प्रत्येक बटन को शारीरिक रूप से दबाता और छोड़ता है। यदि पता सही ढंग से स्थिति बदलता है, तो वह इनपुट चैनल कार्यात्मक है। यदि यह प्रतिक्रिया नहीं करता है, तो खराबी बोर्ड, वायरिंग या पैनल डिवाइस में ही है।

एक साथ कई इनपुट या आउटपुट चैनल विफल होना — विशेष रूप से वे चैनल जो बोर्ड पर एक ही कनेक्टर समूह साझा करते हैं — वायरिंग समस्याओं के बजाय बोर्ड की खराबी का दृढ़ता से सुझाव देता है। व्यक्तिगत वायरिंग खराबी आमतौर पर एक समय में एक सिग्नल को प्रभावित करती है।

कनेक्टर या बोर्ड की खराबी एक साथ सिग्नल के समूहों को प्रभावित करती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मशीन का साइकिल स्टार्ट बटन काम करना बंद कर दिया है। CNC कोई अलार्म नहीं दिखाता है और अन्यथा सामान्य दिखता है। क्या यह A16B-2201-0110 हो सकता है?

बटन दबाते समय साइकिल स्टार्ट इनपुट पते के लिए PMC डायग्नोस्टिक स्क्रीन की जाँच करें। यदि पता स्थिति बदलता है, तो बोर्ड बटन इनपुट को सही ढंग से पढ़ रहा है — समस्या PMC लैडर लॉजिक या CNC की मोड स्थितियों में है जो साइकिल स्टार्ट फ़ंक्शन को गेट करती है।

यदि बटन दबाने पर पता स्थिति नहीं बदलता है, और मल्टीमीटर से बटन के संपर्क प्रतिरोध की पुष्टि की जाती है, तो उस चैनल के लिए बोर्ड के इनपुट सर्किट में खराबी आ गई है।

Q2: मशीन की स्थिति की परवाह किए बिना कई पैनल इंडिकेटर लैंप स्थायी रूप से चालू रहते हैं। PMC उन लैंप के लिए आउटपुट पतों को OFF कमांडेड दिखाता है। बोर्ड में क्या गलत है?

OFF कमांडेड लेकिन स्थायी रूप से चालू लैंप इंगित करते हैं कि उन चैनलों के लिए आउटपुट ड्राइवर सर्किट संचालन की स्थिति में विफल हो गए हैं।

ड्राइवर को PMC द्वारा कमांड किए जाने पर बंद हो जाना चाहिए, लेकिन एक विफल ड्राइवर संचालन करता रहता है।

यह आउटपुट ड्राइवर अनुभाग में एक बोर्ड-स्तरीय खराबी है। प्रभावित चैनलों को सॉफ़्टवेयर परिवर्तनों द्वारा ठीक नहीं किया जा सकता है — बोर्ड को मरम्मत या प्रतिस्थापन की आवश्यकता है।

Q3: पास में बिजली गिरने की घटना के बाद, पैनल पूरी तरह से प्रतिक्रिया देना बंद कर दिया — कोई बटन काम नहीं करता, कोई लैंप नहीं जलता। मशीन अन्यथा सामान्य रूप से शुरू होती है। क्या यह बोर्ड है?

बिजली गिरने की घटनाएं वोल्टेज क्षणिक उत्पन्न करती हैं जो बाहरी फ़ील्ड वायरिंग से जुड़े बोर्डों पर इनपुट सुरक्षा सर्किट को नुकसान पहुंचा सकती हैं।

पैनल I/O बोर्ड सीधे पैनल वायरिंग से जुड़ा होता है जो सर्ज ऊर्जा के लिए एंटीना के रूप में कार्य करता है।

इनपुट सुरक्षा घटकों को नुकसान हो सकता है जबकि बोर्ड के अन्य सर्किट बरकरार रहते हैं। दिखाई देने वाले नुकसान के लिए बोर्ड का निरीक्षण करें।

यदि कोई नुकसान दिखाई नहीं देता है, लेकिन खराबी पैटर्न — सामान्य CNC ऑपरेशन के साथ पूर्ण पैनल हानि — सुसंगत है, तो बोर्ड को बदलें और परीक्षण करें।

Q4: प्रतिस्थापित A16B-2201-0110 स्थापित किया गया था। पैनल अब प्रतिक्रिया करता है, लेकिन एक विशिष्ट बटन में गलत फ़ंक्शन प्रतीत होता है। इसका क्या कारण हो सकता है?

बोर्ड प्रतिस्थापन के बाद गलत बटन फ़ंक्शन आमतौर पर I/O पते के बेमेल को इंगित करता है — PMC पैरामीटर या लैडर लॉजिक जो भौतिक I/O पतों को CNC फ़ंक्शन पर मैप करते हैं, उन्हें सत्यापित करने की आवश्यकता हो सकती है।

कुछ कॉन्फ़िगरेशन में, I/O पते का असाइनमेंट पैरामीटर या कनेक्टर कॉन्फ़िगरेशन के माध्यम से सेट किया जाता है जो मूल बोर्ड की सेटअप से मेल खाना चाहिए।

मशीन के वायरिंग दस्तावेज़ों के विरुद्ध PMC डायग्नोस्टिक स्क्रीन में I/O पते के असाइनमेंट की जाँच करें।

Q5: बोर्ड undamaged प्रतीत होता है लेकिन मशीन पैनल में हमेशा एक बटन रहा है जो रुक-रुक कर रजिस्टर करने में विफल रहता है। क्या यह बोर्ड या बटन ही हो सकता है?

रुक-रुक कर एकल-बटन विफलता पैनल हार्डवेयर समस्या होने की अधिक संभावना है — एक घिसा हुआ बटन संपर्क, उस विशिष्ट चैनल पर उच्च प्रतिरोध वाला कनेक्टर, या उस बटन केबल में एक क्षतिग्रस्त तार — बोर्ड की खराबी की तुलना में। रुक-रुक कर व्यवहार उत्पन्न करने वाली बोर्ड की खराबी कई चैनलों को प्रभावित करती है।

सीधे बटन के संपर्क प्रतिरोध का परीक्षण करें। उस बटन के लिए वायरिंग का निरीक्षण करें। यदि वायरिंग और संपर्क अच्छे परीक्षण करते हैं और खराबी बनी रहती है, तो उस चैनल के लिए बोर्ड का इनपुट सर्किट सीमा पर है।
