| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2201-0351 |
FANUC सीरीज 15-B को सबसे अधिक मांग वाले बहु-अक्षीय मशीन टूल्स के लिए डिज़ाइन किया गया है।और लचीला विनिर्माण प्रणाली जहां अक्षों की संख्या 8 तक पहुंचती है, 12 या अधिक. एक साथ इस कई अक्षों का प्रबंधन मुख्य सीपीयू के वास्तविक समय के बजट पर कर लगाता है.

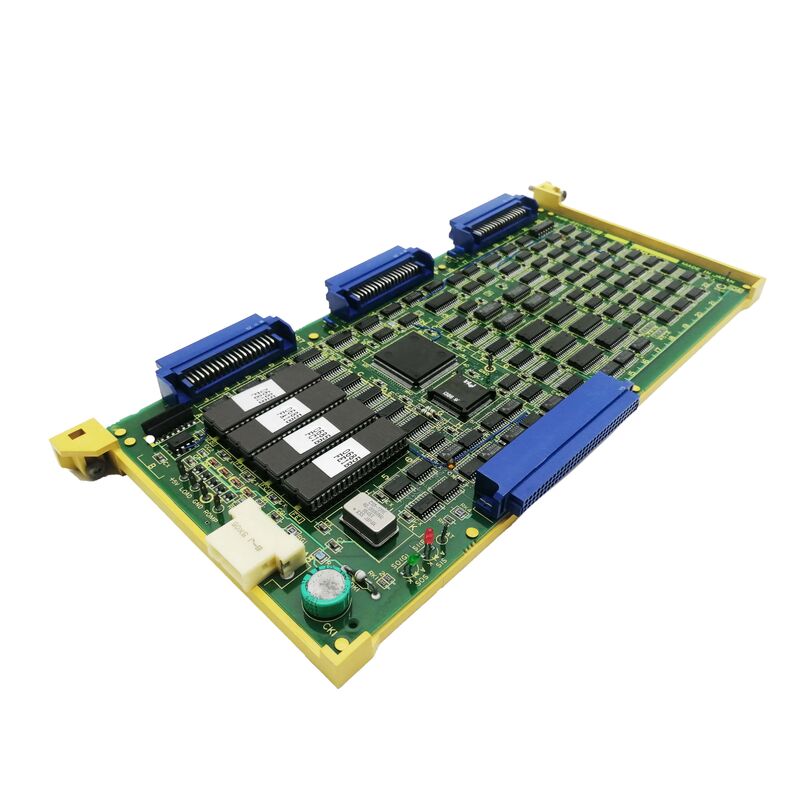

सीरीज 15-बी एक उप सीपीयू वास्तुकला के माध्यम से इसका समाधान करता हैः मुख्य सीपीयू प्राथमिक सीएनसी कार्यों (प्रोग्राम इंटरपोलेशन, उपयोगकर्ता इंटरफ़ेस, संचार) को संभालता है,जबकि एक समर्पित उप सीपीयू बोर्ड विस्तारित अक्ष नियंत्रण और सिंक्रोनस कार्यों को संभालता है. A16B-2201-0351 यह सब CPU बोर्ड है ′′ "मैक्स सब-बी" पदनाम यह दर्शाता है कि यह श्रृंखला 15-बी के लिए सब CPU विकल्प में उपलब्ध अधिकतम क्षमता ले जाता है।
| पैरामीटर | मूल्य |
|---|---|
| पदनाम | अधिकतम उप-बी |
| सीएनसी प्रणाली | FANUC सीरीज 15-बी |
| कार्य | बहु-अक्ष नियंत्रण, सिंक्रोनस, खराबी की जाँच |
| प्रकार | उप सीपीयू बोर्ड |
| श्रृंखला | A16B-2201 |
सीरीज 15-बी उप सीपीयू बोर्ड परिवार के भीतर, कई वेरिएंट विभिन्न क्षमता स्तर प्रदान करते हैंः
A16B-2201-0351 के लिए "मैक्स" पदनाम यह दर्शाता है कि यह सबसे अधिक मांग वाले श्रृंखला 15-बी विन्यास के लिए उपयुक्त उप-बी वर्ग के भीतर अधिकतम सुविधा सेट रखता है।
बड़े मशीनिंग सेंटर उप सीपीयू दोषःएक श्रृंखला 15-बी बहु-अक्ष मशीनिंग केंद्र 12 नियंत्रित अक्षों के साथ उप सीपीयू बोर्ड से संबंधित एक अलार्म विकसित करता है। अक्ष 5?? 12 उपलब्ध नहीं हैं। A16B-2201-0351 को विफल बोर्ड के रूप में पहचाना जाता है।प्रतिस्थापन पूर्ण बहु-अक्ष संचालन बहाल करता है.
सिंक्रोन अक्ष नियंत्रण त्रुटिःसिंक्रनाइज्ड गेंट्री अक्षों वाली गेंट्री-प्रकार की मशीन एक सिंक्रोनस कंट्रोल अलार्म विकसित करती है। A16B-2201-0351 द्वारा प्रदान किए गए सिंक्रोनस कार्यों को बाधित किया जाता है।बोर्ड प्रतिस्थापन सिंक्रोन अक्ष जोड़ी के समन्वित आंदोलन को बहाल.
Q1: A16B-2201-0351 (अधिकतम उप-B) और A16B-2201-0331 के बीच अंतर क्या है?
दोनों बोर्ड श्रृंखला 15-बी के लिए बहु-अक्ष नियंत्रण, सिंक्रोनस नियंत्रण और खराबी जांच कार्य प्रदान करते हैं।A16B-2201-0351 को A16B-2201-0331 की तुलना में अधिक क्षमता या अतिरिक्त प्रसंस्करण संसाधनों को दर्शाता है।FANUC सीरीज 15-B हार्डवेयर प्रलेखन से पुष्टि करें कि विशिष्ट सिस्टम अक्ष विन्यास के लिए किस उप-सीपीयू संस्करण की आवश्यकता है।
Q2: क्या A16B-2201-0351 को बदलने के लिए अक्ष मापदंडों को फिर से सेट करना आवश्यक है?
बहु-अक्ष और सिंक्रोनस अक्ष मापदंडों को सीएनसी के मुख्य पैरामीटर मेमोरी में संग्रहीत किया जाता है, उप सीपीयू बोर्ड में नहीं। A16B-2201-0351 को बदलने से अक्ष मापदंडों को मिटाया नहीं जाता है।प्रतिस्थापन को स्थापित करने के बाद, सीएनसी उप सीपीयू बोर्ड के साथ संचार को फिर से स्थापित करता है और मौजूदा अक्ष विन्यास लागू करता है। प्रतिस्थापन के बाद सिंक्रोनस जोड़ी व्यवहार सहित सभी अक्ष कार्यों की जांच करें।
Q3: कौन सी सीएनसी अलार्म A16B-2201-0351 को अक्ष ड्राइव दोष के बजाय विफलता का संकेत देते हैं?
उप-सीपीयू बोर्ड की खराबी आमतौर पर अलार्म उत्पन्न करती है जो एक साथ कई अक्षों को प्रभावित करती है, विशेष रूप से मुख्य सीपीयू की मूल क्षमता से परे अक्षों को।यदि धुरी 1 ¢ 4 सामान्य रूप से काम करते हैं, लेकिन धुरी 5 + सभी अलार्म एक साथ, उप-सीपीयू बोर्ड एक प्राथमिक संदिग्ध है। एकल-अक्ष अलार्म (एक सेट से बाहर एक अक्ष) आमतौर पर उप-सीपीयू के बजाय उस विशिष्ट अक्ष के लिए सर्वो ड्राइव या मोटर को इंगित करते हैं।
प्रश्न 4: क्या A16B-2201-0351 सीरीज 15-A या सीरीज 15-C सीएनसी सिस्टम के साथ संगत है?
A16B-2201-0351 सीरीज 15-B के लिए पुष्टि की गई है। सीरीज 15-A में अलग-अलग सब CPU बोर्ड हार्डवेयर (जैसे ए16बी-2200-0081 एड-ऑन एक्सिस फंक्शन के लिए) का उपयोग किया जाता है।सीरीज 15-सी (यदि लागू हो) की अपनी हार्डवेयर पीढ़ी है. इस बोर्ड को खरीदते समय हमेशा सीरीज 15 मॉडल (15-ए, 15-बी, 15-सी) का सटीक नाम निर्दिष्ट करें।
Q5: A16B-2201-0351 को बदलने से पहले किस डेटा बैकअप की आवश्यकता है?
किसी भी सीएनसी मुख्य इकाई बोर्ड रखरखाव के साथ की तरह, प्रतिस्थापन से पहले एक पूर्ण बैकअप करना सभी सीएनसी मापदंडों (अक्ष विशिष्ट और सिंक्रोन अक्ष मापदंडों सहित), सभी भाग कार्यक्रमों, उपकरण डेटा,कार्य विस्थापन डेटाउप-सीपीयू बोर्ड स्वयं प्रोग्राम डेटा संग्रहीत नहीं करता है, लेकिन बैकअप बोर्ड प्रतिस्थापन प्रक्रिया के दौरान किसी अन्य समस्या का सामना करने पर पुनर्प्राप्ति सुनिश्चित करता है।
