| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2201-0722 |
The FANUC Series 20 (commonly written F20 or FS-20) is a mid-range CNC system from the FANUC 20-series generation — positioned between the compact Series 0 and the high-specification Series 15 and 16 platforms"ए" संस्करण (सीरीज 20-ए) सीरीज 20 परिवार की पहली पीढ़ी के हार्डवेयर विन्यास की पहचान करता है।

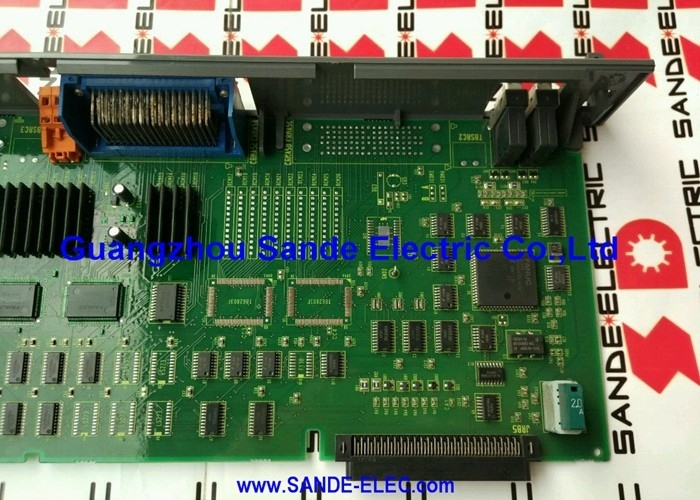

A16B-2201-0722 सीरीज 20-ए नियंत्रण प्रणाली का मुख्य सीपीयू बोर्ड है। प्रत्येक सीएनसी फ़ंक्शन इस बोर्ड के माध्यम से बहता हैः
सीएनसी प्रोग्राम निष्पादन:मुख्य सीपीयू बोर्ड भाग कार्यक्रमों को संसाधित करता है, इंटरपोलेशन एल्गोरिथ्म निष्पादित करता है जो प्रोग्राम किए गए उपकरण पथों को समन्वित अक्ष गति आदेशों में परिवर्तित करता है,और कार्यक्रम भंडारण और पुनर्प्राप्ति का प्रबंधन करता है.
तीन-अक्ष समन्वयःThe "3 AXES" designation confirms the board's interpolation and axis control capacity — simultaneously managing three servo axis command outputs for machining centre or turning centre axis configurations (typically X, वाई, जेड या एक्स, जेड प्लस धुरी से संबंधित धुरी) ।
पीएमसी इंटरफेसःमुख्य सीपीयू बोर्ड में पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) फ़ंक्शन होता है जो मशीन उपकरण अनुक्रम तर्क, उपकरण परिवर्तन, शीतलक,और ऑपरेटर पैनल कार्य.
सीआरटी/एमडीआई इंटरफ़ेसःएमडीआई कीबोर्ड से ऑपरेटर इनपुट और सीआरटी डिस्प्ले पर आउटपुट मुख्य सीपीयू बोर्ड के माध्यम से प्रबंधित किए जाते हैं, जिससे यह ऑपरेटर-मशीन संचार के लिए केंद्रीय नोड बन जाता है।
| पैरामीटर | मूल्य |
|---|---|
| संगत सीएनसी | सीरीज 20-ए (F20), सीरीज 20MA |
| अक्ष गणना | 3 |
| बोर्ड का प्रकार | मुख्य सीपीयू (मास्टर पीसीबी) |
| श्रृंखला | A16B-2201 |
| आवेदन | मशीनिंग केंद्र, टर्निंग केंद्र |
FANUC सीरीज 20 FANUC सीएनसी उत्पाद इतिहास में एक विशिष्ट स्थान पर बैठता हैः
पीढ़ी का संदर्भःश्रृंखला 20 को अतिरिक्त अक्ष क्षमता या प्रसंस्करण प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए श्रृंखला 0 के लिए अधिक सक्षम विकल्प के रूप में पेश किया गया था,जबकि पूर्ण सुविधाओं के साथ श्रृंखला 15 या 16 प्रणालियों की तुलना में अधिक लागत प्रभावी रहते हैं.
मशीन अनुप्रयोग:The Series 20MA (Machining centre variant of the 20-A) served vertical and horizontal machining centres requiring three controlled axes plus spindle control — the standard configuration for 3-axis machining of prismatic parts.
A16B-2201-0722 मास्टर पीसीबी के रूप मेंःमुख्य सीपीयू बोर्ड सीरीज 20-ए नियंत्रण रैक में सबसे महत्वपूर्ण एकल बोर्ड है। यहां एक दोष पूरे सीएनसी फ़ंक्शन को अक्षम करता है। अन्य सभी बोर्डPMC विस्तार मुख्य सीपीयू बोर्ड के संचालन पर निर्भर करता है.
सीरीज 20-ए सीपीयू बोर्ड दोषःएक FANUC सीरीज 20-A सीएनसी मशीनिंग सेंटर में सीएनसी सिस्टम स्तर पर खराबी होती है ∙ सीएनसी शुरू नहीं होता है,या सीपीयू स्तर के अलार्म उत्पन्न करता है जो किसी भी व्यक्तिगत अक्ष या परिधीय बोर्ड के लिए जिम्मेदार नहीं हो सकता है. A16B-2201-0722 मुख्य सीपीयू बोर्ड दोष के रूप में पहचाना जाता है. प्रतिस्थापन पूर्ण सीएनसी कार्य को बहाल करता है.
श्रृंखला 20MA नियंत्रण प्रणाली पुनर्निर्माणःFANUC सीरीज 20MA सीएनसी चलाने वाली एक उत्पादन मशीन नियंत्रण प्रणाली बहाली से गुजरती है। नियंत्रण प्रणाली ओवरहाल के हिस्से के रूप में A16B-2201-0722 मुख्य सीपीयू बोर्ड को प्रतिस्थापित किया जाता है।
Q1: A16B-2201-0722 के संदर्भ में "सीरीज 20-A", "F20," और "20MA" के बीच संबंध क्या है?
ये सभी शब्द एक ही या निकट से संबंधित सीएनसी पीढ़ी का वर्णन करते हैं। "सीरीज 20" या "एफ20" उत्पाद परिवार का नाम है। "20-ए" विशिष्ट हार्डवेयर संशोधन (ए = पहली पीढ़ी) की पहचान करता है।"20MA" श्रृंखला 20-ए के मशीनिंग केंद्र अनुप्रयोग संस्करण हैA16B-2201-0722 मुख्य सीपीयू बोर्ड मानक 20-ए और 20MA मशीनिंग सेंटर संस्करण दोनों के लिए पुष्टि की गई श्रृंखला 20-ए परिवार की सेवा करता है।
Q2: A16B-2201-0722 केवल 3 अक्षों का समर्थन क्यों करता है? क्या इसे 4-अक्षीय मशीन में इस्तेमाल किया जा सकता है?
"3 AXES" पदनाम इस विशेष बोर्ड विन्यास में निर्मित अक्ष अंतःपोषण और अक्ष नियंत्रण क्षमता को दर्शाता है।एक 4-अक्ष या उच्च-अक्ष सीएनसी मशीन के लिए एक अलग मुख्य बोर्ड संस्करण या अतिरिक्त अक्ष विस्तार हार्डवेयर की आवश्यकता होती है. सही विन्यास के बिना 4-अक्षीय मशीन में A16B-2201-0722 का उपयोग करने से अक्ष विन्यास असंगतता उत्पन्न होती है।आदेश देने से पहले मशीन उपकरण के विद्युत प्रलेखन से आवश्यक अक्ष संख्या की पुष्टि करें.
Q3: क्या A16B-2201-0722 को बदलने के लिए पूर्ण सीएनसी डेटा बैकअप और पुनर्स्थापना की आवश्यकता होती है?
हां. मुख्य सीपीयू बोर्ड केंद्रीय नियंत्रक है ∙ इसके प्रतिस्थापन के लिए बोर्ड को हटाने से पहले सभी सीएनसी डेटा (भाग कार्यक्रम, मापदंड, उपकरण ऑफसेट, पीएमसी सीढ़ी) का पूर्ण बैकअप लेना आवश्यक है।प्रतिस्थापन A16B-2201-0722 को स्थापित करने के बादसीएनसी के सामान्य संचालन को फिर से शुरू करने से पहले सभी बैकअप किए गए डेटा को बहाल किया जाना चाहिए।
प्रश्न 4: क्या A16B-2201-0722 का उपयोग FANUC सीरीज 21 सीएनसी में भी किया जा सकता है?
इस बोर्ड के लिए सेवा सूची यह दोनों श्रृंखला 20 और श्रृंखला 21 सीएनसी सिस्टम के संबंध में नोट करता है। श्रृंखला 21 हार्डवेयर वास्तुकला में श्रृंखला 20 से निकटता से संबंधित है।क्या A16B-2201-0722 सीरीज 21 में सीधे कार्य करता है विशिष्ट नियंत्रण रैक हार्डवेयर संशोधन पर निर्भर करता हैसीरीज 21 प्रणाली में फिट होने से पहले FANUC सीरीज 20 / सीरीज 21 हार्डवेयर दस्तावेज से पुष्टि करें।
Q5: सीएनसी अलार्म कोड किस सीरीज 20-ए में मुख्य सीपीयू बोर्ड की खराबी का संकेत देते हैं?
FANUC श्रृंखला 20-A प्रणालियों में मुख्य सीपीयू बोर्ड की खराबी आमतौर पर उत्पन्न होती हैः सिस्टम स्तर के अलार्म जो सीएनसी चालू होने से पहले दिखाई देते हैं (रोम/रैम समता त्रुटियां, घड़ी-डॉग टाइमर अलार्म),सीपीयू बस दोष, या पावर-अप के बाद ऑपरेटर स्क्रीन प्रदर्शित करने में पूर्ण विफलता। ये अक्ष अलार्म (जो सर्वो हार्डवेयर की ओर इशारा करते हैं) या पीएमसी अलार्म (जो अनुक्रम दोषों की ओर इशारा करते हैं) से अलग हैं।यदि सीएनसी बूट के दौरान ऑपरेटर डिस्प्ले तक नहीं पहुंचता है और कोई परिधीय बोर्ड दोष नहीं है, A16B-2201-0722 प्राथमिक नैदानिक फोकस है।
