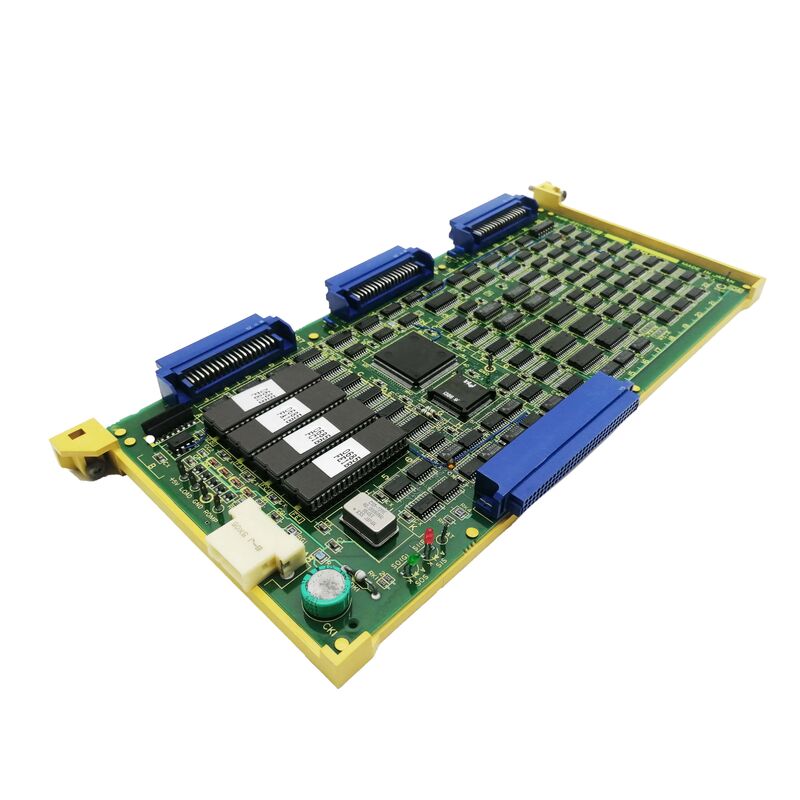

A16B-2201-0851 प्रयुक्त Fanuc पीएलसी सर्किट बोर्ड 200w एम्पलीफायर पीसीबी

A16B-2201-0851 ∙ FANUC PMC-NB प्रिंटेड सर्किट बोर्ड ∙ F15M / F15T / F15B सीएनसी मशीन नियंत्रण पीसीबी

एक FANUC सीएनसी प्रणाली में पीएमसी क्या करता है

सीएनसी मशीन टूल्स में एक साथ काम करने वाली दो अलग-अलग नियंत्रण परतें होती हैं:

दसीएनसीसभी अक्ष गति, धुरी की गति, इंटरपोलेशन, और जी-कोड कार्यक्रम निष्पादन को संभालता है ′′ सटीक मशीनिंग कार्य।

दपीएमसी(प्रोग्राम करने योग्य मशीन नियंत्रण) बाकी सब कुछ संभालता हैः शीतलक चालू / बंद, चिप कन्वेयर नियंत्रण, दरवाजा इंटरलॉक, उपकरण परिवर्तक अनुक्रम, हाइड्रोलिक क्लैंप तर्क, पैलेट स्थानांतरण,ऑपरेटर पैनल लैंप और पुश बटन. पीएमसी सीढ़ी तर्क कार्यक्रम चलाता है, जो अनिवार्य रूप से FANUC सीएनसी में एम्बेडेड एक पीएलसी है और यह सीएनसी के गति कार्यक्रम से स्वतंत्र रूप से निष्पादित होता है.

A16B-2201-0851 PMC-NB श्रृंखला नियंत्रण बोर्ड है जो FANUC 15M (मशीनिंग सेंटर), 15T (टर्निंग सेंटर), और 15B सीएनसी सिस्टम में इस मशीन अनुक्रम तर्क को निष्पादित करता है।

मुख्य उत्पाद जानकारी

FANUC 15 सीरीज़ ️ मशीनिंग, टर्निंग और बी-टाइप वेरिएंट

A16B-2201-0851 FANUC 15 श्रृंखला में तीन सीएनसी वेरिएंट की सेवा करता हैः

F15M (मशीनरी केंद्र):15M सीएनसी ऊर्ध्वाधर मशीनिंग केंद्रों, क्षैतिज मशीनिंग केंद्रों, और उच्च प्रदर्शन बहु-अक्ष फ्रिलिंग मशीनों को नियंत्रित करता है।अक्ष क्लैंपिंग, शीतलता प्रबंधन, और ऑपरेटर पैनल तर्क।

F15T (बंद केंद्र):15T सीएनसी टर्निंग केंद्रों और टर्नों को नियंत्रित करता है। पीएमसी-एनबी कार्यों में टेलस्टॉक और स्थिर-विराम नियंत्रण, बार फीडर इंटरफेस, पार्ट्स कैचर अनुक्रम और चक/कोलेट क्लैंपिंग लॉजिक शामिल हैं।

F15B:15-सीरीज़ के प्लेटफॉर्म का एक संस्करण, उसी A16B-2201-0851 PMC-NB बोर्ड द्वारा भी समर्थित है।

अनुप्रयोग परिदृश्य

उपकरण परिवर्तक दोष का निदानःFANUC 15M सीएनसी के साथ एक मशीनिंग केंद्र एक यादृच्छिक उपकरण परिवर्तन टाइमआउट अलार्म विकसित करता है। अलार्म पीएमसी के उपकरण परिवर्तक निष्पादन अनुक्रम में होता है। यांत्रिक कारणों को बाहर निकालने के बाद, एलईडी अलार्म का उपयोग किया जाता है।दोष के स्रोत के रूप में PMC-NB बोर्ड की पहचान की गई है. A16B-2201-0851 को बदलना विश्वसनीय उपकरण परिवर्तन निष्पादन को बहाल करता है.

सीएनसी मरम्मत और बहाली:एक FANUC 15T सीएनसी प्रणाली बिजली की खराबी की घटना के बाद बहाल की जा रही है। कई बोर्डों का निरीक्षण किया जाता है। पीएमसी-एनबी बोर्ड विफल होने के रूप में परीक्षण करता है और A16B-2201-0851 के साथ प्रतिस्थापित किया जाता है।पीएमसी कार्यक्रम के बाद पुनः लोड और मशीन अनुक्रम सत्यापन, मोड़ उत्पादन में लौटता है।

निवारक स्पेयर स्टॉक:कई FANUC 15 सीरीज सीएनसी का संचालन करने वाली एक उत्पादन सुविधा में एक A16B-2201-0851 को एक महत्वपूर्ण स्पेयर के रूप में बनाए रखा गया है, जो मशीन के लंबे समय तक डाउनटाइम के बिना पीएमसी बोर्ड की विफलता पर तेजी से प्रतिक्रिया करने में सक्षम है।

अक्सर पूछे जाने वाले प्रश्न

Q1: जब A16B-2201-0851 को प्रतिस्थापित किया जाता है तो PMC कार्यक्रम का क्या होता है?

पीएमसी सीढ़ी कार्यक्रम सीएनसी प्रणाली के भीतर गैर-अस्थिर मेमोरी में संग्रहीत किया जाता है। अधिकांश 15-सीरीज कॉन्फ़िगरेशन में, कार्यक्रम सीएनसी की मेमोरी में पीएमसी बोर्ड से स्वतंत्र रूप से बनाए रखा जाता है।A16B-2201-0851 को बदलने के बाद, पीएमसी प्रोग्राम को आमतौर पर बैकअप टेप, आरएस-232 ट्रांसफर या आई/ओ डिवाइस से पुनः लोड किया जाता है। बोर्ड को बदलने से पहले हमेशा पुष्टि करें कि एक वैध पीएमसी प्रोग्राम बैकअप मौजूद है,और स्थापना के बाद पूर्ण मशीन अनुक्रम परीक्षण के माध्यम से PMC कार्यक्रम के संचालन की पुष्टि.

Q2: A16B-2201-0851 के लिए "W/O CAP" पदनाम का क्या अर्थ है?

"W/O CAP" का अर्थ है कि बोर्ड को बैटरी बैकअप कैपेसिटर के बिना आपूर्ति की जाती है। कुछ पीएमसी-एनबी बोर्ड वेरिएंट में संक्षिप्त बिजली रुकावटों के दौरान एसआरएएम मेमोरी सामग्री को बनाए रखने के लिए एक ऑनबोर्ड कैपेसिटर शामिल है।डब्ल्यू/ओ सीएपी वैरिएंट सिस्टम की बैटरी बैकअप या वैकल्पिक मेमोरी व्यवस्था पर निर्भर करता हैमौजूदा बोर्ड को बदलने के समय, सिस्टम के मेमोरी रिटेन्शन डिजाइन को बनाए रखने के लिए मूल बोर्ड की कॉन्फ़िगरेशन को W/O CAP या कैपेसिटर के साथ मिलाएं।

प्रश्न 3: क्या A16B-2201-0851 का उपयोग सभी FANUC 15 श्रृंखला मॉडल में किया जा सकता है?

A16B-2201-0851 की पुष्टि FANUC 15M, 15T और 15B के लिए की गई है। अन्य 15 सीरीज़ के वेरिएंट्स जैसे कि 15MA या 15TA में एक ही या अलग PMC बोर्ड का उपयोग किया जा सकता है।विशिष्ट सीएनसी विन्यास और सॉफ्टवेयर संस्करण के आधार पर. एक प्रणाली में A16B-2201-0851 फिट करने से पहले, लक्ष्य सीएनसी मॉडल की पुष्टि 15M, 15T, या 15B है, और सत्यापित करें कि बोर्ड संशोधन स्थापित सीएनसी के अपेक्षित पीएमसी-एनबी हार्डवेयर संस्करण से मेल खाता है।

प्रश्न 4: क्या पीएमसी-एनबी बोर्ड की मरम्मत की जा सकती है या उसे हमेशा बदलने की आवश्यकता होती है?

A16B-2201-0851 के लिए घटक स्तर की पीसीबी मरम्मत तकनीकी रूप से संभव है। FANUC सीएनसी सेवा कंपनियां मूल या समकक्ष घटक ग्रेड का उपयोग करके बोर्ड स्तर की मरम्मत प्रदान करती हैं।मरम्मत एक व्यवहार्य विकल्प है जब एक पुष्ट प्रत्यक्ष प्रतिस्थापन बोर्ड उपलब्ध नहीं हैउत्पादन-महत्वपूर्ण मशीनों के लिए, एक योग्य FANUC मरम्मत विशेषज्ञ द्वारा बोर्ड की मरम्मत प्रतिस्थापन के लिए एक स्वीकार्य विकल्प है,बशर्ते कि मरम्मत की गई बोर्ड को पुनः स्थापित करने से पहले कार्यात्मक परीक्षण से गुजरना पड़े.

Q5: सीएनसी कैबिनेट में A16B-2201-0851 कहाँ स्थित है?

FANUC 15 सीरीज के सीएनसी कैबिनेट में, पीएमसी-एनबी बोर्ड मुख्य नियंत्रण इकाई में स्थापित करता है ∙ रैक-माउंटेड असेंबली जिसमें सीपीयू बोर्ड, अक्ष नियंत्रण कार्ड और अन्य सीएनसी बोर्ड होते हैं।रैक के भीतर बोर्ड स्थान विशिष्ट 15 श्रृंखला कैबिनेट विन्यास और प्रणाली के कुल बोर्ड पूरक पर निर्भर करता हैस्थापित प्रणाली के विशिष्ट स्लॉट असाइनमेंट मानचित्र के लिए FANUC 15M/15T/15B हार्डवेयर मैनुअल का संदर्भ लें A16B-2201-0851 को हटाने या बदलने से पहले।
