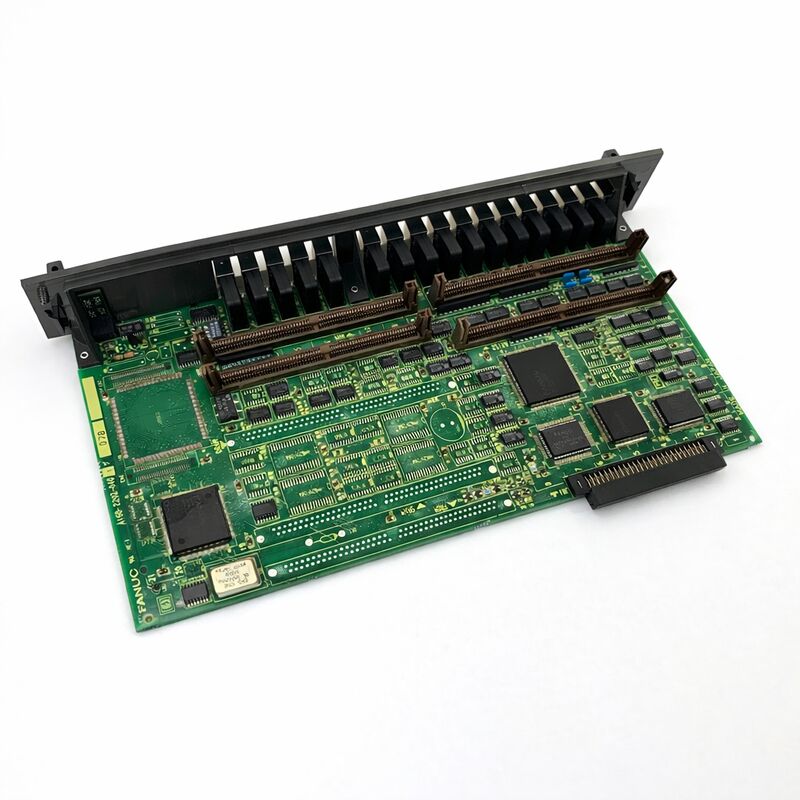

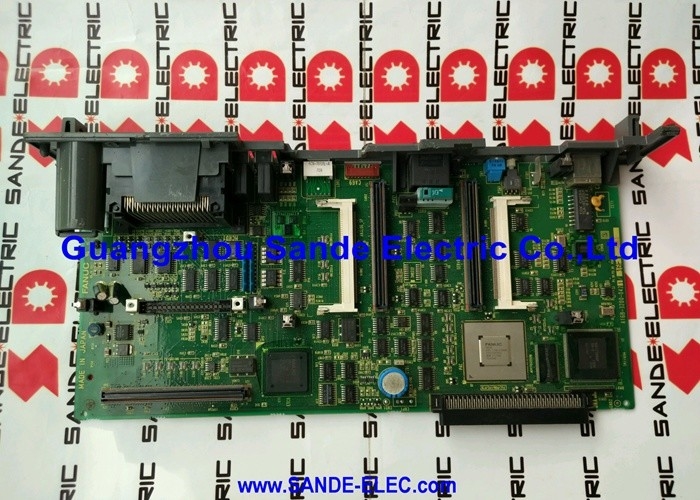

प्रयुक्त FANUC SERVO एम्पलीफायर बोर्ड A16B-2202-0682 A16B22020682 A16B-22O2-O682

FANUC A16B-2202-0682 | अल्फा SPMC-11 स्पिंडल एम्पलीफायर ड्राइव बोर्ड — αC सीरीज़, 48A, 283–325V DC

भाग संख्या: A16B-2202-0682

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: स्पिंडल एम्पलीफायर पावर वायरिंग बोर्ड (ड्राइव बोर्ड)

बोर्ड सीरीज़: A16B-2202

अवलोकन

A16B-2202-0682 पावर वायरिंग बोर्ड है — ड्राइव बोर्ड — FANUC के A06B-6082-H211 अल्फा SPMC-11 स्पिंडल एम्पलीफायर मॉड्यूल के अंदर।

SPMC-11 की दो-बोर्ड वास्तुकला में, यह पावर स्टेज है: पीसीबी जो हाई-करंट ट्रांजिस्टर सर्किट्री, करंट सेंसिंग और डीसी बस और स्पिंडल मोटर से भौतिक पावर कनेक्शन ले जाता है।

युग्मित A20B-2001-0781 कंट्रोल पीसीबी सभी सिग्नल-लेवल इंटेलिजेंस को संभालता है; A16B-2202-0682 इसे प्राप्त होने वाले करंट कमांड को निष्पादित करता है।

SPMC-11 (स्पिंडल एम्पलीफायर मॉड्यूल C, 11kW) FANUC की अल्फा C स्पिंडल उत्पाद लाइन का हिस्सा है — एक ड्राइव रेंज जो कॉम्पैक्ट मशीनिंग सेंटर, टर्निंग सेंटर और लेथ के लिए डिज़ाइन की गई है जिन्हें एक संकीर्ण 90mm मॉड्यूल प्रारूप में एक स्व-निहित स्पिंडल एम्पलीफायर की आवश्यकता होती है।

आमतौर पर Leadwell CNC मशीनों, FANUC Robodrill मशीनिंग सेंटरों और अन्य कॉम्पैक्ट मशीन टूल्स में पाया जाता है, SPMC-11 मॉड्यूल टाइप 1 इंटरफ़ेस का उपयोग करके αC6 और αC8 सीरीज़ AC स्पिंडल मोटर्स को चलाता है — CNC और स्पिंडल ड्राइव के बीच मानक सीरियल संचार लिंक।

ड्राइव बोर्ड का 48A रेटेड आउटपुट करंट SPMC-11 की 13.2kW निरंतर रेटिंग के अनुरूप है। सिस्टम के PSM (पावर सप्लाई मॉड्यूल) द्वारा प्रदान किए गए 283–325V DC बस वोल्टेज पर, यह बोर्ड स्विचिंग ट्रांजिस्टर करंट को संभालता है जो स्पिंडल मोटर को चलाने वाले वेरिएबल-फ्रीक्वेंसी थ्री-फेज आउटपुट उत्पन्न करते हैं।

90mm मॉड्यूल चौड़ाई SPMC-11 को संकीर्ण स्पिंडल मॉड्यूल में रखती है — दो आंतरिक कूलिंग पंखे (एक आंतरिक, एक बाहरी) प्लस एक बाहरी हीटसिंक इस कॉम्पैक्ट फुटप्रिंट के भीतर थर्मल लोड का प्रबंधन करते हैं।

मुख्य विनिर्देश

SPMC-11 वास्तुकला — पावर बोर्ड भूमिका

SPMC-11 अपने इलेक्ट्रॉनिक्स को दो कार्यात्मक परतों में अलग करता है। A20B-2001-0781 कंट्रोल बोर्ड स्पिंडल की क्लोज्ड-लूप स्पीड और टॉर्क कंट्रोल का प्रबंधन करता है, मोटर के पोजीशन सेंसर से फीडबैक को प्रोसेस करता है, CNC के साथ सीरियल संचार को संभालता है, और पावर बोर्ड के लिए आवश्यक गेट ड्राइव सिग्नल उत्पन्न करता है।

A16B-2202-0682 इन गेट सिग्नलों को प्राप्त करता है और अपने ट्रांजिस्टर को स्विच करने के लिए उनका उपयोग करता है, 283–325V DC बस को वेरिएबल-फ्रीक्वेंसी थ्री-फेज AC आउटपुट में परिवर्तित करता है जो स्पिंडल मोटर को तेज करता है, चलाता है और धीमा करता है।

यह अलगाव वास्तुशिल्प रूप से जानबूझकर है। स्पिंडल ड्राइव को बहुत अलग मांगों को संभालना चाहिए: स्पिंडल को सेकंड में शून्य से अधिकतम गति तक तेज होना चाहिए, बदलते कटिंग लोड के तहत स्थिर गति बनाए रखनी चाहिए, और तेजी से टूल परिवर्तनों के लिए समान रूप से तेजी से धीमा होना चाहिए।

इन सभी के लिए बहुत बड़े करंट — SPMC-11 में 48A तक — को सटीक टाइमिंग के साथ स्विच करने की क्षमता की आवश्यकता होती है। हाई-करंट घटकों को एक समर्पित पावर बोर्ड पर रखने से वे अधिक नाजुक सिग्नल-लेवल कंट्रोल सर्किट्री से भौतिक रूप से अलग हो जाते हैं।

पावर बोर्ड के ट्रांजिस्टर रीजेनरेटिव ब्रेकिंग साइकिल को भी संभालते हैं। जब स्पिंडल धीमा होता है, तो मोटर एक जनरेटर के रूप में कार्य करता है, ऊर्जा को डीसी बस में वापस भेजता है। SPMC-11 का पावर बोर्ड PSM के साथ समन्वय में इस द्विदिश ऊर्जा प्रवाह का प्रबंधन करता है।

सॉफ़्टवेयर संस्करण असंगति

SPMC-11 मॉड्यूल तीन सॉफ़्टवेयर वेरिएंट में उपलब्ध है: #H510, #H511, और #H512। प्रत्यय कंट्रोल बोर्ड की मेमोरी में लोड किए गए सॉफ़्टवेयर संस्करण को दर्शाता है।

ये संस्करण विनिमेय नहीं हैं — वे विभिन्न फीचर सेट लागू करते हैं और विभिन्न मोटर और फीडबैक कॉन्फ़िगरेशन का समर्थन करते हैं।

#H512 नवीनतम संस्करण है और #H510 और #H511 को प्रतिस्थापित करता है।

एक प्रतिस्थापन मॉड्यूल सोर्सिंग या मरम्मत सेवा की व्यवस्था करते समय, सही प्रत्यय निर्दिष्ट करना आवश्यक है। मशीन में गलत प्रत्यय के साथ स्थापित एक मॉड्यूल आमतौर पर स्पिंडल पैरामीटर असंगति या फीडबैक कॉन्फ़िगरेशन त्रुटियों से संबंधित अलार्म कोड उत्पन्न करेगा।

ऑर्डर करने से पहले, मॉड्यूल के लेबल से प्रत्यय की पहचान करें और इसे आपूर्तिकर्ता को निर्दिष्ट करें।

दोष अलगाव — पावर बोर्ड बनाम कंट्रोल बोर्ड

जब SPMC-11 स्पिंडल अलार्म उत्पन्न करता है, तो अलार्म कोड की प्रकृति इंगित करती है कि दोष पावर बोर्ड में है या कंट्रोल बोर्ड में।

पावर बोर्ड दोष ओवरकरंट अलार्म, IPM (ट्रांजिस्टर मॉड्यूल) फॉल्ट कोड, या स्पिंडल मोटर आउटपुट के पूर्ण नुकसान के रूप में प्रकट होते हैं।

कंट्रोल बोर्ड दोष सीरियल संचार त्रुटियों (C0, C1, C2 अलार्म कोड), पोजीशन कोडर सिग्नल त्रुटियों, या पैरामीटर-संबंधित अलार्म के रूप में प्रकट होते हैं।

मॉड्यूल के ट्विन LED डिस्प्ले — प्रत्येक बोर्ड अनुभाग के लिए एक — पहला डायग्नोस्टिक संदर्भ है।

अक्सर पूछे जाने वाले प्रश्न

Q1: SPMC-11 एक ओवरकरंट अलार्म (आमतौर पर अलार्म कोड 12) दिखाता है। मोटर वाइंडिंग इंसुलेशन का परीक्षण किया गया है और यह अच्छा है। क्या A16B-2202-0682 दोष है?

यदि मोटर इंसुलेशन की पुष्टि हो जाती है और अलार्म बना रहता है, तो पावर बोर्ड का ट्रांजिस्टर मॉड्यूल सबसे संभावित दोष है। मोटर पावर केबल (U, V, W) को मॉड्यूल से डिस्कनेक्ट करके और स्पिंडल को कमांड करके परीक्षण करें। यदि अलार्म 12 अब साफ हो जाता है, तो दोष मोटर या मोटर केबल में है।

यदि मोटर डिस्कनेक्ट होने पर भी अलार्म 12 होता है, तो A16B-2202-0682 पर ट्रांजिस्टर विफल हो गया है। मॉड्यूल-स्तरीय विनिमय या मरम्मत उचित कार्रवाई है।

Q2: प्रत्यय #H512 के साथ एक प्रतिस्थापन SPMC-11 मॉड्यूल उपलब्ध है, लेकिन मूल #H511 था। क्या #H512 एक उपयुक्त प्रतिस्थापन है?

#H512 #H511 को प्रतिस्थापित करता है और आम तौर पर प्रतिस्थापन के रूप में संगत है। हालांकि, #H512 के समर्थित संयोजनों के विरुद्ध स्पिंडल मोटर प्रकार और फीडबैक कॉन्फ़िगरेशन को सत्यापित करें। अधिकांश मानक αC6 और αC8 मोटर अनुप्रयोगों में, #H512 #H511 के प्रत्यक्ष प्रतिस्थापन के रूप में सही ढंग से कार्य करता है।

#H510 एक प्रारंभिक संस्करण है जिसे #H512 भी आम तौर पर प्रतिस्थापित करता है, लेकिन किसी भी एप्लिकेशन-विशिष्ट सुविधा अंतर के लिए हमेशा मशीन बिल्डर के दस्तावेज़ों से पुष्टि करें।

Q3: मॉड्यूल का बाहरी कूलिंग पंखा बंद हो गया है। क्या एक प्रतिस्थापन पंखा सोर्स किया जा रहा है, जबकि स्पिंडल सीमित उत्पादन में जारी रह सकता है?

बाहरी कूलिंग पंखे के बिना संचालन को सबसे छोटी अवधि के अलावा किसी भी चीज़ में टाला जाना चाहिए। A16B-2202-0682 के ट्रांजिस्टर कटिंग में शामिल स्पिंडल करंट पर महत्वपूर्ण गर्मी उत्पन्न करते हैं।

बाहरी पंखे के बिना, लोड के तहत हीटसिंक का तापमान तेजी से बढ़ता है। निरंतर संचालन से ट्रांजिस्टर के थर्मल विनाश का खतरा होता है।

एक प्रतिस्थापन पंखा तुरंत सोर्स किया जाना चाहिए, और पंखे के बदले जाने तक स्पिंडल के उत्पादन उपयोग को निलंबित कर दिया जाना चाहिए।

Q4: स्पिंडल अलार्म डिस्प्ले C0, C1, या C2 कोड दिखाता है। ये सीरियल संचार त्रुटियां हैं। क्या A16B-2202-0682 कारण है?

C0, C1, और C2 अलार्म कोड CNC और स्पिंडल मॉड्यूल के बीच सीरियल संचार त्रुटियां हैं — वे कंट्रोल बोर्ड (A20B-2001-0781) में उत्पन्न होते हैं, पावर बोर्ड में नहीं।

पहले CNC और SPMC-11 के बीच JA7B सीरियल संचार केबल कनेक्शन की जांच करें।

कनेक्टर को साफ करें और फिर से लगाएं। यदि अलार्म बना रहता है, तो कंट्रोल बोर्ड संदिग्ध घटक है, न कि A16B-2202-0682।

Q5: A16B-2202-0682 पूर्ण मॉड्यूल से अलग से उपलब्ध नहीं है। जब विशेष रूप से पावर बोर्ड विफल हो जाता है तो मरम्मत के विकल्प क्या हैं?

विशेषज्ञ FANUC ड्राइव मरम्मत प्रदाता SPMC-11 मॉड्यूल के भीतर ट्रांजिस्टर मॉड्यूल प्रतिस्थापन प्रदान करते हैं — पूरे मॉड्यूल के बजाय विशिष्ट विफल IPM डिवाइस को प्रतिस्थापित करते हैं। यह एक लागत प्रभावी विकल्प है जब ट्रांजिस्टर आसपास के सर्किट्री को विनाशकारी क्षति के बिना अलगाव में विफल हो जाता है।

उन ड्राइव के लिए जहां ट्रांजिस्टर विफलता ने माध्यमिक क्षति का कारण बना है, एक पूर्ण मॉड्यूल विनिमय अधिक विश्वसनीय मार्ग है। दोनों विकल्पों के लिए मरम्मत सुविधा द्वारा पूर्ण SPMC-11 मॉड्यूल का मूल्यांकन करने की आवश्यकता होती है।
