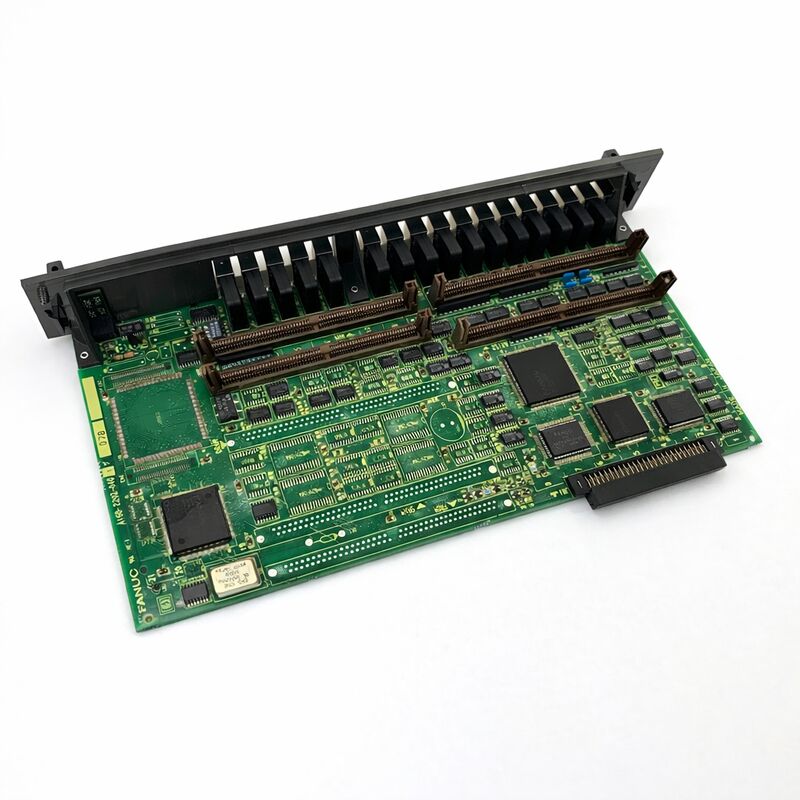

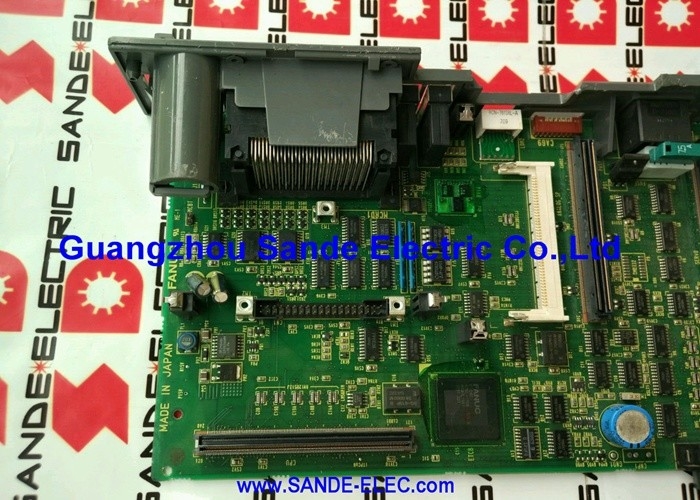

FANUC A16B-2202-0726 | F16M / F16T I/O PCB — 104DI / 72DO, बिना हाई-स्पीड स्किप के, सीरीज़ 16-A

पार्ट नंबर: A16B-2202-0726

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: I/O इंटरफ़ेस PCB (DI/DO बोर्ड)

बोर्ड सीरीज़: A16B-2202

विवरण: PCB — DI/DO: 104/72 बिना हाई-स्पीड स्किप के, F16M/T

अवलोकन

A16B-2202-0726 FANUC के F16M और F16T CNC कंट्रोलर के लिए I/O इंटरफ़ेस प्रिंटेड सर्किट बोर्ड है — सीरीज़ 16-A मशीनिंग सेंटर और टर्निंग सेंटर वेरिएंट। यह CNC कंट्रोलर के PMC (प्रोग्रामेबल मशीन कंट्रोलर) और मशीन टूल के फ़ील्ड डिवाइस के बीच डिस्क्रीट डिजिटल इनपुट और आउटपुट इंटरफ़ेस प्रदान करता है, जो एक सिंगल बोर्ड के माध्यम से 104 डिजिटल इनपुट और 72 डिजिटल आउटपुट ले जाता है।

F16M और F16T कंट्रोलर — पहले के 16-A जनरेशन के उत्तराधिकारी — प्रतिस्पर्धी कीमतों पर उत्पादन मशीनिंग के लिए वास्तव में उच्च-क्षमता नियंत्रण समाधान प्रदान करने वाले पहले FANUC CNC प्लेटफ़ॉर्म में से थे।

वे मानक FANUC प्रोग्रामिंग वातावरण चलाते थे, अल्फा ड्राइव सिस्टम का समर्थन करते थे, और उस तरह की मशीनिंग प्रदर्शन की पेशकश करते थे जिसकी सटीक पुर्जों के निर्माण के लिए आवश्यकता होती थी।

I/O बोर्ड वह घटक है जो इस कंट्रोलर की सभी बुद्धिमत्ता को भौतिक मशीन से जोड़ता है: टूल-चेंज मैकेनिज्म, कूलेंट सिस्टम, एक्सिस लिमिट स्विच, डोर इंटरलॉक, हाइड्रोलिक्स, और सभी डिस्क्रीट कंट्रोल तत्व जो एक मशीनिंग सेंटर को एक पूर्ण उत्पादन प्रणाली बनाते हैं।

"W/O हाई-स्पीड स्किप" पदनाम एक महत्वपूर्ण पहचानकर्ता है।

हाई-स्पीड स्किप फ़ंक्शन CNC को इन-प्रोसेस गेजिंग प्रोब या टच सेंसर से हाई-स्पीड स्किप सिग्नल का पता लगाने और मानक I/O स्कैन की विलंबता के बिना वर्तमान एक्सिस स्थिति को तुरंत रिकॉर्ड करने की अनुमति देता है।

A16B-2202-0726 में यह सर्किट शामिल नहीं है — यह उन मशीनों के लिए संस्करण है जिन्हें इन-प्रोसेस गेजिंग या हाई-स्पीड माप अनुप्रयोगों की आवश्यकता नहीं होती है। स्किप फ़ंक्शन वाला इसका साथी A16B-2202-0725 है (जो समान 104DI/72DO गणना को स्किप इनपुट के साथ ले जाता है)।

मुख्य विनिर्देश

104DI / 72DO — I/O पॉइंट क्षमता

F16M द्वारा नियंत्रित एक मशीनिंग सेंटर बहुत अधिक I/O ट्रैफिक उत्पन्न करता है। टूल मैगज़ीन के पॉकेट कन्फर्म इनपुट, ऑटोमैटिक टूल चेंजर के सीक्वेंस स्टेटस सिग्नल, कूलेंट सिस्टम के फ्लो और लेवल स्विच, पैलेट सिस्टम के पोजीशन कन्फर्म, चिप कन्वेयर के फॉल्ट इनपुट, हाइड्रोलिक प्रेशर सेंसर, डोर इंटरलॉक्ड सेफ्टी इनपुट — और आउटपुट साइड पर, सभी न्यूमेटिक और हाइड्रोलिक फ़ंक्शन के लिए सोलनॉइड कमांड, कूलेंट वाल्व सिग्नल, इंडिकेटर लाइट, और साइकिल स्टार्ट आउटपुट।

एक पूर्ण-विशेषताओं वाली मशीनिंग सेंटर आसानी से 60–80 इनपुट और 40–50 आउटपुट पॉइंट का उपयोग कर सकती है।

A16B-2202-0726 की 104/72 क्षमता मशीन बिल्डर को विकल्पों के लिए जगह के साथ एक पूर्ण मशीन के लिए हेडरूम देती है।

72 आउटपुट मशीन के 24V DC रिले कॉइल, सोलनॉइड वाल्व और इंडिकेटर सर्किट को सीधे ड्राइव करते हैं।

प्रत्येक आउटपुट सर्किट में एक परिभाषित करंट रेटिंग होती है — आमतौर पर प्रति पॉइंट लगभग 200mA — जो मानक औद्योगिक रिले कॉइल और सोलनॉइड विनिर्देशों से मेल खाती है।

इस रेटिंग को पार करने से आउटपुट ट्रांजिस्टर क्षतिग्रस्त हो जाते हैं। सही आकार के आउटपुट फ़्यूजिंग और सही ढंग से निर्दिष्ट लोड मशीन के विद्युत डिजाइन के महत्वपूर्ण पहलू हैं।

हाई-स्पीड स्किप — इस बोर्ड में क्या कमी है और यह कब मायने रखता है

हाई-स्पीड स्किप फ़ंक्शन इन-प्रोसेस माप प्रोब से लैस मशीनों के लिए प्रासंगिक है — एक Renishaw या Heidenhain प्रोब जो मशीन पर रहते हुए मशीन वाले हिस्से को मापता है, उसे हटाए बिना।

जब प्रोब वर्कपीस के संपर्क में आता है, तो यह एक स्किप सिग्नल उत्पन्न करता है। CNC को संपर्क के क्षण में सटीक एक्सिस स्थिति को माइक्रोसेकंड परिशुद्धता के साथ रिकॉर्ड करना चाहिए, भले ही उस क्षण में PLC स्कैन चक्र कहीं भी हो।

मानक I/O — जैसे A16B-2202-0726 — PMC स्कैन चक्र पर इनपुट को संसाधित करता है।

स्कैन चक्र विलंबता का परिचय देता है। धीमी फीड दरों पर एक सुविधा को मापने वाले प्रोब के लिए, यह विलंबता स्वीकार्य हो सकती है।

उत्पादन में आमतौर पर उपयोग की जाने वाली फीड दरों पर उच्च-सटीकता इन-प्रोसेस गेजिंग के लिए, मानक I/O स्कैन की विलंबता बहुत अधिक होती है, और हाई-स्पीड स्किप सर्किट की आवश्यकता होती है।

यदि A16B-2202-0726 वाली मशीन को बाद में इन-प्रोसेस गेजिंग जोड़ने की आवश्यकता होती है, तो हाई-स्पीड स्किप इनपुट प्राप्त करने के लिए I/O बोर्ड को A16B-2202-0725 में बदलना होगा।

यह एक हार्डवेयर परिवर्तन है, पैरामीटर परिवर्तन नहीं।

सोर्सिंग और प्रतिस्थापन संबंधी विचार

A16B-2202-0726 बंद कर दिया गया है। जब मूल बोर्ड विफल हो जाता है, तो प्रतिस्थापन आफ्टरमार्केट आपूर्ति श्रृंखला से आता है। 0726 (स्किप के बिना) और 0725 (स्किप के साथ) दोनों स्थापित सेवा इतिहास के साथ ज्ञात मात्राएं हैं। आपूर्तिकर्ता अक्सर दोनों वेरिएंट स्टॉक करते हैं।

प्रतिस्थापन प्रक्रिया सीधी है: भौतिक बोर्ड स्वैप, सभी कनेक्टर सीटिंग की पुष्टि, और CNC के I/O डायग्नोस्टिक स्क्रीन के माध्यम से कार्यात्मक सत्यापन।

I/O बोर्ड के लिए कोई विशिष्ट पैरामीटर नहीं हैं जिन्हें कॉन्फ़िगर करने की आवश्यकता है — इस बोर्ड के लिए CNC के PMC पैरामीटर में संग्रहीत PMC के I/O एड्रेस असाइनमेंट और बोर्ड स्वैप को अपरिवर्तित छोड़ देते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: A16B-2202-0726 पर कई आउटपुट पॉइंट काम करना बंद कर दिए हैं। PMC आउटपुट कमांड सही पाए गए हैं। क्या बोर्ड विफल हो गया है?

सही PMC कमांड के साथ कई मृत आउटपुट पॉइंट आउटपुट ट्रांजिस्टर विफलता के अनुरूप हैं — आमतौर पर शॉर्ट सर्किट से ओवरकरंट या कनेक्टेड लोड पर इंडक्टिव किकबैक के कारण।

जांचें कि क्या विफल आउटपुट एक ही कनेक्टर पर हैं या एक सामान्य ग्राउंड रिटर्न साझा करते हैं।

यदि विफल पॉइंट समूह के लिए आउटपुट फ़्यूज लगे हैं, तो पहले उनकी जांच करें। यदि फ़्यूज बरकरार हैं और आउटपुट मृत रहते हैं, तो बोर्ड के आउटपुट ड्राइवर अनुभाग विफल हो गया है और बोर्ड प्रतिस्थापन की आवश्यकता है।

Q2: CNC A16B-2202-0726 से जुड़े I/O संचार अलार्म दिखाता है। बोर्ड कनेक्टर को फिर से सीट किया गया है। और क्या जांचना चाहिए?

कनेक्टर को फिर से सीट करने के बाद, I/O बोर्ड के 24V DC सप्लाई वोल्टेज की जांच करें। अंडर-वोल्टेज की स्थिति संचार अलार्म का कारण बनती है जो बोर्ड विफलता की नकल करते हैं।

वोल्टेज ड्रॉप को सप्लाई वायरिंग में पता लगाने के लिए बोर्ड के 24V इनपुट टर्मिनलों पर सप्लाई मापें — सप्लाई स्रोत पर नहीं।

I/O बोर्ड और CNC के मुख्य बोर्ड के बीच I/O बस केबल में किसी भी क्षति या ढीले संपर्कों की भी जांच करें।

Q3: मशीन को इन-प्रोसेस गेजिंग क्षमता जोड़ने की आवश्यकता है। क्या A16B-2202-0726 एक प्रोबिंग सिस्टम का समर्थन कर सकता है?

A16B-2202-0726 में सटीक इन-प्रोसेस गेजिंग के लिए आवश्यक हाई-स्पीड स्किप इनपुट सर्किट नहीं है। सटीक प्रोब स्थिति कैप्चर के लिए मानक I/O इनपुट विलंबता बहुत अधिक है। इन-प्रोसेस गेजिंग जोड़ने के लिए, I/O बोर्ड को A16B-2202-0725 (जिसमें हाई-स्पीड स्किप इनपुट है) से बदलना होगा।

मशीन के PMC प्रोग्राम को प्रोब लॉजिक को संभालने के लिए अपडेट करने की भी आवश्यकता है, और स्किप फ़ंक्शन के लिए CNC पैरामीटर को कॉन्फ़िगर करने की आवश्यकता है।

Q4: A16B-2202-0726 पर कुछ इनपुट रुक-रुक कर गलत स्थिति पढ़ रहे हैं। प्रभावित इनपुट की वायरिंग की जांच की गई है और यह सही है। क्या बोर्ड विफल हो रहा है?

सही वायरिंग की पुष्टि के साथ रुक-रुक कर इनपुट मिसरीड्स उम्र बढ़ने वाले बोर्ड पर इनपुट फ़िल्टर कैपेसिटर के क्षरण का संकेत देते हैं।

इनपुट फ़िल्टर कैपेसिटर ऑप्टिकल आइसोलेटर तक पहुंचने से पहले 24V इनपुट सिग्नल को स्मूथ करते हैं।

जैसे-जैसे कैपेसिटर पुराने होते जाते हैं, उनकी फ़िल्टरिंग प्रभावशीलता कम हो जाती है, जिससे शोर क्षणिक झूठे इनपुट रीडिंग का उत्पादन करते हैं।

यह लक्षण तापमान पर निर्भर है — यह आमतौर पर बोर्ड के संचालन में गर्म होने पर बिगड़ जाता है। बोर्ड प्रतिस्थापन या कैपेसिटर-स्तरीय नवीनीकरण इसे हल करता है।

Q5: एक ही सीरीज़ 16-A मॉडल की एक अलग मशीन से एक प्रतिस्थापन A16B-2202-0726 उपलब्ध है। क्या इसका सीधे उपयोग किया जा सकता है?

एक समान कंट्रोलर प्लेटफ़ॉर्म से A16B-2202-0726 सीधे इंटरचेंजेबल है — बोर्ड एक मानक आइटम है जिसमें उस पर कोई मशीन-विशिष्ट कॉन्फ़िगरेशन संग्रहीत नहीं है।

इस बोर्ड के लिए CNC के PMC पैरामीटर में PMC का I/O एड्रेस मैपिंग संग्रहीत है, न कि बोर्ड पर।

प्रतिस्थापन बोर्ड स्थापित करने के बाद, I/O पॉइंट को किसी भी पैरामीटर परिवर्तन के बिना काम करना चाहिए।

सभी अपेक्षित इनपुट और आउटपुट सही ढंग से प्रतिक्रिया कर रहे हैं इसकी पुष्टि करने के लिए स्थापना के बाद CNC के I/O डायग्नोस्टिक स्क्रीन के माध्यम से सत्यापित करें।
