| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2202-0790 |

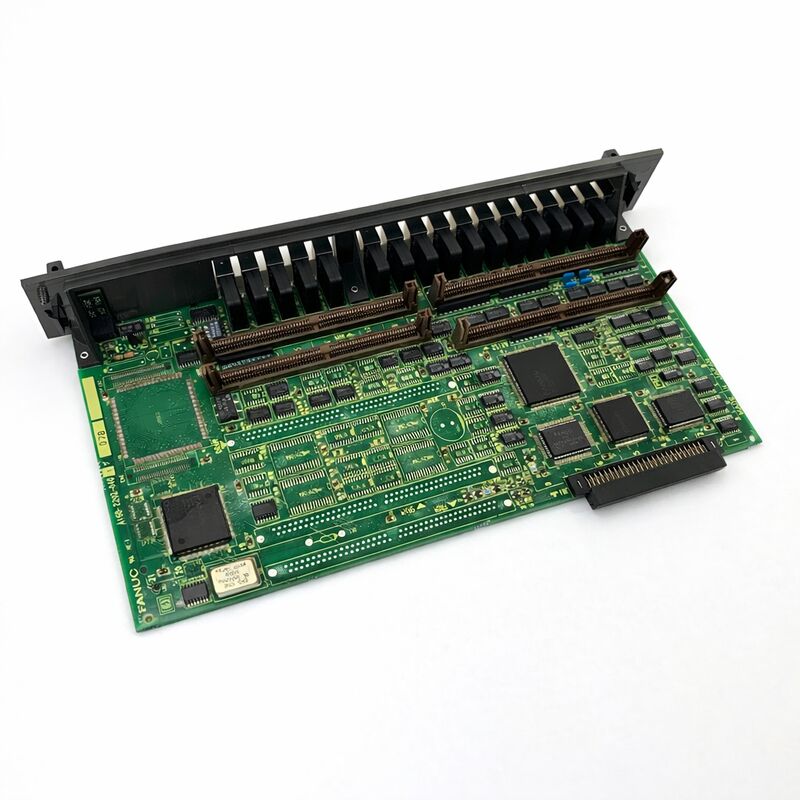

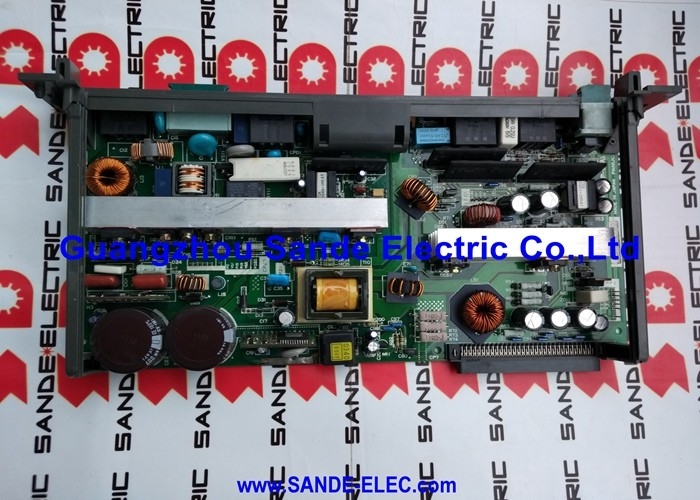

भाग संख्याःA16B-2202-0790
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:ऑपरेटर पैनल I/O पीसीबी
बोर्ड श्रृंखलाःA16B-2202
संगत प्रणालियाँ:FANUC श्रृंखला 16 / 18 सीएनसी और संगत
A16B-2202-0790 FANUC की A16B-2202 श्रृंखला का एक ऑपरेटर पैनल I/O प्रिंटेड सर्किट बोर्ड है। This board belongs to the cluster of I/O interface PCBs in FANUC's Series 16 and 18 controller ecosystem that connect the CNC controller's PMC ladder program to the machine tool's operator panel hardware.
The A16B-2202 series covers a well-defined range of these I/O boards — different variants serve different input/output channel counts and electrical configurations — and the -0790 is one variant in this established family.
ऑपरेटर पैनल I/O बोर्ड का उद्देश्य सीधा हैः यह मानव ऑपरेटर और सीएनसी नियंत्रक के बीच विद्युत इंटरफेस है।
जब कोई ऑपरेटर फीडर रेट ओवरराइड बटन दबाता है, मोड चयनकर्ता स्विच पर एक मोड का चयन करता है, या चक्र प्रारंभ बटन दबाता है, तो वे भौतिक क्रियाएं विद्युत संकेत उत्पन्न करती हैं।
आई/ओ पीसीबी उन संकेतों को प्राप्त करता है, उन्हें डिजिटल अवस्थाओं में परिवर्तित करता है, और उन्हें पीएमसी के इनपुट रजिस्टरों में प्रस्तुत करता है।पीएमसी सीढ़ी कार्यक्रम इन इनपुट को पढ़ता है और उपयुक्त सीएनसी कार्यों को सक्षम करके या उपयुक्त मशीन आउटपुट ड्राइव करके प्रतिक्रिया करता है.
वापसी पथ भी उतना ही महत्वपूर्ण है। पैनल पर प्रत्येक संकेतक दीपक, चक्र चलने वाली रोशनी, धुरी सक्रिय संकेतक, अलार्म प्रकाश, पीएमसी के आउटपुट तर्क द्वारा संचालित होता है।आई/ओ पीसीबी पर आउटपुट सर्किट इन तार्किक आउटपुट कमांड लेते हैं और उन्हें वर्तमान में परिवर्तित करते हैं जो भौतिक लैंप को रोशन करता है.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-2202-0790 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | ऑपरेटर पैनल I/O पीसीबी |
| बोर्ड श्रृंखला | A16B-2202 |
| संगत प्रणालियाँ | FANUC श्रृंखला 16 / 18 सीएनसी और संगत |
| आवेदन | ऑपरेटर पैनल डिजिटल I/O इंटरफ़ेस |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
ऑपरेटर पैनल और सीएनसी नियंत्रक के बीच संबंध पूरी तरह से आई/ओ पीसीबी के माध्यम से मध्यस्थता है। यह डिजाइन द्वारा है।
पैनल से भौतिक वायरिंग - स्विच, दीपक और चयनकर्ताओं के लिए दर्जनों या सैकड़ों व्यक्तिगत कंडक्टर - सीएनसी नियंत्रक के मुख्य तर्क से सीधे कनेक्ट नहीं होता है।यह आई/ओ पीसीबी से जुड़ा हुआ हैआई/ओ पीसीबी सिग्नल कंडीशनिंग, सुरक्षा और विद्युत इंटरफेस प्रदान करता है जो फील्ड सिग्नल को नियंत्रक संगत तर्क स्तरों में परिवर्तित करता है।
यह पृथक्करण कई उद्देश्यों को पूरा करता है।
पैनल के फील्ड वायरिंग से शोर, स्विचिंग ट्रांजिंट और पास के पावर कंडक्टरों से क्रॉस-कपलिंग हो सकती है।
आई/ओ पीसीबी के इनपुट सर्किट इन संकेतों को फ़िल्टर करते हैं और डिबॉन्स करते हैं ताकि पीएमसी स्वच्छ, विश्वसनीय डेटा प्राप्त करे।
आई/ओ पीसीबी पर आउटपुट सर्किट इंडिकेटर लैंप के लिए अपेक्षाकृत उच्च धाराओं को संचालित करते हैं जो सीधे कनेक्ट होने पर नियंत्रक के लॉजिक सर्किट को नुकसान पहुंचाएंगे।
पीएमसी एफएएनयूसी के आई/ओ लिंक सीरियल बस के माध्यम से आई/ओ पीसीबी के साथ संवाद करता है।
इस सीरियल कनेक्शन का अर्थ है कि नियंत्रक कैबिनेट और ऑपरेटर पैनल के बीच भौतिक दूरी व्यक्तिगत सिग्नल तारों की लंबाई द्वारा सीमित नहीं है।
आई/ओ लिंक केबल नियंत्रक और आई/ओ पीसीबी के बीच सभी चैनल डेटा को एक उच्च गति सीरियल डेटा स्ट्रीम के रूप में ले जाता है।
आई/ओ पीसीबी इन आंकड़ों को deserializes और तदनुसार भौतिक आउटपुट ड्राइव करता है।
ऑपरेटर पैनल I/O बोर्ड की खराबी एक सीएनसी प्रणाली में ऑपरेटर द्वारा सबसे अधिक दिखाई देने वाली खराबी में से एक है।
पैनल ऑपरेटर और मशीन के बीच प्राथमिक इंटरफेस है। जब I/O बोर्ड विफल हो जाता है, तो विफलता तुरंत स्पष्ट होती हैः बटन जवाब देना बंद कर देते हैं, संकेतक गलत स्थिति दिखाते हैं,या मशीन स्वचालित मोड में प्रवेश करने से इनकार कर देता है क्योंकि इसकी सुरक्षा इंटरलॉक इनपुट सही ढंग से नहीं पढ़ा जा रहा है.
सीएनसी की पीएमसी डायग्नोस्टिक स्क्रीन प्राथमिक डायग्नोस्टिक उपकरण हैं। ये स्क्रीन सिस्टम में प्रत्येक आई/ओ पते की लाइव स्थिति दिखाती हैं।
एक अनुभवी तकनीशियन एक विशिष्ट पैनल बटन के लिए इनपुट पते की निगरानी करता है जबकि भौतिक रूप से बटन को दबाता और छोड़ता है।
यदि पता स्थिति बदलता है, तो उस चैनल के लिए इनपुट सर्किट कार्यात्मक है. यदि ऐसा नहीं होता है, तो दोष बोर्ड, वायरिंग, या पैनल डिवाइस में ही है.
एक साथ होने वाली कई इनपुट या आउटपुट विफलताएं ️ विशेष रूप से एक कनेक्टर समूह में ️ तारों की समस्या के बजाय बोर्ड की खराबी का संकेत देती हैं।
व्यक्तिगत वायरिंग दोष आमतौर पर एक समय में एक संकेत को प्रभावित करते हैं; बोर्ड दोष एक सामान्य इनपुट या आउटपुट ड्राइवर साझा करने वाले कई चैनलों को प्रभावित करते हैं।
A16B-2202 श्रृंखला में कई वेरिएंट शामिल हैं जो विभिन्न I/O चैनल गिनती और विद्युत प्रकारों की सेवा करते हैं।
वेरिएंटों को उनके इनपुट की संख्या, आउटपुट की संख्या, चाहे वे हाई-स्पीड स्किप (HDI) फ़ंक्शन शामिल करें, और उनके विद्युत प्रकार (स्रोत या सिंक) द्वारा प्रतिष्ठित किया जाता है।
सही प्रतिस्थापन चुनने के लिए स्थापित बोर्ड के सटीक भाग संख्या को जानना आवश्यक है।
-0790 वेरिएंट A16B-2202 परिवार के भीतर अपनी विशिष्ट I/O कॉन्फ़िगरेशन की सेवा करता है।इसे एक अलग प्रत्यय संस्करण के साथ प्रतिस्थापित करना, यहां तक कि एक समान चैनल की संख्या के साथ, गलत विद्युत प्रकार या असंगत I / O पते के आवंटन का जोखिम है.
हमेशा एक सटीक भाग संख्या मिलान स्रोत.
प्रश्न 1: मशीन पैनल के मोड चयनकर्ता और कुछ बटन ने पास में बिजली की घटना के बाद प्रतिक्रिया देना बंद कर दिया। सीएनसी कोई अलार्म नहीं दिखाता है। क्या A16B-2202-0790 क्षतिग्रस्त हो सकता है?
बिजली की घटनाएं भवन की विद्युत आपूर्ति या पैनल से लंबी केबल रन के माध्यम से नियंत्रण कैबिनेट में वोल्टेज ट्रांजिट पेश कर सकती हैं।आई/ओ पीसीबी सीधे फील्ड वायरिंग से जुड़े होते हैं और इस पथ से क्षणिक ऊर्जा को अवशोषित कर सकते हैं.
इनपुट सुरक्षा सर्किट विफल हो सकते हैं, जिससे इनपुट चैनल गैर-कार्यात्मक हो जाते हैं, भले ही बोर्ड चालू हो।
सीएनसी कोई अलार्म नहीं दिखाता है क्योंकि पीएमसी अभी भी चल रहा है - यह सिर्फ पैनल इनपुट संकेत प्राप्त नहीं कर रहा है।
बोर्ड की प्रतिस्थापन उचित प्रतिक्रिया है।
प्रश्न 2: पैनल पर कई संकेत दीपक हमेशा जलते हैं, मशीन की वास्तविक स्थिति की परवाह किए बिना। A16B-2202-0790 पर इसका कारण क्या हो सकता है?
सही PMC तर्क स्थिति के साथ स्थायी रूप से रोशनी आउटपुट (PMC आदेश आउटपुट बंद) बोर्ड पर एक विफल आउटपुट ड्राइवर अनुभाग इंगित करते हैं। आउटपुट ड्राइवर एक वायरिंग दोष से क्षतिग्रस्त हो सकते हैं,दीपक की आपूर्ति पर एक ओवरवोल्टेज, या बस घटक उम्र बढ़ने।
यह सत्यापित करें कि दीपक की आपूर्ति का वोल्टेज विनिर्देश के भीतर है।
यदि यह सही है और पीएमसी आउटपुट बंद करने का आदेश दे रहा है, बोर्ड पर आउटपुट ड्राइवर आईसी विफल हो गया है। बोर्ड को बदलें।
Q3: नियंत्रक और A16B-2202-0790 के बीच I/O लिंक कनेक्शन में संचार त्रुटि अलार्म दिखाई देता है। केबल ठीक दिखाई देता है। क्या जांच की जानी चाहिए?
पुष्टि की गई अच्छी केबल के साथ I/O लिंक संचार त्रुटि I/O लिंक पते के संघर्ष के कारण हो सकती है (यदि बोर्ड को हाल ही में प्रतिस्थापित या पुनः कॉन्फ़िगर किया गया था),बोर्ड पर एक दोषपूर्ण I/O लिंक इंटरफ़ेस सर्किट, या नियंत्रक पक्ष पर I/O लिंक इंटरफ़ेस के साथ एक समस्या।
सीएनसी के आई/ओ असाइनमेंट पैरामीटर के साथ बोर्ड पर आई/ओ लिंक पते की सेटिंग की जाँच करें.
यदि पता सही है और अलार्म जारी है, तो बोर्ड का I/O लिंक इंटरफ़ेस सर्किट विफल हो सकता है।
Q4: हाल ही में एक रखरखाव तकनीशियन ने मशीन कैबिनेट के अंदर काम किया। इसके बाद, कुछ पैनल कार्य अनियमित थे। कोई दृश्य क्षति स्पष्ट नहीं है। क्या हुआ?
कैबिनेट कार्य के बाद अनियमित पैनल कार्य आम तौर पर आंशिक रूप से खाली कनेक्टर का संकेत देते हैं।
कैबिनेट में काम के दौरान तकनीशियन ने गलती से आई/ओ पीसीबी पर एक कनेक्टर को परेशान किया हो सकता है। बिजली बंद करें, कनेक्टरों को A16B-2202-0790 पर ढूंढें और प्रत्येक को दृढ़ता से फिर से सील करें।
यह भी जांचें कि कोई भी केबल जो गलती से डिस्कनेक्ट या चिपका हुआ हो।
अधिकतर मामलों में, यह बोर्ड के प्रतिस्थापन के बिना समस्या को हल करता है।
प्रश्न 5: मशीन में 0i-TB नियंत्रण है, लेकिन प्रलेखन में A16B-2202-0790 को सीरीज 16/18 बोर्ड के रूप में सूचीबद्ध किया गया है। क्या इसका उपयोग किया जा सकता है?
0i-TB के साथ संगतता नियंत्रक के I/O विन्यास पर निर्भर करती है.A16B-2202 परिवार के कुछ I/O पीसीबी का उपयोग कई FANUC नियंत्रक पीढ़ियों में किया जाता है जब I/O लिंक वास्तुकला और पता सीमा संगत होती है.
0i-TB विन्यास के साथ विशिष्ट बोर्ड की संगतता की पुष्टि मशीन के विद्युत प्रलेखन की जाँच करके या FANUC सेवा संदर्भ से परामर्श करके की जाती है।
कभी भी ऐसे बोर्ड को ऐसे कॉन्फ़िगरेशन में स्थापित न करें जहां संगतता की स्पष्ट रूप से पुष्टि नहीं की गई हो।
