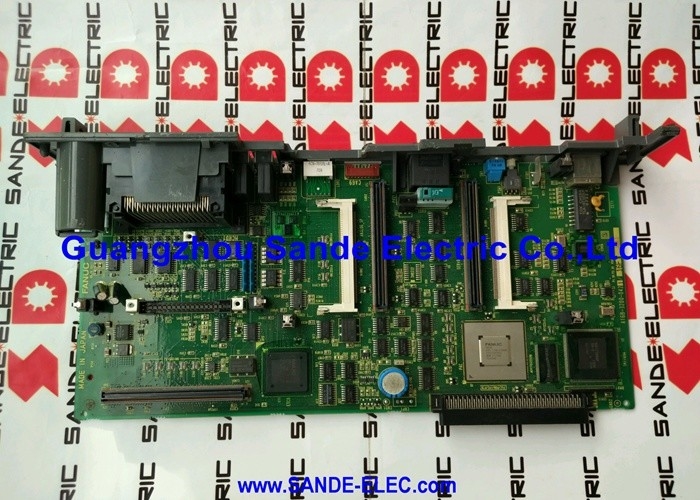

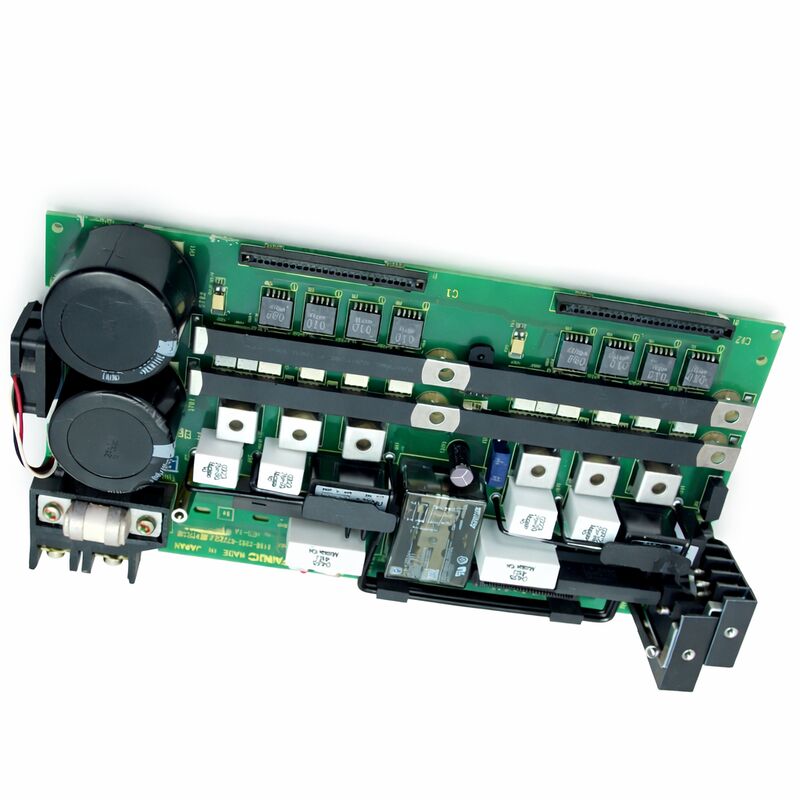

फैनुक A16b-2202-0772 पीसी बोर्ड अल्फा ड्राइव यूनिट A16B22020772 A16B-22O2-O772

FANUC A16B-2202-0772

भाग संख्याःA16B-2202-0772

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:ऑपरेटर पैनल I/O पीसीबी

बोर्ड श्रृंखलाःA16B-2202

संगत प्रणालियाँ:FANUC श्रृंखला 16 / 18 सीएनसी और संगत

अवलोकन

A16B-2202-0772 FANUC की A16B-2202 श्रृंखला का एक ऑपरेटर पैनल I/O प्रिंटेड सर्किट बोर्ड है। It belongs to the cluster of I/O boards in FANUC's Series 16 and 18 controller ecosystem that handle the communication between the CNC controller's PMC and the machine tool's operator interface hardware.

ऑपरेटर पैनल I/O बोर्डों में संकेत होते हैं जो मानव-मशीन इंटरफेस को काम करते हैं: मशीन के पैनल पर प्रत्येक बटन दबाए जाने पर इस बोर्ड के माध्यम से प्राप्त किया जाता है,और हर सूचक दीपक स्थिति पीएमसी सीढ़ी द्वारा संचालित इस बोर्ड के माध्यम से आउटपुट है.

A16B-2202 श्रृंखला श्रृंखला 16 और 18 अनुप्रयोगों के लिए FANUC I/O पीसीबी की एक श्रृंखला को कवर करती है, जो विभिन्न चैनल गिनती और I/O प्रकारों को कवर करती है।

इस श्रृंखला के भीतर, व्यक्तिगत वेरिएंटों को उनके इनपुट की संख्या, आउटपुट की संख्या और विद्युत प्रकार द्वारा परिभाषित किया जाता है ∙ यह निर्धारित करते हुए कि वे किन मशीनों और पैनल कॉन्फ़िगरेशनों की सेवा करते हैं।

-0772 एक ऐसा परिभाषित संस्करण है, जिसे FANUC सीरीज 16/18 सिस्टम पदानुक्रम के भीतर अपने विशिष्ट ऑपरेटर पैनल I/O अनुप्रयोग के लिए कॉन्फ़िगर किया गया है।

ये बोर्ड कंट्रोलर कैबिनेट के अंदर लगाए जाते हैं और ऑपरेटर पैनल के वायरिंग से जुड़े होते हैं।

वे बटन, कुंजी स्विच, चयन स्विच और आपातकालीन स्टॉप सर्किट से इनपुट सिग्नल प्राप्त करते हैं और वे संकेत दीपक, ध्वनि अलार्म,और अन्य पैनल प्रतिक्रिया उपकरण.

उनकी विश्वसनीयता मशीन ऑपरेटर के लिए सीधे दिखाई देती है ∙ एक दोषपूर्ण ऑपरेटर पैनल I/O बोर्ड से गायब या गलत पैनल प्रतिक्रियाएं उत्पन्न होती हैं जो मशीन के संचालन के दौरान तुरंत स्पष्ट होती हैं।

प्रमुख विनिर्देश

ऑपरेटर पैनल इंटरफेस क्या इस बोर्ड करता है

सीएनसी मशीन उपकरण का ऑपरेटर पैनल वह बिंदु है जहां मानव ऑपरेटर मशीन के साथ बातचीत करता है।

पैनल से, ऑपरेटर कार्यक्रमों को शुरू और रोकता है, ऑपरेटिंग मोड का चयन करता है, अक्ष आंदोलन को सक्षम करता है, धुरी और शीतलक कार्यों को नियंत्रित करता है, और अलार्मों को स्वीकार करता है।

इनमें से प्रत्येक बातचीत के लिए पैनल हार्डवेयर से सीएनसी नियंत्रक तक एक भौतिक विद्युत संकेत पथ की आवश्यकता होती है।

A16B-2202-0772 इनपुट पक्ष पर संकेत पथ प्रदान करता हैः जब ऑपरेटर एक बटन दबाता है, तो पैनल स्विच एक सर्किट बंद कर देता है।आई/ओ पीसीबी इस बंद का पता लगाता है और इसे एक तार्किक इनपुट राज्य के रूप में पीएमसी को प्रस्तुत करता है.

पीएमसी सीढ़ी कार्यक्रम इस स्थिति को पढ़ता है और प्रतिक्रिया देता है

आउटपुट पक्ष पर, पीएमसी ड्राइव संकेतक बताता हैः मोड अब सक्रिय है, धुरी चल रही है, टूल चेंजर तैयार है।

आई/ओ पीसीबी इन तार्किक आउटपुट स्थितियों को पीएमसी से लेता है और इसके आउटपुट टर्मिनलों से जुड़े इंडिकेटर लैंप सर्किट या रिले कॉइल्स के माध्यम से वर्तमान चलाता है।

मशीन पर प्रत्येक पैनल बटन और प्रत्येक पैनल संकेतक इस तार्किक पथ से चलता है।

आई/ओ पीसीबी हार्डवेयर है जो इसे संभव बनाता है।

स्रोत और सिंक सम्मेलन

A16B-2202 श्रृंखला में ऑपरेटर पैनल I/O पीसीबी को स्रोत प्रकार और सिंक प्रकार के विद्युत विन्यास में निर्मित किया जाता है। दोनों प्रकार आउटपुट ड्राइवर सर्किट में वर्तमान प्रवाह की दिशा को परिभाषित करते हैं।

स्रोत-प्रकार के आउटपुट बोर्ड से भार को धारा की आपूर्ति करते हैं। बोर्ड वर्तमान स्रोत के रूप में कार्य करता है।

लोड एक दीपक या रिले कॉइल बोर्ड के आउटपुट टर्मिनल और जमीन के बीच जुड़ता है। जब पीएमसी आउटपुट को सक्रिय करता है, तो बोर्ड लोड के माध्यम से वर्तमान चलाता है।

सिंक-प्रकार के आउटपुट जमीन तक विद्युत मार्ग प्रदान करते हैं। बोर्ड विद्युत सिंक के रूप में कार्य करता है।

जब पीएमसी आउटपुट को सक्रिय करता है, तो बोर्ड आउटपुट टर्मिनल को जमीन की ओर खींचता है, सर्किट को पूरा करता है।

स्थापित बोर्ड का प्रकार पैनल के वायरिंग से मेल खाना चाहिए। स्रोत-प्रकार के बोर्ड को स्थापित करना जहां सिंक-प्रकार के बोर्ड की अपेक्षा की जाती है या इसके विपरीत पैनल आउटपुट फ़ंक्शन गलत या अनुपस्थित होता है।हमेशा एक प्रतिस्थापन के स्रोत से पहले अपने लेबल से स्थापित बोर्ड के विद्युत प्रकार की पुष्टि.

दोष के लक्षण और निदान

जब A16B-2202-0772 बोर्ड में खराबी होती है, तो ऑपरेटर पैनल पर लक्षण दिखाई देते हैं।इनपुट जो अब पंजीकरण नहीं करते हैं ️ बटन दबाएं जो कोई सीएनसी प्रतिक्रिया उत्पन्न नहीं करते हैं ️ या आउटपुट जो स्थायी रूप से चालू या स्थायी रूप से बंद हैं, बोर्ड की खराबी या फील्ड वायरिंग समस्या का संकेत देते हैं.

सीएनसी की पीएमसी डायग्नोस्टिक स्क्रीन प्रत्यक्ष डायग्नोस्टिक उपकरण प्रदान करती है।प्रत्येक स्विच को शारीरिक रूप से संचालित करते समय इनपुट रजिस्टर की निगरानी करने से यह पुष्टि होती है कि क्या बोर्ड सिग्नल प्राप्त कर रहा है और प्रसारित कर रहा है.

यदि PMC स्विच चालू होने पर सही इनपुट स्थिति दिखाता है, तो बोर्ड उस चैनल के लिए काम कर रहा है।

यदि स्विच संचालित होने के दौरान पीएमसी में कोई परिवर्तन नहीं दिखाई देता है और स्विच और वायरिंग की पुष्टि ठीक है, तो उस चैनल के लिए बोर्ड का इनपुट सर्किट विफल हो गया है।

आउटपुट दोषों का निदान इसी प्रकार PMC के मजबूर-आउटपुट फ़ंक्शन का उपयोग करके एक विशिष्ट आउटपुट स्थिति को कमांड करने और पैनल पर पुष्टि करके किया जाता है कि क्या संबंधित दीपक या उपकरण प्रतिक्रिया करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: नियंत्रक कैबिनेट में रखरखाव प्रक्रिया के बाद ऑपरेटर पैनल के कई बटन काम करना बंद कर दिए। वायरिंग बरकरार प्रतीत होती है। क्या A16B-2202-0772 गलती हो सकती है?

नियंत्रक कैबिनेट में रखरखाव कार्य अनचाहे कनेक्टर गड़बड़ी का कारण बन सकता है. निष्कर्ष निकालने से पहले बोर्ड दोषपूर्ण है,पैनल वायरिंग और I/O PCB के बीच सभी कनेक्टर पूरी तरह से बैठे हैं.

एक आंशिक रूप से अनसेटेड कनेक्टर आपके द्वारा वर्णित पैटर्न का उत्पादन करता है - एक साथ विफल होने वाले कई इनपुट।

सभी कनेक्टरों को फिर से लगाएं, पैनल के कार्य का परीक्षण करें, और यदि कनेक्शन सीटों की पुष्टि के साथ दोष बना रहता है, तो क्षति के लिए बोर्ड की जांच करें।

Q2: पैनल इंडिकेटर लैंप सभी स्थायी रूप से प्रज्वलित होते हैं, चाहे PMC की स्थिति की परवाह किए बिना। क्या यह I/O PCB दोष है या वायरिंग दोष है?

सही पीएमसी स्थिति के बावजूद स्थायी रूप से रोशनी वाले आउटपुट आउटपुट ड्राइवर सर्किट या वायरिंग में शॉर्ट सर्किट की स्थिति का संकेत देते हैं।

जांचें कि दीपक सर्किट का सामान्य आपूर्ति वोल्टेज अपने सही स्तर पर है या नहीं ∙ आपूर्ति पर ओवरवोल्टेज के कारण दीपक खराब आउटपुट ड्राइवर सुरक्षा सर्किट के माध्यम से चमक सकते हैं।

यदि आपूर्ति वोल्टेज सही है, तो PMC आउटपुट रजिस्टर की निगरानी करें ताकि यह पुष्टि हो सके कि PMC आउटपुट को बंद करने का आदेश दे रहा है।

यदि PMC कमांड बंद है लेकिन लैंप चालू रहते हैं, तो बोर्ड के आउटपुट ड्राइवर अनुभाग में विफलता हुई है।

प्रश्न 3: मशीन शीतल द्रव से भर गई और ऑपरेटर पैनल ने काम करना बंद कर दिया। क्या शीतल द्रव दूषित होने के बाद A16B-2202-0772 को बरामद किया जा सकता है?

पुनर्प्राप्ति दूषित होने की सीमा और कितनी जल्दी इसे संबोधित किया जाता है पर निर्भर करती है।शीतल द्रव धुंध के संपर्क में आने वाले बोर्ड को जो अभी तक जंग का कारण नहीं बना है, अक्सर इलेक्ट्रॉनिक्स-सुरक्षित संपर्क क्लीनर से साफ किया जा सकता है और पूरी तरह से सूखने के बाद सेवा में वापस लाया जा सकता है.

लंबे समय तक डूबने या गीला रहने वाले बोर्ड में आमतौर पर क्षरण का निशान होता है जिसे पूरी तरह से ठीक नहीं किया जा सकता है।

सफाई के बाद आवर्धन के तहत निरीक्षण करें कपर के निशान या घटक के तारों पर सक्रिय संक्षारण एक संकेत है कि बोर्ड को विश्वसनीय रूप से पुनर्प्राप्त नहीं किया जा सकता है।

प्रश्न 4: मैं प्रतिस्थापन की सोर्सिंग करने से पहले अपने स्थापित A16B-2202-0772 के I/O प्रकार (स्रोत या सिंक) की पुष्टि कैसे करूं?

बोर्ड के लेबल को सीधे पढ़ें। स्थापित बोर्ड पर लेबल इसके विवरण या विनिर्देश पंक्ति में आई/ओ प्रकार की पहचान करेगा।

यदि लेबल क्षतिग्रस्त है, तो मशीन के विद्युत प्रलेखन से परामर्श करें I I/O पीसीबी प्रकार मशीन के रखरखाव मैनुअल के नियंत्रक विन्यास अनुभाग में निर्दिष्ट है।

यदि कोई भी उपलब्ध नहीं है, तो एक योग्य FANUC तकनीशियन उपयुक्त परीक्षण उपकरण के साथ बोर्ड के आउटपुट टर्मिनलों पर सर्किट विशेषताओं को मापकर प्रकार निर्धारित कर सकता है।

Q5: इस बोर्ड को बदलने के बाद, सीएनसी एक ऑपरेटर पैनल संचार त्रुटि दिखाता है जो पहले मौजूद नहीं था। क्या गलत हो सकता है?

एक बोर्ड प्रतिस्थापन के बाद ऑपरेटर पैनल संचार त्रुटि आम तौर पर तीन समस्याओं में से एक को इंगित करती हैः प्रतिस्थापन बोर्ड में मूल की तुलना में एक अलग I/O लिंक पता कॉन्फ़िगरेशन है,एक कनेक्टर प्रतिस्थापन बोर्ड पर पूरी तरह से संलग्न नहीं है, या प्रतिस्थापन बोर्ड में एक दोष है जो I/O लिंक बस पर एक त्रुटि स्थिति उत्पन्न कर रहा है।

पहले I/O लिंक पते की सेटिंग और कनेक्टर सीट की जाँच करें.

यदि दोनों की पुष्टि सही है, तो प्रतिस्थापन बोर्ड को बदलने की आवश्यकता हो सकती है।
