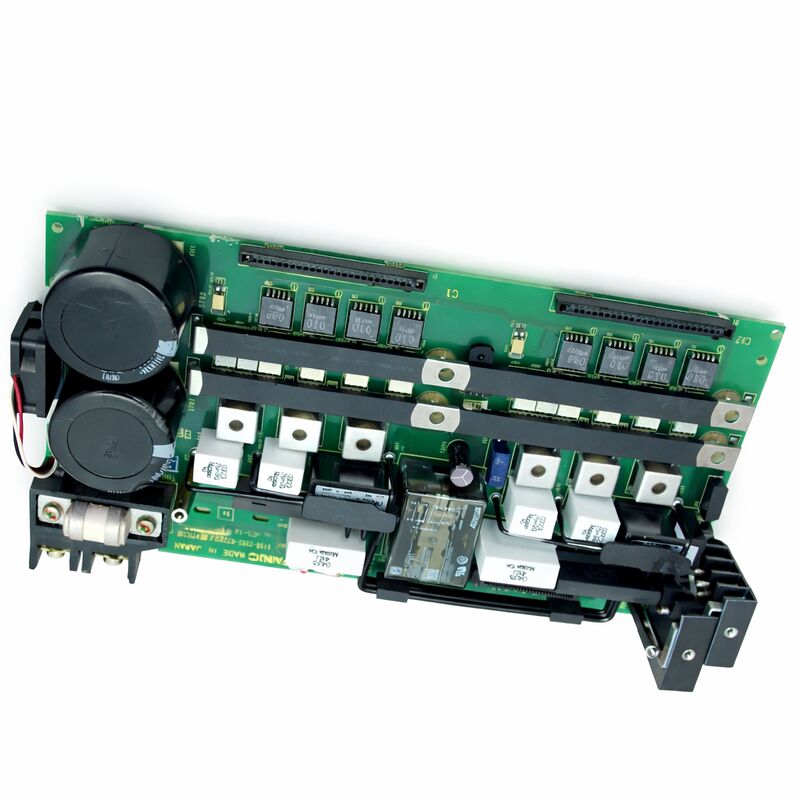

Fanuc A16b-2202-0773 पीसी बोर्ड अल्फा ड्राइव यूनिट A16B22020773 A16B-22O2-O773

FANUC A16B-2202-0773 | ऑपरेटर पैनल I/O PCB — A16B-2202 सीरीज़, जापान मूल

भाग संख्या: A16B-2202-0773

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: ऑपरेटर पैनल I/O PCB

बोर्ड सीरीज़: A16B-2202

संगत सिस्टम: FANUC CNC नियंत्रण सिस्टम

अवलोकन

A16B-2202-0773 FANUC की A16B-2202 सीरीज़ का एक ऑपरेटर पैनल I/O प्रिंटेड सर्किट बोर्ड है। यह CNC कंट्रोलर और मशीन के ऑपरेटर पैनल के बीच सिग्नल इंटरफ़ेस को संभालता है — वह फ्रंट पैनल जिसका उपयोग मैकेनिस्ट मशीन को नियंत्रित करने के लिए करता है।

ऑपरेटर पैनल पर हर बटन, स्विच, रोटरी सेलेक्टर और इंडिकेटर इस बोर्ड द्वारा प्रबंधित I/O सिग्नल पाथ के माध्यम से कंट्रोलर से जुड़ता है।

A16B-2202 सीरीज़ कई FANUC CNC कंट्रोलर पीढ़ियों में ऑपरेटर पैनल I/O बोर्ड को कवर करती है।

ये बोर्ड ऑपरेटर पैनल से भौतिक इनपुट — कीपैड प्रेस, मोड चयन स्विच, साइकिल स्टार्ट, फीड होल्ड, इमरजेंसी स्टॉप — को डिजिटल सिग्नल में अनुवादित करते हैं जिन पर CNC कंट्रोलर कार्य कर सकता है।

वे पैनल के आउटपुट इंडिकेटर को भी ड्राइव करते हैं: वे लाइटें जो ऑपरेटर को बताती हैं कि कौन सा मोड सक्रिय है, कौन से फ़ंक्शन सक्षम हैं, और मशीन की वर्तमान स्थिति क्या है।

एक कार्यशील ऑपरेटर पैनल I/O बोर्ड के बिना, CNC के पास ऑपरेटर कमांड के लिए कोई विश्वसनीय पाथ नहीं होता है।

धुरी गति अभी भी प्रत्यक्ष पैरामीटर विधियों के माध्यम से संभव हो सकती है, लेकिन ऑपरेटर पैनल के माध्यम से सामान्य मशीन संचालन संभव नहीं है।

यह बोर्ड नियमित मशीनिंग संचालन के लिए एक कार्यात्मक आवश्यकता है।

मुख्य विनिर्देश

ऑपरेटर पैनल I/O — सिग्नल पाथ

जब एक मैकेनिस्ट "साइकिल स्टार्ट" दबाता है, तो वह भौतिक बटन क्लोजर एक वोल्टेज या ग्राउंड सिग्नल उत्पन्न करता है जो केबल के माध्यम से ऑपरेटर पैनल I/O बोर्ड तक जाता है।

बोर्ड का इनपुट सर्किट्री इस सिग्नल को पढ़ता है और CNC कंट्रोलर के PMC लैडर लॉजिक को स्थिति की रिपोर्ट करता है।

PMC "साइकिल स्टार्ट" इनपुट को पढ़ता है और, यदि सभी शर्तें पूरी होती हैं, तो कटिंग साइकिल शुरू करता है।

यह पाथ पैनल पर हर बटन और स्विच के लिए मौजूद है। मोड सेलेक्टर स्विच, फीड ओवरराइड पोटेंशियोमीटर, जॉग डायरेक्शन कीज़, स्पिंडल स्पीड ओवरराइड, टूल चेंज रिक्वेस्ट — प्रत्येक एक सिग्नल उत्पन्न करता है जिसे I/O बोर्ड CNC में इंटरफ़ेस करता है।

आउटपुट साइड पर, बोर्ड CNC से कमांड प्राप्त करता है — "साइकिल एक्टिव लैंप चालू करें," "फीड होल्ड इंडिकेटर सक्षम करें" — और संबंधित पैनल लाइटों को ड्राइव करता है।

"स्रोत प्रकार" पदनाम सिग्नल लॉजिक कन्वेंशन का वर्णन करता है।

स्रोत-प्रकार I/O में, बोर्ड के इनपुट सर्किट फील्ड डिवाइस से करंट प्रवाह का पता लगाते हैं।

यह दो सामान्य औद्योगिक I/O कन्वेंशन में से एक है, और यह निर्धारित करता है कि पैनल वायरिंग कैसे कॉन्फ़िगर की गई है।

फील्ड डिवाइस को सही ढंग से संचालित करने के लिए बोर्ड के I/O प्रकार से मेल खाना चाहिए।

A16B-2202 सीरीज़ — CNC सिस्टम के लिए ऑपरेटर पैनल बोर्ड

A16B-2202 सीरीज़ ऑपरेटर पैनल I/O बोर्ड वेरिएंट की एक श्रृंखला को कवर करती है, प्रत्येक में विशिष्ट I/O पॉइंट काउंट, सिग्नल लॉजिक प्रकार और कार्यात्मक विशेषताएं विभिन्न कंट्रोलर प्लेटफ़ॉर्म कॉन्फ़िगरेशन के लिए मेल खाती हैं।

यह सीरीज़ विभिन्न चैनल काउंट्स — 48, 64, 72, 96, 104 इनपुट और आउटपुट कॉम्बिनेशन — में मानक पैनल I/O को कवर करती है और प्रोबिंग साइकिल के लिए हाई-स्पीड स्किप इनपुट जैसी सुविधाओं वाले वेरिएंट शामिल हैं।

-0773 वेरिएंट इस परिवार में एक विशिष्ट स्थान रखता है, जो इसके लक्षित सिस्टम कॉन्फ़िगरेशन के लिए उपयुक्त विशेष I/O काउंट और सुविधाओं को परिभाषित करता है।

इस सीरीज़ के अन्य ऑपरेटर पैनल I/O बोर्डों की तरह, -0773 ऑपरेटर पैनल रैक में स्थापित होता है और पैनल I/O इंटरफ़ेस के माध्यम से CNC कंट्रोलर के साथ संचार करता है।

सही वेरिएंट की पहचान करना आवश्यक है।

विभिन्न A16B-2202 प्रत्यय संख्याएँ विनिमेय नहीं हैं। एक गलत बोर्ड का भौतिक आकार और कनेक्टर व्यवस्था समान हो सकती है लेकिन सिग्नल क्षमता भिन्न हो सकती है। प्रतिस्थापन सोर्सिंग से पहले हमेशा अपने लेबल से स्थापित बोर्ड के प्रत्यय की पुष्टि करें।

दोष पहचान — ऑपरेटर पैनल I/O दोष

जब एक ऑपरेटर पैनल I/O बोर्ड विफल हो जाता है, तो विफलता आम तौर पर तीन पैटर्न में से एक के रूप में प्रस्तुत होती है। पूर्ण बोर्ड विफलता सभी पैनल फ़ंक्शन को अनुत्तरदायी बनाती है — बटन कुछ नहीं करते, इंडिकेटर सभी बुझ जाते हैं या सभी प्रज्वलित हो जाते हैं।

आंशिक विफलता विशिष्ट पैनल फ़ंक्शन को अनुत्तरदायी बनाती है जबकि अन्य सामान्य रूप से काम करते हैं — यह अक्सर बोर्ड के I/O ऐरे के एक विशिष्ट अनुभाग या बोर्ड पर एक विशिष्ट पावर रेल की ओर इशारा करता है।

अनियमित विफलताएँ — पैनल फ़ंक्शन जो कभी-कभी काम करते हैं और कभी नहीं — अक्सर बोर्ड के बजाय कनेक्टर संपर्क समस्याओं में उत्पन्न होती हैं।

बोर्ड के विफल होने का निष्कर्ष निकालने से पहले, बोर्ड छोर और पैनल छोर दोनों पर पैनल केबल कनेक्शन की जाँच करें।

ऑपरेटर पैनल केबल बार-बार पैनल असेंबली और हटाने से कनेक्टर बिंदुओं पर घिसाव जमा करते हैं।

एक आंशिक रूप से बैठा कनेक्टर या क्षतिग्रस्त संपर्क बोर्ड विफलता के समान लक्षण उत्पन्न करता है।

यदि कनेक्शन की पुष्टि हो जाती है और दोष बना रहता है, तो बोर्ड प्रतिस्थापन उम्मीदवार है।

अक्सर पूछे जाने वाले प्रश्न

Q1: कई विशिष्ट पैनल कुंजियाँ अनुत्तरदायी हो गईं। अन्य सामान्य रूप से काम करती हैं। क्या A16B-2202-0773 दोष है?

चयनात्मक कुंजी विफलता — विशिष्ट कुंजियाँ अनुत्तरदायी जबकि अन्य काम करती हैं — बोर्ड दोष का संकेत दे सकती है, लेकिन यह पैनल कीज़शीट दोष या पैनल केबल दोष के समान रूप से सुसंगत है।

यदि संभव हो तो पहले पैनल केबल को बदलकर परीक्षण करें।

यदि पैनल केबल की पुष्टि हो जाती है, तो दोष या तो बोर्ड के विशिष्ट I/O अनुभाग में है या उन विशिष्ट कुंजियों के लिए कीशीट संपर्कों में है। दूषित या घिसाव के लिए प्रभावित कुंजियों के नीचे कीशीट का निरीक्षण करें।

Q2: पावर सर्ज के बाद मशीन ऑपरेटर पैनल अलार्म दिखाती है। बोर्ड में एक कनेक्टर के पास दृश्यमान मलिनकिरण है। क्या किया जाना चाहिए?

दृश्यमान मलिनकिरण पावर घटना से घटक विफलता का संकेत देता है। क्षतिग्रस्त बोर्ड के साथ संचालन को बहाल करने का प्रयास न करें — यदि क्षतिग्रस्त सर्किट गलत सिग्नल लागू करता है तो दोष इंटरफ़ेस के माध्यम से CNC मुख्य बोर्ड में कैस्केड हो सकता है।

बोर्ड बदलें। प्रतिस्थापन स्थापित करने से पहले पैनल बिजली आपूर्ति वोल्टेज की भी जाँच करें ताकि यह पुष्टि हो सके कि ओवरवोल्टेज की स्थिति साफ़ हो गई है।

Q3: स्रोत-प्रकार और सिंक-प्रकार ऑपरेटर पैनल I/O बोर्डों के बीच क्या अंतर है?

स्रोत-प्रकार बोर्ड फील्ड डिवाइस को बोर्ड से करंट की आपूर्ति करते हैं। फील्ड डिवाइस (बटन, स्विच) इनपुट को सक्रिय करने के लिए ग्राउंड से करंट पाथ को जोड़ता है। सिंक-प्रकार बोर्ड फील्ड डिवाइस से करंट सिंक करते हैं।

फील्ड डिवाइस बोर्ड के इनपुट पर वोल्टेज प्रदान करता है। पैनल वायरिंग प्रत्येक प्रकार के लिए भिन्न होती है — एक स्रोत-प्रकार बोर्ड सिंक-प्रकार के लिए कॉन्फ़िगर की गई फील्ड वायरिंग के साथ सही ढंग से संचालित नहीं हो सकता है।

प्रतिस्थापन बोर्ड सोर्सिंग से पहले हमेशा वायरिंग कन्वेंशन की पुष्टि करें।

Q4: मशीन को एक नए ऑपरेटर पैनल के साथ रेट्रोफिट किया गया है। पैनल CNC के साथ सही ढंग से संचार नहीं करता है। क्या A16B-2202-0773 को बदलने की आवश्यकता हो सकती है?

एक रेट्रोफिट परिदृश्य में, पैनल वायरिंग और बोर्ड के I/O कन्वेंशन का मेल खाना चाहिए। यदि रेट्रोफिट पैनल एक अलग I/O कन्वेंशन (स्रोत बनाम सिंक) या एक अलग सिग्नल स्तर का उपयोग करता है, तो बोर्ड को एक संगत वेरिएंट में बदलने की आवश्यकता हो सकती है।

यह भी पुष्टि करें कि पैनल केबल पिनआउट बोर्ड के कनेक्टर असाइनमेंट से मेल खाता है।

गलत तार वाला पैनल बोर्ड दोष के रूप में दिखाई देगा लेकिन बोर्ड दोषपूर्ण नहीं है।

Q5: क्या इस बोर्ड पर घटक-स्तरीय मरम्मत की जा सकती है?

घटक-स्तरीय मरम्मत विशिष्ट विफलताओं के लिए संभव है — क्षतिग्रस्त इनपुट सुरक्षा डायोड, विफल इंडिकेटर ड्राइवर ICs, ऑक्सीकृत कनेक्टर संपर्क।

मालिकाना FANUC इंटरफ़ेस ICs, यदि क्षतिग्रस्त हो जाते हैं, तो आम तौर पर स्वतंत्र रूप से उपलब्ध नहीं होते हैं और उन विफलताओं के लिए घटक-स्तरीय मरम्मत को अव्यावहारिक बनाते हैं।

एक योग्य FANUC मरम्मत सेवा विशिष्ट विफलता मोड का आकलन कर सकती है और मरम्मत क्षमता पर सलाह दे सकती है।
