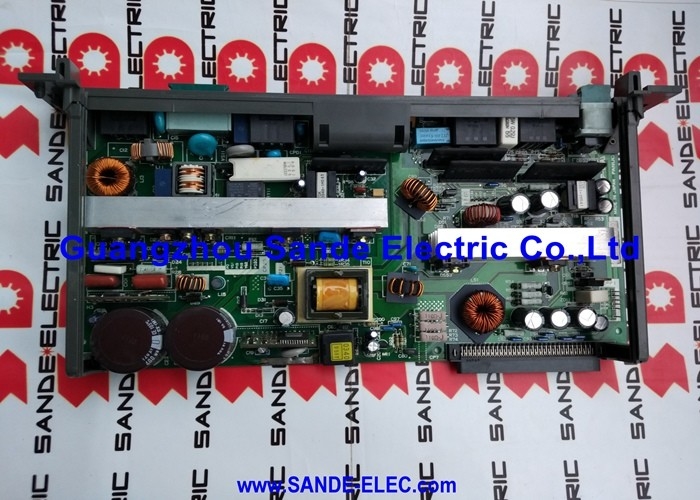

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2202-0786 |

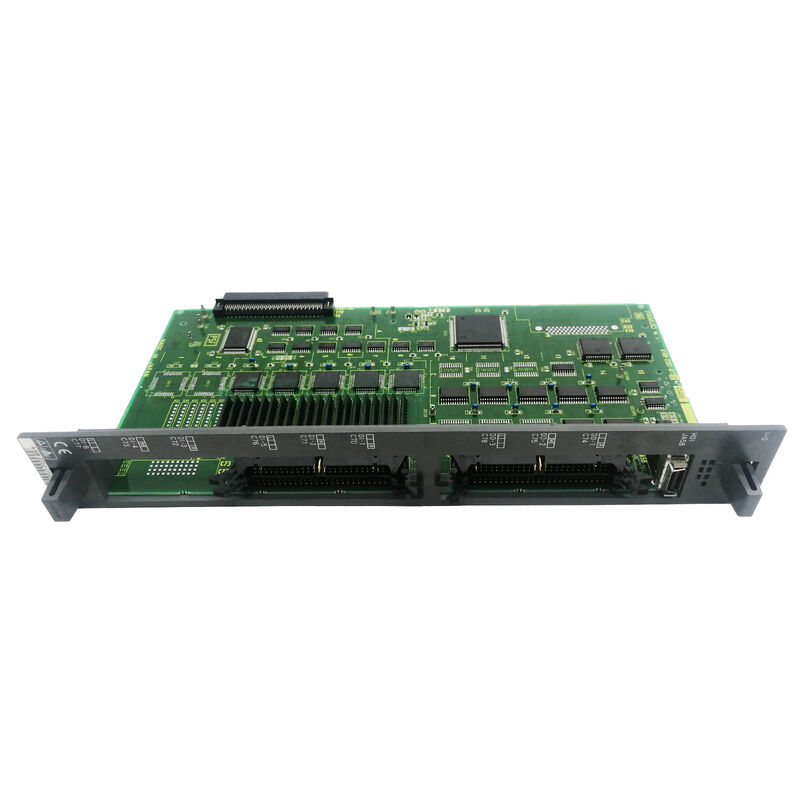

जीई फैनुक अल्फा सर्वो एम्पलीफायर मैनुअल (बी-65165ई/02) पुष्टि करता है: ए16बी-2202-0786, ए06बी-6096-एच307 के लिए वायरिंग बोर्ड है - एसवीएम3-20/20/40, ए06बी-6096 एसवीएम3 तीन-अक्ष सर्वो मॉड्यूल परिवार में उच्चतम-वर्तमान संस्करण।
SVM3 (सर्वो मॉड्यूल 3-अक्ष) एक एकल मॉड्यूल में तीन स्वतंत्र सर्वो अक्ष चैनलों को एकीकृत करता है। मॉड्यूल हाउसिंग के भीतर तीन अक्ष एक सामान्य बिजली आपूर्ति और डीसी बस साझा करते हैं - तीन अलग-अलग एकल-अक्ष इकाइयों की तुलना में कैबिनेट स्थान के उपयोग को अधिकतम करते हैं।
SVM3-20/20/40 के तीन चैनलों में असममित वर्तमान रेटिंग है:
| पैरामीटर | कीमत |
|---|---|
| संगत ड्राइव | A06B-6096-H307 (SVM3-20/20/40) |
| अक्ष गणना | 3 |
| अक्ष 1 शिखर | 20ए |
| अक्ष 2 शिखर | 20ए |
| अक्ष 3 शिखर | 40ए |
| इंटरफ़ेस | एफएसएसबी |
| नियंत्रण कार्ड | A20B-2100-0260 |
| शृंखला | ए16बी-2202 |
GE फैनुक मैनुअल B-65165E/02 संपूर्ण A06B-6096 SVM3 परिवार और उनके वायरिंग बोर्ड की पुष्टि करता है:
| ड्राइव मॉड्यूल | वायरिंग बोर्ड | वर्तमान रेटिंग |
|---|---|---|
| A06B-6096-H301 | ए16बी-2202-0780 | 12/12/12 |
| A06B-6096-H302 | ए16बी-2202-0781 | 12/12/20 |
| A06B-6096-H303 | ए16बी-2202-0782 | 12/20/20 |
| A06B-6096-H304 | ए16बी-2202-0783 | 20/20/20 |
| A06B-6096-H305 | ए16बी-2202-0784 | 12/12/40 |
| A06B-6096-H306 | ए16बी-2202-0785 | 12/20/40 |
| A06B-6096-H307 | ए16बी-2202-0786 | 20/20/40 |
श्रृंखला के अंत में A16B-2202-0786 उच्चतम-वर्तमान-योग संस्करण है - तीन अक्षों का कुल योग 80A शिखर है।
SVM3-20/20/40 वायरिंग बोर्ड दोष:SVM3 तीन-अक्ष मॉड्यूल वाला FANUC अल्फा सीएनसी आंतरिक ड्राइव दोष विकसित करता है। नियंत्रण कार्ड और IGBT ट्रांजिस्टर को सत्यापित करने के बाद, A16B-2202-0786 वायरिंग बोर्ड को दोष के रूप में पहचाना जाता है। प्रतिस्थापन सही तीन-अक्ष सर्वो संचालन को पुनर्स्थापित करता है।
तीन-अक्ष सर्वो मॉड्यूल ओवरहाल:एक उत्पादन मशीन का SVM3-20/20/40 मॉड्यूल व्यापक नियोजित रखरखाव से गुजरता है। A16B-2202-0786 वायरिंग बोर्ड को ड्राइव मॉड्यूल के आंतरिक पीसीबी नवीनीकरण के हिस्से के रूप में बदल दिया गया है।
Q1: मैं कैसे सत्यापित करूं कि A16B-2202-0786 मेरे SVM3 मॉड्यूल के लिए वायरिंग बोर्ड है?
ड्राइव मॉड्यूल को उसके फ्रंट नेमप्लेट से पहचानें - यदि उस पर A06B-6096-H307 लिखा है, तो A16B-2202-0786 पुष्टिकृत वायरिंग बोर्ड है। GE फैनुक अल्फा सर्वो मैनुअल B-65165E/02 इसकी सीधे पुष्टि करता है। भाग संख्या की पुष्टि करने के लिए स्थापित बोर्ड पर लेबल पढ़ें।
Q2: SVM3-20/20/40 एक समान 20/20/20 या 40/40/40 के बजाय असममित 20/20/40 रेटिंग का उपयोग क्यों करता है?
असममित वर्तमान रेटिंग ड्राइव को उसके द्वारा संचालित तीन अक्षों की वास्तविक यांत्रिक मांगों से मेल खाती है - उच्च-शक्ति अक्ष को कम-निर्दिष्ट करने और हल्के अक्षों को अधिक-निर्दिष्ट करने से बचें। 40A चैनल उच्चतम-लोड अक्ष को संभालता है जबकि 20A चैनल हल्के अक्षों को कुशलतापूर्वक सेवा प्रदान करता है। यह संतुलित दृष्टिकोण विशिष्ट मशीन टूल की धुरी आवश्यकताओं के लिए ड्राइव मॉड्यूल की लागत और थर्मल प्रदर्शन को अनुकूलित करता है।
Q3: क्या A16B-2202-0786 निकटवर्ती A16B-2202-0785 (SVM3-12/20/40) के साथ विनिमेय है?
नंबर A16B-2202-0785 SVM3-12/20/40 के लिए वायरिंग बोर्ड है और A16B-2202-0786 SVM3-20/20/40 के लिए है। वायरिंग बोर्ड का पीसीबी लेआउट प्रत्येक अक्ष चैनल के लिए विशिष्ट ट्रांजिस्टर मॉड्यूल आकार को दर्शाता है - H307 पर 20A एक्सिस 1 चैनल की H306 पर 12A एक्सिस 1 चैनल की तुलना में एक अलग ट्रांजिस्टर रेटिंग है। बोर्ड विनिमेय नहीं हैं.
Q4: सर्वो मॉड्यूल के अंदर A16B-2202-0786 तक पहुंचने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?
बिजली बंद करें और मुख्य आपूर्ति बंद कर दें। एसवीएम3-20/20/40 डीसी बस मुख्य बिजली हटाने के बाद चार्ज बनाए रखती है - मॉड्यूल इंटीरियर तक पहुंचने से पहले सत्यापित करें कि कैलिब्रेटेड वोल्टमीटर का उपयोग करके डीसी बस वोल्टेज 30 वी से नीचे है। ESD-सुरक्षित सतह पर एंटी-स्टैटिक कलाई पट्टा के साथ A16B-2202-0786 को संभालें।
Q5: क्या A16B-2202-0786 को बदलने के लिए सीएनसी सर्वो मापदंडों में बदलाव की आवश्यकता है?
नहीं, सभी तीन अक्ष चैनलों के लिए सर्वो पैरामीटर सीएनसी की मुख्य पैरामीटर मेमोरी में रहते हैं। रिप्लेसमेंट वायरिंग बोर्ड को फिट करने और एसवीएम3 मॉड्यूल को फिर से जोड़ने के बाद, सीएनसी पावर-ऑन इनिशियलाइज़ेशन के दौरान सर्वो पैरामीटर डाउनलोड करता है। उत्पादन पर लौटने से पहले कम गति पर सभी तीन अक्ष चैनलों पर सही सर्वो प्रतिक्रिया सत्यापित करें।
