| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2203-0021 |
भाग संख्याःA16B-2203-0021
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:नियंत्रण पीसीबी मॉड्यूल
बोर्ड श्रृंखलाःA16B-2203
आवेदनःFANUC सीएनसी नियंत्रक और स्वचालन प्रणाली

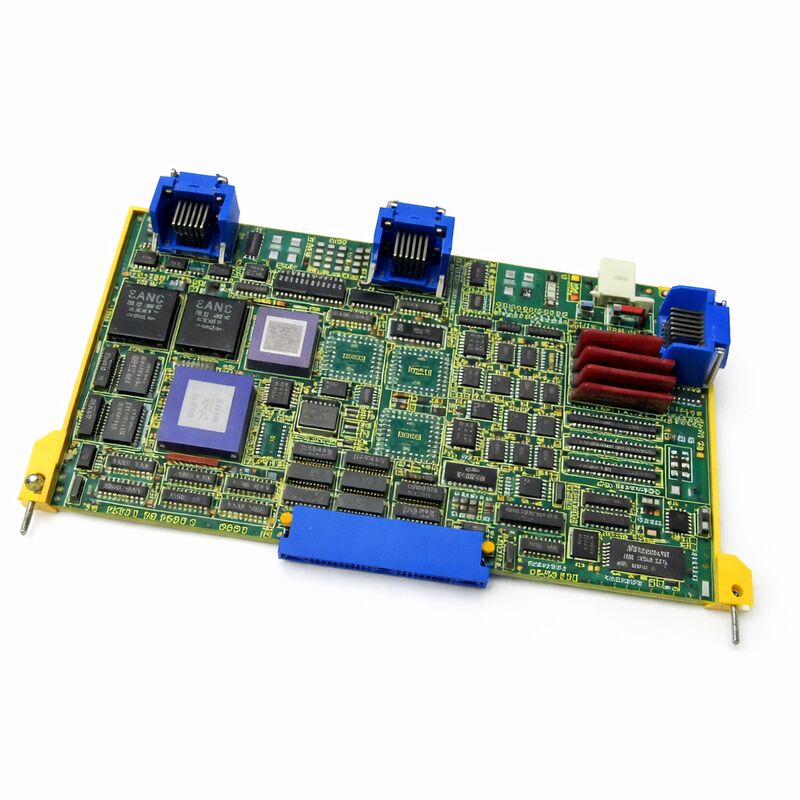

A16B-2203-0021 FANUC की A16B-2203 सीरीज का एक प्रिंटेड सर्किट बोर्ड है, जो सीएनसी नियंत्रण पीसीबी के एक परिवार से आता है जिसमें सर्वो ड्राइव सर्किट बोर्ड, अक्ष नियंत्रण और विस्तार मॉड्यूल शामिल हैं।स्पिंडल एम्पलीफायर इंटरफेस बोर्ड, ग्राफिक्स प्रोसेसर, और FANUC के सीएनसी और स्वचालन नियंत्रकों की श्रृंखला में सिस्टम फ़ंक्शन बोर्ड।
यह श्रृंखला FANUC के मध्य पीढ़ी के सीएनसी प्लेटफार्मों से जुड़े बोर्डों की पीढ़ी का प्रतिनिधित्व करती है,विशिष्ट कार्यात्मक क्षमताओं को प्रदान करना जो A16B-2203 परिवार को समर्थित नियंत्रक विन्यासों में प्रदान करने के लिए डिज़ाइन किया गया था.
A16B-2203 श्रृंखला FANUC बोर्ड वास्तुकला में अपनी कार्यात्मक स्थिति के माध्यम से A16B-2200, A16B-2201 और A16B-2202 श्रृंखला से खुद को अलग करती है।
जबकि A16B-22xx परिवार में पहले के सीरीज नंबरों में I/O, मेमोरी, एक्सिस कंट्रोल और सिस्टम लॉजिक शामिल थे,A16B-2203 श्रृंखला में अधिक उन्नत कार्यात्मक बोर्ड शामिल हैं जिनमें उच्च प्रदर्शन वाले सर्वो इंटरफ़ेस कार्ड शामिल हैं, धुरी ड्राइव नियंत्रण पीसीबी, और विस्तार विकल्प बोर्डों के लिए नियंत्रकों की आवश्यकता क्षमताओं से परे आधार हार्डवेयर सेट.
A16B-2203-0021 इस श्रृंखला के भीतर अपनी विशिष्ट कार्यात्मक भूमिका निभाता है। A16B-2203 परिवार में प्रत्येक बोर्ड का नियंत्रण वास्तुकला में एक परिभाषित उद्देश्य होता है।
-0021 एक ऐसा बोर्ड है, जो अपनी विशिष्ट क्षमता को FANUC सीएनसी प्रणाली को प्रदान करता है जिसमें यह स्थापित है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-2203-0021 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | नियंत्रण पीसीबी मॉड्यूल |
| बोर्ड श्रृंखला | A16B-2203 |
| आवेदन | FANUC सीएनसी नियंत्रक प्रणाली |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| आर्द्रता | 75% आरएच मैक्स (गैर संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत |
A16B-2203 श्रृंखला का उत्पादन FANUC की श्रृंखला 16, 18, 21 और संबंधित सीएनसी प्लेटफार्मों के साथ किया गया था।
इस परिवार के भीतर, विभिन्न वेरिएंट ड्राइव, गति विस्तार, धुरी नियंत्रण और सिस्टम कार्यों की विशिष्ट हार्डवेयर आवश्यकताओं की सेवा करते हैं जो इन नियंत्रकों ने मांग की थी।
A16B-2203 परिवार के कुछ सदस्य सीधे सर्वो एम्पलीफायर इकाइयों में लगाए गए सर्वो ड्राइव सर्किट बोर्ड के रूप में कार्य करते हैंऔर पावर स्टेज गेट ड्राइवरों का प्रबंधन.
अन्य अक्ष विस्तार विकल्प बोर्ड के रूप में कार्य करते हैं जो एक अलग उप-सीपीयू की आवश्यकता के बिना एक नियंत्रक को नियंत्रित अक्ष जोड़ते हैं। फिर भी अन्य विशेष ग्राफिक्स नियंत्रण प्रदान करते हैं,संचार इंटरफेस, या निगरानी कार्य।
श्रृंखला की व्यापकता FANUC के मॉड्यूलर इंजीनियरिंग दृष्टिकोण को दर्शाती हैः एक परिवार उपसर्ग, कई विशिष्ट कार्य, प्रत्येक अपनी भूमिका के लिए अनुकूलित।
A16B-2203-0021 इस पारिस्थितिकी तंत्र के लिए अपना विशिष्ट कार्य प्रदान करता है।
इसकी स्थापना उस नियंत्रक विन्यास में होती है जिसकी यह सेवा करता है जो इसकी उपलब्ध क्षमता को सक्षम करता है।
A16B-2203 श्रृंखला के बोर्ड वर्तमान मानकों के अनुसार विरासत घटक हैं। FANUC ने बाद की पीढ़ी के नियंत्रकों पर संक्रमण के बाद इन बोर्डों के लिए उत्पादन चक्र पूरा कर लिया है।
इनमें से मशीनें अपमानजनक अर्थों में विरासत नहीं हैं, कई उच्च मूल्य वाली विनिर्माण संपत्ति का प्रतिनिधित्व करती हैं जो उनके मालिक आने वाले वर्षों के लिए उत्पादन में बनाए रखने का इरादा रखते हैं।इलेक्ट्रॉनिक्स को ध्यान देने की आवश्यकता है, न कि स्वयं मशीन।
इन मशीनों का रखरखाव उन विशिष्ट बोर्डों तक पहुंच पर निर्भर करता है जो उनमें हैं।
A16B-2203 श्रृंखला के बोर्डों के लिए बाद के बाजार की आपूर्ति श्रृंखला में निष्क्रिय नियंत्रकों से परीक्षण की गई अधिशेष इकाइयां शामिल हैं,घटक स्तर पर बहाली और कार्यात्मक परीक्षण के साथ पेशेवर रूप से नवीनीकृत बोर्ड, और बोर्ड स्तर पर विशिष्ट घटक विफलताओं को संबोधित करने वाली मरम्मत सेवाएं।
यह आपूर्ति श्रृंखला इस पीढ़ी के बोर्डों के लिए प्रभावी ढंग से काम करती है।
प्रतिस्थापन बोर्ड A16B-2203-0021 की खरीद करते समय, स्थापित बोर्ड के लेबल से सटीक भाग संख्या की पुष्टि करें।
A16B-2203 श्रृंखला में कई प्रकार हैं, और एक अंक से भिन्न भाग संख्याएं नियंत्रक में पूरी तरह से अलग-अलग कार्य कर सकती हैं।
बोर्डों के बीच भौतिक समानता कार्यात्मक संगतता का संकेत नहीं देती है।
A16B-2203 श्रृंखला बोर्ड दोष बोर्ड की सेवा के कार्यात्मक क्षेत्र में अलार्म उत्पन्न करते हैं। सीएनसी के अलार्म डिस्प्ले से सटीक अलार्म कोड की पहचान किसी भी निदान में पहला कदम है।
इन प्रणालियों में FANUC अलार्म कोड विशिष्ट कार्यात्मक क्षेत्रों को मैप करते हैं ∙ सर्वो संचार अलार्म, अक्ष नियंत्रण त्रुटियां, धुरी इंटरफ़ेस दोष,और I/O संचार त्रुटियों में से प्रत्येक में अलार्म कोड की अलग-अलग सीमाएं होती हैं.
बोर्ड के विफल होने का निष्कर्ष निकालने से पहले, बोर्ड से जुड़े कनेक्टर का निरीक्षण किया जाना चाहिए और फिर से लगाया जाना चाहिए।
एक महत्वपूर्ण संख्या में बोर्ड की स्पष्ट विफलताएं वास्तव में कनेक्टर की विफलताएं हैं, ऑक्सीकृत संपर्क, आंशिक रूप से विघटित कनेक्टर,या कनेक्टर पिन जो पिछले सेवा संचालन के दौरान झुक गए हैं.
ये वास्तविक पीसीबी घटक विफलताओं की तुलना में बहुत अधिक आम हैं और अक्सर बोर्ड प्रतिस्थापन के बिना हल किया जा सकता है।
जब बोर्ड को दोष स्रोत के रूप में पुष्ट किया जाता है, तो परीक्षण किए गए समकक्ष बोर्ड के साथ प्रतिस्थापन और कार्यात्मक सत्यापन उपयुक्त कदम हैं।
कार्यप्रणाली सत्यापन की पुष्टि करने के लिए कि नियंत्रक बोर्ड द्वारा सक्षम किए गए कार्यों की सीमा के माध्यम से सही ढंग से काम करता है, मशीन को उत्पादन में वापस लाने से पहले किया जाना चाहिए।
Q1: सीएनसी अलार्म कोड A16B-2203-0021 द्वारा सेवा प्राप्त कार्यात्मक क्षेत्र की ओर इशारा करता है। प्रतिस्थापन का आदेश देने से पहले, क्या नैदानिक चरण बोर्ड की गलती की पुष्टि करते हैं?
पहले बोर्ड को फिर से सेट करें और इसके कनेक्टर संपर्क साफ करें. पुनः परीक्षण. अगर अलार्म बनी रहती है, और अगर एक ही भाग संख्या का एक पुष्टि-अच्छा बोर्ड एक प्रतिस्थापन परीक्षण के लिए उपलब्ध है,यह अस्थायी रूप से स्थापित करें यह पुष्टि करने के लिए कि अलार्म बंद हो जाता है या नहीं.
यह स्वैप परीक्षण निश्चित रूप से बोर्ड के दोष को आसपास के सर्किट के विपरीत अलग करता है।
यदि स्वैप-टेस्ट बोर्ड उपलब्ध नहीं है, तो कनेक्टर की पुष्टि के साथ आगे बढ़ें, फिर नियंत्रक के रखरखाव मैनुअल में प्रलेखित किसी भी परीक्षण बिंदु वोल्टेज को मापें।
प्रश्न 2: एक परीक्षण प्रतिस्थापन A16B-2203-0021 स्थापित किया गया था और मूल अलार्म साफ कर दिया गया था, लेकिन एक नया, अलग अलार्म दिखाई दिया। क्या जांच की जानी चाहिए?
बोर्ड के प्रतिस्थापन के बाद एक नया अलार्म जो मूल अलार्म को साफ करता है, अक्सर एक माध्यमिक स्थिति होती है कि मूल दोष मास्क कर रहा था।
नया अलार्म अब सक्रिय दोष है. उसी नैदानिक दृष्टिकोण का उपयोग करके इसकी जांच करें - अलार्म कोड, अलार्म कोड प्रलेखन, और नए अलार्म की ओर इशारा करने वाले क्षेत्र की कार्यात्मक जांच।
यह भी संभव है कि प्रतिस्थापन बोर्ड में थोड़ा अलग हार्डवेयर संशोधन हो जिसका इंटरफेस पैरामीटर समायोजन की आवश्यकता है;यदि उपलब्ध हो तो नियंत्रक के हार्डवेयर परिवर्तन प्रलेखन की समीक्षा करें.
प्रश्न 3: बोर्ड भौतिक रूप से ठीक दिखता है। क्या इसे बदलने या मरम्मत करने के बारे में निर्णय लेने से पहले पेशेवर मूल्यांकन के लिए भेजने के लायक है?
भौतिक निरीक्षण स्पष्ट क्षति की पहचान करता है लेकिन अधिकांश विफलता मोड को याद करता है ∙ कैपेसिटर गिरावट, ट्रांजिस्टर बहाव और आईसी पैरामीटर विफलता कोई दृश्यमान संकेत नहीं देती है।
दुर्लभ या महंगी बोर्ड के लिए, निपटान से पहले पेशेवर मूल्यांकन आर्थिक रूप से तर्कसंगत है।
एक योग्य FANUC पीसीबी मरम्मत सेवा वास्तविक विद्युत परिस्थितियों में बोर्ड का परीक्षण कर सकती है और यह निर्धारित कर सकती है कि दोष मरम्मत योग्य घटक विफलता है या नहीं।
मरम्मत सेवा वारंटी के साथ एक मरम्मत बोर्ड अक्सर दुर्लभ A16B-2203 वेरिएंट के लिए सबसे अधिक लागत प्रभावी समाधान है।
Q4: एक अतिरिक्त A16B-2203-0021 बोर्ड को लम्बे समय तक अपनी कार्यक्षमता बनाए रखने के लिए कैसे संग्रहीत किया जाना चाहिए?
मूल एंटी-स्टैटिक पैकेजिंग या समकक्ष में स्टोर करें। स्थिर कमरे के तापमान और कम आर्द्रता बनाए रखें। तापमान चक्र से बचें ️ विस्तार और संकुचन समय के साथ मिलाप जोड़ों पर तनाव डालता है।ऑक्सीकरण के लिए सालाना कनेक्टर संपर्क की जांच करें.
भाग संख्या और भंडारण तिथि के साथ स्पष्ट रूप से लेबल करें। बैटरी समर्थित किसी भी घटक के साथ बोर्डों के लिए, बैटरी की जाँच करें और प्रतिस्थापित करें इससे पहले कि यह प्रतिधारण सीमा से नीचे गिर जाए।
एक अच्छी तरह से संग्रहीत बोर्ड कई वर्षों तक रखरखाव के लिए एक स्पेयर के रूप में काम कर सकता है।
प्रश्न 5: मशीन अपने नियोजित उत्पादन जीवन के अंत के करीब है। क्या यह अभी भी इस बोर्ड को बनाए रखने के लायक है या सीएनसी अपग्रेड पर विचार करने के लायक है?
अर्थव्यवस्था मशीन के शेष उत्पादन मूल्य पर निर्भर करती है, बोर्ड की प्रतिस्थापन की लागत बनाम सीएनसी उन्नयन,और आने वाले वर्षों में नियंत्रक में कितने अन्य पुराने बोर्डों पर ध्यान देने की आवश्यकता हो सकती है.
एक सीएनसी उन्नयन एक आधुनिक मंच के साथ पूरे नियंत्रक की जगह लेता है, विरासत बोर्ड उपलब्धता चिंता को समाप्त करता है, लेकिन कमीशन में निवेश की आवश्यकता होती है, पैरामीटर पुनः प्रवेश,और ऑपरेटरों का पुनः प्रशिक्षण.
पर्याप्त शेष उत्पादक जीवन के साथ एक मशीन के लिए, बोर्ड प्रतिस्थापन आमतौर पर आर्थिक विकल्प है।
जीवन काल के अंत के निकट मशीन के लिए, उन्नयन निवेश बेहतर दीर्घकालिक मूल्य प्रदान कर सकता है।
