सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0031 |

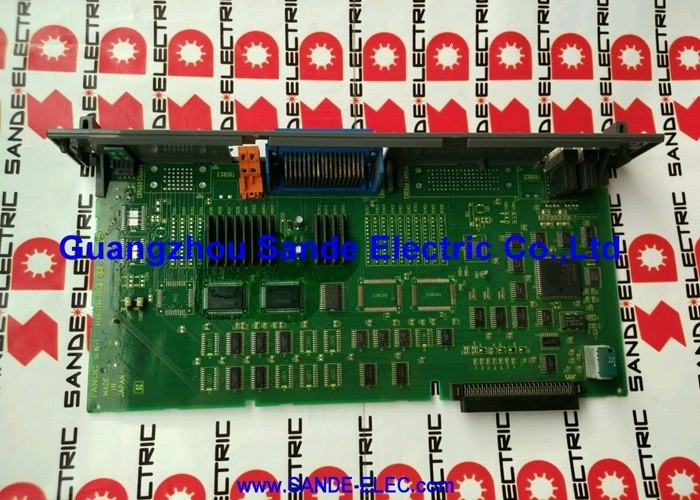

FANUC सीरीज 16 सीएनसी स्लॉट-आधारित विस्तार वास्तुकला का उपयोग करता है। सीएनसी नियंत्रण इकाई ने मुख्य सीपीयू बोर्ड से परे विकल्प कार्ड स्लॉट निर्दिष्ट किए हैं जो विशिष्ट हार्डवेयर विस्तार को समायोजित करते हैं। "विकल्प 2" स्लॉट अक्ष विस्तार बोर्ड प्राप्त करता है - वह कार्ड जो मुख्य बोर्ड द्वारा प्रदान किए जाने वाले से परे सर्वो अक्ष चैनल जोड़ता है।
A16B-2203-0031 इस विकल्प 2 स्लॉट को 4 अतिरिक्त अक्ष चैनलों से भरता है। बेस सीरीज़ 16 मुख्य बोर्ड प्राथमिक अक्षों (आमतौर पर एक मानक मशीनिंग केंद्र या टर्निंग सेंटर के लिए 3 से 4 अक्ष) को संभालता है। जब एप्लिकेशन अधिक मांग करता है - एक रोटरी टेबल वाली मशीन, एक अतिरिक्त स्पिंडल, एक पैलेट चेंजर अक्ष, या एक समर्पित टूल पत्रिका अक्ष - A16B-2203-0031 उन्हें नियंत्रित करने के लिए सर्वो चैनल प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| बोर्ड का प्रकार | विकल्प 2 अक्ष विस्तार |
| अतिरिक्त अक्ष | 4 |
| उप सीपीयू | शामिल नहीं |
| सर्वो मॉड्यूल | ए20बी-2902-0070 |
| अनुकूल | FANUC सीरीज 16 |
| नेतृत्व में प्रदर्शन | अलार्म और स्थिति |
A16B-2203-0031 हैगैर-उप-सीपीयू संस्करणविकल्प 2 बोर्ड का. इसका मतलब है कि 4 अतिरिक्त अक्षों के लिए सभी अक्ष नियंत्रण गणना श्रृंखला 16 के मुख्य सीपीयू द्वारा की जाती है - इन विस्तारित अक्षों के लिए कोई अलग प्रसंस्करण इकाई समर्पित नहीं है।
उन मशीनों के लिए जहां 4 अतिरिक्त अक्ष मामूली गति से काम करते हैं और उन्हें सबसे अधिक मांग वाली वास्तविक समय प्रसंस्करण विशेषताओं की आवश्यकता नहीं होती है, मुख्य सीपीयू प्रदर्शन में गिरावट के बिना अतिरिक्त गणना भार को संभालता है। सरल अतिरिक्त कुल्हाड़ियाँ - रोटरी टेबल, पैलेट इंडेक्सर्स, टूल मैगज़ीन ड्राइव - आमतौर पर इस श्रेणी में आती हैं।
यह A16B-2203-0033 के विपरीत है, जिसमें विशेष रूप से श्रृंखला 18 अनुप्रयोगों के लिए एक समर्पित उप-सीपीयू शामिल है, जिसमें अतिरिक्त अक्षों के लिए स्वतंत्र प्रसंस्करण की आवश्यकता होती है।
A16B-2203-0031 के फ्रंट पैनल में LED अलार्म और स्टेटस डिस्प्ले है। FANUC सीरीज 16/18 नियंत्रण आर्किटेक्चर में, ये एलईडी संकेतक प्रदान करते हैं:
पावर-ऑन अनुक्रम प्रदर्शन:सीएनसी के स्टार्टअप अनुक्रम के दौरान एलईडी पैटर्न परिभाषित स्थितियों के माध्यम से बदलता है। एक रुका हुआ या गलत पैटर्न विकल्प 2 बोर्ड में स्टार्टअप दोषों को स्थानीयकृत करने में मदद करता है।
अलार्म संकेत:जब अतिरिक्त अक्षों में से किसी एक पर सर्वो अलार्म होता है, तो विकल्प 2 बोर्ड का एलईडी बोर्ड स्तर पर पहला दृश्यमान अलार्म संकेतक प्रदान करता है - सीएनसी ऑपरेटर डिस्प्ले तक पहुंच के बिना अक्ष अलार्म का निदान करते समय उपयोगी होता है।
4-अक्ष मशीनिंग केंद्र विस्तार:FANUC सीरीज 16-एमबी मशीनिंग केंद्र को रोटरी इंडेक्सिंग टेबल के लिए 5वें अक्ष की आवश्यकता होती है। A16B-2203-0031 विकल्प 2 बोर्ड विकल्प 2 स्लॉट में स्थापित किया गया है, सर्वो मॉड्यूल A20B-2902-0070 फिट किया गया है, और पैरामीटर पुनः लोड किए गए हैं। 5वीं धुरी सीएनसी के लिए उपलब्ध हो जाती है।
विकल्प 2 बोर्ड विफलता के बाद प्रतिस्थापन:A16B-2203-0031 स्थापित एक मशीनिंग केंद्र विशेष रूप से अतिरिक्त अक्ष चैनलों पर अलार्म विकसित करता है। मुख्य अक्ष चैनल क्रियाशील रहते हैं - विकल्प 2 बोर्ड दोष के अनुरूप। प्रतिस्थापन अतिरिक्त अक्ष संचालन को पुनर्स्थापित करता है।
Q1: क्या A16B-2203-0031 को A20B-2902-0070 सर्वो मॉड्यूल के बिना स्थापित किया जा सकता है?
A20B-2902-0070 सर्वो नियंत्रण मॉड्यूल है जो A16B-2203-0031 विकल्प 2 बोर्ड में प्लग होता है। सर्वो मॉड्यूल अतिरिक्त अक्षों के लिए सर्वो लूप प्रसंस्करण प्रदान करता है। इसके बिना, अतिरिक्त अक्ष चैनल कार्य नहीं कर सकते। A16B-2203-0031 को ऑर्डर करते समय, पुष्टि करें कि क्या सर्वो मॉड्यूल की भी आवश्यकता है या क्या मौजूदा A20B-2902-0070 को मूल बोर्ड से स्थानांतरित किया जा सकता है।
Q2: A16B-2203-0031 को स्थापित करने के बाद, सभी पैरामीटर और प्रोग्राम को पुनः लोड क्यों करना होगा?
सीएनसी-शॉपिंग पुष्टि करती है कि इंस्टॉलेशन के लिए पैरामीटर और प्रोग्राम पुनः लोड की आवश्यकता होती है। जब एक नया विकल्प 2 बोर्ड लगाया जाता है, तो सीएनसी की एसआरएएम मेमोरी एक परिवर्तित हार्डवेयर कॉन्फ़िगरेशन देखती है। सिस्टम स्टार्टअप पर हार्डवेयर का पता लगाता है; संग्रहीत कॉन्फ़िगरेशन डेटा और पता लगाए गए हार्डवेयर के बीच बेमेल के कारण सीएनसी गलत तरीके से प्रारंभ हो सकता है। पैरामीटर पुनः लोड करने से यह सुनिश्चित होता है कि सीएनसी नए अतिरिक्त अक्षों को पहचानता है और सही ढंग से कॉन्फ़िगर करता है।
Q3: A16B-2203-0031 स्थापित सीरीज 16 सीएनसी पर अधिकतम कुल अक्ष गणना क्या है?
सीरीज 16 बेस सिस्टम मुख्य बोर्ड पर 4 अक्षों का समर्थन करता है। A16B-2203-0031 विकल्प 2 बोर्ड को 4 अतिरिक्त अक्षों के साथ जोड़ने पर कुल 8 नियंत्रित अक्ष हो जाते हैं। यह श्रृंखला 16 के लक्ष्य अनुप्रयोग रेंज में सबसे जटिल मशीन टूल कॉन्फ़िगरेशन को कवर करता है। सीएनसी की विशिष्ट श्रृंखला और मॉडल दस्तावेज़ीकरण से अधिकतम कॉन्फ़िगर अक्ष गणना की पुष्टि करें।
Q4: क्या A16B-2203-0031 सीरीज 18 सीएनसी सिस्टम के साथ संगत है?
सीरीज 16 बिना सब-सीपीयू वेरिएंट के। श्रृंखला 18 अनुप्रयोगों के लिए 4 अतिरिक्त अक्षों की आवश्यकता होती है, A16B-2203-0033 (उप-सीपीयू के साथ) सही बोर्ड है। श्रृंखला 16 और 18 अलग-अलग विकल्प 2 बोर्ड वेरिएंट का उपयोग करते हैं - ऑर्डर करने से पहले विशिष्ट सीएनसी के लिए लागू बोर्ड की पुष्टि करें।
Q5: कौन से अलार्म संकेत देते हैं कि A16B-2203-0031 विकल्प 2 बोर्ड विफल हो गया है?
विशेष रूप से अतिरिक्त अक्ष चैनलों (कॉन्फ़िगरेशन के आधार पर 5वीं से 8वीं अक्ष) को प्रभावित करने वाले अलार्म, जबकि मुख्य अक्ष चैनल सामान्य रूप से काम करते रहते हैं, विकल्प 2 बोर्ड दोष की विशेषता है। एक्सिस अलार्म, केवल अतिरिक्त एक्सिस पर सर्वो संचार त्रुटियां, या विकल्प 2 स्लॉट की ओर इशारा करने वाले स्टार्टअप अलार्म नैदानिक संकेतक हैं। रखरखाव मैनुअल में श्रृंखला 16 हार्डवेयर अलार्म संदर्भ के साथ अलार्म कोड को क्रॉस-रेफरेंस करें।
