सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0033 |

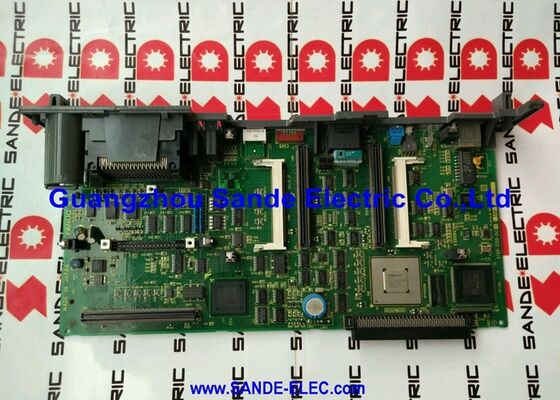

A16B-2203-0033 और A16B-2203-0031 के बीच महत्वपूर्ण अंतर एकीकृत हैउप-सीपीयूएक समर्पित प्रोसेसर जो सीएनसी के मुख्य सीपीयू से स्वतंत्र रूप से 4 अतिरिक्त अक्षों के लिए सर्वो गणना को संभालता है।
A16B-2203-0033 में, उप-CPU अतिरिक्त अक्षों के वास्तविक समय सर्वो लूप प्रसंस्करण के लिए पूरी जिम्मेदारी लेता हैः स्थिति प्रतिक्रिया पढ़ने, निम्नलिखित त्रुटि की गणना,गति कमांड उत्पन्न करना, और सुरक्षा सीमाओं की निगरानी। मुख्य सीपीयू इसे आंतरिक रूप से संभालने के बजाय उप-सीपीयू को यह प्रसंस्करण सौंपता है।
इस वास्तुकला का प्रत्यक्ष उत्पादन लाभ हैः अतिरिक्त धुरी मुख्य धुरी के समान सर्वो लूप प्रतिक्रिया विशेषताओं के साथ व्यवहार करती हैं।उप-सीपीयू 4 अतिरिक्त चैनलों के लिए समर्पित प्रसंस्करण बैंडविड्थ बनाए रखता है, भले ही मुख्य सीपीयू प्राथमिक अक्षों के लिए एक साथ क्या कंप्यूटिंग कर रहा हो.
| पैरामीटर | मूल्य |
|---|---|
| बोर्ड का प्रकार | विकल्प 2 उप सीपीयू अक्ष विस्तार |
| अतिरिक्त अक्ष | 4 |
| उप-सीपीयू | हाँ ️ समर्पित |
| संगत | FANUC सीरीज 18 |
| एलईडी डिस्प्ले | अलार्म और स्थिति |
| श्रृंखला | A16B-2203 |
एक जटिल सीएनसी श्रृंखला 18 मशीन पर अतिरिक्त अक्ष हमेशा सरल सहायक कार्य नहीं होते हैं।
उच्च परिशुद्धता के रूपरेखांकनः4 प्राथमिक अक्षों और 4 अतिरिक्त अक्षों वाली एक मशीन जो सभी जटिल भाग प्रोफ़ाइल के लिए एक साथ अंतःपोलन करती है। सभी 8 अक्षों को लगातार, उच्च बैंडविड्थ सर्वो प्रतिक्रिया की आवश्यकता होती है।
सिंक्रनाइज़ किए गए अक्षःApplications where additional axes must maintain tight synchronisation with primary axes — twin-turret turning with synchronised X1/X2 and Z1/Z2 motion requires each axis to respond identically to the same commanded path.
उच्च गति सहायक संचालनःउपकरण पत्रिका या पैलेट परिवर्तक धुरी अपनी अधिकतम नामित गति पर चल रही है, जहां सर्वो गणना में कोई भी देरी चक्र समय को प्रभावित करती है।
इन सभी मामलों में, A16B-2203-0033 में उप-सीपीयू यह सुनिश्चित करता है कि अतिरिक्त अक्षों के पास समर्पित प्रसंस्करण संसाधन हों, वे मुख्य सीपीयू के ध्यान के लिए प्राथमिक अक्षों के साथ प्रतिस्पर्धा नहीं कर रहे हैं।
8-अक्ष की आवश्यकता के साथ श्रृंखला 18-एमबीःएक जटिल क्षैतिज मशीनिंग केंद्र जिसमें पैलेट चेंजर, घूर्णी मेज और बी-अक्ष झुकाव है, एक साथ 8 नियंत्रित अक्षों की आवश्यकता होती है।A16B-2203-0033 सब-सीपीयू प्रसंस्करण के साथ 4 अतिरिक्त अक्ष प्रदान करता है यह सुनिश्चित करने के लिए सभी 8 अक्षों पूर्ण 8-अक्ष समोच्चन के दौरान सर्वो प्रतिक्रिया स्थिरता बनाए रखने.
विकल्प 2 उप-सीपीयू बोर्ड की प्रतिस्थापनःसीरीज 18-एमबी सीएनसी अतिरिक्त अक्ष चैनलों पर अलार्म विकसित करता है (अक्ष 5 ̊8) । उप-सीपीयू की प्रसंस्करण को दोष स्रोत के रूप में अलग किया जाता है।A16B-2203-0033 के साथ प्रतिस्थापन सभी 4 अतिरिक्त अक्षों के लिए स्वतंत्र प्रसंस्करण बहाल.
Q1: A16B-2203-0031 और A16B-2203-0033 के बीच वास्तुशिल्प अंतर क्या है?
A16B-2203-0031 सीरीज 16 के लिए है और इसमें कोई उप-सीपीयू नहीं है। मुख्य सीपीयू अतिरिक्त 4 चैनलों सहित सभी अक्ष प्रसंस्करण को संभालता है।A16B-2203-0033 श्रृंखला 18 के लिए है और अतिरिक्त 4 अक्षों के लिए एक समर्पित उप-सीपीयू शामिल हैउप-सीपीयू इन अक्षों के लिए समर्पित, स्वतंत्र प्रसंस्करण बैंडविड्थ प्रदान करता है, जो मुख्य सीपीयू लोड के बावजूद सुसंगत सर्वो प्रदर्शन सुनिश्चित करता है।
प्रश्न 2: क्या A16B-2203-0033 का उपयोग सीरीज 16 सीएनसी पर किया जा सकता है?
नहीं. सीरीज 16 A16B-2203-0031 (उप-सीपीयू के बिना) का उपयोग करता है। बोर्ड का आंतरिक बस प्रोटोकॉल और कनेक्टर असाइनमेंट सीरीज 18 नियंत्रण वास्तुकला से मेल खाता है।सीरीज 18 विकल्प 2 बोर्ड को सीरीज 16 सीएनसी में फिट करने से हार्डवेयर असंगतता होती है.
Q3: क्या A16B-2203-0033 पर उप-सीपीयू को अलग सॉफ्टवेयर लोड करने की आवश्यकता है?
विकल्प 2 बोर्ड पर उप-सीपीयू सीएनसी प्रणाली की मुख्य स्मृति से अपना सॉफ्टवेयर प्राप्त करता है।सीएनसी के FROM मॉड्यूल में रहने वाले सर्वो सॉफ्टवेयर संस्करण सीएनसी के आंतरिक बस के माध्यम से उप-सीपीयू के व्यवहार को नियंत्रित करता है. उप-सीपीयू बोर्ड पर कोई अलग फर्मवेयर लोड उपयोगकर्ता द्वारा आवश्यक नहीं है ′′ सीएनसी स्टार्टअप के दौरान उप-सीपीयू को आरंभ करता है। हालांकि,सभी सीएनसी मापदंडों (अतिरिक्त अक्ष मापदंडों सहित) को स्थापना के बाद सही ढंग से सेट किया जाना चाहिए.
प्रश्न 4: उप-सीपीयू और गैर-उप-सीपीयू विकल्प 2 के बीच प्रदर्शन में क्या अंतर है?
ऐसे अनुप्रयोगों के लिए जहां अतिरिक्त धुरी सरल, कम मांग वाले कार्य करते हैं (धीमी सहायक स्थिति), उत्पादन में अंतर का पता नहीं लगाया जा सकता है।अनुप्रयोगों के लिए जहां सभी 8 अक्ष एक साथ उच्च फ़ीड दरों पर समानांतर रूपरेखा बनाते हैं, उप-सीपीयू संस्करण अतिरिक्त अक्षों के लिए सर्वो लूप अद्यतन आवृत्ति को बनाए रखता है, गैर-उप-सीपीयू संस्करण के लिए मुख्य सीपीयू को अधिक अक्षों को संभालने की आवश्यकता होगी,संभावित रूप से प्रति अक्ष उपलब्ध प्रसंस्करण समय को कम करना.
Q5: क्या प्रतिस्थापन A16B-2203-0033 लगाने के बाद सभी मापदंडों को फिर से लोड किया जाना चाहिए?
हाँ. A16B-2203-0031 के साथ के रूप में, विकल्प 2 बोर्ड के प्रतिस्थापन एक पूर्ण पैरामीटर पुनः लोड सुनिश्चित करने के लिए सीएनसी सही ढंग से हार्डवेयर विन्यस्त करने के लिए आवश्यक है. सभी सीएनसी पैरामीटर का बैकअप, भाग कार्यक्रम,उपकरण डेटा, और बोर्ड को बदलने से पहले पीएमसी डेटा। A16B-2203-0033 को फिट करने के बाद, एक पूर्ण पैरामीटर बहाल करें और उत्पादन में लौटने से पहले सभी 8 अक्षों को प्रारंभ करने और ठीक से काम करने की पुष्टि करें।
