सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0070 |

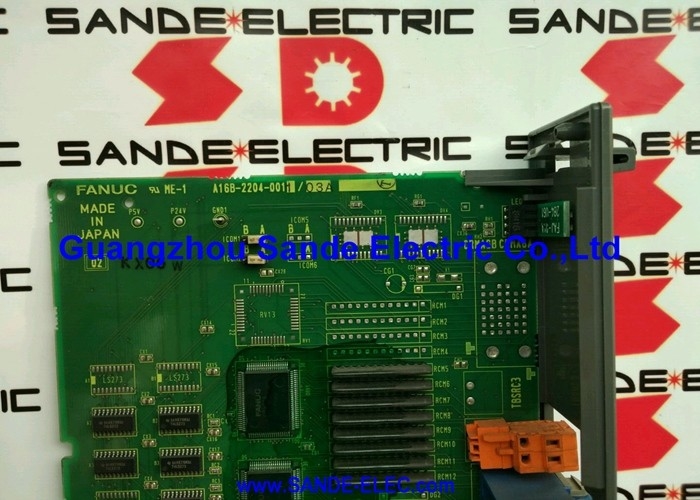

A16B-2203-0070 "TB" (टर्मिनल ब्लॉक) नियंत्रण विन्यास में FANUC के सीरीज 21 और सीरीज 210 सीएनसी प्लेटफार्मों की सेवा करता हैः
श्रृंखला 21:FANUC के 20 सीरीज की पीढ़ी के कॉम्पैक्ट उच्च प्रदर्शन वाले सीएनसी ′′ को 20/21 सीरीज के परिवार के भीतर लागत अनुकूलित संस्करण के रूप में तैनात किया गया है। सीरीज 21 मशीनिंग केंद्रों, टर्निंग केंद्रों,और एक कॉम्पैक्ट पैकेज में सक्षम सीएनसी नियंत्रण की आवश्यकता बहु-अक्ष मशीन उपकरण.
श्रृंखला 210:सीरीज 210 सीरीज 21 प्लेटफॉर्म का एक विस्तारित या विशेषज्ञ संस्करण है, जो पुष्टि करता है कि A16B-2203-0070 इस सीएनसी परिवार के मानक और विस्तारित दोनों संस्करणों की सेवा करता है।
टीबी (टर्मिनल ब्लॉक) संस्करणः"टीबी" पदनाम सीरीज 21/210 प्रणाली की विशिष्ट हार्डवेयर विन्यास की पहचान करता है जो नियंत्रण रैक शैली और कनेक्टर व्यवस्था की पुष्टि करता है जिसके साथ यह आई/ओ बोर्ड संगत है।
| पैरामीटर | मूल्य |
|---|---|
| संगत सीएनसी | सीरीज 21, सीरीज 210 (TB) |
| डिजिटल इनपुट (DI) | 96 |
| डिजिटल आउटपुट (डीओ) | 64 |
| भिन्नता | ईओ |
| प्रकार | आई/ओ पीसीबी/आई/ओ पीएसयू मॉड्यूल |
| श्रृंखला | A16B-2203 |
A16B-2203-0070 के लिए सूची इसे एक "I/O PSU मॉड्यूल" के रूप में वर्णित करता है, यह दर्शाता है कि यह बोर्ड दोनों कार्यों को जोड़ती है। यह एकीकृत डिजाइन बाद की पीढ़ी के FANUC I/O बोर्डों के लिए विशिष्ट है,जहां बोर्ड इनपुट रीडिंग और आउटपुट ड्राइविंग सर्किट के साथ-साथ I/O सेक्शन के आउटपुट ड्राइवरों को 24V या 5V बिजली वितरण प्रदान करता है.
सीरीज 21 I/O PSU मॉड्यूल की खराबीःएक FANUC सीरीज 21 सीएनसी मशीन उपकरण आई / ओ विफलताओं का विकास करता है ¢ आउटपुट सक्रिय करने में विफल रहता है या इनपुट गलत तरीके से पढ़ा जाता है।A16B-2203-0070 दोष के रूप में पहचाना जाता हैप्रतिस्थापन पूर्ण 96/64 I/O संचालन को बहाल करता है।
सीरीज 210 सीएनसी नियंत्रण बोर्ड का रखरखावःएक उत्पादन सुविधा अपनी सीरीज 210 सीएनसी प्रणाली को बनाए रखती है। A16B-2203-0070 को एक नियोजित I/O बोर्ड नवीनीकरण कार्यक्रम के हिस्से के रूप में प्रतिस्थापित किया जाता है।
प्रश्न 1: मैं A16B-2203-0070 (EO) और A16B-2203-0073 (E1) I/O बोर्डों के बीच अंतर कैसे करूं?
A16B-2203-0070 सीरीज 21/210 टीबी सीएनसी सिस्टम के लिए EO (E0) संस्करण है। A16B-2203-0073 सीरीज 0i (शून्य-i) / F0 9 इंच सीआरटी सिस्टम के लिए E1 संस्करण है।दोनों 96/64 I/O क्षमता प्रदान करते हैं, लेकिन विभिन्न सीएनसी प्लेटफार्मों के लिए वे विनिमेय नहीं हैं- सीएनसी मॉडल नंबर और स्थापित बोर्ड के भाग संख्या लेबल से पुष्टि करें।
Q2: क्या A16B-2203-0070 केवल बोर्ड के लिए प्रतिस्थापन है, या इसमें एक अलग बिजली आपूर्ति इकाई शामिल है?
A16B-2203-0070 को "आई/ओ पीएसयू मॉड्यूल" के रूप में वर्णित किया गया है। बिजली आपूर्ति विनियमन पीसीबी पर एकीकृत है। यह एक एकल बोर्ड है जो दोनों कार्यों को जोड़ती है।कोई अलग बाहरी पीएसयू घटक नहीं है; बोर्ड को एक पूर्ण इकाई के रूप में प्रतिस्थापित किया जाता है।
Q3: कौन से PMC अलार्म A16B-2203-0070 दोष का संकेत देते हैं?
सीरीज 21/210 सीएनसी में पीएमसी अलार्म डिस्प्ले आई/ओ संचार त्रुटियों या विशिष्ट पीएमसी सिस्टम अलार्म दिखाएगा जब आई/ओ बोर्ड विफल हो जाएगा।एकाधिक समवर्ती I/O विफलताएं (एक ही बोर्ड से इनपुट और आउटपुट दोनों) अलग-अलग एकल-बिंदु वायरिंग दोषों की तुलना में बोर्ड दोष का संकेत देने की अधिक संभावना है. विफल I/O बिंदुओं के पैटर्न के लिए PMC निदान स्क्रीन की जांच करें यदि वे सभी इस बोर्ड के कनेक्टर असाइनमेंट से मेल खाते हैं, तो बोर्ड संभावित कारण है।
प्रश्न 4: क्या A16B-2203-0070 को बदलने से सीएनसी में संग्रहीत पीएमसी सीढ़ी कार्यक्रम प्रभावित होता है?
नहीं. पीएमसी सीढ़ी कार्यक्रम सीएनसी की मुख्य मेमोरी (एसआरएएम या एफआरओएम मॉड्यूल) में संग्रहीत है, आई/ओ बोर्ड में नहीं। A16B-2203-0070 को बदलने से संग्रहीत सीढ़ी प्रभावित नहीं होती है।प्रतिस्थापन बोर्ड को स्थापित करने के बाद, PMC चालू प्रारंभ के दौरान इसके साथ संचार बहाल करता है।सभी 96 इनपुट और 64 आउटपुट की जांच करें कि मशीन को उत्पादन में वापस लाने से पहले पीएमसी निदान स्क्रीन के माध्यम से सही ढंग से काम करें.
