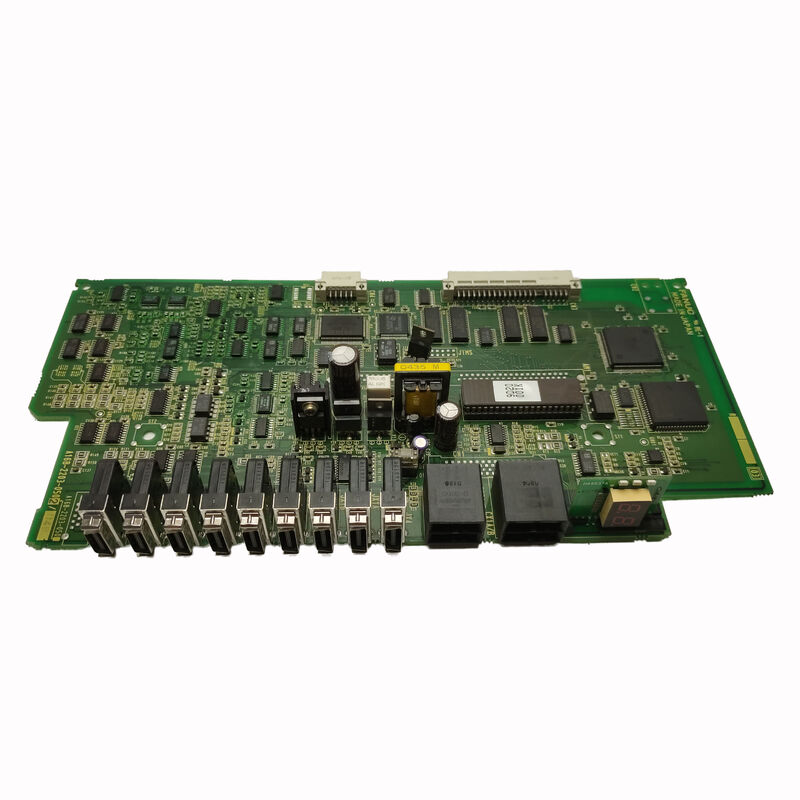

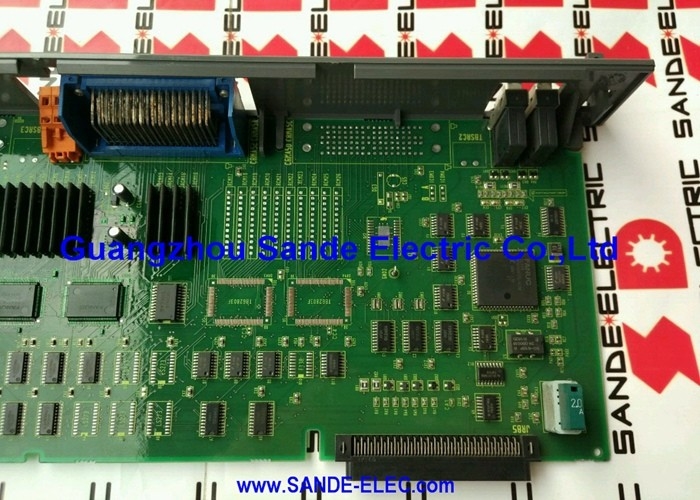

FANUC A16B-2203-0090 | रोबो मॉनिटर पीसीबी — A16B-2203 सीरीज़, FANUC सीएनसी और रोबोटिक कंट्रोलर के लिए सिस्टम मॉनिटरिंग और कंट्रोल बोर्ड, सीरीज़ 16/18/21, जापान मूल

अवलोकन

FANUC A16B-2203-0090 में "ROBO" पदनाम है — FANUC के पीसीबी नामकरण के भीतर एक मार्कर जो FANUC के रोबोट नियंत्रण और रोबोट-सीएनसी एकीकरण उत्पाद लाइन से जुड़े बोर्डों की पहचान करता है।A16B-2203 सीरीज़ विशेष नियंत्रण और इंटरफ़ेस बोर्डों की एक श्रृंखला को कवर करती है: रोबोट कंट्रोलर के लिए पावर सप्लाई बोर्ड (R-J3iB के लिए A16B-2203-0370, R-30iA/R-30iB के लिए A16B-2203-0910), एक्सिस कंट्रोल और I/O विस्तार बोर्ड, DeviceNet इंटरफ़ेस बोर्ड (A16B-2203-0190), और मॉनिटरिंग/कंट्रोल बोर्ड जैसे A16B-2203-0090। सीरीज़ में प्रत्येक बोर्ड बड़े नियंत्रण प्रणाली आर्किटेक्चर के भीतर एक विशिष्ट कार्य करता है।

ROBO मॉनिटर पीसीबी की भूमिका मुख्य सीपीयू बोर्ड की भूमिका से अलग है।

जहां मुख्य सीपीयू सीएनसी या रोबोट प्रोग्राम को निष्पादित करता है, सर्वो नियंत्रण का प्रबंधन करता है, और पीएमसी लैडर चलाता है, वहीं मॉनिटर बोर्ड सिस्टम-स्तरीय अवलोकन और नियंत्रण कार्यों को संभालता है — इलेक्ट्रॉनिक्स की वह परत जो यह जानने के लिए जिम्मेदार है कि सिस्टम अपने अपेक्षित मापदंडों के भीतर काम कर रहा है, जुड़े मॉड्यूल और बाहरी निगरानी प्रणालियों को स्थिति संप्रेषित कर रहा है, और उन स्थितियों को चिह्नित कर रहा है जिनके लिए मशीन-रोकने वाली खराबी बनने से पहले रखरखाव हस्तक्षेप की आवश्यकता होती है।

रोबोटिक और रोबोट-लिंक्ड सीएनसी अनुप्रयोगों में, सिस्टम स्थिति की निगरानी विशेष महत्व रखती है क्योंकि एक अनडिटेक्टेड फॉल्ट के परिणाम एक समन्वित रोबोट-मशीन सेल के माध्यम से तेजी से फैल सकते हैं।

एक रोबोट जो एक खराब सुरक्षा सर्किट के साथ काम करना जारी रखता है या एक सीएनसी जो एक विफल स्थिति निगरानी फ़ंक्शन के साथ काम करना जारी रखता है, वह टूलिंग क्षति, पार्ट स्क्रैप, या — गंभीर मामलों में — सुरक्षा घटनाओं का कारण बन सकता है।

मॉनिटर पीसीबी सिस्टम की सुरक्षा-संबंधी पहचान परत का हिस्सा है, यही कारण है कि इसकी विफलता आमतौर पर अलार्म उत्पन्न करती है जो ऑपरेशन को रोकते हैं बजाय इसके कि सिस्टम खराब स्थिति में जारी रहे।

मुख्य विनिर्देश

पैरामीटर

A16B-2203 बोर्ड सीरीज़ FANUC की पार्ट्स कैटलॉग में सबसे कार्यात्मक रूप से विविध बोर्ड परिवारों में से एक है। -2203 उपसर्ग FANUC के पीसीबी आर्किटेक्चर में एक सामान्य युग और भौतिक मानक से बोर्डों की पहचान करता है — आमतौर पर सीरीज़ 16/18 से लेकर शुरुआती आई-सीरीज़ पीढ़ी तक — लेकिन अंतिम चार अंक व्यापक रूप से भिन्न कार्यों को अलग करते हैं:

-0090 (यह बोर्ड):

ROBO मॉनिटर पीसीबी — सिस्टम मॉनिटरिंग और कंट्रोल, रोबोट-लिंक्ड सीएनसी अनुप्रयोग।-0110:

सर्वो ऐड-ऑन या इंटरफ़ेस मॉड्यूल — सर्वो कंट्रोल एक्सटेंशन।-0190:

DeviceNet I/F पीसीबी — रोबोट कंट्रोलर के लिए फील्डबस संचार इंटरफ़ेस।-0200:

पीएलसी इंटरफ़ेस पीसीबी — मशीन I/O और पीएलसी एकीकरण।-0291:

ग्राफिक कंट्रोल पीसीबी — सीरीज़ 15/150 सीएनसी के लिए डिस्प्ले प्रोसेसिंग।-0370:

पावर सप्लाई यूनिट — R-J3iB रोबोट कंट्रोलर के लिए।-0910:

पावर सप्लाई यूनिट — R-30iA/R-30iB रोबोट कंट्रोलर के लिए।यह विविधता का मतलब है कि A16B-2203 सीरीज़ में एक पार्ट नंबर आपको बताता है कि बोर्ड एक विशिष्ट FANUC हार्डवेयर पीढ़ी से है, लेकिन अंतिम चार अंकों को देखे बिना इसके कार्य के बारे में बहुत कम बताता है।

जब एक प्रतिस्थापन A16B-2203-0090 की सोर्सिंग करते हैं, तो सटीक पार्ट नंबर का उपयोग करना आवश्यक है — सतही रूप से समान संख्याओं वाले अन्य A16B-2203 वेरिएंट पूरी तरह से अलग बोर्ड हैं जिनके अलग-अलग कार्य, अलग-अलग कनेक्टर और अलग-अलग इंस्टॉलेशन आवश्यकताएं हैं।

एलईडी संकेतक — बोर्ड फेस पर डायग्नोस्टिक वैल्यू

A16B-2203-0090 की सबसे व्यावहारिक रूप से उपयोगी विशेषताओं में से एक इसके एलईडी स्थिति संकेतकों की सरणी है।

FANUC के नियंत्रण प्रणाली आर्किटेक्चर में, व्यक्तिगत बोर्डों पर डायग्नोस्टिक एलईडी रखरखाव बुद्धिमत्ता की पहली पंक्ति के रूप में काम करते हैं — किसी भी परीक्षण उपकरण को जोड़ने या सीएनसी की सॉफ्टवेयर डायग्नोस्टिक स्क्रीन तक पहुंचने से पहले, एक रखरखाव इंजीनियर यह निर्धारित करने के लिए व्यक्तिगत बोर्डों पर एलईडी राज्यों का निरीक्षण कर सकता है कि सिस्टम का कौन सा हिस्सा स्वस्थ है और कौन सा खराब है।

ROBO मॉनिटर पीसीबी के एलईडी आमतौर पर इंगित करते हैं:

पावर स्थिति:

यह पुष्टि करना कि बोर्ड की आंतरिक पावर सप्लाई रेल (+5V, ±15V) विनिर्देश के भीतर हैं। जब सिस्टम ऊर्जावान होता है तो एक डार्क पावर एलईडी बोर्ड-स्तरीय पावर फॉल्ट का संकेत देती है — विफल वोल्टेज रेगुलेटर, उड़ा हुआ प्रोटेक्शन फ्यूज, या क्षतिग्रस्त पावर ट्रेस।संचार स्थिति:

अन्य मॉड्यूल के साथ बोर्ड के डेटा लिंक के स्वास्थ्य को इंगित करना। ऑपरेशन में सिस्टम होने पर एक फ्लैशिंग या ऑफ कम्युनिकेशन एलईडी बस संचार फॉल्ट का संकेत देती है — जो इस बोर्ड पर, प्राप्त करने वाले मॉड्यूल पर, या उन्हें जोड़ने वाले बैकप्लेन में हो सकती है।अलार्म स्थिति:

एक या एक से अधिक एलईडी जो तब प्रज्वलित होती हैं जब बोर्ड उन सर्किटों में एक त्रुटि स्थिति का पता लगाता है जिनकी वह निगरानी करता है। विशिष्ट अलार्म पैटर्न — कौन सी एलईडी, स्थिर या फ्लैशिंग — सीएनसी या रोबोट कंट्रोलर के रखरखाव मैनुअल में वर्णित विशिष्ट फॉल्ट कोड से संबंधित है।ये एलईडी स्थितियां, सीएनसी के ऑपरेटर पैनल पर प्रदर्शित अलार्म कोड के साथ मिलकर, एक अनुभवी रखरखाव इंजीनियर को किसी भी मॉड्यूल को हटाने या बदलने से पहले एक विशिष्ट बोर्ड या सर्किट में एक फॉल्ट को स्थानीयकृत करने की अनुमति देती हैं।

A16B-2203-0090 के लिए जिम्मेदार विफलताओं का निदान

जब ROBO मॉनिटर पीसीबी विफल हो जाता है, तो सिस्टम आमतौर पर सिस्टम स्थिति निगरानी, इंटर-मॉड्यूल संचार, या विशिष्ट सुरक्षा निगरानी सर्किट से संबंधित श्रेणियों में अलार्म कोड उत्पन्न करता है।

निदान में चुनौती यह है कि ये अलार्म श्रेणियां सिस्टम में कहीं और विफलताओं से भी उत्पन्न हो सकती हैं — एक विफल कनेक्शन, एक खराब बैकप्लेन संपर्क, या एक पावर सप्लाई समस्या मॉनिटर बोर्ड की विफलता की नकल कर सकती है।

सिस्टमैटिक डायग्नोस्टिक दृष्टिकोण है: पहले बोर्ड के कनेक्टर्स पर पावर सप्लाई वोल्टेज सही होने की पुष्टि करें; फिर सभी कनेक्टर मेटिंग सुरक्षित होने और सभी केबल ठीक से बैठे होने की पुष्टि करें।

यदि पावर और कनेक्शन सही पाए जाते हैं और अलार्म बना रहता है, तो ज्ञात-अच्छे बोर्ड (यदि उपलब्ध हो) के साथ A16B-2203-0090 को स्वैप करें ताकि यह पुष्टि हो सके कि फॉल्ट बोर्ड के साथ चलता है। यदि फॉल्ट चलता है, तो बोर्ड को खराब माना जाता है।

यदि फॉल्ट बना रहता है, तो समस्या सिस्टम में कहीं और है।

अक्सर पूछे जाने वाले प्रश्न

Q1: सीएनसी या रोबोट कंट्रोलर पर कौन से अलार्म कोड विशेष रूप से इंगित करते हैं कि A16B-2203-0090 विफल हो गया है?

विशिष्ट अलार्म कोड उस सीएनसी या रोबोट कंट्रोलर पीढ़ी पर निर्भर करते हैं जिसमें बोर्ड स्थापित है।

FANUC सीरीज़ 16/18 सीएनसी सिस्टम में, 900-सीरीज़ (DRAM पैरिटी, SRAM पैरिटी, सिस्टम एरर) में सिस्टम-स्तरीय अलार्म या 300-400 सीरीज़ में विशिष्ट मॉनिटर-संबंधित अलार्म मॉनिटर बोर्ड की विफलताओं से जुड़े हो सकते हैं।

रोबोट कंट्रोलर (R-J2 या R-J3 पीढ़ी) मॉनिटर सर्किट फॉल्ट के लिए SRVO (सर्वो) या SYST (सिस्टम) श्रेणी के अलार्म उत्पन्न करता है।

मॉनिटर बोर्ड फॉल्ट से जुड़े अलार्म कोड की पहचान करने के लिए विशिष्ट कंट्रोलर पीढ़ी के लिए रखरखाव मैनुअल से परामर्श करें, और बोर्ड पर ही एलईडी राज्यों के विरुद्ध क्रॉस-रेफरेंस करें।

Q2: क्या A16B-2203-0090 की मरम्मत की जा सकती है, या केवल प्रतिस्थापन ही एकमात्र विकल्प है?

घटक-स्तरीय मरम्मत सिद्धांत रूप में संभव है — बोर्ड अपरिवर्तनीय रूप से जटिल नहीं है — लेकिन व्यावहारिक व्यवहार्यता विफलता मोड पर निर्भर करती है। यदि विफलता एक विफल असतत घटक (वोल्टेज रेगुलेटर, लॉजिक आईसी, निष्क्रिय घटक) है जिसे पहचाना और उपयुक्त एसएमडी रीवर्क उपकरण के साथ बदला जा सकता है, तो मरम्मत संभव है।

यदि विफलता में बोर्ड के मल्टी-लेयर आंतरिक ट्रेस (सर्ज इवेंट या भौतिक क्षति से) को नुकसान शामिल है, तो मरम्मत अव्यावहारिक हो जाती है। अधिकांश विशेषज्ञ FANUC मरम्मत केंद्र A16B-2203 सीरीज़ बोर्डों के परीक्षण और, जहां संभव हो, मरम्मत की पेशकश करते हैं।

एक्सचेंज सेवाएं (विफल बोर्ड के बदले में एक नवीनीकृत परीक्षण इकाई प्राप्त करना) इस भाग के लिए सबसे आम सेवा पथ हैं।

Q3: क्या A16B-2203-0090 का उपयोग केवल सीएनसी मशीनों में किया जाता है, या केवल रोबोट-लिंक्ड अनुप्रयोगों में?

"ROBO" पदनाम बोर्ड के प्राथमिक अनुप्रयोग संदर्भ को इंगित करता है — FANUC के रोबोट कंट्रोलर और रोबोट-सीएनसी एकीकरण उत्पाद लाइन।

हालांकि, कुछ FANUC सीएनसी सिस्टम जिनमें रोबोट समन्वय कार्य शामिल हैं (जैसे एकीकृत रोबोट एक्सिस कंट्रोल वाले मल्टी-एक्सिस सीएनसी सिस्टम) ROBO परिवार के बोर्डों का भी उपयोग करते हैं।

किसी भी विशिष्ट मशीन के लिए निश्चित उत्तर उस मशीन की पार्ट्स सूची या हार्डवेयर कनेक्शन मैनुअल में है — यदि A16B-2203-0090 को उस मशीन के कॉन्फ़िगरेशन के हिस्से के रूप में सूचीबद्ध किया गया है, तो यह सही बोर्ड है, भले ही मशीन एक शुद्ध सीएनसी, एक रोबोट, या एक हाइब्रिड सिस्टम हो।

Q4: A16B-2203-0090 पर कितने एलईडी संकेतक हैं, और उनका डायग्नोस्टिक महत्व क्या है?

एलईडी संकेतकों की सटीक संख्या और लेबलिंग बोर्ड संशोधन के अनुसार भिन्न होती है, लेकिन A16B-2203 सीरीज़ मॉनिटर बोर्ड में आमतौर पर पावर स्थिति, संचार लिंक स्थिति और फॉल्ट इंडिकेशन को कवर करने वाले 4 से 12 एलईडी होते हैं।

एलईडी की स्थिति और उनके अर्थ कंट्रोलर के रखरखाव मैनुअल के परिशिष्ट में प्रलेखित हैं जो पीसीबी के भौतिक लेआउट का वर्णन करता है।

सबसे तुरंत उपयोगी एलईडी पावर-गुड संकेतक हैं — यदि सिस्टम ऊर्जावान होने पर कोई पावर एलईडी बंद है, तो किसी सॉफ्टवेयर निदान की आवश्यकता नहीं है; फॉल्ट बोर्ड की पावर सर्किटरी में है।

Q5: सिस्टम ठंडा होने पर सामान्य रूप से काम करता है लेकिन गर्म होने के बाद मॉनिटर बोर्ड अलार्म उत्पन्न करता है। यह क्या बताता है?

तापमान-निर्भर विफलताएं जो गर्म होने के बाद दिखाई देती हैं और ठंडा होने पर साफ हो जाती हैं, बोर्ड पर एक थर्मल रूप से मार्जिनल घटक की ओर इशारा करती हैं — आमतौर पर एक इलेक्ट्रोलाइटिक कैपेसिटर जिसमें ऑपरेटिंग तापमान पर ईएसआर बढ़ जाता है, एक सेमीकंडक्टर जंक्शन जो गर्म होने पर लीक हो जाता है, या एक सोल्डर जोड़ जिसमें एक माइक्रो-क्रैक होता है जो थर्मल विस्तार के तहत खुलता है और ठंडा होने पर बंद हो जाता है।

यह विफलता मोड एक पुराने या ईएसडी-तनावग्रस्त बोर्ड की विशेषता है जो विश्वसनीय जीवन के अंत के करीब पहुंच रहा है।

अस्थायी वर्कअराउंड (पुनः आरंभ करने से पहले सिस्टम को ठंडा होने देना) एक रखरखाव समाधान नहीं है — बोर्ड को स्थायी होने और उत्पादन में अनियोजित डाउनटाइम का कारण बनने से पहले इसे बदला जाना चाहिए।
