| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

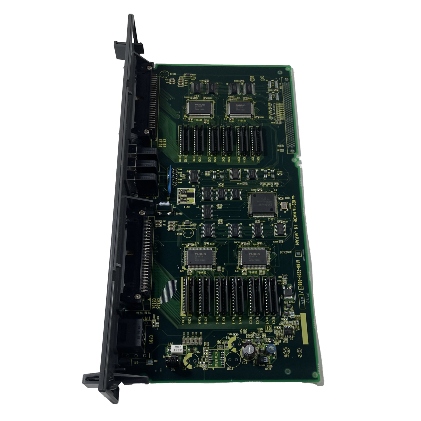

| मॉडल संख्या | ए16बी-2203-0111 |
FANUC सीरीज 0-सी सीएनसी के लिए A16B-2203-01xx I/O बोर्ड परिवार के भीतर, तीन क्षमता स्तर विभिन्न मशीन टूल जटिलता आवश्यकताओं को संबोधित करते हैं:
| तख़्ता | पद का नाम | डि | करना |
|---|---|---|---|
| ए16बी-2203-0110 | C7 (पूर्ण) | 104 | 72 |
| ए16बी-2203-0111 | C6 (मध्य) | 80 | 56 |
| ए16बी-2203-0112 | C5 (बेसिक) | 40 | 40 |
C6 (A16B-2203-0111) पूर्णतः निर्दिष्ट C7 और न्यूनतम C5 के बीच स्थित है। इसकी 80/56 डीआई/डीओ गणना मध्य-जटिलता वाले सीएनसी मशीन टूल्स की I/O आवश्यकताओं को कवर करती है - ऐसी मशीनें जिन्हें मूल C5 से अधिक की आवश्यकता होती है, लेकिन स्वचालित पैलेट चेंजर्स और टूल पत्रिकाओं के साथ एक जटिल मशीनिंग केंद्र के पूर्ण सिग्नल पूरक तक नहीं पहुंच पाते हैं।
यह C6 को इसके लिए सही विनिर्देश बनाता है:
| पैरामीटर | कीमत |
|---|---|
| पद का नाम | सी 6 |
| डिजिटल इनपुट | 80 |
| डिजिटल आउटपुट | 56 |
| सीएनसी प्रणाली | सीरीज 0-सी, 0-डी |
| शृंखला | ए16बी-2203 |
| FANUC मैनुअल रेफरी। | जीएफजेड-61395ई/06 |
A16B-2203-0111 I/O लिंक सीरियल इंटरफ़ेस के माध्यम से सीरीज 0-C CNC के PMC (प्रोग्रामेबल मशीन कंट्रोलर) लैडर लॉजिक से जुड़ता है। पीएमसी मशीन के अनुक्रम तर्क को निष्पादित करता है:
जब A16B-2203-0111 विफल हो जाता है, तो इनपुट रीडिंग और आउटपुट ड्राइविंग दोनों बंद हो जाते हैं - PMC मशीन फ़ील्ड उपकरणों से संपर्क खो देता है।
0-टीसी टर्निंग सेंटर I/O बोर्ड विफलता:एक FANUC 0-TC सीएनसी खराद हाइड्रोलिक चकिंग और शीतलक कार्यों को प्रभावित करने वाले पीएमसी अलार्म विकसित करता है। A16B-2203-0111 C6 बोर्ड को दोष के रूप में पहचाना गया है। प्रतिस्थापन से सभी 80/56 मशीन I/O पुनर्स्थापित हो जाती है।
0-एमसी कॉम्पैक्ट मशीनिंग सेंटर:पैलेट चेंजर के बिना एक छोटा सीएनसी मशीनिंग केंद्र C6 I/O विनिर्देश का उपयोग करता है - 80 इनपुट और 56 आउटपुट इसके स्पिंडल इंटरलॉक, दरवाजे, कूलेंट और एक्सिस ब्रेक सिग्नल को C6 क्षमता के भीतर आराम से कवर करते हैं।
Q1: यदि C7 उपलब्ध नहीं है तो क्या A16B-2203-0111 (C6) A16B-2203-0110 (C7) को प्रतिस्थापित कर सकता है?
केवल तभी जब पीएमसी प्रोग्राम 80 या उससे कम इनपुट और 56 या उससे कम आउटपुट का उपयोग करता है। यदि मशीन का पीएमसी प्रोग्राम 81-104 डीआई या 57-72 डीओ रेंज में सिग्नल को संबोधित करता है, तो वे सिग्नल सी6 बोर्ड पर मौजूद नहीं हैं - पीएमसी अलार्म का परिणाम होगा। कम क्षमता वाला बोर्ड लगाने से पहले पीएमसी सीढ़ी दस्तावेज़ से मशीन के I/O बिंदु उपयोग की पुष्टि करें।
Q2: क्या A16B-2203-0111 सीरीज 0-D नियंत्रण के साथ-साथ 0-C के साथ भी काम करता है?
हाँ। A16B-2203-01xx C-श्रृंखला I/O बोर्ड 0-C और 0-D (और 0-F) युग नियंत्रण दोनों के लिए पुष्टि किए गए हैं। डीएनसी इलेक्ट्रॉनिक्स पुष्टि करता है कि C7 (A16B-2203-0110) 0-MD, 0-TD, 0-MF, 0-TF कॉन्फ़िगरेशन के साथ काम करता है - समान संगतता एक ही बोर्ड परिवार के भीतर C6 A16B-2203-0111 तक फैली हुई है।
Q3: A16B-2203-0111 पर कौन से कनेक्टर का उपयोग किया जाता है?
C6 बोर्ड में C7 (जिसमें M18, M1, M20, M2, M19 होता है) की तुलना में कम आबादी वाले कनेक्टर स्थान हैं। C6 का 80/56 सिग्नल पूरक कनेक्टर सरणी के सबसेट का उपयोग करता है। विशिष्ट मशीन कॉन्फ़िगरेशन के लिए श्रृंखला 0-सी हार्डवेयर कनेक्शन मैनुअल से सटीक कनेक्टर लेआउट की पुष्टि करें।
Q5: क्या A16B-2203-0111 को बदलने के लिए PMC प्रोग्राम में बदलाव की आवश्यकता है?
नहीं, पीएमसी प्रोग्राम I/O पता संख्याओं का उपयोग करता है, बोर्ड-विशिष्ट पहचानकर्ताओं का नहीं। समान C6 बोर्ड के साथ A16B-2203-0111 का समान-से-समान प्रतिस्थापन किसी भी PMC प्रोग्राम संशोधन के बिना I/O संचार को पुनर्स्थापित करता है।
