| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0110 |

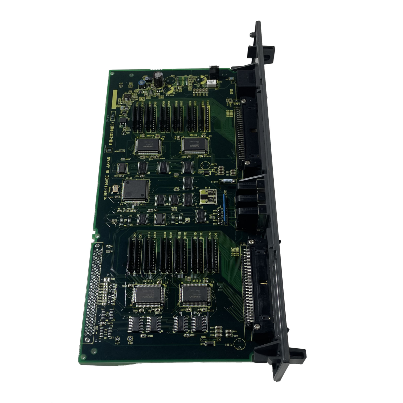

A16B-2203-0110 A16B-2203-01xx परिवार में सबसे अधिक क्षमता वाला I/O बोर्ड है।इसके 104 डिजिटल इनपुट और 72 डिजिटल आउटपुट एक पूरी तरह से सुसज्जित श्रृंखला 0-सी सीएनसी मशीन उपकरण के लिए पूर्ण आई / ओ पूरक का प्रतिनिधित्व करते हैं.
104 डिजिटल इनपुटकवरः मशीन के दरवाजे के इंटरलॉक, अक्ष सीमा स्विच (ओवरट्रावल और संदर्भ स्थिति), धुरी अभिविन्यास पूरा, उपकरण पत्रिका स्थिति कोडिंग, हाइड्रोलिक दबाव की पुष्टि,शीतल द्रव स्तर सेंसर, चक क्लैंप/अनक्लैंप, टेलस्टॉक पुष्टिकरण, पैलेट स्थिति सेंसर, ऑपरेटर पैनल मोड चयनकर्ता संपर्क, फीडर दर ओवरराइड चरण, धुरी गति ओवरराइड चरण,आपातकालीन स्टॉप चेन निगरानी, और सभी सहायक कार्य पूरा होने के संकेत।
72 डिजिटल आउटपुटड्राइव: शीतल पंप रिले, हाइड्रोलिक पंप स्टार्ट, स्पिंडल स्टार्ट/दिशा संपर्कक, अक्ष ब्रेक रिलीज़ सोलेनोइड्स, डोर लॉक सोलेनोइड्स, टूल मैगज़ीन एडवांस/ट्रैक रिले, चक क्लैंपिंग सोलेनोइड्स,पैलेट क्लैंप रिले, सूचक दीपक (चक्र सक्रिय, शीतलक चालू, अलार्म, धुरी चल रहा है), और सभी एम-कोड रिले आउटपुट।
जटिल मशीनों के लिए, विशेष रूप से स्वचालित उपकरण परिवर्तक, पैलेट सिस्टम, या कई सहायक कार्यों के साथ, पूर्ण 104/72 सी 7 क्षमता सही विनिर्देश है।
| पैरामीटर | मूल्य |
|---|---|
| पदनाम | C7 (पूरी तरह से आबाद) |
| डिजिटल इनपुट | 104 |
| डिजिटल आउटपुट | 72 |
| निर्माण | सतह माउंट (SMD) |
| सीएनसी प्रणाली | 0-C, 0-D, 0-F |
| संगत | 0-MC, 0-TC, 0-MD, 0-TD, 0-MF, 0-TF |
| वजन | 0.90 पाउंड |
| प्रतिस्थापन | A16B-1212-0220 |
| FANUC मैनुअल | GFZ-61395E/06 |
A16B-2203-0110 "पूरे C7 विनिर्देश इनपुट आउटपुट का सतह माउंट संस्करण" है। इसका निर्माण पूरी तरह से SMD (सतह माउंट डिवाइस) है। यह इसे पहले के A16B-1212-0220 से अलग करता है,जिसे डीएनसी इलेक्ट्रॉनिक्स ने पुराने "गैर-सतह-माउंट" संस्करण के रूप में पुष्टि की है.
गैर-एसएमडी से एसएमडी निर्माण के लिए संक्रमण ने निम्नलिखित लायाः
A16B-2203-0110 वर्तमान पीढ़ी का C7 बोर्ड है, जो 0-C हार्डवेयर के परिपक्व होने के साथ निर्मित "अंतिम पीढ़ी के 0-C नियंत्रण" मशीनों पर लगाया गया है। पहले के 0-C मशीनों में A16B-1212-0220 हो सकता है।
0-MC मशीनिंग सेंटर C7 बोर्ड प्रतिस्थापनःस्वचालित उपकरण परिवर्तक के साथ एक FANUC 0-MC मशीनिंग सेंटर अपने पूर्ण 104/72 मशीन इंटरफ़ेस के लिए A16B-2203-0110 C7 बोर्ड का उपयोग करता है। बोर्ड में अंतराल दोष विकसित होते हैं।परीक्षण किए गए A16B-2203-0110 के लिए विनिमय पूर्ण I/O कार्य को बहाल करता है.
0-टीडी ट्विन-टर्नेट टर्नःदो टावरों और एक हाइड्रोलिक चक के साथ एक दो टावरों वाला 0-टीडी सीएनसी टर्नबोर्ड सी 7 बोर्ड का उपयोग करता है 104 इनपुट दोनों टावरों की स्थिति एन्कोडर, हाइड्रोलिक सेंसर,और ऑपरेटर पैनल.
प्रश्न 1: क्या A16B-2203-0110 एक पुरानी 0-C मशीन में सीधे A16B-1212-0220 की जगह ले सकता है?
दोनों C7 I/O बोर्ड (104/72 DI/DO) हैं और एक ही कार्यात्मक स्थिति की सेवा करते हैं।A16B-2203-0110 "अंतिम पीढ़ी के 0C नियंत्रणों से लैस C/D इनपुट आउटपुट कार्ड के बाद के संस्करण" और A16B-1212-0220 पुराने गैर-SMD संस्करणअधिकांश 0-सी अनुप्रयोगों में, A16B-2203-0110 A16B-1212-0220 की जगह ले सकता है, लेकिन FanucWorld के विनिमय नोट में कहा गया हैः"एक्सचेंज एक A16B-2203-0110 होना चाहिए" ️ जिसका अर्थ है कि एक्सचेंज क्रेडिट कार्यक्रमों के लिए बोर्ड नंबरों की आवश्यकता होती हैमानक प्रतिस्थापन के लिए, विशिष्ट मशीन दस्तावेज से हार्डवेयर संगतता की पुष्टि करें.
प्रश्न 2: A16B-2203-0110 पर कनेक्टर के नाम क्या हैं?
A16B-2203-0110 में होंडा कनेक्टर M18, M1, M20 (DI/DO) और M2, M19 (आउटपुट) का उपयोग किया गया है।104/72 C7 विन्यास के लिए पूर्ण कनेक्टर सेट FANUC श्रृंखला 0-C/0-D हार्डवेयर कनेक्शन मैनुअल में पुष्टि की गई है.
Q3: क्या A16B-2203-0110 0-C और 0-D सीएनसी दोनों प्रणालियों पर काम करता है?
हाँ. "ओ-सी नियंत्रण या ओ-डी, ओ-एफ विन्यास चलाना जिसमें यह आई/ओ एनसी और एमसी के बीच इंटरफेस करता है". डीएनसी इलेक्ट्रॉनिक्स इसी तरह 0-एमडी, 0-टीडी, 0-टीटीडी, 0-एमएफ, 0-टीएफ के साथ संगतता की पुष्टि करता है,और 0-टीटीएफ कॉन्फ़िगरेशन C7 I/O बोर्ड का उपयोग करते हुए सीएनसी संस्करणों की पूरी श्रृंखला.
