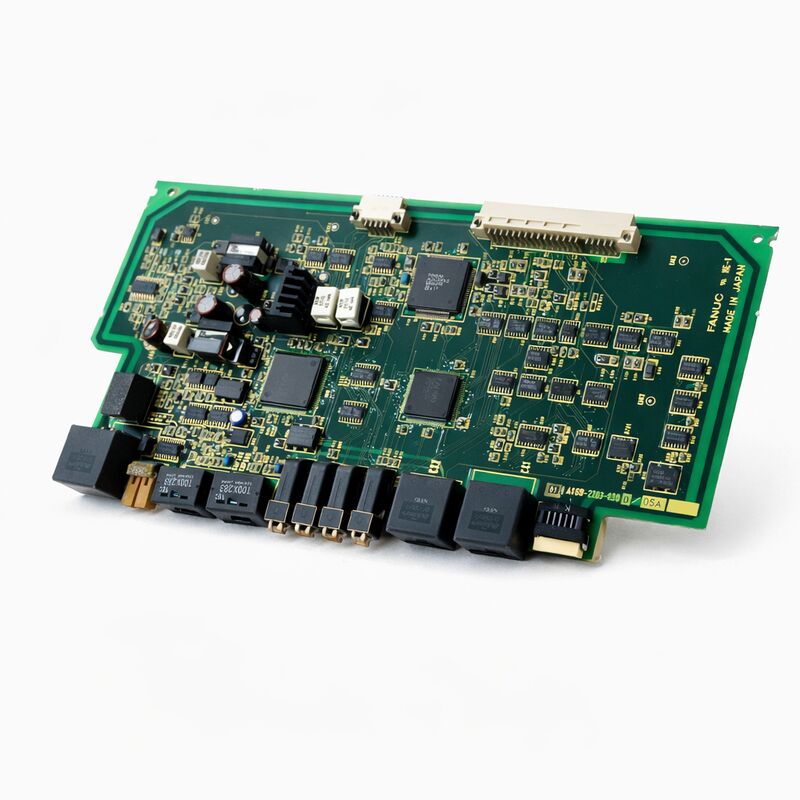

FANUC A16B-2203-0300 इंटरफ़ेस बोर्ड A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 | अल्फा सीरीज़ SVM1-240 सर्वो एम्पलीफायर वायरिंग बोर्ड — A06B-6096-H107, A16B-2203 हाई-करंट सिंगल-एक्सिस पावर बोर्ड, जापान मूल के लिए

अवलोकन

FANUC A16B-2203-0300 अल्फा सीरीज़ SVM1-240 — FANUC के A06B-6096 अल्फा सीरीज़ में 240A पीक करंट सिंगल-एक्सिस सर्वो एम्पलीफायर — के लिए पावर वायरिंग बोर्ड है।

240 एम्पीयर पीक पर, SVM1-240 अल्फा पीढ़ी में उच्चतम-करंट सिंगल-एक्सिस सर्वो ड्राइव में से एक है, जिसे सर्वो मोटर्स के लिए डिज़ाइन किया गया है जिन्हें बहुत उच्च टॉर्क उत्पन्न करने की आवश्यकता होती है — भारी मशीनिंग सेंटरों पर बड़े-फ्रेम एक्स, गैन्ट्री हेड, बड़े रोटरी टेबल और अन्य उच्च-बल अनुप्रयोग जहां छोटे सर्वो मोटर्स आवश्यक टॉर्क प्रदान नहीं कर सकते हैं।

A16B-2203 बोर्ड परिवार समग्र रूप से अल्फा सीरीज़ सर्वो एम्पलीफायर मॉड्यूल की एक विस्तृत श्रृंखला के लिए वायरिंग बोर्ड को कवर करता है।

यह परिवार कॉम्पैक्ट सर्वो एक्स के लिए छोटे-करंट बोर्ड से लेकर 240A कॉन्फ़िगरेशन के लिए A16B-2203-0300 जैसे उच्च-करंट बोर्ड तक फैला हुआ है।

परिवार में प्रत्येक बोर्ड अपने संबद्ध एम्पलीफायर मॉड्यूल की विशिष्ट करंट रेंज के लिए आकार और रेटेड है — करंट सेंसिंग रेसिस्टर्स, गेट ड्राइव सर्किट, बस करंट पाथ और थर्मल डिज़ाइन सभी रेटेड करंट के साथ स्केल करते हैं।

A06B-6096 अल्फा सीरीज़ एम्पलीफायर पीढ़ी FANUC के सर्वो ड्राइव इतिहास में एक विशिष्ट स्थान रखती है — यह अल्फा (गैर-i) पीढ़ी है, जो अल्फा i (A06B-6114, -6124, -6127 सीरीज़) से पहले आती है।

A06B-6096 ने सीरीज़ 16B/C, 18B/C, 21B, 15B, और शुरुआती i-सीरीज़ को शामिल करने वाली FANUC CNC पीढ़ियों के लिए उच्च-प्रदर्शन सर्वो एम्पलीफायर के रूप में काम किया, उस अवधि के दौरान जब FANUC टाइप A/B एनालॉग इंटरफेस से FSSB (फाइबर-ऑप्टिक सीरियल सर्वो बस) डिजिटल इंटरफ़ेस में संक्रमण कर रहा था।

SVM1-240, अपने FSSB इंटरफ़ेस के साथ, अल्फा सीरीज़ रेंज के उच्च-करंट छोर का प्रतिनिधित्व करता है।

मुख्य विनिर्देश

SVM1-240 आर्किटेक्चर में वायरिंग बोर्ड का कार्य

A06B-6096-H107 SVM1-240 मॉड्यूल के अंदर, A16B-2203-0300 वायरिंग बोर्ड उन सभी कार्यों को संभालता है जिनमें बड़े करंट, उच्च वोल्टेज और ड्राइव के इलेक्ट्रॉनिक्स और मोटर और बिजली आपूर्ति के बीच भौतिक कनेक्शन शामिल होता है:

डीसी बस कनेक्शन: PSM (पावर सप्लाई मॉड्यूल) से साझा डीसी बस SVM1 मॉड्यूल को रेक्टिफाइड 300V डीसी वितरित करती है।

वायरिंग बोर्ड इस बस कनेक्शन को समाप्त करता है, डीसी बस वोल्टेज को आईजीबीटी ट्रांजिस्टर ब्रिज में वितरित करता है जो मोटर करंट को स्विच करता है।

240A पीक रेटिंग पर, इस बोर्ड पर बस करंट पाथ को पर्याप्त तात्कालिक करंट ले जाना चाहिए — कॉपर ट्रेस और बस बार कनेक्शन तदनुसार आकार के होते हैं।

आईजीबीटी गेट ड्राइव: SVM1-240 के पावर सेक्शन में आईजीबीटी ट्रांजिस्टर वास्तविक स्विच हैं जो मोटर करंट को नियंत्रित करते हैं।

वायरिंग बोर्ड गेट ड्राइव सर्किट्री ले जाता है — अलग गेट ड्राइवर आईसी जो कंट्रोल बोर्ड से लो-लेवल गेट कमांड सिग्नल प्राप्त करते हैं और उन्हें बड़े आईजीबीटी को मज़बूती से स्विच करने के लिए आवश्यक हाई-वोल्टेज, हाई-करंट गेट पल्स में अनुवाद करते हैं।

कंट्रोल बोर्ड के लो-वोल्टेज सिग्नल और हाई-वोल्टेज गेट ड्राइव सर्किट के बीच अलगाव सुरक्षित संचालन के लिए आवश्यक है।

करंट सेंसिंग: वायरिंग बोर्ड करंट सेंसिंग तत्वों (आमतौर पर शंट रेसिस्टर्स या हॉल-इफेक्ट सेंसर) को शामिल करता है जो वास्तविक मोटर फेज करंट को मापते हैं।

ये माप कंट्रोल बोर्ड के सर्वो एल्गोरिथम को फीडबैक करते हैं, जो करंट कंट्रोल लूप को बंद करने के लिए उनका उपयोग करता है।

240A पीक पर, करंट सेंसिंग सटीकता महत्वपूर्ण है — करंट फीडबैक में त्रुटियां सीधे टॉर्क नियंत्रण त्रुटियों में तब्दील हो जाती हैं और सर्वो लूप की स्थिरता से समझौता कर सकती हैं।

मोटर आउटपुट टर्मिनल: मोटर फेज कनेक्शन (U, V, W) वायरिंग बोर्ड पर समाप्त होते हैं।

ये टर्मिनल पूर्ण रेटेड करंट के लिए आकार के होते हैं और लॉजिक सर्किट और चेसिस से आवश्यक अलगाव शामिल करते हैं।

हाई-करंट अल्फा सीरीज़ ड्राइव — रखरखाव प्राथमिकताएं

SVM1-240 बड़े-एक्सिस सर्वो मोटर्स को ड्राइव करता है — मोटर्स जो शारीरिक रूप से भारी, थर्मल रूप से मांग वाली और यांत्रिक रूप से बड़े मशीन संरचनाओं से जुड़ी होती हैं। इन ड्राइव को बनाए रखने के लिए उन कारकों पर ध्यान देने की आवश्यकता होती है जो कम करंट की तुलना में उच्च करंट पर अधिक मायने रखते हैं।

थर्मल प्रबंधन: हाई-करंट ऑपरेशन आईजीबीटी मॉड्यूल में पर्याप्त गर्मी उत्पन्न करता है।

SVM1-240 हीटसिंक और कई इंस्टॉलेशन में एक फोर्स-एयर कूलिंग फैन पर निर्भर करता है। कूलिंग फैन का निरंतर संचालन महत्वपूर्ण है — एक विफल पंखा गर्मी को जमा होने देता है, आईजीबीटी और कैपेसिटर की उम्र बढ़ने में तेजी लाता है और अंततः थर्मल शटडाउन का कारण बनता है।

आवधिक पंखे का निरीक्षण और प्रतिस्थापन (आमतौर पर ऑपरेटिंग घंटों के आधार पर हर 3-5 साल में अनुशंसित) SVM1-240 और संबंधित हाई-करंट ड्राइव के लिए मानक रखरखाव है।

कैपेसिटर एजिंग: SVM1-240 के पावर सप्लाई सेक्शन में डीसी बस कैपेसिटर — और वायरिंग बोर्ड पर फिल्टर कैपेसिटर — समय के साथ पुराने हो जाते हैं। पुराने कैपेसिटर में बढ़ी हुई ईएसआर (समतुल्य श्रृंखला प्रतिरोध) दिखाई देती है, जो तेजी से करंट परिवर्तन के तहत डीसी बस वोल्टेज को सुचारू करने की उनकी क्षमता को कम करती है।

ऑपरेशन में लक्षण बढ़ी हुई डीसी बस रिपल है, जो हाई-टॉर्क ट्रांजिएंट्स के दौरान ओवरवोल्टेज अलार्म को ट्रिगर कर सकती है।

10+ वर्षों से सेवा में रहे ड्राइव के लिए नियोजित ओवरहाल के हिस्से के रूप में कैपेसिटर प्रतिस्थापन मानक दृष्टिकोण है।

कनेक्शन निरीक्षण: 240A पीक पर, खराब कनेक्शन स्थानीयकृत हीटिंग उत्पन्न करते हैं जो कार्बनकरण, ऑक्सीकरण और अंततः कनेक्शन बिंदुओं की थर्मल विफलता का कारण बन सकते हैं। बस बार कनेक्शन और मोटर फेज टर्मिनलों के आवधिक निरीक्षण और री-टॉर्किंग महत्वपूर्ण रखरखाव अभ्यास है।

अक्सर पूछे जाने वाले प्रश्न

Q1: SVM1-240 भारी त्वरण के दौरान एक IPM अलार्म को ट्रिप करता है। क्या यह इंगित करता है कि A16B-2203-0300 वायरिंग बोर्ड विफल हो गया है?

भारी त्वरण के दौरान एक IPM (इंटेलिजेंट पावर मॉड्यूल) अलार्म कई कारणों से उत्पन्न हो सकता है।

सबसे पहले, जांचें कि अलार्म ओवरकरंट है या ओवरटेम्परेचर — अलार्म कोड इन दोनों के बीच अंतर करता है।

त्वरण के दौरान ओवरकरंट बताता है कि कमांडेड त्वरण मोटर और ड्राइव की रेटेड सीमाओं से अधिक है, या मोटर में एक वाइंडिंग समस्या है जो अत्यधिक करंट ड्रॉ उत्पन्न करती है। त्वरण के दौरान ओवरटेम्परेचर अपर्याप्त कूलिंग का सुझाव देता है।

वास्तविक IPM विफलता (ब्लोन ट्रांजिस्टर मॉड्यूल) हल्के लोड पर भी तत्काल अलार्म के रूप में प्रस्तुत होती है।

वायरिंग बोर्ड मुख्य रूप से तब संदिग्ध होता है जब IPM अलार्म रेटेड क्षमता से काफी नीचे के लोड पर होता है और अन्य कारणों को समाप्त कर दिया गया है।

Q2: क्या A16B-2203-0300 का उपयोग SVM1-360 (A06B-6096-H108) के साथ किया जा सकता है?

नहीं। A16B-2203-0300 SVM1-240 (A06B-6096-H107) के लिए वायरिंग बोर्ड है। SVM1-360 एक अलग वायरिंग बोर्ड, A16B-2203-0301 का उपयोग करता है।

ये बोर्ड अपने आईजीबीटी कॉन्फ़िगरेशन, करंट सेंसिंग कैलिब्रेशन और थर्मल डिज़ाइन में भिन्न होते हैं।

-0300 बोर्ड का -0301 एप्लिकेशन में (या इसके विपरीत) उपयोग करने से गलत करंट सेंसिंग, गलत करंट सीमाएं और संभावित रूप से असुरक्षित संचालन होगा।

हमेशा वायरिंग बोर्ड को विशिष्ट एम्पलीफायर मॉड्यूल पदनाम से मिलाएं।

Q3: SVM1-240 में कंट्रोल बोर्ड (A20B-1006-0485) ठीक है, लेकिन वायरिंग बोर्ड विफल हो गया है। क्या वायरिंग बोर्ड को अकेले बदला जा सकता है?

हाँ, बशर्ते एम्पलीफायर मॉड्यूल को वायरिंग बोर्ड तक अलग से पहुंचने के लिए अलग किया जा सके।

FANUC अल्फा सीरीज़ SVM मॉड्यूल को कंट्रोल बोर्ड और वायरिंग बोर्ड को स्वतंत्र रूप से सर्विस करने की अनुमति देने के लिए डिज़ाइन किया गया है — दो बोर्ड ज्ञात कनेक्टर्स के माध्यम से जुड़ते हैं और भौतिक रूप से अलग करने योग्य होते हैं।

वायरिंग बोर्ड प्रतिस्थापन के लिए पावर सेक्शन पर काम करने की आवश्यकता होती है (जो पावर-ऑफ होने के बाद भी डीसी बस कैपेसिटर में संग्रहीत ऊर्जा को बनाए रखता है — वायरिंग बोर्ड पर किसी भी घटक को छूने से पहले हमेशा सत्यापित करें कि डीसी बस पूरी तरह से डिस्चार्ज हो गई है)।

यदि इन-हाउस क्षमता स्थापित नहीं है तो इस प्रक्रिया के लिए FANUC-प्रशिक्षित सेवा कर्मियों को संलग्न करें।

Q4: A16B-2203-0300 वायरिंग बोर्ड को बदलने के बाद, एक्सिस चलता है लेकिन टॉर्क कम लगता है। क्या जांचना चाहिए?

वायरिंग बोर्ड प्रतिस्थापन के बाद कम टॉर्क आमतौर पर एक करंट सेंसिंग समस्या होती है — प्रतिस्थापन बोर्ड पर करंट सेंसिंग तत्व मूल की तुलना में थोड़े अलग कैलिब्रेशन के हो सकते हैं।

सर्वो कंट्रोल एल्गोरिथम अपने टॉर्क कंट्रोल लूप को बंद करने के लिए करंट फीडबैक का उपयोग करता है, और यदि फीडबैक वास्तविक करंट से अधिक पढ़ रहा है (कैलिब्रेशन त्रुटि की एक सामान्य दिशा), तो एल्गोरिथम स्पष्ट ओवरकरंट से बचने के लिए करंट को समय से पहले सीमित कर देता है।

सीएनसी में इस एक्सिस के लिए करंट सेंसिंग कैलिब्रेशन पैरामीटर की जांच करें, और यदि आवश्यक हो, तो अल्फा सीरीज़ रखरखाव मैनुअल में वर्णित करंट लूप कैलिब्रेशन प्रक्रिया करें।

Q5: SVM1-240 15 वर्षों से सेवा में है। क्या वायरिंग बोर्ड को सक्रिय रूप से बदला जाना चाहिए, भले ही कोई अलार्म न हुआ हो?

महंगी अनियोजित डाउनटाइम वाले महत्वपूर्ण उत्पादन एक्स के लिए 15 साल पुराने ड्राइव बोर्ड का सक्रिय प्रतिस्थापन उचित है।

उस उम्र में, वायरिंग बोर्ड पर इलेक्ट्रोलाइटिक कैपेसिटर संभवतः खराब हो गए हैं — उनकी क्षमता कम हो गई है और थर्मल साइक्लिंग से उनका ईएसआर बढ़ गया है।

विफलता की प्रतीक्षा करने के बजाय, एक निर्धारित रखरखाव विंडो के दौरान एक नियोजित ओवरहाल — जिसमें वायरिंग बोर्ड और कैपेसिटर दोनों को बदलना, हीटसिंक को साफ करना, कूलिंग फैन को बदलना और सभी कनेक्शनों का निरीक्षण करना शामिल है — ड्राइव को लगभग नई विश्वसनीयता पर वापस लाता है।

विशेषज्ञ FANUC मरम्मत केंद्र वायरिंग बोर्ड ओवरहाल सेवाएं प्रदान करते हैं जिनमें कैपेसिटर प्रतिस्थापन शामिल है, जो पूर्ण बोर्ड प्रतिस्थापन का एक लागत प्रभावी विकल्प है।
