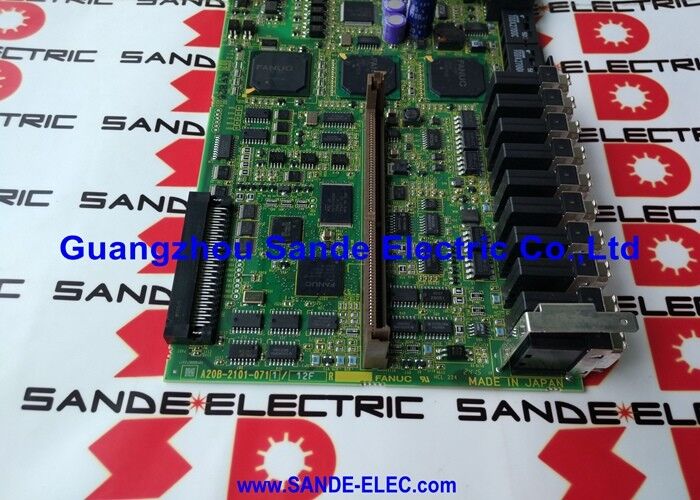

A16B-2203-0452 वायरिंग बोर्ड (पावर इंटरफ़ेस पीसीबी) है जो FANUC अल्फा SVM1-80 सिंगल-एक्सिस सर्वो एम्पलीफायर मॉड्यूल (A06B-6096-H105) के अंदर फिट किया गया है। यह एसवीएम1-80 के आईजीबीटी इन्वर्टर और नियंत्रण सर्किटरी के बीच पावर स्टेज इंटरफेस प्रदान करता है - वर्तमान माप संकेतों, पीडब्लूएम गेट कमांड और सुरक्षा फीडबैक को रूट करता है जो ड्राइव को सटीक रूप से कनेक्टेड एसी सर्वो मोटर को नियंत्रित करने में सक्षम बनाता है।
A06B-6096-H105 SVM1-80 एम्पलीफायर के भीतर:
| पैरामीटर | कीमत |
|---|---|
| संगत ड्राइव | A06B-6096-H105 (SVM1-80) |
| ड्राइव श्रृंखला | A06B-6096 (अल्फा सर्वो एम्पलीफायर, 6096 श्रृंखला) |
| मौजूदा | 40ए निरंतर / 80ए शिखर |
| इंटरफ़ेस | एफएसएसबी (एफएएनयूसी सीरियल सर्वो बस), फाइबर-ऑप्टिक |
| ड्राइव प्रकार | एकल अक्ष |
| संगत मोटर्स | अल्फा ए12/3000, ए22/2000 और संबंधित श्रृंखला |
एसवीएमसर्वो मॉड्यूल के लिए खड़ा है,1एकल-अक्ष इकाई को इंगित करता है, और8080 एम्पीयर पर चरम वर्तमान रेटिंग की पहचान करता है। SVM1-80 (A06B-6096-H105) FANUC अल्फा श्रृंखला से एक कॉम्पैक्ट सिंगल-एक्सिस मॉड्यूल है - पिछली पीढ़ी का अल्फा सर्वो ड्राइव परिवार जो अल्फा-आई श्रृंखला से पहले का है।
80A शिखर/40A निरंतर पर, SVM1-80 मध्यम से बड़े टॉर्क वर्ग में FANUC अल्फा सर्वो मोटर्स चलाता है:
अल्फ़ा ए12/3000:3000 आरपीएम पर 12 न्यूटन-मीटर टॉर्क वाली एक सर्वो मोटर - मध्यम-ड्यूटी मशीनिंग केंद्रों और टर्निंग केंद्रों के लिए एक सक्षम मशीन टूल फीड एक्सिस मोटर।
अल्फ़ा ए22/2000:2000 आरपीएम पर 22 न्यूटन-मीटर के साथ एक उच्च-टोक़ अल्फा सर्वो मोटर - अधिक धुरी जोर की आवश्यकता वाले भारी मशीन टूल्स के लिए उपयुक्त।
मशीनिंग केंद्र में SVM1-80 वायरिंग बोर्ड की खराबी:मशीनिंग केंद्र के एक्स या वाई अक्ष पर एक FANUC अल्फा SVM1-80 सर्वो ड्राइव पावर स्टेज की खराबी का संकेत देने वाली अलार्म स्थिति विकसित करता है। यह सत्यापित करने के बाद कि आईजीबीटी अनुभाग और सर्वो मोटर क्षतिग्रस्त नहीं हैं, A16B-2203-0452 को दोषपूर्ण वायरिंग बोर्ड के रूप में पहचाना जाता है। पुष्टि किए गए A16B-2203-0452 के साथ प्रतिस्थापन अक्ष ड्राइव को पुनर्स्थापित करता है।
SVM1-80 ड्राइव पुनर्निर्माण:A06B-6096-H105 ड्राइव यूनिट का पुनर्निर्माण करने वाला एक तकनीशियन संपूर्ण ड्राइव असेंबली को पुनर्स्थापित करने के लिए उपयुक्त पीसीबी (A20B-2100-0540 या A20B-2100-0250) के साथ एक प्रतिस्थापन A16B-2203-0452 वायरिंग बोर्ड फिट करता है।
Q1: SVM1-80 के अंदर A16B-2203-0452 (वायरिंग बोर्ड) और A20B-2100-0540 (मुद्रित सर्किट बोर्ड) के बीच क्या संबंध है?
SVM1-80 में दो मुख्य आंतरिक बोर्ड हैं। ए16बी-2203-0452 वायरिंग/पावर बोर्ड है - जो आईजीबीटी ट्रांजिस्टर, करंट सेंसर और मोटर टर्मिनलों के लिए पावर-लेवल कनेक्शन को संभालता है। A20B-2100-0540 (या पुराने संस्करणों में A20B-2100-0250) नियंत्रण पीसीबी है - जो FSSB संचार, सर्वो एल्गोरिदम निष्पादन और गेट ड्राइव कमांड को संभालता है। SVM1-80 को सही ढंग से संचालित करने के लिए दोनों बोर्ड कार्यात्मक होने चाहिए।
Q2: FANUC CNC सिस्टम में कौन से सर्वो अलार्म A16B-2203-0452 वायरिंग बोर्ड की खराबी का संकेत देते हैं?
SVM1-80 में पावर स्टेज दोष आमतौर पर FANUC CNC के अलार्म डिस्प्ले में अलार्म कोड उत्पन्न करते हैं - SV401 (सर्वो अलार्म: एक्सिस ओवरकरंट), SV408 (सर्वो अलार्म: IGBT फॉल्ट), या संबंधित पावर स्टेज कोड जो ड्राइव सक्षम होने पर या एक्सिस मूवमेंट के दौरान दिखाई देते हैं। यदि सर्वो मोटर, फीडबैक केबल और नियंत्रण पीसीबी का परीक्षण सही ढंग से होता है, लेकिन ये अलार्म बने रहते हैं, तो वायरिंग बोर्ड निरीक्षण के लिए अगला नैदानिक घटक है।
Q3: क्या HRV3 नियंत्रण A16B-2203-0452 वायरिंग बोर्ड के साथ संगत है?
हां - जब A16B-2203-0452 (वायरिंग बोर्ड, A16B-2203-045x श्रृंखला) को उपयुक्त नियंत्रण पीसीबी (A20B-2100-054x श्रृंखला) के साथ जोड़ा जाता है तो HRV3 (हाई रिस्पांस वेक्टर 3) ऑपरेशन समर्थित होता है। FANUC अल्फा सर्वो कॉन्फ़िगरेशन दस्तावेज़ SVM1-80 पर HRV3 ऑपरेशन के लिए इस विशिष्ट संयोजन की पुष्टि करता है।
Q4: A16B-2203-0452 को संभालते समय कौन सी ESD सावधानियां लागू होती हैं?
ड्राइव को पूरी तरह से बंद कर दें और SVM1-80 मॉड्यूल तक पहुंचने से पहले सीएनसी नियंत्रण कैबिनेट की बिजली आपूर्ति को अलग कर दें। SVM1-80 की DC बस पावर-डाउन के बाद भी चार्ज बनाए रखती है - आंतरिक पहुंच से पहले सत्यापित करें कि बस वोल्टेज सुरक्षित स्तर पर है। ESD-सुरक्षित सतह पर एंटी-स्टैटिक कलाई पट्टा के साथ A16B-2203-0452 को संभालें।
