| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

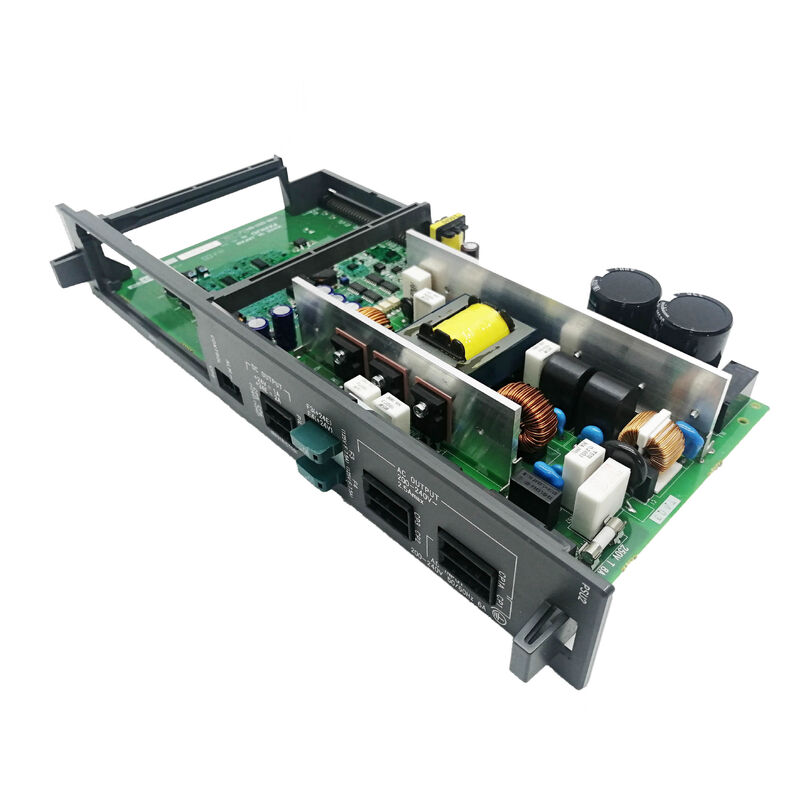

| मॉडल संख्या | ए16बी-2203-0454 |
GE फैनुक अल्फा सर्वो एम्पलीफायर मैनुअल (B-65165E/02) पुष्टि करता है: A16B-2203-0454 A06B-6096-H106 SVM1-130 के लिए वायरिंग बोर्ड है - 130A शिखर वर्तमान क्षमता पर FANUC का एकल-अक्ष अल्फा श्रृंखला सर्वो मॉड्यूल। यह एक उच्च-वर्तमान, एकल-अक्ष ड्राइव है जो बड़े सीएनसी मशीन टूल्स में सबसे अधिक मांग वाले सर्वो अक्षों की सेवा प्रदान करता है।
SVM1-130 एक 90 मिमी चौड़ा सर्वो मॉड्यूल है - इस श्रृंखला में SVM2 ट्विन-एक्सिस मॉड्यूल के समान भौतिक प्रारूप, लेकिन एक उच्च-मांग वाले सर्वो अक्ष पर अपनी पूर्ण वर्तमान क्षमता को केंद्रित करने के लिए एकल-अक्ष ड्राइव के रूप में कॉन्फ़िगर किया गया है।
| पैरामीटर | कीमत |
|---|---|
| संगत ड्राइव | A06B-6096-H106 (SVM1-130) |
| अक्ष गणना | 1 (एकल-अक्ष) |
| चरम धारा | 130ए |
| निरंतर रेटेड | 52.2ए (एल-अक्ष) |
| इनपुट वोल्टेज | 283-325 वी |
| मॉड्यूल की चौड़ाई | 90 मिमी |
| इंटरफ़ेस | एफएसएसबी (फाइबर-ऑप्टिक) |
| सीएनसी संगतता | सीरीज 16i, 18i, 21i |
| नियंत्रण बोर्ड (युग्मित) | A16B-2202-0790 या A20B-2100-0252 / A20B-2100-0542 |
SVM1-130 को बड़े मशीन अनुप्रयोगों के लिए डिज़ाइन किया गया है - भारी अक्ष वाले मशीन टूल्स जो मानक 40A या 80A सर्वो मॉड्यूल की क्षमता से परे निरंतर उच्च सर्वो करंट की मांग करते हैं:
भारी मशीनिंग केंद्र अक्ष:भारी पैलेट और बड़े कॉलम या स्लाइड द्रव्यमान वाले बड़े क्षैतिज मशीनिंग केंद्रों को संयुक्त गुरुत्वाकर्षण और काटने वाले बल भार के तहत स्थिति सटीकता बनाए रखने के लिए उच्च सर्वो वर्तमान की आवश्यकता होती है।
मोटर अनुप्रयोग:SVM1-130 में A22/3000 और a30/3000 वर्ग में FANUC अल्फा सर्वो मोटर्स को पावर देने की पुष्टि की गई है - सबसे अधिक मांग वाले सीएनसी मशीन टूल अक्ष अनुप्रयोगों में उपयोग की जाने वाली उच्च-शक्ति सर्वो मोटर्स।
बड़ा मोड़ केंद्र Z-अक्ष:बड़े सैडल या टूल पोस्ट द्रव्यमान वाले हेवी-ड्यूटी सीएनसी खराद के प्राथमिक जेड-अक्ष को पर्याप्त सर्वो प्रदर्शन के लिए एसवीएम1-130 की 130ए क्षमता की आवश्यकता हो सकती है।
SVM1-130 पावर बोर्ड दोष:एक बड़े मशीनिंग केंद्र पर FANUC अल्फा SVM1-130 सर्वो मॉड्यूल आंतरिक पीसीबी-स्तरीय दोष विकसित करता है - आईजीबीटी ट्रांजिस्टर स्वस्थ परीक्षण करते हैं लेकिन ड्राइव सही ढंग से प्रतिक्रिया नहीं देता है। A16B-2203-0454 वायरिंग/पावर बोर्ड की पहचान की गई है। प्रतिस्थापन सही सर्वो मॉड्यूल आंतरिक सिग्नल रूटिंग को पुनर्स्थापित करता है।
HRV3 अपग्रेड:श्रृंखला 16i/18i/21i मशीन टूल को HRV3 सर्वो नियंत्रण में अपग्रेड करने वाली सुविधा HRV3 कॉन्फ़िगरेशन को पूरा करने के लिए A06B-6096-H106 बोर्ड सेट - A16B-2203-0454 (वायरिंग बोर्ड A16B-2203-045X) को A20B-2100-054X (नियंत्रण कार्ड) के साथ जोड़ती है।
Q1: मैं कैसे सत्यापित करूं कि A16B-2203-0454 मेरे SVM1-130 के लिए सही वायरिंग बोर्ड है?
सर्वो मॉड्यूल को उसके फ्रंट नेमप्लेट से पहचानें - यदि उस पर A06B-6096-H106 लिखा है, तो A16B-2203-0454 पुष्टिकृत वायरिंग बोर्ड है। जीई फैनुक अल्फा सर्वो एम्पलीफायर मैनुअल बी-65165ई/02 सीधे इस असाइनमेंट की पुष्टि करता है। स्थापित वायरिंग बोर्ड पर लगे लेबल को भी पढ़ें।
Q2: मानक नियंत्रण कार्ड (A16B-2202-0790) और HRV3 संस्करण (A20B-2100-0542) के बीच क्या अंतर है?
A16B-2202-0790 SVM1-130 के लिए मानक अल्फा सर्वो नियंत्रण कार्ड है। A20B-2100-0542 (या A20B-2100-0252, पिछला संस्करण) HRV3-सक्षम नियंत्रण कार्ड है जो FANUC का हाई रिस्पांस वेक्टर कंट्रोल 3 सर्वो एल्गोरिदम प्रदान करता है - जो तेजी से वर्तमान लूप प्रतिक्रिया और बेहतर स्थिति सटीकता प्रदान करता है। HRV3 का उपयोग करते समय, वायरिंग बोर्ड (A16B-2203-045X) और कंट्रोल कार्ड (A20B-2100-054X) दोनों एक साथ HRV3 वेरिएंट होने चाहिए - मानक और HRV3 बोर्ड को न मिलाएं।
Q3: कौन से सर्वो अलार्म A16B-2203-0454 वायरिंग बोर्ड की खराबी बनाम IGBT ट्रांजिस्टर की खराबी का संकेत देते हैं?
आईजीबीटी ट्रांजिस्टर दोष आमतौर पर ड्राइव को सक्षम करने पर तुरंत ओवरकरंट या ओवरकरंट ओवरकरंट डिटेक्टेड अलार्म (एसवी अलार्म 9 या समान) उत्पन्न करते हैं। वायरिंग बोर्ड की खराबी गेट ड्राइव विफलता (स्वस्थ बिजली आपूर्ति के बावजूद ट्रांजिस्टर स्विच नहीं करते), वर्तमान प्रतिक्रिया विसंगतियों, या स्थिर परीक्षण द्वारा सत्यापित स्वस्थ आईजीबीटी ट्रांजिस्टर के बावजूद अनियमित अलार्म व्यवहार के रूप में प्रकट हो सकती है। यदि IGBT ट्रांजिस्टर स्थैतिक प्रतिरोध परीक्षण पास कर लेते हैं, लेकिन ड्राइव अभी भी सक्षम होने पर विफल रहती है, तो A16B-2203-0454 अगला डायग्नोस्टिक फोकस है।
Q4: A06B-6096-H106 के अंदर A16B-2203-0454 तक पहुँचने से पहले क्या सुरक्षा सावधानियाँ लागू होती हैं?
मुख्य आपूर्ति को बंद कर दें और ताला लगा दें। SVM1-130 DC बस अपने 283-325V AC इनपुट से लगभग 280-325V DC पर संचालित होती है - यह वोल्टेज मेन हटाने के बाद भी बना रहता है। आंतरिक बोर्डों तक पहुंचने से पहले सत्यापित करें कि डीसी बस कैलिब्रेटेड वोल्टमीटर का उपयोग करके 30V से नीचे है। ESD-सुरक्षित सतह पर एंटी-स्टैटिक कलाई पट्टा के साथ A16B-2203-0454 को संभालें।
Q5: क्या A16B-2203-0454 को बदलने के लिए सर्वो पैरामीटर पुनः प्रविष्टि की आवश्यकता है?
सर्वो पैरामीटर सीएनसी की पैरामीटर मेमोरी में रहते हैं - सर्वो मॉड्यूल के वायरिंग बोर्ड में नहीं। रिप्लेसमेंट बोर्ड को फिट करने और मॉड्यूल को फिर से जोड़ने के बाद, सीएनसी पावर-ऑन इनिशियलाइज़ेशन के दौरान सर्वो पैरामीटर डाउनलोड करता है। मशीन को उत्पादन पर लौटाने से पहले कम गति पर अक्ष पर सही सर्वो प्रतिक्रिया सत्यापित करें।
