| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0501 |

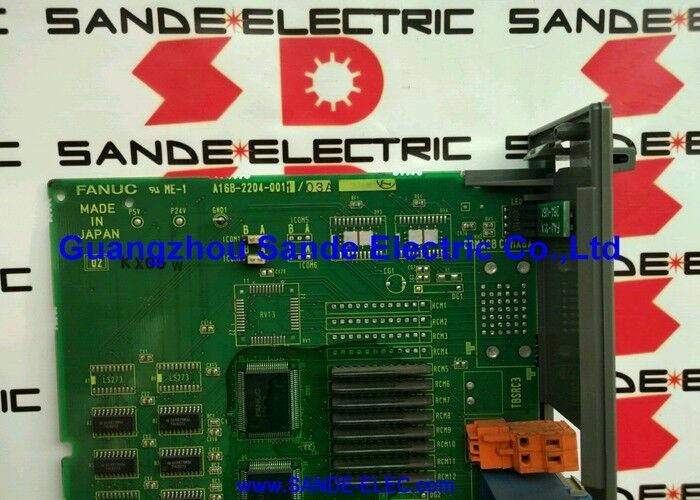

A16B-2203-0501 A06B-6102 श्रृंखला में FANUC अल्फा धुरी एम्पलीफायर मॉड्यूल के अंदर वायरिंग/पावर इंटरफेस पीसीबी है।A06B-6102 श्रृंखला Alpha-i धुरी श्रृंखला (A06B-6111 और A06B-6141) से पहले है और FANUC की Alpha धुरी ड्राइव तकनीक की पहली पीढ़ी का प्रतिनिधित्व करती है.
A06B-6102 परिवार के अल्फा धुरी एम्पलीफायर सीएनसी के धुरी गति आदेशों को परिवर्तनीय आवृत्ति में परिवर्तित करते हैं,परिवर्तनीय वोल्टेज एसी आउटपुट ️ एसी स्पिनडल मोटर की गति और टॉर्क को मशीन की पूरी गति रेंज में और अभिविन्यास और कठोर टैपिंग संचालन के माध्यम से सटीक रूप से नियंत्रित करना.
| पैरामीटर | मूल्य |
|---|---|
| संगत ड्राइव | A06B-6102 सीरीज़ के स्पिंडल एम्पलीफायर |
| ड्राइव श्रृंखला | 6102 (FANUC अल्फा धुरी) |
| बोर्ड का प्रकार | स्पिंडल ड्राइव वायरिंग बोर्ड |
| आवेदन | सीएनसी मशीन उपकरण के धुरी नियंत्रण |
| श्रृंखला | A16B-2203 |
A06B-6102 एम्पलीफायर और इसके A16B-2203-0501 ड्राइव बोर्ड सीएनसी धुरी संचालन की पूरी श्रृंखला का समर्थन करते हैंः
परिवर्तनीय गतिःसीएनसी के एस-फंक्शन से गति कमांड स्वीकार करना और मशीनिंग चक्र के दौरान विभिन्न काटने के भार के खिलाफ आदेशित गति बनाए रखना।
धुरी की दिशाःस्वचालित उपकरण परिवर्तन के लिए एक सटीक कोणीय स्थिति में धुरी को रोकना ड्राइव बोर्ड के गेट ड्राइव सर्किट आईजीबीटी स्विचिंग को नियंत्रित करते हैं जो नियंत्रित मंदी और स्थिति पकड़ को सक्षम करता है.
कठोर टैपिंगःफ्लोटिंग नल धारक के बिना धागे काटने के लिए समकालिक धुरी और Z-अक्ष गति ️ A16B-2203-0501 द्वारा प्रदान किए गए गेट ड्राइव सर्किट के माध्यम से वास्तविक समय में टॉर्क नियंत्रण की आवश्यकता होती है।
स्पिंडल ड्राइव बोर्ड की खराबी ∙ मशीनिंग सेंटर:एक FANUC नियंत्रित मशीनिंग केंद्र पर एक A06B-6102 धुरी एम्पलीफायर मोटर सक्रिय पर धुरी अलार्म विकसित करता है। धुरी मोटर और एन्कोडर की पुष्टि के बाद,A16B-2203-0501 ड्राइव बोर्ड दोष के रूप में पहचाना जाता है. प्रतिस्थापन सही धुरी एम्पलीफायर संचालन बहाल करता है.
A06B-6102 स्पिंडल एम्पलीफायर पुनर्निर्माणःएक तकनीशियन A06B-6102 स्पिंडल एम्पलीफायर को ओवरहाल करता है और एक व्यापक पावर स्टेज नवीनीकरण के हिस्से के रूप में स्पिंडल नियंत्रण पीसीबी के साथ A16B-2203-0501 को बदल देता है।
Q1: A16B-2203-0501 एक ही एम्पलीफायर में धुरी नियंत्रण पीसीबी से कैसे भिन्न है?
A16B-2203-0501 पावर हार्डवेयर को संभालता है IGBT गेट ड्राइव रूटिंग, वर्तमान सेंसर सिग्नल पथ, और इन्वर्टर ब्रिज से दोष संकेत संग्रह।धुरी नियंत्रण पीसीबी विनियमन एल्गोरिथ्म संभालता है, स्पीड लूप, सीएनसी से सीरियल स्पिंडल संचार और स्पिंडल ओरिएंटेशन लॉजिक दोनों बोर्ड एम्पलीफायर के सही संचालन के लिए आवश्यक हैं।पावर स्टेज अलार्म (आईजीबीटी से संबंधित) आम तौर पर वायरिंग बोर्ड को प्रभावित करते हैंसंचार या स्पीड लूप अलार्म नियंत्रण पीसीबी को प्रभावित करते हैं।
Q2: FANUC सीएनसी प्रणालियों में कौन से धुरी अलार्म कोड A16B-2203-0501 दोष का संकेत देते हैं?
धुरी पावर स्टेज की खराबी से सीएनसी डिस्प्ले पर एसपी-सीरीज अलार्म कोड उत्पन्न होते हैं, आमतौर पर SP1xx कोड जो धुरी इन्वर्टर, आईजीबीटी, या हार्डवेयर-स्तर के धुरी एम्पलीफायर की खराबी को इंगित करते हैं।ये अलार्म स्पिनल सक्षम करने पर तुरंत दिखाई देते हैंवे धुरी अधिभार या अति वेग अलार्म (जो भार के तहत चलने के दौरान होते हैं) से भिन्न होते हैं।FANUC स्पिंडल एम्पलीफायर अलार्म कोड सूची विशिष्ट दोष स्थान की पहचान करती है.
Q3: क्या A16B-2203-0501 को A16B-2203-0500 (पड़ोसी बोर्ड) के साथ बदल दिया जा सकता है?
दोनों बोर्ड A16B-2203-050x स्पिंडल ड्राइव बोर्ड रेंज में हैं और A06B-6102 परिवार की सेवा करते हैं।क्या वे बिल्कुल विनिमेय हैं कि क्या वे 6102 श्रृंखला के भीतर अलग धुरी एम्पलीफायर शक्ति रेटिंग या हार्डवेयर संशोधनों की सेवा पर निर्भर करता हैस्थापित बोर्ड के लेबल और लागू FANUC अल्फा धुरी एम्पलीफायर के रखरखाव मैनुअल से पुष्टि करें।
Q4: A16B-2203-0501 को बदलने पर कौन सी सुरक्षा सावधानियां लागू होती हैं?
बिजली बंद करो और मशीन उपकरण की मुख्य आपूर्ति को लॉक करें।अल्फा स्पिंडल एम्पलीफायर बिजली निकालने के बाद डीसी बस वोल्टेज को बनाए रखते हैं FANUC रखरखाव मैनुअल की डिस्चार्ज प्रक्रिया का पालन करें और आंतरिक पहुंच से पहले बस वोल्टेज 50V से कम है सत्यापित करें. वायरिंग बोर्ड पूर्ण डीसी बस क्षमता पर आईजीबीटी ट्रांजिस्टरों के बगल में माउंट किया जाता है। एंटी-स्टेटिक सावधानियों के साथ ए 16 बी 2203-0501 को संभालें।
Q5: क्या A16B-2203-0501 को बदलने के लिए धुरी पैरामीटर को फिर से दर्ज करना आवश्यक है?
नहीं. धुरी पैरामीटर सीएनसी नियंत्रण इकाई के पैरामीटर मेमोरी में संग्रहीत होते हैं, धुरी ड्राइव बोर्ड में नहीं। A16B-2203-0501 को बदलने से संग्रहीत पैरामीटर प्रभावित नहीं होते हैं।प्रतिस्थापन को स्थापित करने के बाद, पूर्ण मशीनिंग कार्यों में लौटने से पहले कम गति पर सही धुरी प्रतिक्रिया की जांच करें।
