| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0650 |
FANUC αi स्पिंडल पावर मॉड्यूल (SPM) A06B-6111 श्रृंखला एक एकल उत्पाद परिवार के भीतर 2.2kW से 55kW तक स्पिंडल ड्राइव एम्पलीफायरों को कवर करती है। SPM-2.2i (A06B-6111-H002) इस रेंज में सबसे छोटा है - हल्के स्पिंडल मोटर अनुप्रयोगों के लिए उपयुक्त है जहां 2.2kW निरंतर ड्राइव पावर मशीनिंग आवश्यकता को पूरा करती है।
A06B-6111 श्रृंखला मानक 200VAC (तीन-चरण) इनपुट का उपयोग करती है, जो इसे 200V आपूर्ति क्षेत्रों में स्थापित मशीनों के लिए उपयुक्त स्पिंडल ड्राइव बनाती है। इसका आउटपुट FANUC αi सीरीज AC स्पिंडल मोटर चलाता है।

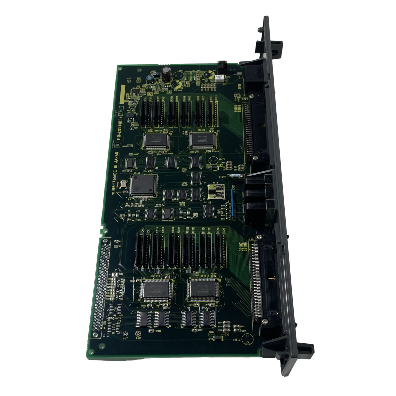

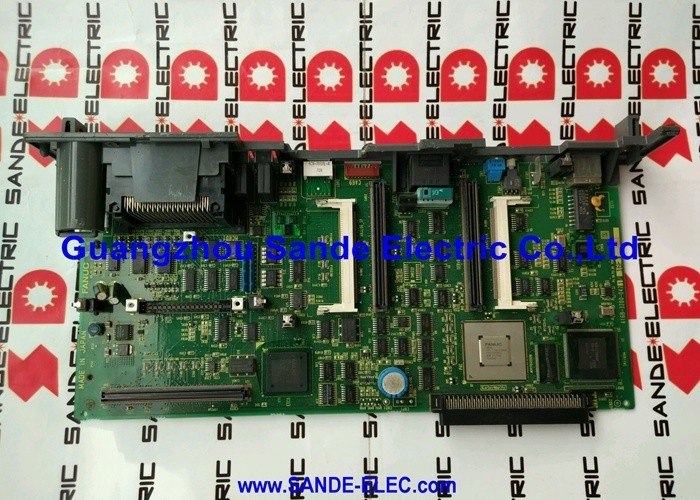

A16B-2203-0650 इस 2.2kW मॉड्यूल के लिए वायरिंग बोर्ड है - भौतिक पीसीबी परत जो सभी बाहरी कनेक्टर्स को होस्ट करती है और SPM-2.2i हाउसिंग के भीतर स्पिंडल मोटर करंट, DC बस सप्लाई और एनकोडर फीडबैक कनेक्शन को रूट करती है।
| पैरामीटर | कीमत |
|---|---|
| संगत मॉड्यूल | एसपीएम-2.2आई (ए06बी-6111-एच002) |
| धुरी शक्ति | 2.2 किलोवाट |
| इनपुट वोल्टेज | 200VAC (3-चरण) |
| पीसीबी को नियंत्रित करें | A20B-2100-0800 |
| ड्राइव श्रृंखला | αi एसपीएम A06B-6111 |
| बोर्ड की भूमिका | वायरिंग बोर्ड |
A16B-2203-065x रेंज αi SPM श्रृंखला (A06B-6111) में छोटी रेटिंग के लिए वायरिंग बोर्ड परिवार है:
| वायरिंग बोर्ड | एसपीएम मॉडल | आदेश संख्या। | शक्ति |
|---|---|---|---|
| ए16बी-2203-0650 | एसपीएम-2.2i | A06B-6111-H002 | 2.2 किलोवाट |
| ए16बी-2203-0651 | एसपीएम-5.5i | A06B-6111-H006 | 5.5 kw |
| ए16बी-2203-0652 | एसपीएम-11आई | A06B-6111-H011 | 11 किलोवाट |
| ए16बी-2203-0653 | एसपीएम-15आई | A06B-6111-H015 | 15 किलोवाट |
सभी चार वैरिएंट एक ही नियंत्रण पीसीबी (A20B-2100-0800) का उपयोग करते हैं। वायरिंग बोर्ड रेटिंग के बीच बदलता है क्योंकि बिजली घटकों का भौतिक आकार - आईजीबीटी डिवाइस, बस कंडक्टर और थर्मल प्रबंधन हार्डवेयर - बिजली रेटिंग के साथ बदलता है।
SPM-2.2i स्पिंडल मॉड्यूल वायरिंग बोर्ड दोष:A06B-6111-H002 स्पिंडल मॉड्यूल का उपयोग करने वाला एक छोटा सीएनसी टर्निंग सेंटर वायरिंग बोर्ड के मोटर कनेक्टर क्षेत्र में पता लगाने योग्य स्पिंडल मोटर आउटपुट समस्याओं को विकसित करता है। A16B-2203-0650 को बदल दिया गया है, जिससे सही स्पिंडल आउटपुट बहाल हो गया है।
ड्राइव मॉड्यूल नवीनीकरण:पूर्ण आंतरिक बोर्ड नवीनीकरण के हिस्से के रूप में एक विशेषज्ञ सीएनसी सेवा केंद्र SPM-2.2i मॉड्यूल की ओवरहालिंग करके A16B-2203-0650 वायरिंग बोर्ड को बदल देता है।
Q1: क्या A16B-2203-0650 को A16B-2203-0651 (SPM-5.5i वायरिंग बोर्ड) के साथ बदला जा सकता है?
नहीं, समान नियंत्रण पीसीबी (ए20बी-2100-0800) का उपयोग करने के बावजूद, प्रत्येक वायरिंग बोर्ड उसकी विशिष्ट एसपीएम पावर रेटिंग से मेल खाता है। SPM-2.2i वायरिंग बोर्ड (0650) और SPM-5.5i वायरिंग बोर्ड (0651) में अलग-अलग IGBT डिवाइस फुटप्रिंट और करंट ले जाने वाले हार्डवेयर को समायोजित करने के लिए अलग-अलग भौतिक लेआउट हैं। वे विनिमेय नहीं हैं.
Q2: क्या SPM-2.2i को एक अलग PSM (पावर सप्लाई मॉड्यूल) की आवश्यकता है?
हाँ। A06B-6111 SPM अपनी DC बस को बाहरी PSM से प्राप्त करता है - इसमें एकीकृत बिजली आपूर्ति नहीं है। पीएसएम एसी मेन सप्लाई से विनियमित डीसी बस उत्पन्न करता है; एसपीएम इस बस से निकलता है और इसे स्पिंडल मोटर के लिए चर-आवृत्ति एसी में परिवर्तित करता है।
Q3: क्या A16B-2203-0650 को बदलने से स्पिंडल पैरामीटर प्रभावित होते हैं?
नहीं, स्पिंडल पैरामीटर (गति सीमा, गियर अनुपात, मोटर प्रकार, त्वरण) सीएनसी की मुख्य पैरामीटर मेमोरी में संग्रहीत होते हैं। वायरिंग बोर्ड को बदलने से संग्रहीत पैरामीटर प्रभावित नहीं होते हैं। प्रतिस्थापन फिट करने के बाद, सीएनसी सीरियल स्पिंडल संचार को फिर से स्थापित करता है और मौजूदा मापदंडों को लागू करता है।
Q4: A16B-2203-0650 तक पहुंचने से पहले कौन सी डिस्चार्ज प्रक्रिया लागू होती है?
SPM-2.2i में एक DC बस कैपेसिटर बैंक होता है जो मुख्य बिजली हटाने के बाद खतरनाक वोल्टेज को बरकरार रखता है। आवास खोलने या आंतरिक बोर्डों को संभालने से पहले A06B-6111-H002 मॉड्यूल के लिए FANUC रखरखाव मैनुअल की डिस्चार्ज प्रतीक्षा प्रक्रिया का पालन करें।
Q5: SPM-2.2i (A16B-2203-0650 वायरिंग बोर्ड) आमतौर पर कौन सी स्पिंडल मोटर चलाता है?
SPM-2.2i 2.2kW आउटपुट क्लास में FANUC αi श्रृंखला स्पिंडल मोटर्स से मेल खाता है - आमतौर पर αiS 2.2/10000, αiS 3/6000, या इसी तरह रेटेड αi स्पिंडल मोटर रेंज में मोटर। ये मोटरें छोटे-फ्रेम सीएनसी मशीनों को शक्ति प्रदान करती हैं जहां मशीनिंग अनुप्रयोग के लिए 2.2kW पर्याप्त है।
