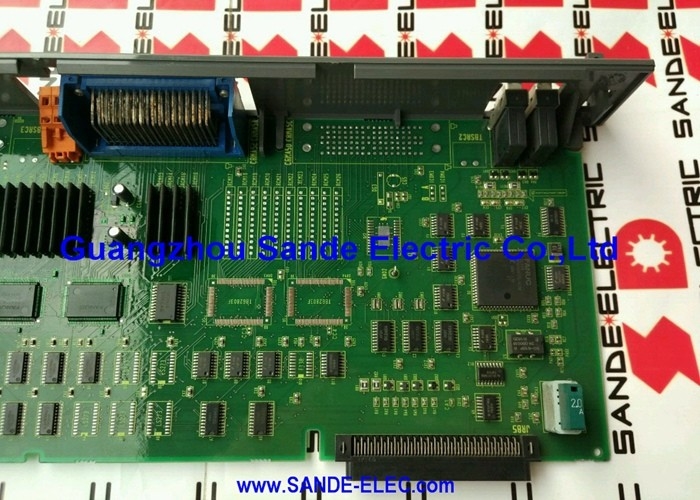

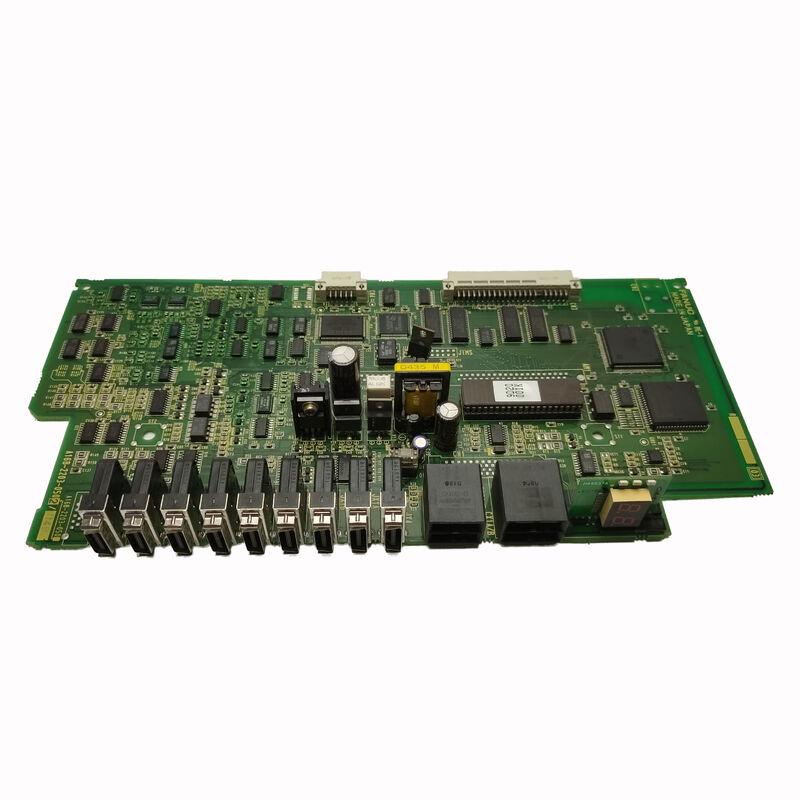

FANUC A16B-2203-0661FANUC की A16B-2203 बोर्ड फ़ैमिली का एक पावर सप्लाई पीसीबी है — एक सीरीज़ जिसमें FANUC के सीएनसी और रोबोट कंट्रोलर उत्पाद लाइन के लिए कार्यात्मक नियंत्रण बोर्ड (मॉनिटर पीसीबी, एक्सिस विस्तार बोर्ड, संचार इंटरफ़ेस) और पावर सप्लाई बोर्ड दोनों शामिल हैं।पावर सप्लाई बोर्ड कंट्रोलर के इलेक्ट्रिकल आर्किटेक्चर में एक मूलभूत भूमिका निभाता है: सिस्टम में हर दूसरा बोर्ड — सीपीयू, सर्वो इंटरफ़ेस, आई/ओ बोर्ड, ऑपरेटर पैनल कनेक्शन — सिस्टम के इलेक्ट्रॉनिक्स के लिए निर्दिष्ट सहनशीलता के भीतर स्थिर, सही ढंग से विनियमित डीसी वोल्टेज प्रदान करने के लिए पावर सप्लाई पर निर्भर करता है।

FANUC के कंट्रोलर पावर सप्लाई डिज़ाइन सिस्टम के इलेक्ट्रॉनिक्स द्वारा आवश्यक कई डीसी वोल्टेज रेल का उत्पादन करने के लिए एक विनियमित स्विचिंग कन्वर्टर टोपोलॉजी के माध्यम से आने वाली एसी सप्लाई (आमतौर पर 200–240VAC उन मशीनों में जहां FANUC कंट्रोलर सबसे अधिक पाए जाते हैं) को परिवर्तित करते हैं।

स्विचिंग कन्वर्टर दृष्टिकोण — पुराने लीनियर रेगुलेटर दृष्टिकोण के बजाय — उच्च दक्षता (पीएसयू आउटपुट पावर की दी गई मात्रा के लिए कम अपशिष्ट गर्मी उत्पन्न करता है), विस्तृत इनपुट वोल्टेज सहनशीलता (सिस्टम अंतरराष्ट्रीय एसी सप्लाई रेंज की पूरी रेंज में मैन्युअल वोल्टेज समायोजन के बिना स्थिर रहता है), और लोड क्षणिकों के प्रति तेज प्रतिक्रिया (जब कोई नया मॉड्यूल करंट खींचता है तो कन्वर्टर का नियंत्रण लूप माइक्रोसेकंड के भीतर स्विचिंग ड्यूटी चक्र को समायोजित करता है, जिससे वोल्टेज में गिरावट को रोका जा सकता है जो नियंत्रण सर्किट में लॉजिक त्रुटियों का कारण बन सकता है)।

कंट्रोलर के भीतर A16B-2203-0661 का स्थान — चाहे वह एक स्टैंडअलोन पीएसयू बोर्ड हो या बैकप्लेन असेंबली में एकीकृत हो — अपनी पीढ़ी के लिए मानक FANUC भौतिक माउंटिंग अभ्यास का अनुसरण करता है।

अन्य A16B-2203 पावर बोर्डों की तरह (विशेष रूप से R-J3iB के लिए -0370 और R-30iA/R-30iB कंट्रोलर के लिए -0910), -0661 को कंट्रोलर के थर्मल वातावरण के भीतर लगातार अपनी पूरी रेटेड आउटपुट पावर देने के लिए डिज़ाइन किया गया है, जिसमें सुरक्षा सर्किट हैं जो किसी भी क्षति होने से पहले ओवरलोड, ओवरवोल्टेज और ओवरटेम्परेचर की स्थिति का जवाब देते हैं।

मुख्य विनिर्देश

पैरामीटर

सीएनसी और रोबोट कंट्रोलर रखरखाव के पदानुक्रम में, पावर सप्लाई बोर्ड महत्वपूर्णता रैंकिंग में सबसे ऊपर बैठता है। एक विफल पावर सप्लाई बोर्ड पूरे कंट्रोलर को पूरी तरह से रोक देता है — कोई सीपीयू निष्पादन नहीं, कोई सर्वो नियंत्रण नहीं, कोई ऑपरेटर पैनल प्रतिक्रिया नहीं।

हर डाउनस्ट्रीम बोर्ड, मॉड्यूल और सर्किट समान रूप से प्रभावित होता है क्योंकि वे सभी एक ही बिजली स्रोत साझा करते हैं।

यह पावर सप्लाई बोर्ड को सिस्टम में सबसे महत्वपूर्ण बोर्ड बनाता है (क्योंकि बाकी सब कुछ इस पर निर्भर करता है) और, व्यवहार में, अधिक बार बदले जाने वाले बोर्डों में से एक है क्योंकि यह उन स्थितियों का सामना करता है जो घटक पहनने में तेजी लाती हैं।

प्राथमिक पहनने का तंत्र इलेक्ट्रोलाइटिक कैपेसिटर का थर्मल साइक्लिंग है।

इलेक्ट्रोलाइटिक कैपेसिटर पावर सप्लाई सर्किट के वर्कहॉर्स हैं — वे कन्वर्टर के स्विचिंग चक्र के दौरान ऊर्जा संग्रहीत करते हैं, आउटपुट वोल्टेज रिपल को फ़िल्टर करते हैं, और क्षणिक लोड परिवर्तनों के दौरान स्थिर आपूर्ति वोल्टेज बनाए रखते हैं।

उनमें एक तरल इलेक्ट्रोलाइट होता है जो उनकी कैपेसिटेंस और ईएसआर (समतुल्य श्रृंखला प्रतिरोध) के लिए आवश्यक है, और यह इलेक्ट्रोलाइट समय के साथ धीरे-धीरे वाष्पित हो जाता है, खासकर ऊंचे तापमान पर।

जैसे-जैसे इलेक्ट्रोलाइट समाप्त होता है, कैपेसिटेंस घटता है और ईएसआर बढ़ता है — जिससे आउटपुट वोल्टेज रिपल में वृद्धि होती है, क्षणिक प्रतिक्रिया खराब होती है, और अंततः विनियमित आउटपुट की अस्थिरता या पूर्ण विफलता होती है।

इलेक्ट्रोलाइट वाष्पीकरण की दर तापमान पर बहुत निर्भर करती है: कैपेसिटर के रेटेड तापमान से ऊपर ऑपरेटिंग तापमान में प्रत्येक 10°C वृद्धि के लिए, सेवा जीवन लगभग आधा हो जाता है।

गैर-एयर-कंडीशन उत्पादन वातावरण में, या अपर्याप्त कूलिंग एयरफ्लो वाले कैबिनेट कॉन्फ़िगरेशन में स्थापित सीएनसी और रोबोट कंट्रोलर, त्वरित कैपेसिटर एजिंग का अनुभव कर सकते हैं।

एक पावर सप्लाई जो अच्छी तरह से ठंडी, तापमान-नियंत्रित वातावरण में 15-20 साल की विश्वसनीय सेवा प्रदान करती है, वह गर्म संयंत्र वातावरण में 8-10 वर्षों में कैपेसिटर विफलता के लक्षण दिखा सकती है।

पावर सप्लाई विफलता के लक्षण और उनके कारण

पावर सप्लाई की विफलताएं विशिष्ट लक्षणों के साथ प्रस्तुत होती हैं जो विफलता की प्रकृति को दर्शाती हैं:

नियंत्रण शक्ति का पूर्ण नुकसान:

मुख्य सप्लाई लागू होने पर कंट्रोलर बिल्कुल भी चालू नहीं होता है। सभी इंडिकेटर लाइट बंद हैं, ऑपरेटर पैनल अंधेरा है, और कोई कूलिंग पंखा नहीं चल रहा है। यह एक पूर्ण पीएसयू विफलता का संकेत देता है — आमतौर पर एक विफल प्राथमिक स्विचिंग ट्रांजिस्टर, एक उड़ा हुआ प्राथमिक फ्यूज, या इनपुट रेक्टिफायर में एक विनाशकारी विफलता।पूर्ण विफलता अक्सर अचानक होती है, कभी-कभी पावर सर्ज या इन-रश घटना के बाद।

अस्थिर प्रणाली रुक-रुक कर अलार्म के साथ:

कंट्रोलर चलता है लेकिन यादृच्छिक अलार्म उत्पन्न करता है जो किसी विशिष्ट मशीन फ़ंक्शन से संबंधित नहीं होते हैं, पावर साइकिल पर साफ़ हो जाते हैं, और अप्रत्याशित रूप से फिर से होते हैं।यह आयु-संबंधित कैपेसिटर गिरावट का क्लासिक प्रस्तुति है — पीएसयू का आउटपुट वोल्टेज हल्के लोड और कमरे के तापमान पर विनिर्देश के भीतर होता है लेकिन पूर्ण मॉड्यूल लोडिंग के तहत या ऊंचे कैबिनेट तापमान पर विनिर्देश से बाहर हो जाता है।

सीएनसी मॉड्यूल में डिजिटल लॉजिक सर्किट सप्लाई वोल्टेज के प्रति संवेदनशील होते हैं — +5V रेल में 5% की गिरावट भी लॉजिक त्रुटियों का कारण बन सकती है जो सिस्टम अलार्म या अनियमित कार्यक्रम निष्पादन के रूप में प्रकट होती हैं।

अत्यधिक तापमान अलार्म:

पीएसयू का थर्मल प्रोटेक्शन सर्किट पता लगाता है कि स्विचिंग ट्रांजिस्टर या ट्रांसफार्मर अपने सुरक्षित तापमान से अधिक हो रहा है और सप्लाई को बंद कर देता है।यह कैबिनेट के भीतर एक विफल कूलिंग पंखे, अवरुद्ध वेंटिलेशन पथ, या — बोर्ड पर ही — सामान्य से अधिक गर्मी उत्पन्न करने वाले खराब घटकों के कारण बढ़ी हुई बिजली अपव्यय का संकेत दे सकता है ताकि समान आउटपुट पावर बनाए रखी जा सके।

एक आउटपुट रेल विफल:

कंट्रोलर आंशिक रूप से चालू होता है — कुछ कार्य काम करते हैं, अन्य नहीं।+5V रेल स्वस्थ हो सकती है (सीपीयू और लॉजिक संचालित होते हैं) जबकि +24V रेल अनुपस्थित होती है (आई/ओ बोर्ड और रिले सर्किट प्रतिक्रिया नहीं करते हैं)।

यह चयनात्मक विफलता पावर सप्लाई सर्किट की एक विशिष्ट शाखा की ओर इशारा करती है और आमतौर पर घटक स्तर पर मरम्मत योग्य होती है।

लंबे समय तक सेवा देने वाली पावर सप्लाई के लिए निवारक रखरखाव

A16B-2203-0661 के सेवा जीवन को सक्रिय रखरखाव प्रथाओं के माध्यम से बढ़ाया जा सकता है:

अनुसूचित कैपेसिटर प्रतिस्थापन — पीएसयू के इलेक्ट्रोलाइटिक कैपेसिटर का एक पूर्ण रीकैप, ऑपरेटिंग तापमान के लिए रेटेड नए घटकों का उपयोग करके — सबसे प्रभावी निवारक कार्रवाई है। अधिकांश विशेषज्ञ FANUC मरम्मत केंद्र कैपेसिटर प्रतिस्थापन को पीएसयू नवीनीकरण के एक मानक भाग के रूप में शामिल करते हैं, चाहे प्रस्तुत लक्षण कुछ भी हों।

इसे 10-वर्षीय अंतराल पर (या गर्म वातावरण में इससे पहले) सक्रिय रूप से करने से अनियोजित उत्पादन डाउनटाइम का कारण बनने से पहले सबसे आम विफलता मोड समाप्त हो जाता है।

कैबिनेट कूलिंग रखरखाव — यह सुनिश्चित करना कि कैबिनेट के कूलिंग पंखे चालू हैं, कि एयर फिल्टर साफ हैं और एयरफ्लो को प्रतिबंधित नहीं कर रहे हैं, और कंट्रोलर कैबिनेट के क्षेत्र में परिवेश का तापमान लगातार सीएनसी के रेटेड ऑपरेटिंग तापमान से अधिक नहीं होता है — समान रूप से महत्वपूर्ण है।

कैपेसिटर जीवन तापमान पर बहुत निर्भर करता है; पीएसयू के ऑपरेटिंग तापमान में प्रत्येक डिग्री की कमी कैपेसिटर सेवा जीवन को मापने योग्य रूप से बढ़ाती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: कंट्रोलर थोड़े समय के लिए चालू होता है और फिर बंद हो जाता है, जिसमें कूलिंग पंखे एक या दो सेकंड के लिए चलते हुए दिखाई देते हैं। क्या यह पीएसयू दोष है?

यह लक्षण — संक्षिप्त पावर-अप के बाद तत्काल शटडाउन — ओवरलोड प्रोटेक्शन ट्रिप के अनुरूप है। पीएसयू शुरू होता है, मॉड्यूल को पावर डिलीवर करता है, पता लगाता है कि कुल करंट ड्रॉ इसके ओवरकरंट प्रोटेक्शन थ्रेशोल्ड से अधिक है, और क्षति को रोकने के लिए बंद हो जाता है।

सामान्य कारण: एक शॉर्टेड मॉड्यूल (दोषपूर्ण मॉड्यूल की पहचान करने के लिए मॉड्यूल को एक-एक करके स्थापित करें), पीएसयू के आउटपुट फिल्टर में एक विफल कैपेसिटर जो स्टार्टअप के दौरान एक क्षणिक शॉर्ट के रूप में प्रस्तुत होता है, या आयु-संबंधित सेंस रेसिस्टर्स के कारण पीएसयू की वर्तमान सीमा थ्रेशोल्ड का वास्तविक क्षरण।

सभी डाउनस्ट्रीम मॉड्यूल को हटाना और पीएसयू को अकेले चालू करना (यदि डिज़ाइन अनुमति देता है) यह अलग करने में मदद करता है कि दोष पीएसयू में है या मॉड्यूल में।

Q2: क्या A16B-2203-0661 को स्थापित करने से पहले परीक्षण करने के लिए बेंच मल्टीमीटर का उपयोग किया जा सकता है?

यदि बोर्ड को डमी लोड के साथ बेंच पर चालू किया जा सकता है जो कंट्रोलर के वास्तविक लोड का अनुमान लगाता है — बिना लोड के या न्यूनतम लोड के परीक्षण करने पर सही वोल्टेज दिखाई दे सकता है, भले ही पीएसयू मार्जिनल कैपेसिटर के कारण वास्तविक लोड स्थितियों के तहत विनियमन बनाए रखने में असमर्थ हो, तो मल्टीमीटर आउटपुट वोल्टेज को सत्यापित कर सकता है।

एक बेंच परीक्षण बिना परीक्षण के अधिक जानकारीपूर्ण है, लेकिन निश्चित परीक्षण पूर्ण मॉड्यूल पूरक स्थापित होने के साथ वास्तविक कंट्रोलर में संचालन है।

यदि किसी मरम्मत केंद्र में FANUC परीक्षण रिग उपलब्ध है, तो यह शिपमेंट से पहले बोर्ड के प्रदर्शन में उच्चतम आत्मविश्वास प्रदान करता है।

Q3: A16B-2203-0661 को बदलने के बाद, क्या सीएनसी में किसी भी पैरामीटर या सेटिंग को फिर से कॉन्फ़िगर किया जाना चाहिए?

पावर सप्लाई बोर्ड में स्वयं कोई प्रोग्रामेबल डेटा या सेटिंग्स नहीं होती हैं — इसमें कोई मेमोरी नहीं होती है और कोई उपयोगकर्ता-कॉन्फ़िगर करने योग्य रजिस्टर नहीं होते हैं। इसे बदलने के लिए सीएनसी में किसी पैरामीटर परिवर्तन की आवश्यकता नहीं होती है। हालांकि, यदि पीएसयू विफलता सीएनसी के पावर रेल पर अनियंत्रित वोल्टेज घटना का कारण बनने के लिए पर्याप्त गंभीर थी, इससे पहले कि सुरक्षा सर्किट प्रतिक्रिया करते, एसआरएएम मॉड्यूल (पैरामीटर और प्रोग्राम स्टोरेज) में डेटा भ्रष्टाचार संभव है।

किसी हार्ड विफलता के बाद किसी भी पीएसयू प्रतिस्थापन के बाद, मशीन को उत्पादन में वापस लाने से पहले महत्वपूर्ण मानों को अंतिम ज्ञात-अच्छे बैकअप के विरुद्ध जांच कर सभी सीएनसी पैरामीटर बरकरार हैं, इसकी पुष्टि करें।

Q4: A16B-2203-0661 के लिए सही प्रतिस्थापन पीएसयू वोल्टेज रेटिंग की पुष्टि कैसे की जाती है?

पीएसयू मानक FANUC कंट्रोलर इनपुट वोल्टेज रेंज के लिए डिज़ाइन किया गया है — आमतौर पर 200–240VAC, जो अंतरराष्ट्रीय औद्योगिक आपूर्ति वोल्टेज रेंज को कवर करता है।

A16B-2203-0661 एक निश्चित-कॉन्फ़िगरेशन बोर्ड है और समर्थित रेंज के भीतर विभिन्न आपूर्ति वोल्टेज के लिए वोल्टेज रेंज चयन या जम्पर सेटिंग्स की आवश्यकता नहीं होती है।

बोर्ड के इनपुट वोल्टेज विनिर्देश की पुष्टि FANUC के उत्पाद दस्तावेज़ीकरण या मूल बोर्ड के लेबल से की जाती है।

मशीन के इलेक्ट्रिकल दस्तावेज़ीकरण में सीएनसी के पावर सप्लाई कनेक्शन आरेख में भी इनपुट वोल्टेज विनिर्देश की पहचान की जाती है।

Q5: क्या A16B-2203-0661 को कैपेसिटर समस्या के बजाय विनाशकारी घटक विफलता के कारण विफल होने पर मरम्मत योग्य है?

हाँ। कैपेसिटर विफलता पीएसयू बोर्ड के लिए सबसे अधिक प्रबंधनीय मरम्मत परिदृश्यों में से एक है — विफल कैपेसिटर को दृश्य निरीक्षण (फूले हुए या लीक होने वाले टॉप), एक उपयुक्त परीक्षक के साथ ईएसआर माप, या केवल आयु के आधार पर अनुसूचित प्रतिस्थापन द्वारा पहचाना जा सकता है।

विशेषज्ञ FANUC मरम्मत केंद्र नियमित रूप से मूल के वोल्टेज रेटिंग, कैपेसिटेंस, तापमान रेटिंग और भौतिक आयामों से मेल खाने वाले कैपेसिटर का उपयोग करके इस मरम्मत को करते हैं।

एक सक्षम मरम्मत केंद्र से पूरी तरह से रीकैप और परीक्षण किया गया A16B-2203-0661 पूर्ण बाजार मूल्य पर एक नए या अधिशेष बोर्ड की सोर्सिंग के प्रभावी और लागत-कुशल विकल्प का प्रतिनिधित्व करता है।
