| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0670 |

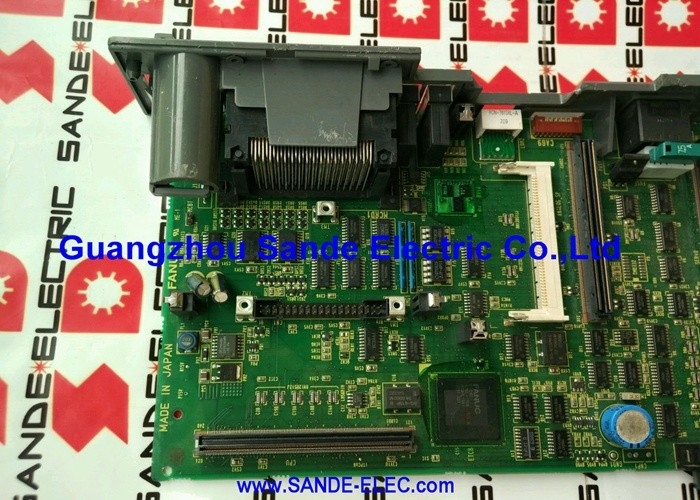

A16B-2203-0670 A16B-2203-067x रेंज का पहला बोर्ड है, जो FANUC Alpha-I श्रृंखला SVM सर्वो मॉड्यूल (A06B-6114 श्रृंखला) के लिए वायरिंग बोर्डों के पुष्टि किए गए परिवार का है।इस श्रेणी की पुष्टि कई सत्रों में करीबी संबंधित पदों पर लगातार बोर्डों के साथ की जाती है।:
| वायरिंग बोर्ड | ड्राइव मॉड्यूल | विवरण |
|---|---|---|
| A16B-2203-0670 | A06B-6114 श्रृंखला | यह उत्पाद ¥ 067x परिवार शुरू |
| A16B-2203-0671 | A06B-6114 श्रृंखला | 067x परिवार |
| A16B-2203-0672 | A06B-6114 श्रृंखला | 067x परिवार |
| A16B-2203-0673 | A06B-6114-H209 | SVM2-80/80i |
| A16B-2203-0674 | A06B-6114-H210 | SVM2-80/160i |
| A16B-2203-0675 | A06B-6114-H211 | SVM2-160/160i |
A16B-2203-0670 at position 0670 precedes the confirmed SVM2-80/80i (0673) and SVM2-80/160i (0674) boards — consistent with an earlier SVM variant or a related wiring board function within the same A06B-6114 Alpha-I drive family.
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-2203-0670 |
| श्रृंखला | A16B-2203 |
| रेंज | 067x (अल्फा-I SVM वायरिंग बोर्ड परिवार) |
| आवेदन | A06B-6114 अल्फा-I सर्वो ड्राइव |
FANUC Alpha-I SVM आर्किटेक्चर में, वायरिंग बोर्ड (A16B-2203-067x) सर्वो मॉड्यूल के भीतर सिग्नल रूटिंग और इंटरफेस कार्यों को संभालता हैः
गेट ड्राइव रूटिंगःएफएसएसबी नियंत्रण कार्ड से पीडब्लूएम गेट ड्राइव संकेतों को आईजीबीटी पावर ट्रांजिस्टर मॉड्यूल तक ले जाता है जब प्रत्येक ट्रांजिस्टर आवश्यक मोटर धारा का उत्पादन करने के लिए स्विच करता है।
वर्तमान प्रतिक्रियाःपावर स्टेज शंट प्रतिरोधों से वर्तमान प्रतिक्रिया संकेतों को नियंत्रण कार्ड पर वापस भेजता है जो वर्तमान नियंत्रण लूप के लिए वास्तविक समय में मोटर वर्तमान माप प्रदान करता है।
बाहरी कनेक्टर इंटरफ़ेसःFSSB फाइबर ऑप्टिक केबल, मोटर एन्कोडर कनेक्टर और I/O सिग्नल के लिए ड्राइव के बाहरी कनेक्टर की स्थिति प्रदान करता है।
अल्फा-आई एसवीएम वायरिंग बोर्ड त्रुटिःएक सीएनसी मशीन पर एक FANUC अल्फा-आई एसवीएम सर्वो मॉड्यूल आंतरिक संकेत दोष विकसित करता है। एफएसएसबी नियंत्रण कार्ड और पावर ट्रांजिस्टरों को सत्यापित करने के बाद, A16B-2203-0670 वायरिंग बोर्ड की पहचान की जाती है।प्रतिस्थापन सही आंतरिक संकेत रूटिंग बहाल करता है.
सर्वो मॉड्यूल का नियोजित रखरखावःएक FANUC Alpha-I SVM सर्वो मॉड्यूल को आंतरिक बोर्ड नवीनीकरण से गुजरना पड़ता है। ओवरहाल के हिस्से के रूप में A16B-2203-0670 वायरिंग बोर्ड को बदल दिया जाता है।
प्रश्न 1: मैं कैसे पुष्टि करूं कि A16B-2203-0670 मेरे अल्फा-I सर्वो मॉड्यूल के लिए सही वायरिंग बोर्ड है?
सर्वो मॉड्यूल के अंदर स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें. अगर यह A16B-2203-0670 पढ़ता है, यह पुष्टि की प्रतिस्थापन है.सर्वो मॉड्यूल के सामने के नाम प्लेट मॉडल नंबर और लागू FANUC अल्फा सर्वो एम्पलीफायर रखरखाव पुस्तिका के पीसीबी असाइनमेंट तालिका के साथ क्रॉस-रेफरेंस.
प्रश्न 2: क्या A16B-2203-0670 को A16B-2203-0671, 0673 या 0674 के साथ परस्पर बदल दिया जा सकता है?
नहीं. 067x परिवार में प्रत्येक वायरिंग बोर्ड अपने असाइन किए गए ड्राइव मॉडल के लिए विशिष्ट है ¢ पीसीबी लेआउट, कनेक्टर की स्थिति और ट्रांजिस्टर मॉड्यूल इंटरफ़ेस बोर्डों के बीच भिन्न होते हैं.A16B-2203-0670 को 0671 के स्थान पर नहीं रखा जा सकता है, 0673, 0674, या 0675. आदेश देने से पहले स्थापित इकाई के भाग संख्या लेबल से सही बोर्ड की पुष्टि करें।
प्रश्न 3: सर्वो मॉड्यूल के अंदर ए16बी-2203-0670 तक पहुँचने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?
पावर बंद करो और सर्वो ड्राइव के लिए मुख्य आपूर्ति को लॉक करें।आल्फा-आई एसवीएम डीसी बस मुख्य बिजली हटाने के बाद चार्ज बरकरार रखता है मॉड्यूल खोलने से पहले एक कैलिब्रेटेड डीसी वोल्टमीटर का उपयोग कर बस वोल्टेज 30V से कम है ️ सत्यापित. ए16बी-2203-0670 को ईएसडी-सुरक्षित सतह पर एक एंटी-स्टेटिक कलाई पट्टा से संभालें।
प्रश्न 4: क्या A16B-2203-0670 को बदलने के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं. सर्वो मापदंडों सीएनसी के मुख्य मापदंड स्मृति में निवास करते हैं और तारों बोर्ड प्रतिस्थापन से प्रभावित नहीं कर रहे हैं. प्रतिस्थापन बोर्ड को फिट करने और ड्राइव मॉड्यूल फिर से इकट्ठा करने के बाद,सीएनसी पावर-ऑन आरंभ के दौरान सर्वो पैरामीटर डाउनलोड करता हैउत्पादन में लौटने से पहले कम गति पर सही सर्वो प्रतिक्रिया की पुष्टि करें।
