| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0671 |

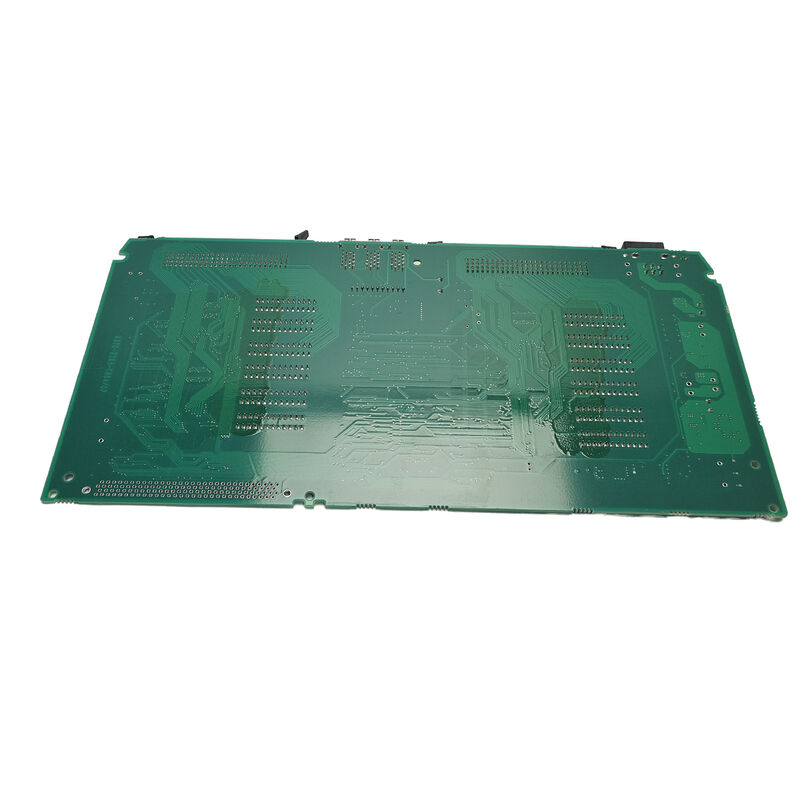

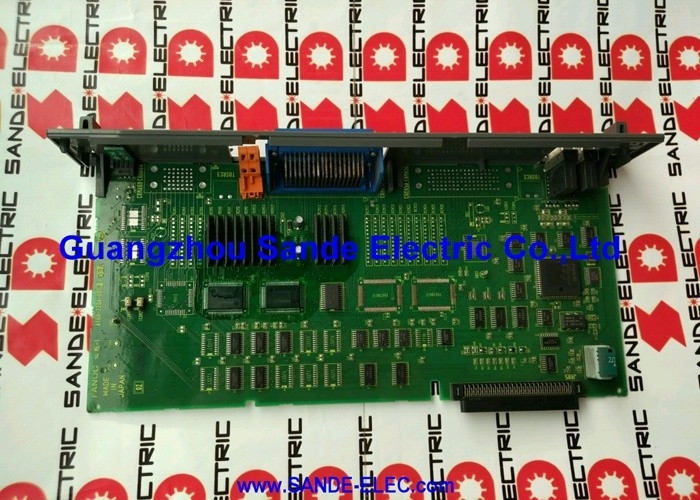

A16B-2203-0671 A16B-2203-067x रेंज से संबंधित है, जो FANUC के अल्फा-I श्रृंखला (A06B-6114 श्रृंखला) के सर्वो मॉड्यूल के लिए वायरिंग बोर्डों के एक प्रमाणित परिवार है।FANUC रखरखाव मैनुअल B-65285EN/03 पुष्टि करता है कि यह रेंज अल्फा-आई SVM (सर्वो मॉड्यूल) दो अक्षीय और बहु अक्षीय ड्राइव के लिए वायरिंग बोर्ड को कवर करती है:
| वायरिंग बोर्ड | ड्राइव मॉड्यूल | सर्वो मॉडल |
|---|---|---|
| A16B-2203-0671 | A06B-6114 श्रृंखला | 067x परिवार |
| A16B-2203-0673 | A06B-6114-H209 | SVM2-80/80i |
| A16B-2203-0674 | A06B-6114-H210 | SVM2-80/160i |
| A16B-2203-0675 | A06B-6114-H211 | SVM2-160/160i |
इस परिवार के सबसे निचले अंकित स्थान पर A16B-2203-0671 A06B-6114 अल्फा-I सर्वो मॉड्यूल रेंज के भीतर एक परिभाषित SVM ड्राइव संस्करण की सेवा करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-2203-0671 |
| श्रृंखला | A16B-2203 |
| रेंज | 067x (अल्फा-I SVM वायरिंग बोर्ड परिवार) |
| उत्पत्ति | जापान |
| आवेदन | A06B-6114 अल्फा-I सर्वो ड्राइव |
FANUC अल्फा-I श्रृंखला SVM वास्तुकला में, वायरिंग बोर्ड (A16B-2203-067x) सर्वो मॉड्यूल आवास के भीतर आंतरिक सिग्नल रूटिंग और इंटरफ़ेस पीसीबी के रूप में कार्य करता है। यह जोड़ता हैः
पावर स्टेज से कंट्रोल कार्ड तकःआईजीबीटी पावर ट्रांजिस्टर मॉड्यूल और एफएसएसबी (फाइबर-ऑप्टिक सर्वो सीरियल बस) नियंत्रण कार्ड के बीच सिग्नल पथ गेट ड्राइव सिग्नल, वर्तमान फीडबैक और सुरक्षा सिग्नल ले जाते हैं।
बाहरी इंटरफेस कनेक्टरःड्राइव के बाहरी कनेक्टर की स्थिति, सीएनसी एफएसएसबी फाइबर-ऑप्टिक कनेक्शन, एन्कोडर फीडबैक केबल, और आई/ओ सिग्नल के लिए, वायरिंग बोर्ड के माध्यम से घुड़सवार और रूट किए जाते हैं।
सुरक्षा और निगरानी सर्किट:पावर ट्रांजिस्टर मॉड्यूल और डीसी बस निगरानी सर्किट से थर्मल सुरक्षा संकेत वायरिंग बोर्ड के माध्यम से नियंत्रण कार्ड के सुरक्षा तर्क से जुड़ते हैं।
A06B-6114 सर्वो मॉड्यूल के वायरिंग बोर्ड में खराबी:एक FANUC अल्फा-I एसवीएम सर्वो मॉड्यूल आंतरिक सिग्नल खराबी विकसित करता है, लेकिन इंटर-बोर्ड सिग्नल विफलताएं।प्रतिस्थापन सर्वो मॉड्यूल के भीतर सही संकेत रूटिंग बहाल करता है.
सर्वो मॉड्यूल की ओवरहाल:एक FANUC अल्फा-I सर्वो मॉड्यूल व्यापक आंतरिक रखरखाव से गुजरता है। आंतरिक पीसीबी सेट नवीनीकरण के हिस्से के रूप में A16B-2203-0671 वायरिंग बोर्ड को बदल दिया जाता है।
प्रश्न 1: मैं कैसे पुष्टि करूं कि A16B-2203-0671 मेरे अल्फा-I सर्वो मॉड्यूल के लिए वायरिंग बोर्ड है?
सर्वो मॉड्यूल के अंदर स्थापित बोर्ड के लेबल से भाग संख्या पढ़ें। यदि यह A16B-2203-0671 पढ़ता है, तो यह पुष्टि की गई प्रतिस्थापन है।सर्वो मॉड्यूल के मॉडल नंबर (ड्राइव के फ्रंट नाम प्लेट पर) और लागू FANUC अल्फा सर्वो एम्पलीफायर रखरखाव मैनुअल की पीसीबी असाइनमेंट तालिका के साथ क्रॉस-रेफरेंस.
Q2: क्या वायरिंग बोर्ड (A16B-2203-0671) नियंत्रण कार्ड (A16B-2100-074x) के समान है?
नहीं. अल्फा-आई एसवीएम में अलग-अलग कार्यों के साथ कई पीसीबी होते हैं। वायरिंग बोर्ड (A16B-2203-067x) आंतरिक सिग्नल रूटिंग और बाहरी कनेक्टर इंटरफ़ेस को संभालता है।FSSB नियंत्रण कार्ड (A16B-2100-074x या A16B-2101-004x) सीएनसी संचार संभालता है, वेग लूप, और सर्वो नियंत्रण एल्गोरिथ्म. दोनों को सर्वो मॉड्यूल के काम करने के लिए सही ढंग से काम करना चाहिए।
Q3: अल्फा-I सर्वो मॉड्यूल के अंदर के वायरिंग बोर्ड तक पहुंचने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?
सीएनसी और सर्वो सिस्टम को पूरी तरह से बंद कर दें।सर्वो मॉड्यूल के डीसी बस कैपेसिटर्स मेन पावर हटाने के बाद खतरनाक उच्च वोल्टेज को बनाए रखते हैंलागू FANUC सर्वो एम्पलीफायर रखरखाव मैनुअल की सुरक्षा प्रक्रियाओं का पालन करें।
प्रश्न 4: क्या A16B-2203-0671 को बदलने के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं. सर्वो मापदंडों सीएनसी के मुख्य मापदंड स्मृति में निवास करते हैं. प्रतिस्थापन वायरिंग बोर्ड फिट करने और सर्वो मॉड्यूल फिर से इकट्ठा करने के बाद,सीएनसी पावर-ऑन आरंभ के दौरान मॉड्यूल को सर्वो पैरामीटर डाउनलोड करता हैउत्पादन में लौटने से पहले सभी जुड़े धुरी पर सही सर्वो प्रतिक्रिया की जांच करें।
