| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0675 |

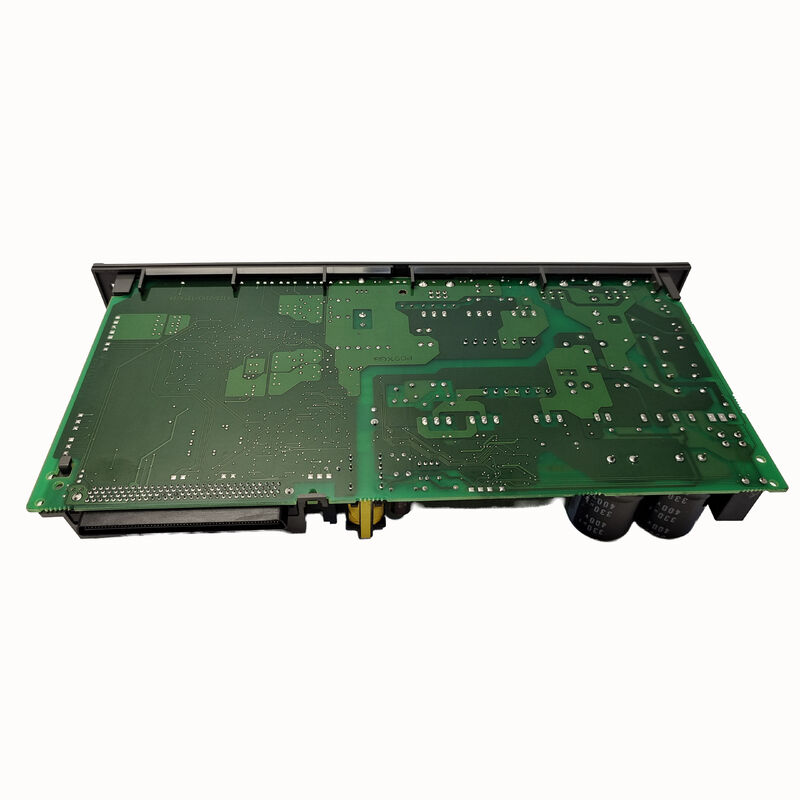

A06B-6114-H211 SVM2-160/160i FANUC के अल्फा-I SVM2 ट्विन-एक्सिस सर्वो मॉड्यूल परिवार में उच्चतम-वर्तमान संस्करण है - एआई श्रृंखला में सबसे बड़ा ट्विन-एक्सिस सर्वो मॉड्यूल। A16B-2203-0675 इसका पावर/वायरिंग बोर्ड है, जिसकी पुष्टि FANUC रखरखाव मैनुअल B-65285EN/03 द्वारा की गई है।
संपूर्ण SVM2 परिवार श्रेणी के शीर्ष पर A16B-2203-0675 की पुष्टि करता है:
| ड्राइव मॉड्यूल | वायरिंग बोर्ड | चरम धारा |
|---|---|---|
| SVM2-80/80i (A06B-6114-H209) | ए16बी-2203-0673 | 80ए + 80ए |
| SVM2-80/160i (A06B-6114-H210) | ए16बी-2203-0674 | 80ए + 160ए |
| SVM2-160/160i (A06B-6114-H211) | ए16बी-2203-0675 | 160ए + 160ए |
| पैरामीटर | कीमत |
|---|---|
| संगत ड्राइव | A06B-6114-H211 (SVM2-160/160i) |
| अक्ष गणना | 2 (दोहरी अक्ष) |
| चरम धारा | प्रति अक्ष 160A |
| निर्धारित उत्पादन | 39A प्रति अक्ष (निरंतर) |
| विद्युत ट्रांजिस्टर | दो 160A मॉड्यूल |
| मॉड्यूल की चौड़ाई | 90 मिमी |
| शीतलक | आंतरिक + बाहरी पंखे |
| इंटरफ़ेस | एफएसएसबी (फाइबर-ऑप्टिक) |
| नियंत्रण बोर्ड (युग्मित) | ए20बी-2100-0741 |
A06B-6114-H211 सर्वो मॉड्यूल में दो मुख्य पीसीबी शामिल हैं:
पावर/वायरिंग बोर्ड (ए16बी-2203-0675 - यह उत्पाद):नियंत्रण कार्ड से गेट ड्राइव सिग्नल को दोनों 160A आईजीबीटी ट्रांजिस्टर मॉड्यूल तक रूट करता है, पावर स्टेज शंट रेसिस्टर्स से वर्तमान फीडबैक लेता है, और सभी बाहरी इंटरफ़ेस कनेक्टर - एफएसएसबी फाइबर-ऑप्टिक कनेक्टर, मोटर एनकोडर केबल और सिग्नल I/O प्रदान करता है।
FSSB नियंत्रण कार्ड (A20B-2100-0741):दोनों अक्षों के लिए वेग और वर्तमान नियंत्रण लूप निष्पादित करता है, एफएसएसबी सीरियल बस के माध्यम से सीएनसी के साथ संचार करता है, और पीडब्लूएम कमांड उत्पन्न करता है जो पावर बोर्ड आईजीबीटी ट्रांजिस्टर को रूट करता है।
SVM2-160/160i पावर बोर्ड दोष:160/160i मॉड्यूल वाला FANUC अल्फा-I सर्वो सिस्टम पावर स्टेज दोष विकसित करता है। 160A IGBT ट्रांजिस्टर और नियंत्रण कार्ड को सत्यापित करने के बाद, A16B-2203-0675 पावर बोर्ड को दोष के रूप में पहचाना जाता है। प्रतिस्थापन सर्वो मॉड्यूल के आंतरिक सिग्नल रूटिंग को पुनर्स्थापित करता है।
बड़े मशीनिंग केंद्र सर्वो रखरखाव:एक उत्पादन सुविधा अपने हेवी-ड्यूटी सीएनसी मशीनिंग केंद्र की सर्वो प्रणाली का रखरखाव करती है। A16B-2203-0675 को व्यापक SVM2-160/160i मॉड्यूल ओवरहाल के हिस्से के रूप में प्रतिस्थापित किया गया है।
Q1: क्या A16B-2203-0675 वही बोर्ड है जो A06B-6117-H211 में उपयोग किया गया है?
A06B-6114-H211 और A06B-6117-H211 दोनों SVM2-160/160i मॉड्यूल हैं लेकिन विभिन्न ड्राइव श्रृंखला संशोधनों से - 6114 पहले का डिज़ाइन है, 6117 बाद का संशोधन है। A16B-2203-0675 की पुष्टि A06B-6114-H211 और A06B-6117-H211 दोनों के लिए की गई है। स्थापित मॉड्यूल की नेमप्लेट से सत्यापित करें कि कौन सा ड्राइव मॉडल फिट किया गया है।
Q2: 39A निरंतर रेटेड आउटपुट 160A पीक ट्रांजिस्टर रेटिंग से कैसे संबंधित है?
160A ट्रांजिस्टर रेटिंग अधिकतम तात्कालिक पीक करंट है जिसे IGBT झेल सकता है। 39A रेटेड निरंतर आउटपुट निरंतर चालू है, ड्राइव को ओवरहीटिंग के बिना सामान्य सर्वो ऑपरेशन में वितरित करने के लिए डिज़ाइन किया गया है। शिखर (160ए) और निरंतर (39ए) के बीच का बड़ा अनुपात ट्रांजिस्टर के सुरक्षित संचालन क्षेत्र को पार किए बिना सर्वो अधिभार - त्वरण शिखर, आपातकालीन स्टॉप और भारी काटने वाले क्षणिक के लिए हेडरूम प्रदान करता है।
Q3: कौन से सर्वो अलार्म कोड विशेष रूप से पावर बोर्ड की खराबी बनाम नियंत्रण कार्ड की खराबी का संकेत देते हैं?
पावर बोर्ड दोष आम तौर पर उत्पन्न होते हैं: आईजीबीटी ट्रांजिस्टर अलार्म (ओवरकरंट, शॉर्ट सर्किट), गेट ड्राइव दोष (जहां ट्रांजिस्टर गायब ड्राइव सिग्नल के कारण सही ढंग से स्विच नहीं करता है), या वर्तमान फीडबैक विसंगतियां। नियंत्रण कार्ड दोष एफएसएसबी संचार अलार्म (एसवी अलार्म 8 या 9) या वेग/वर्तमान नियंत्रण त्रुटियाँ उत्पन्न करते हैं। जब बिजली से संबंधित अलार्म के साथ दोनों अक्ष एक साथ विफल हो जाते हैं और ट्रांजिस्टर स्वस्थ परीक्षण करते हैं, तो A16B-2203-0675 पावर बोर्ड प्राथमिक संदिग्ध होता है।
Q4: क्या A16B-2203-0675 को बदलने के लिए सर्वो पैरामीटर पुनः प्रविष्टि की आवश्यकता है?
नहीं, सर्वो पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में रहते हैं, सर्वो मॉड्यूल के पीसीबी में नहीं। रिप्लेसमेंट पावर बोर्ड को फिट करने और मॉड्यूल को फिर से जोड़ने के बाद, सीएनसी पावर-ऑन इनिशियलाइज़ेशन के दौरान सर्वो पैरामीटर डाउनलोड करता है। उत्पादन पर लौटने से पहले दोनों अक्ष चैनलों पर सही सर्वो प्रतिक्रिया सत्यापित करें।
Q5: सर्वो मॉड्यूल के अंदर A16B-2203-0675 तक पहुंचने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?
बिजली बंद करें और मुख्य आपूर्ति बंद कर दें। FANUC अल्फा सर्वो एम्पलीफायर रखरखाव मैनुअल में निर्दिष्ट डिस्चार्ज समय की प्रतीक्षा करें - आमतौर पर न्यूनतम 5 मिनट। कैलिब्रेटेड वोल्टमीटर का उपयोग करके सत्यापित करें कि डीसी बस वोल्टेज 30V डीसी से नीचे है। SVM2-160/160i DC बस 200V AC इनपुट से लगभग 280V DC पर संचालित होती है। ESD-सुरक्षित सतह पर एंटी-स्टैटिक कलाई पट्टा के साथ A16B-2203-0675 को संभालें।
