| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-2203-0691 |

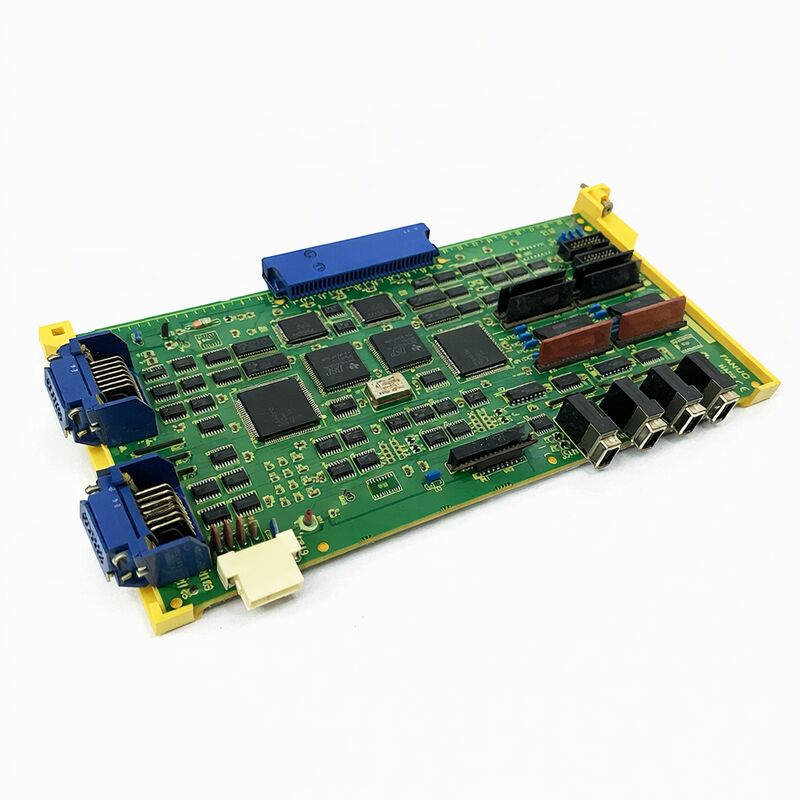

दA16B-2203-0691 एक हैαi सर्वो मॉड्यूल वायरिंग पीसीबी के साथ इस्तेमाल कियाaiSV1-20 एम्पलीफायर हार्डवेयर। यह बोर्ड के रूप में वर्णित हैएकल अक्ष A06B-6114 αiSV श्रृंखला मॉड्यूल, और भागों के चैनलों भी यह के लिए एक पीसीबी के रूप में पहचानALPHA-i SERVO SVM1-20I.
यह इसे आंतरिक एम्पलीफायर वायरिंग/कंट्रोल सेक्शन में रखता है न कि सीएनसी मुख्य बोर्ड या संचार बोर्ड परत में।
यह बोर्ड सामान्य प्रयोजन का स्पेयर नहीं है। यह αi सर्वो मॉड्यूल की आंतरिक संरचना से संबंधित है और एम्पलीफायर परिवार से जुड़ा हुआ है जिसमें यह फिट होता है। रखरखाव कार्य में, यह एम्पलीफायर मॉड्यूल के लिए आवश्यक है।इस स्थिति में बोर्ड सटीक एम्पलीफायर भूमिका और स्थापित मॉड्यूल प्रकार द्वारा मेल खाते हैं, क्योंकि बोर्ड एक व्यापक बाहरी नियंत्रक समारोह के बजाय सर्वो एम्पलीफायर की आंतरिक विद्युत संरचना का समर्थन करता है।
एक रखरखाव-मैनुअल सूची भी लिंक करता हैA16B-2203-0691 के साथαi एसवी 20 विन्यास मेंA06B-6117-H103/C103 रेंज, जबकि उपरोक्त उत्पाद विवरण इसे एकल-अक्ष A06B-6114 aiSV मॉड्यूल से जोड़ता है।
व्यवहार में इसका अर्थ है कि आदेश देने से पहले हार्डवेयर पर हमेशा स्थापित एम्पलीफायर मॉडल और बोर्ड लेबल की जांच की जानी चाहिए।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-2203-0691 |
| निर्माता | FANUC |
| उत्पाद का प्रकार | वायरिंग पीसीबी/सर्वो मॉड्यूल पीसीबी |
| उत्पाद श्रृंखला | A16B-2203 |
| बोर्ड की भूमिका | αi सर्वो मॉड्यूल वायरिंग पीसीबी |
| मॉड्यूल संदर्भ | aiSV1-20 / SVM1-20i |
| एम्पलीफायर संघ | एकल अक्ष A06B-6114 aiSV मॉड्यूल; αi SV 20 मैनुअल संदर्भ |
| संबंधित नियंत्रण कार्ड संदर्भ | अक्सर मॉड्यूल विवरणों में FSSB नियंत्रण कार्ड A16B-2101-004x के साथ सूचीबद्ध |
यह बोर्ड उपयुक्त हैस्थापित FANUC αi सर्वो एम्पलीफायर मॉड्यूल जो पहले से हीA16B-2203-0691 आंतरिक वायरिंग बोर्ड की स्थिति।
यह विशेष रूप से सर्वो-मॉड्यूल की मरम्मत, बोर्ड-स्तर के नवीनीकरण और एम्पलीफायर बहाली में प्रासंगिक है जहां मूल मॉड्यूल हार्डवेयर काफी हद तक बरकरार रहता है लेकिन आंतरिक पीसीबी को प्रतिस्थापित करने की आवश्यकता होती है.
यह विशेष रूप से उपयोगी है जब पावर सेक्शन और हीटसिंक असेंबली सेवा योग्य रहते हैं, लेकिन आंतरिक मॉड्यूल बोर्ड को मूल एम्पलीफायर संरचना को बहाल करने के लिए प्रतिस्थापन की आवश्यकता होती है।
उस सेटिंग में, एक ही वायरिंग पीसीबी को मिलाना मौजूदा मॉड्यूल वास्तुकला और फिट कंट्रोल-कार्ड व्यवस्था को संरक्षित करने में मदद करता है।
चयन करते समयA16B-2203-0691, सबसे पहले बोर्ड कोड को सीधे स्थापित पीसीबी पर पुष्टि करें और फिर एम्पलीफायर मॉडल को सत्यापित करें जहां यह लगाया गया है।
यह कदम महत्वपूर्ण है क्योंकि एक ही बोर्ड परिवार कई αi सर्वो मॉड्यूल वेरिएंट में दिखाई देता है, और पास के मॉडल विभिन्न धारा या अक्ष विन्यास पर उपयोग किए जा सकते हैं।
दूसरा, एम्पलीफायर के नाम की जाँच करें।
सबसे मजबूत बोर्ड विवरण इस मॉडल को जोड़ता हैaiSV1-20 औरएकल-अक्ष A06B-6114 मॉड्यूल, जबकि मैनुअल संदर्भ भी इसे जोड़ते हैंएसवी 20 लिस्टिंग।
इसका अर्थ है कि सबसे विश्वसनीय चयन विधि वास्तविक फिट-बोर्ड कोड और स्थापित एम्पलीफायर लेबल एक साथ है।
तीसरा, मॉड्यूल के अंदर बोर्ड संदर्भ की समीक्षा करें। कुछ लिस्टिंग नोट है कि सर्वो मॉड्यूल एक के साथ इस वायरिंग बोर्ड के साथ सुसज्जित हैFSSB नियंत्रण कार्ड A16B-2101-004x, जो सेवा के दौरान स्थापित एम्पलीफायर आंतरिक की दृश्य पुष्टि करने में मदद कर सकता है।
आदेश देने से पहले, बोर्ड लेबल, एम्पलीफायर मॉडल, और सटीक मॉड्यूल प्रकार जहां यह स्थापित किया गया है की पुष्टि करें।उन तीन जांच केवल एक व्यापक servo परिवार विवरण से बोर्ड की पहचान करने की कोशिश की तुलना में अधिक विश्वसनीय हैं.
यदि एम्पलीफायर को पहले भी मरम्मत की जा चुकी है, तो वर्तमान में स्थापित बोर्ड मार्किंग की तुलना मशीन रिकॉर्ड के साथ करना भी बुद्धिमानी होगी।
पुराने सर्वो मॉड्यूल पहले के सर्विस कार्य से प्रतिस्थापन बोर्ड ले जा सकते हैं, इसलिए प्रत्यक्ष हार्डवेयर सत्यापन सबसे सुरक्षित मार्ग है।
प्रश्न 1: A16B-2203-0691 किस प्रकार का बोर्ड है?
यह एकएक सर्वो मॉड्यूल वायरिंग पीसीबी।यह एम्पलीफायर मॉड्यूल के अंदर स्थित है और एक सामान्य नियंत्रक या डिस्प्ले बोर्ड के रूप में काम करने के बजाय सर्वो यूनिट के आंतरिक बोर्ड संरचना का समर्थन करता है.
प्रश्न 2: वर्णन में 'ऐसवी1-20' क्यों महत्वपूर्ण है?
क्योंकि यह बोर्ड के एम्पलीफायर पक्ष की भूमिका की पहचान करता है।aiSV1-20 मॉड्यूल को उसी स्थापित एम्पलीफायर कॉन्फ़िगरेशन को बनाए रखने के लिए चुना जाना चाहिए, न कि केवल व्यापक FANUC बोर्ड परिवार से मेल खाने के लिए।
प्रश्न 3: खरीदारी से पहले एम्पलीफायर मॉडल की जांच क्यों की जानी चाहिए?
क्योंकि इस तरह के बोर्ड परिवारों कई αi एम्पलीफायर वेरिएंट में दिखाई दे सकते हैं. सटीक स्थापित मॉड्यूल लेबल की पुष्टि करने के लिए मदद करता है कि क्या बोर्ड एक ही करंट, अक्ष,और पहले से ही सेवा में मॉड्यूल संरचना.
प्रश्न 4: क्या यह पूरा सर्वो एम्पलीफायर है?
नहीं. यह एक हैपीसीबी का उपयोग सर्वो एम्पलीफायर मॉड्यूल के अंदर किया जाता है, न कि पूर्ण एम्पलीफायर असेंबली। यह अंतर महत्वपूर्ण है क्योंकि प्रतिस्थापन मौजूदा एम्पलीफायर के अंदर आंतरिक बोर्ड की भूमिका से मेल खाना चाहिए,एक पूर्ण इकाई के रूप में पूरे ड्राइव नहीं.
Q5: खरीदने से पहले क्या जांच करनी चाहिए?
बोर्ड लेबल की जाँच करें, एम्पलीफायर प्रकार की पुष्टि, और स्थापित मॉड्यूल संदर्भ सत्यापित करें। आंतरिक एम्पलीफायर बोर्डों पर,यह संयोजन केवल एक व्यापक परिवार विवरण पर भरोसा करने की तुलना में एक बहुत सुरक्षित मिलान देता है.
