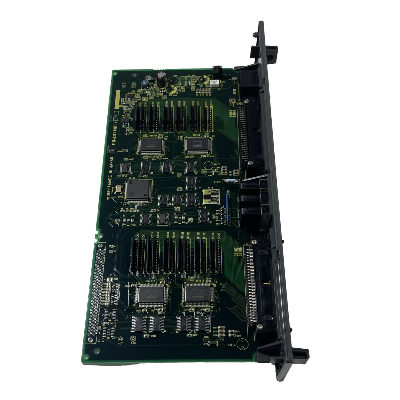

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0695 |
20/20 पदनाम उन दोनों अक्षों की पहचान करता है जिन पर यह वायरिंग बोर्ड कार्य करता है:
यह सममित 20/20 कॉन्फ़िगरेशन उन मशीन टूल्स की सेवा करता है जहां दोनों नियंत्रित अक्षों की समान टॉर्क आवश्यकताएं होती हैं - एक मानक 2-अक्ष कॉन्फ़िगरेशन जैसे टर्निंग सेंटर के एक्स और जेड अक्ष, या कॉम्पैक्ट मशीनिंग सेंटर के एक्स और वाई अक्ष, जहां दोनों अक्ष समान αi मोटर टियर का उपयोग करते हैं।
प्रति चैनल 20A रेटिंग 20A वर्ग में FANUC αi श्रृंखला सर्वो मोटर्स को कवर करती है - आमतौर पर αiS 4/4000 से αiS 8/3000 प्रदर्शन स्तर तक की मोटरें, जो मध्यम से उच्च फीड्रेट पर मध्यम-जड़ता अक्ष अनुप्रयोगों के लिए उपयुक्त हैं।
| पैरामीटर | कीमत |
|---|---|
| कुल्हाड़ियों | 2 (दोहरी अक्ष) |
| वर्तमान प्रति चैनल | 20ए शिखर |
| इनपुट वोल्टेज | 200-230VAC |
| मेजबान मॉड्यूल | A06B-6114 और A06B-6117 |
| इंटरफ़ेस (होस्ट के माध्यम से) | फाइबर-ऑप्टिक एफएसएसबी |
| बढ़ते | आंतरिक बोर्ड-टू-बोर्ड |
| शीतलक | साझा ज़बरदस्ती-हवा |
| भूमिका | पावर/कंट्रोल इंटरकनेक्ट |
"पावर/कंट्रोल इंटरकनेक्ट" इसके होस्ट मॉड्यूल के भीतर A16B-2203-0695 की पुष्टि की गई भूमिका है। इसका मतलब है कि बोर्ड दो समानांतर कार्य करता है:
शक्ति पथ:दोनों अक्षों के लिए डीसी बस आपूर्ति और तीन-चरण मोटर आउटपुट धाराओं को रूट करता है। वायरिंग बोर्ड के उच्च-वर्तमान तांबे के कंडक्टर डीसी बस कनेक्शन, आईजीबीटी आउटपुट चरण और मोटर केबल कनेक्टर के बीच प्रति चैनल पूर्ण 20A ले जाते हैं।
नियंत्रण पथ:होस्ट मॉड्यूल के नियंत्रण इलेक्ट्रॉनिक्स और पावर स्टेज हार्डवेयर के बीच बोर्ड-टू-बोर्ड विद्युत कनेक्शन प्रदान करता है - वायरिंग बोर्ड के माध्यम से आईजीबीटी उपकरणों के लिए नियंत्रण पीसीबी मार्ग से गेट ड्राइव सिग्नल; वर्तमान सेंसर फीडबैक वायरिंग बोर्ड से वापस नियंत्रण पीसीबी तक रूट करता है।
दोहरे अक्ष 20/20 मॉड्यूल बोर्ड दोष:एक FANUC αis डुअल-एक्सिस सर्वो मॉड्यूल दोनों 20A अक्षों को एक साथ प्रभावित करने वाले दोष विकसित करता है - व्यक्तिगत अक्ष नियंत्रण बोर्ड दोषों के बजाय साझा वायरिंग बोर्ड विफलता के अनुरूप। A16B-2203-0695 को बदल दिया गया है, जिससे दोनों चैनलों के लिए बिजली और नियंत्रण पथ बहाल हो गए हैं।
क्रॉस-जेनरेशन मॉड्यूल बख्शते:एक सीएनसी सेवा कार्यशाला अपने सेवा बेड़े में A06B-6114-फ़्रेम और A06B-6117-फ़्रेम दोहरे-अक्ष मॉड्यूल दोनों को कवर करने के लिए एक A16B-2203-0695 वायरिंग बोर्ड बनाए रखती है।
Q1: क्या A16B-2203-0695 पूर्ण डुअल-एक्सिस मॉड्यूल है, या सिर्फ आंतरिक वायरिंग बोर्ड है?
A16B-2203-0695 डुअल-एक्सिस होस्ट मॉड्यूल के अंदर आंतरिक वायरिंग बोर्ड है। संपूर्ण सर्वो एम्पलीफायर मॉड्यूल - जिसे A06B-6114-Hxxx या A06B-6117-Hxxx के रूप में ऑर्डर किया गया है - में एक नियंत्रण पीसीबी और आईजीबीटी पावर डिवाइस भी शामिल हैं। A16B-2203-0695 एक बोर्ड-स्तरीय प्रतिस्थापन घटक है, संपूर्ण मॉड्यूल नहीं।
Q2: विनिर्देश कहता है "प्रतिस्थापन दृष्टिकोण: पूर्ण amp के साथ बदला गया" - क्या इसका मतलब यह है कि बोर्ड प्रतिस्थापन विशिष्ट नहीं है?
"पूर्ण amp के साथ स्वैप किया गया" इंगित करता है कि मानक सेवा दृष्टिकोण वायरिंग बोर्ड को अलग करने के बजाय पूर्ण होस्ट एम्पलीफायर मॉड्यूल को प्रतिस्थापित कर रहा है। A16B-2203-0695 के बोर्ड-स्तरीय प्रतिस्थापन के लिए मॉड्यूल के आंतरिक भाग तक विशेषज्ञ की पहुंच की आवश्यकता होती है - मानक फ़ील्ड ऑपरेशन की नहीं। अधिकांश साइटों के लिए, पूर्ण मॉड्यूल एक्सचेंज तेज़ है। FANUC ड्राइव इंटर्नल तक पहुंच के साथ मरम्मत कार्यशालाओं के लिए, A16B-2203-0695 बोर्ड लागत प्रभावी विकल्प प्रदान करता है।
Q3: क्या A16B-2203-0695 बदले जाने पर सर्वो मापदंडों को प्रभावित करता है?
नहीं, दोनों अक्षों के लिए सर्वो पैरामीटर सीएनसी के मुख्य पैरामीटर मेमोरी में रहते हैं, वायरिंग बोर्ड में नहीं। प्रतिस्थापन को फिट करने और मॉड्यूल को सेवा में बहाल करने के बाद, सीएनसी एफएसएसबी फाइबर ऑप्टिक लिंक के माध्यम से मौजूदा अक्ष मापदंडों को लागू करता है।
Q4: कौन से αi मोटर मॉडल इस मॉड्यूल के 20A चैनलों के साथ संगत हैं?
20A प्रति चैनल रेटिंग 20A वर्ग में FANUC αi श्रृंखला सर्वो मोटर्स से मेल खाती है - αiS 4/4000, αiS 8/3000, और αi सर्वो मोटर रेंज से तुलनीय मोटर रेटिंग। उच्च-रेटेड मोटर्स (40ए, 80ए) को उच्च-वर्तमान मॉड्यूल कॉन्फ़िगरेशन और वायरिंग बोर्ड की आवश्यकता होती है।
Q5: इस मॉड्यूल के कूलिंग के लिए "साझा मजबूर वायु पथ" का क्या मतलब है?
डुअल-एक्सिस मॉड्यूल दोनों एक्सिस पावर चरणों के लिए एक सामान्य फोर्स्ड-एयर कूलिंग चैनल का उपयोग करता है। एक एकल पंखा मॉड्यूल के माध्यम से हवा खींचता है और A16B-2203-0695 वायरिंग बोर्ड के उच्च-वर्तमान घटकों और नियंत्रण पीसीबी दोनों को एक साथ ठंडा करता है। यदि मॉड्यूल का कूलिंग फैन विफल हो जाता है, तो दोनों अक्षों को थर्मल ओवरलोड से समान रूप से खतरा होता है - इसलिए पंखे की विफलता साझा कूलिंग का उपयोग करने वाले दोहरे-अक्ष मॉड्यूल के लिए एक महत्वपूर्ण रखरखाव आइटम है।
