सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0697 |

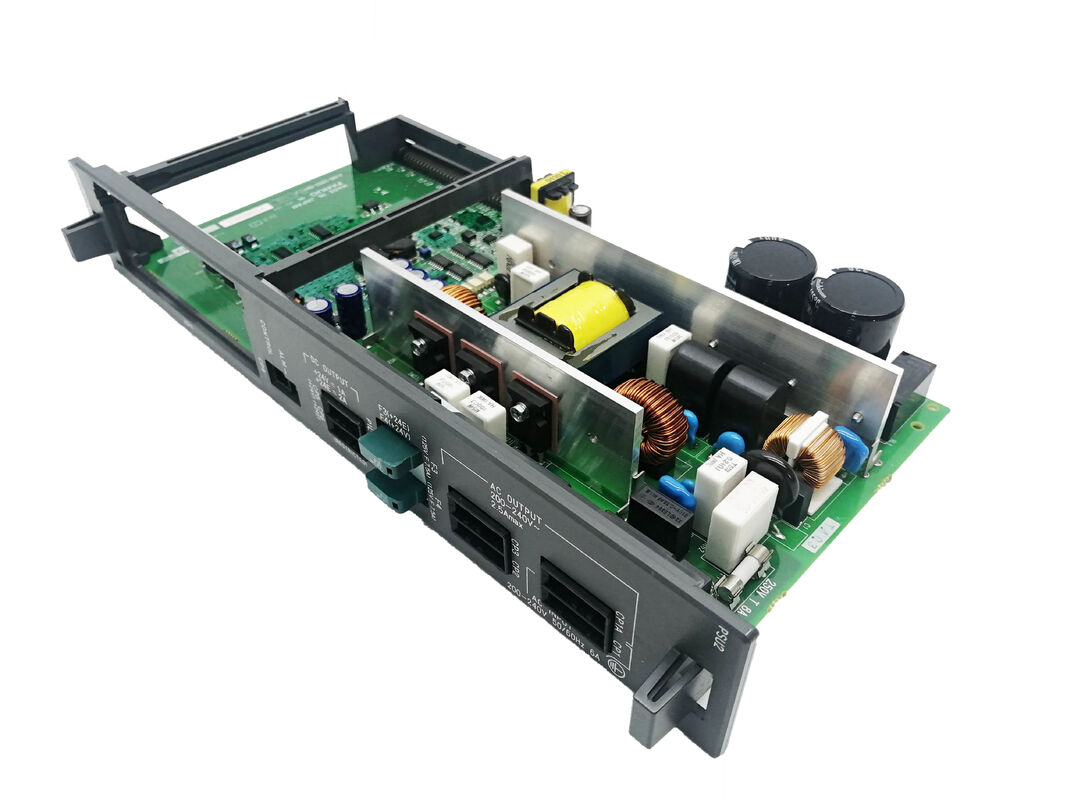

A16B-2203-0697 को एक सर्वो एम्पलीफायर पीसीबी के रूप में वर्गीकृत किया गया है, न कि केवल एक वायरिंग बोर्ड या नियंत्रण बोर्ड, बल्कि मुद्रित सर्किट बोर्ड के रूप में एक पूर्ण सर्वो एम्पलीफायर फ़ंक्शन।इस कार्ड आधारित एम्पलीफायर वास्तुकला का मतलब है कि एक अक्ष के लिए पूर्ण सर्वो ड्राइव एक एकल backplane स्लॉट में प्लग, एक अलग मॉड्यूल आवास पर कब्जा करने के बजाय।
यह दृष्टिकोण संकुचित और एकीकृत हैःसीरीज-16 पारिस्थितिकी तंत्र सीएनसी के कार्ड केज या एक समर्पित सर्वो कार्ड रैक के भीतर अन्य कार्यात्मक कार्ड के साथ एक प्लग-इन कार्ड के रूप में A16B-2203-0697 को समायोजित करता है. सभी कनेक्शन ¢ सीएनसी/पीएमसी से कमांड इनपुट, सर्वो मोटर से एन्कोडर फीडबैक, और मोटर ¢ के लिए पावर आउटपुट कार्ड के किनारे कनेक्टर और बैकप्लेन कनेक्शन के माध्यम से किए जाते हैं।
| पैरामीटर | मूल्य |
|---|---|
| शक्ति वर्ग | ~1 ¥2 किलोवाट |
| वजन | 1.36 किलो |
| पर्वत | बैकप्लेन प्लग-इन (एकल स्लॉट) |
| प्रतिक्रिया | एन्कोडर / रिज़ॉल्वर |
| अधिभार क्षमता | 150~200% कम चोटी |
| शीतलन | मजबूर हवा |
| सुरक्षा | ओ/सी, ओ/वी, ताप |
| कनेक्टर | एज मल्टी-पिन |
| संगतता | श्रृंखला-16 |
1 ¢ 2kW निरंतर शक्ति रेटिंग इस सर्वो एम्पलीफायर पीसीबी के लिए स्थितिः
छोटे सर्वो अक्षःसहायक मशीन धुरी ️ औजार पत्रिका घूर्णन, काम करने वाले टुकड़े के सूचकांक, पैलेट घूर्णन ️ जहां धुरी मोटर छोटी है और निरंतर शक्ति की मांग मामूली है।
कॉम्पैक्ट मशीन उपकरण विन्यासःछोटे सीएनसी मशीनिंग केंद्र और टर्निंग केंद्र जहां सभी अक्षीय मोटर निम्न शक्ति स्तर में हैं ️ मशीन की कुल सर्वो शक्ति कई 1kW 2kW सर्वो कार्ड की संयुक्त क्षमता के भीतर है।
विशेष मशीन कार्यों में सर्वो अक्ष:जांच की स्थिति को मापने, घुमावदार तालिका वृद्धिशील सूचकांक, या अन्य नियंत्रित गति कार्यों जहां कार्य चक्र और भार 1 ′′ 2kW निरंतर लिफाफे के भीतर हैं।
150~200% का लघु-पीक अधिभार अक्ष त्वरण के लिए आवश्यक संक्षिप्त टोक़ अधिशेष प्रदान करता है ∙ एक मोटर जो 1kW निरंतर पर काम करता है, अपने त्वरण चरण के दौरान 1.5~2kW का उत्पादन कर सकता है,फिर 1 किलोवाट के चलने वाले भार पर सेट करें.
सीरीज-16 सहायक अक्ष सर्वो दोषःएक FANUC सीरीज-16 सीएनसी मशीन एक सहायक अक्ष (उपकरण पत्रिका, घूर्णी मेज, या इसी तरह) पर एक सर्वो अलार्म विकसित करती है। A16B-2203-0697 एम्पलीफायर पीसीबी को गलती के रूप में पहचाना जाता है।प्रतिस्थापन के लिए प्लग-इन बैकप्लेन स्लॉट अक्ष बहाल.
कार्ड केज सर्वो सिस्टम का रखरखावःसीरीज-16 मशीन टूल्स को एक व्यापक सर्वो ड्राइव रखरखाव कार्यक्रम से गुजरना पड़ता है।कई A16B-2203-0697 कार्ड पूरी servo प्रणाली की सेवा जीवन रीसेट करने के लिए मशीन के servo कार्ड रैक भर में बदल रहे हैं.
प्रश्न 1: A16B-2203-0697 और A16B-2203-0695 जैसे वायरिंग बोर्ड में क्या अंतर है?
A16B-2203-0695 एक समर्पित सर्वो एम्पलीफायर मॉड्यूल आवास के अंदर एक वायरिंग बोर्ड है। यह एक बड़ी स्टैंडअलोन ड्राइव यूनिट के भीतर एक घटक है।A16B-2203-0697 एक पूर्ण सर्वो एम्पलीफायर पीसीबी है जो सीधे एक बैकप्लेन में प्लग करता है, एक अलग मॉड्यूल आवास के बिना।
Q2: क्या 150~200% अधिभार रेटिंग का मतलब है कि मोटर लगातार अधिभारित हो सकता है?
नहीं. 150~200% अधिभार अक्ष गति के त्वरण चरण के लिए लागू एक लघु-पीक रेटिंग है, जिसे आमतौर पर सेकंड में मापा जाता है।एम्पलीफायर की थर्मल सुरक्षा (और मोटर की अपनी थर्मल सीमाएं) 100% निरंतर रेटिंग से ऊपर निरंतर संचालन को रोकती हैंअधिभार से बिना हार्डवेयर क्षति के निरंतर सीमा से अधिक त्वरण टोक़ की अनुमति मिलती है, जब तक अधिभार की अवधि सुरक्षा प्रणाली के थर्मल समय स्थिरांक के भीतर होती है।
Q3: क्या A16B-2203-0697 सीरीज-16 सीएनसी के लिए विशिष्ट है या यह सीरीज-15 और सीरीज-18 के साथ संगत है?
सीरीज-16 एक विशिष्ट कार्ड केज और बैकप्लेन मानक का उपयोग करता है।सीरीज-15 और सीरीज-18 कार्ड केज अलग-अलग बैकप्लेन कॉन्फ़िगरेशन का उपयोग करते हैं.
प्रश्न 4: जबरदस्ती हवा से ठंडा होने से सर्वो अक्ष का क्या होता है?
थर्मल प्रोटेक्शन (O/T: ओवर-टेम्परेचर) एम्पलीफायर के तापमान की निगरानी करता है। यदि शीतलन बिगड़ता है ∙ अवरुद्ध एयर फिल्टर, विफल शीतलन पंखे ∙ एम्पलीफायर का तापमान बढ़ता है।थर्मल सुरक्षा पावर ट्रांजिस्टर महत्वपूर्ण तापमान तक पहुंचने से पहले एम्पलीफायर को ट्रिगर करती है, सर्वो अक्ष के नुकसान की कीमत पर हार्डवेयर की रक्षा करता है। उत्पन्न सर्वो अलार्म थर्मल गलती की पहचान करता है।
Q5: A16B-2203-0697 किस किनारे के मल्टी-पिन कनेक्टर का उपयोग करता है?
एज मल्टी-पिन कनेक्टर कॉन्फ़िगरेशन सीरीज-16 कार्ड केज बैकप्लेन के लिए मानक है। कनेक्टर बैकप्लेन से कार्ड तक सभी सिग्नल और पावर कनेक्शन प्रदान करता हैःनियंत्रण शक्ति आपूर्ति, सीएनसी/पीएमसी कमांड सिग्नल, एन्कोडर फीडबैक सिग्नल और मोटर आउटपुट पावर। बैकप्लेन कनेक्टर पिनआउट को FANUC सीरीज-16 हार्डवेयर कनेक्शन मैनुअल में परिभाषित किया गया है।
