FANUC αi SVM3-20/20/20i (A06B-6114-H303) αi सर्वो एम्पलीफायर परिवार का ट्रिपल-अक्ष संस्करण है। जहां SVM1 एक अक्ष चलाता है और SVM2 दो अक्ष चलाता है, SVM3 एक 60 मिमी-चौड़े मॉड्यूल से तीन सर्वो अक्षों को नियंत्रित करता है।
60 मिमी पदचिह्न में तीन अक्ष एक महत्वपूर्ण घनत्व उपलब्धि है। SVM3-20/20/20i इसे प्राप्त करता है:

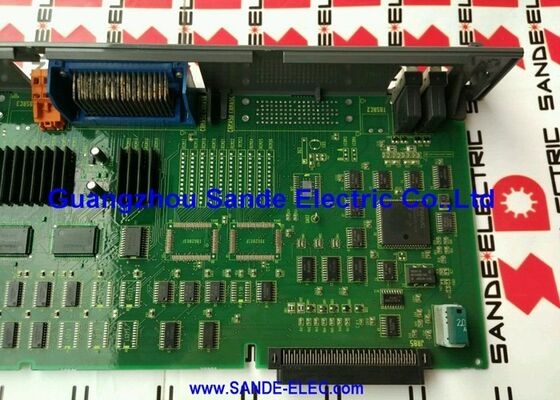

A16B-2203-0698 वायरिंग बोर्ड इस असेंबली की भौतिक रीढ़ है - जिसमें सभी तीन मोटर आउटपुट कनेक्टर, साझा डीसी बस कनेक्शन, सभी तीन अक्षों के लिए एनकोडर फीडबैक कनेक्टर और नियंत्रण कार्ड के लिए बोर्ड-टू-बोर्ड इंटरफ़ेस शामिल है।
| पैरामीटर | कीमत |
|---|---|
| संगत मॉड्यूल | SVM3-20/20/20i (A06B-6114-H303) |
| पीक करंट / एक्सिस | 20ए |
| रेटेड करंट/एक्सिस | 6.5ए |
| ट्रांजिस्टर मॉड्यूल | तीन × 20ए |
| इनपुट | 200-240वीएसी |
| एफएसएसबी इंटरफ़ेस | हाँ |
| नियंत्रण कार्ड | A20B-2101-0042 |
| मॉड्यूल की चौड़ाई | 60 मिमी |
| गर्मी लंपटता | कुल 21W |
| बोर्ड वजन | 3 £ |
A06B-6114-H303 के लिए KFAS LLC उत्पाद पृष्ठ सभी आंतरिक बोर्ड घटकों को सूचीबद्ध करता है:
A16B-2203-0698 वायरिंग बोर्ड में सभी बाहरी कनेक्टर होते हैं - यह वह जगह है जहां फ़ील्ड वायरिंग समाप्त होती है। नियंत्रण पीसीबी इसके पीछे बैठते हैं, जो बोर्ड-टू-बोर्ड से जुड़े होते हैं।
SVM3 वायरिंग बोर्ड दोष:एक FANUC αi SVM3-20/20/20i मॉड्यूल (A06B-6114-H303) सभी तीन सर्वो चैनलों में एक साथ दोष विकसित करता है। नियंत्रण कार्ड सही ढंग से परीक्षण करते हैं. A16B-2203-0698 वायरिंग बोर्ड के आंतरिक कनेक्शन को दोष के रूप में पहचाना गया है। बोर्ड प्रतिस्थापन (आमतौर पर पूर्ण मॉड्यूल एक्सचेंज के माध्यम से) सभी तीन सर्वो अक्षों को पुनर्स्थापित करता है।
ट्रिपल-अक्ष छोटी मशीन कॉन्फ़िगरेशन:एक कॉम्पैक्ट सीएनसी मशीनिंग केंद्र एक एकल मॉड्यूल से तीन अक्षों (एक्स, वाई, जेड) को नियंत्रित करने के लिए एक एसवीएम 3-20/20/20i का उपयोग करता है - तीन अलग-अलग एसवीएम 1 इकाइयों की तुलना में ड्राइव कैबिनेट स्थान की बचत।
Q1: A16B-2203-0698 (SVM3-20/20/20i) और A16B-2203-0680 (SVM3-20/20/40i) के बीच क्या अंतर है?
20/20/40 कॉन्फ़िगरेशन में तीन 20A अक्षों के बजाय एक 40A अक्ष है - तीसरे अक्ष पर उच्च-वर्तमान आउटपुट हार्डवेयर को समायोजित करने के लिए एक अलग वायरिंग बोर्ड की आवश्यकता होती है।
Q2: SVM3-20/20/20i आमतौर पर कौन सी मोटरें चलाता है?
यह मॉड्यूल "सामान्यतः 4i/3000, 4i/4000 मॉडल फैनुक आई सर्वो मोटर्स को चलाता है।" ये प्रति अक्ष 6.5A निरंतर रेटिंग के भीतर रेटेड धाराओं के साथ कॉम्पैक्ट αi सर्वो मोटर हैं। SVM3-20/20/20i आमतौर पर कॉम्पैक्ट सीएनसी मशीनों पर पाया जाता है - छोटे मशीनिंग केंद्र, खराद, तार ईडीएम और मल्टी-एक्सिस ग्राइंडिंग मशीनें - जहां एक मॉड्यूल से तीन छोटे से मध्यम सर्वो मोटर्स चलते हैं।
Q3: क्या A16B-2203-0698 प्रतिस्थापन के लिए सर्वो पैरामीटर परिवर्तन की आवश्यकता है?
नहीं, तीनों अक्षों के लिए सर्वो पैरामीटर सीएनसी की मुख्य पैरामीटर मेमोरी में रहते हैं। मॉड्यूल एक्सचेंज या बोर्ड की मरम्मत के बाद, सीएनसी मॉड्यूल के साथ एफएसएसबी संचार को फिर से स्थापित करता है और मौजूदा तीन-अक्ष पैरामीटर सेट को लागू करता है। पूर्ण उत्पादन पर लौटने से पहले प्रतिस्थापन के बाद सभी तीन अक्षों पर कम गति परीक्षण चलाएं।
Q4: यदि SVM3-20/20/20i के अंदर का कूलिंग फैन विफल हो जाए तो क्या होगा?
मॉड्यूल में एक आंतरिक शीतलन पंखा होता है। सभी तीन 20A अक्ष इस एकल शीतलन पथ को साझा करते हैं। यदि पंखा विफल हो जाता है, तो तीनों अक्षों से तापीय भार बिना अपव्यय के जमा हो जाता है। महत्वपूर्ण तापमान तक पहुंचने से पहले मॉड्यूल की थर्मल सुरक्षा ड्राइव को ट्रिप कर देगी - थर्मल अलार्म उत्पन्न करेगी। सीएनसी इलेक्ट्रॉनिक्स नोट करता है कि पंखा एक अलग सेवा भाग के रूप में उपलब्ध है। बोर्ड-स्तरीय दोष पर विचार करने से पहले, इस मॉड्यूल पर कूलिंग अलार्म के लिए पंखा प्रतिस्थापन सही प्रतिक्रिया है।
