| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

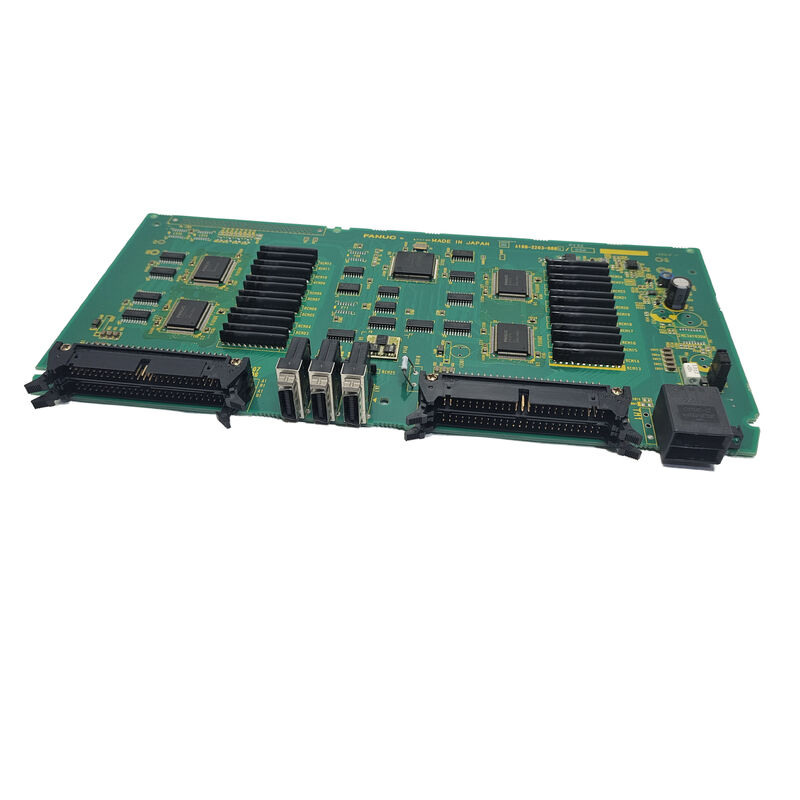

| मॉडल संख्या | ए16बी-2203-0754 |
FANUC सीरीज 16i सीरीज 16 का आई-जनरेशन उत्तराधिकारी है, जो FANUC के सबसे सक्षम सीएनसी प्लेटफॉर्म को आई-सीरीज उत्पाद लाइन के शिखर पर रखता है।"बी" मॉडल पदनाम इस प्लेटफॉर्म की दूसरी हार्डवेयर पीढ़ी की पहचान करता है, जो परिष्कृत वास्तुकला के साथ 16i-A से एक अपडेट है, विस्तारित क्षमता, और बेहतर सर्वो और धुरी प्रदर्शन।
सीरीज 16i-बी सबसे अधिक मांग वाले मशीन टूल्स अनुप्रयोगों को पूरा करती हैः बड़े बहु-अक्षीय मशीनिंग केंद्रों के साथ 5 अक्षीय समवर्ती समोच्चरण, बहु-टावर टर्निंग केंद्रों,घुमाव और पीसने के संयोजन वाली जटिल मिश्रित मशीनें, और उच्चतम अक्ष संख्या और कार्यक्रम जटिलता की आवश्यकता वाले लचीले विनिर्माण कोशिकाओं।
| पैरामीटर | मूल्य |
|---|---|
| बोर्ड का प्रकार | उप-सीपीयू पीसीबी |
| सीएनसी प्रणाली | FANUC सीरीज 16i-B |
| पदनाम | "नया" ️ अद्यतन डिजाइन |
| श्रृंखला | A16B-2203 |
सीरीज 16आई-बी के उप सीपीयू बोर्ड सीएनसी की अक्ष प्रसंस्करण क्षमता को मुख्य सीपीयू बोर्ड से परे बढ़ाता है।यह एक सरल विस्तार नहीं है यह अतिरिक्त अक्षों के लिए एक समर्पित प्रसंस्करण वास्तुकला है.
मुख्य सीपीयूःसभी मानक सीएनसी कार्यों को संभालता है ∙ प्रोग्राम निष्पादन, इंटरपोलेशन, सर्वो समन्वय, पीएमसी सीढ़ी, डिस्प्ले और संचार। आधार अक्ष गणना के भीतर एक मशीन के लिए, यह पर्याप्त है।
उप-सीपीयू (A16B-2203-0754):अतिरिक्त सर्वो अक्ष गणना का स्वामित्व लेता है, विस्तारित अक्षों के लिए इंटरपोलेशन और सर्वो समन्वय चलाता है। उप सीपीयू मुख्य सीपीयू से इस काम को ऑफलोड करता है,यह सुनिश्चित करना कि अधिक अक्षों को जोड़ने से मुख्य सीपीयू द्वारा पहले से ही संचालित अक्षों के लिए उपलब्ध प्रसंस्करण प्रदर्शन में गिरावट नहीं आती है.
नतीजा: पूरी तरह से कॉन्फ़िगर किए गए उच्च-अक्ष-गणना श्रृंखला 16i-B मशीनें भी सभी अक्षों में लगातार सर्वो लूप दरों और इंटरपोलेशन प्रदर्शन को बनाए रखती हैं,क्योंकि प्रसंस्करण भार मुख्य सीपीयू और उप सीपीयू के बीच वितरित किया जाता है.
सीरीज 16i-बी उच्च अक्ष मशीनिंग केंद्र उप सीपीयू विफलताःFANUC सीरीज 16i-B नियंत्रण के साथ एक 5 अक्षीय मशीनिंग केंद्र उप-सीपीयू-नियंत्रित अक्षों पर विशेष रूप से अलार्म विकसित करता है। मुख्य सीपीयू द्वारा संचालित प्राथमिक अक्ष चालू रहते हैं।A16B-2203-0754 दोष के रूप में पहचाना जाता है. प्रतिस्थापन विस्तारित-अक्ष सर्वो समारोह को बहाल करता है.
सीएनसी नियंत्रण प्रणाली का नवीनीकरण:सीरीज 16आई-बी मशीनिंग सेंटर में नियंत्रण प्रणाली की ओवरहाल की जाती है। सीएनसी के प्रसंस्करण हार्डवेयर को व्यापक रूप से रीसेट करने के लिए मुख्य सीपीयू बोर्ड के साथ ए 16 बी - 2203 - 0754 सब सीपीयू बोर्ड को बदल दिया जाता है।
Q1: 16i-B प्रणाली में A16B-2203-0754 उप CPU कितने अतिरिक्त अक्षों का समर्थन करता है?
सीरीज 16i-बी में सब सीपीयू बोर्ड द्वारा प्रदान की गई अतिरिक्त अक्ष क्षमता विशिष्ट सिस्टम कॉन्फ़िगरेशन पर निर्भर करती है। बेस सीरीज 16i-बी मुख्य सीपीयू पर एक परिभाषित संख्या में अक्षों का समर्थन करती है;उप सीपीयू इसे आगे की अक्षों की एक परिभाषित संख्या से बढ़ाता है.
Q2: क्या A16B-2203-0754 सीरीज 16i-A सिस्टम के साथ संगत है, या यह 16i-B के लिए विशिष्ट है?
उत्पाद विवरण में विशेष रूप से इसे "SUB CPU BOARD 16I-B CONTROL" के रूप में पहचाना गया है। 16i-B पदनाम बी-मॉडल प्लेटफॉर्म से मेल खाने वाले हार्डवेयर को दर्शाता है।बी मॉडल प्रणाली में एक मॉडल बोर्ड को फिट करने से (या इसके विपरीत) बस और कनेक्टर स्तर पर हार्डवेयर असंगतता का खतरा होता हैआदेश देने से पहले मशीन की नाम प्लेट से हमेशा सटीक सीएनसी मॉडल पीढ़ी की पुष्टि करें।
Q3: क्या A16B-2203-0754 को बदलने से सीएनसी पैरामीटर या प्रोग्राम प्रभावित होते हैं?
नहीं. सीएनसी पैरामीटर, भाग कार्यक्रम, उपकरण डेटा, और पीएमसी सीढ़ी तर्क सब सीपीयू बोर्ड से अलग SRAM और FROM मॉड्यूल में रहते हैं। A16B-2203-0754 को बदलने से किसी भी संग्रहीत डेटा को प्रभावित नहीं होता है।प्रतिस्थापन को स्थापित करने के बाद, उप सीपीयू मुख्य सीपीयू के साथ अपने संचार को फिर से स्थापित करता है और सिस्टम सामान्य रूप से आरंभ होता है।
प्रश्न 4: यदि सीरीज 16i-B सीएनसी विफल हो जाती है तो क्या यह A16B-2203-0754 के बिना काम कर सकती है?
यदि उप-सीपीयू बोर्ड विफल हो जाता है, तो केवल वह धुरी जो इसे नियंत्रित करती है, अनुपलब्ध हो जाती है। उप-सीपीयू धुरी पर अलार्म दिखाई देते हैं जबकि मुख्य सीपीयू धुरी काम करना जारी रख सकती हैं।क्या मशीन कम धुरी मोड में काम कर सकते हैं मशीन विन्यास पर निर्भर करता है और क्या अकेले संचालन धुरी उपयोगी काम निष्पादित कर सकते हैंअधिकांश मशीनों के लिए, किसी भी नियंत्रित धुरी के नुकसान से उत्पादन बंद हो जाता है।
Q5: 16i-B उप-सीपीयू बोर्ड को पुराने सीरीज 16 (मॉडल बी) उप-सीपीयू से क्या अलग करता है?
सीरीज 16 मॉडल बी (प्री-आई पीढ़ी) ने एक अलग उप सीपीयू बोर्ड परिवार का उपयोग किया उदाहरण के लिए, सीरीज 18 मॉडल बी के लिए A16B-2203-0033 वर्ग के बोर्ड।16i-B (i पीढ़ी) एक पूरी तरह से अलग हार्डवेयर प्लेटफॉर्म का उपयोग करता है जिसमें अद्यतन प्रोसेसर और मेमोरी आर्किटेक्चर हैA16B-2203-0754 "नया" उप-सीपीयू बोर्ड 16i-B पीढ़ी के लिए विशिष्ट है और पहले के मॉडल बी उप-सीपीयू बोर्डों का विकल्प नहीं बना सकता है।
