| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

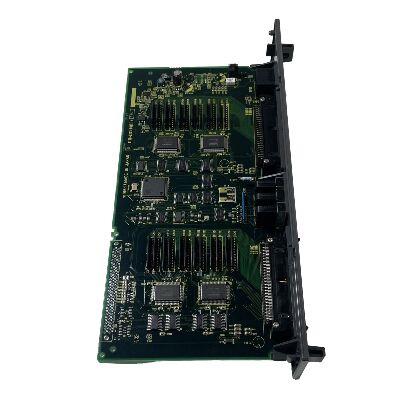

| मॉडल संख्या | ए16बी-2203-0820 |
FANUC की Alpha-i SPM (स्पिंडल पावर मॉड्यूल) उत्पाद श्रृंखला दो इनपुट वोल्टेज मानकों को कवर करती हैः
मानक वोल्टेज (200V श्रृंखलाः A06B-6111, A06B-6116, A06B-6128):200-240 वोल्ट के तीन-चरण आपूर्ति वाले क्षेत्रों में स्थापित मशीनों के लिए जापान, उत्तरी अमेरिका के कुछ हिस्सों और अन्य 200 वोल्ट के क्षेत्रों में।
उच्च वोल्टेज (एचवी) श्रृंखला (A06B-6121, A06B-6122):380-480V त्रि-चरण आपूर्ति वाले क्षेत्रों में स्थापित मशीनों के लिए यूरोप, अधिकांश एशिया और अन्य 400V क्षेत्रों में।
A06B-6121 और A06B-6122 Alpha-i SPM HV श्रृंखला के प्रकार A और प्रकार B वेरिएंट हैं। A16B-2203-0820 इस रेंज में सबसे छोटे HV धुरी मॉड्यूल के लिए वायरिंग बोर्ड हैःSPM-5.5HViएक 5.5kW का धुरी एम्पलीफायर जो सीधे 400-480VAC के मुख्य इनपुट से चलता है।
| पैरामीटर | मूल्य |
|---|---|
| के लिए वायरिंग बोर्ड | SPM-5.5HVi (प्रकार A और प्रकार B) |
| प्रकार ए मॉड्यूल | A06B-6121-H006 |
| प्रकार बी मॉड्यूल | A06B-6122-H006 |
| नियंत्रण पीसीबी (प्रकार ए) | A20B-2100-0800 |
| नियंत्रण पीसीबी (प्रकार बी) | A20B-2100-0801 |
| धुरी शक्ति | 5.5kW |
| इनपुट | 400-480VAC 3-चरण |
दोनों A06B-6121-H006 (प्रकार A) और A06B-6122-H006 (प्रकार B) SPM-5.5HVi मॉड्यूल का उपयोगवही वायरिंग बोर्ड A16B-2203-0820प्रकार ए और प्रकार बी के बीच अंतर नियंत्रण पीसीबी में हैः
वायरिंग बोर्ड दोनों प्रकारों के बीच साझा उच्च-वर्तमान हार्डवेयर प्रदान करता है।इसका मतलब है कि एक एकल A16B-2203-0820 किसी भी प्रकार की सेवा कर सकता है ∙ प्रकार निर्धारित किया जाता है कि नियंत्रण पीसीबी इसके बगल में फिट है.
अल्फा-आई एचवी स्पिंडल मॉड्यूल की मरम्मत:एक यूरोपीय सीएनसी मशीन (400 वी आपूर्ति) में एक ए06 बी-6121-एच006 एसपीएम-5.5 एचवीआई धुरी मॉड्यूल है। एक वायरिंग बोर्ड दोष का निदान किया जाता हैमरम्मत के लिए A16B-2203-0820 की आवश्यकता है.
एसपीएम मॉड्यूल बोर्ड स्तर पर नवीनीकरणःएक विशेषज्ञ सीएनसी मरम्मत सुविधा A06B-6121-H006 और A06B-6122-H006 एसपीएम इकाइयों का पुनर्निर्माण करती है। A16B-2203-0820 को टाइप ए और टाइप बी दोनों संस्करणों के पुनर्निर्माण के लिए सामान्य वायरिंग बोर्ड के रूप में स्टॉक किया जाता है।
प्रश्न 1: क्या A16B-2203-0820 का उपयोग A06B-6121-H006 (प्रकार A) और A06B-6122-H006 (प्रकार B) दोनों के साथ किया जा सकता है?
हाँ. FANUC αis श्रृंखला रखरखाव मैनुअल (B-65285EN/03) SPM-5.5HVi प्रकार A (A06B-6121-H006) और प्रकार B (A06B-6122-H006) दोनों के लिए वायरिंग बोर्ड के रूप में A16B-2203-0820 की पुष्टि करता है।नियंत्रण पीसीबी अलग-अलग होते हैं (प्रकार ए के लिए A20B-2100-0800), A20B-2100-0801 प्रकार B के लिए), लेकिन वायरिंग बोर्ड आम है।
Q2: क्या SPM-5.5HVi 200V इनपुट क्षेत्रों के लिए उपयुक्त है?
नहीं. SPM-5.5HVi (A06B-6121-H006 / A06B-6122-H006) को विशेष रूप से 400- 480VAC तीन-चरण इनपुट के लिए रेट किया गया है। उच्च वोल्टेज (HV) वर्ग के लिए। 200- 240VAC क्षेत्रों के लिए, मानक-वोल्टेज SPM-5।5i श्रृंखला (विभिन्न वायरिंग बोर्डों के साथ विभिन्न A06B क्रम संख्या) उपयुक्त विनिर्देश हैकभी भी एच.वी. स्पिंडल मॉड्यूल को 200 वोल्ट की आपूर्ति से न जोड़ें।
Q3: SPM-5.5HVi (A16B-2203-0820 मॉड्यूल) किस स्पिंडल मोटर रेटिंग के साथ संगत है?
SPM-5.5HVi 5.5kW स्पिंडल मोटर आउटपुट के लिए रेट किया गया है। यह 5.5kW या उससे कम आउटपुट वाले FANUC अल्फा-आई वर्ग स्पिंडल मोटर्स के साथ संगत है।5 रेंजउच्च शक्ति वाले धुरी मोटर्स के लिए अपने स्वयं के वायरिंग बोर्डों के साथ बड़े एसपीएम मॉड्यूल (एसपीएम-11 एचवीआई, एसपीएम-15 एचवीआई, आदि) की आवश्यकता होती है।
प्रश्न 4: एसपीएम-5.5एचवीआई के अंदर ए16बी-2203-0820 तक पहुंचने से पहले डिस्चार्ज की आवश्यकता क्या है?
एसपीएम-5.5एचवीआई मॉड्यूल में डीसी बस कैपेसिटर होते हैं जो 400-480 वीएसी इनपुट से लगभग 540-650 वीडीसी तक चार्ज होते हैं।डिस्चार्ज समय लागू SPM HV मॉडल के लिए FANUC रखरखाव मैनुअल विनिर्देश का पालन करता है. यह सत्यापित करें कि आंतरिक बोर्डों तक पहुंचने से पहले एक कैलिब्रेटेड मीटर के साथ बस वोल्टेज 50VDC से कम है।एचवी मॉड्यूल का उच्चतम बस वोल्टेज (२०० वी मॉड्यूल के मुकाबले) अधिक ऊर्जा संग्रहीत करता है.
Q5: क्या A16B-2203-0820 को उसी उत्पादन बैच के साथ मिलान करने की आवश्यकता है जो नियंत्रण पीसीबी है?
कोई विशिष्ट बैच मिलान की आवश्यकता नहीं है।A16B-2203-0820 वायरिंग बोर्ड और उसके साथी नियंत्रण पीसीबी (A20B-2100-0800 या A20B-2100-0801) को किसी भी उत्पादन बैच से एक साथ इकट्ठा करने के लिए डिज़ाइन किया गया हैमानक FANUC भागों की संगतता लागू होती हैः प्रत्येक बोर्ड के विशिष्ट संशोधन प्रत्यय (जैसे, /02A, /05B) को संदर्भ के लिए नोट किया जा सकता है,लेकिन बाद के संशोधन एक ही कार्यात्मक भूमिका में पहले के साथ पीछे से संगत हैं.
