| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2203-0881 |

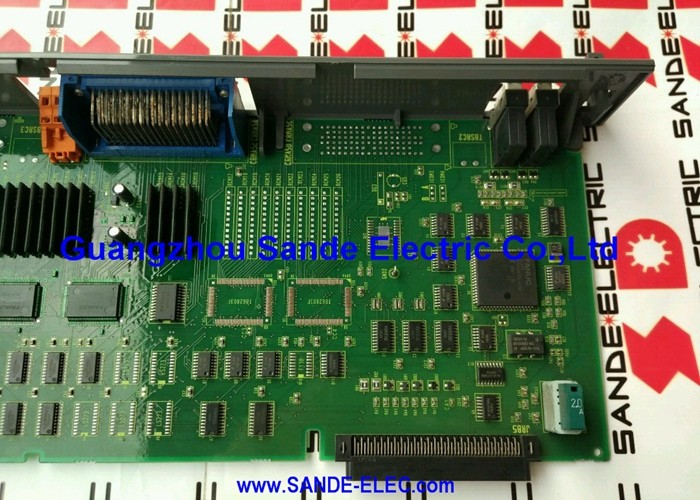

A16B-2203-0881 एक घनी विशेषता I/O बोर्ड है। इसका संयोजन 96 डिजिटल इनपुट, 64 डिजिटल आउटपुट,और एक एकीकृत एमपीजी आउटपुट इसे FANUC सीएनसी पारिस्थितिकी तंत्र में सबसे सक्षम एकल बोर्ड I / O समाधानों में से एक बनाता है.
96 DI / 64 DO सिग्नल गिनती पूरी तरह से सुसज्जित सीएनसी मशीनिंग केंद्र या टर्निंग केंद्र की जरूरतों के अनुरूप हैः
96 डिजिटल इनपुटःस्थान सेंसर और मशीन धुरी और फिक्स्चर के लिए सीमा स्विच; हाइड्रोलिक दबाव और प्रवाह की पुष्टि; उपकरण पत्रिका की स्थिति कोडिंग; दरवाजा इंटरलॉक और सुरक्षा गेट की स्थिति;शीतलता प्रणाली सेंसर; ऑपरेटर पैनल स्विच (मोड चयनक चरण, फीडररेट ओवरराइड संपर्क, फ़ंक्शन बटन); धुरी अभिविन्यास पूरा; पैलेट क्लैंप/अनक्लैप पुष्टि;और सहायक मशीन सर्किट स्थिति संकेत.
64 डिजिटल आउटपुटःशीतल द्रव पंप रिले; हाइड्रोलिक सिस्टम स्टार्ट; अक्ष ब्रेक रिलीज़; दरवाजा लॉक; धुरी स्टार्ट और दिशा संपर्ककर्ता; उपकरण पत्रिका ड्राइव; पैलेट परिवर्तक एक्ट्यूएटर; चक्र सक्रिय के लिए संकेत दीपक,फ़ीड रिले, अलार्म, और मशीन की स्थिति; सर्वो ड्राइव सक्षम; और सहायक एम-कोड रिले आउटपुट।
एमपीजी आउटपुटःएमपीजी (मैनुअल पल्स जनरेटर) आउटपुट मैन्युअल जॉग पोजिशनिंग के दौरान इस्तेमाल किए जाने वाले हैंडव्हील एन्कोडर के लिए इंटरफ़ेस प्रदान करता है।ऑपरेटरों को बारीक वृद्धि में धुरी को स्थानांतरित करने के लिए हैंडव्हील घुमाएँ MPG आउटपुट हैंडव्हील से सीएनसी के लिए इस स्थिति डेटा प्रदान करता है.
| पैरामीटर | मूल्य |
|---|---|
| डीआई | 96 |
| DO | 64 |
| एमपीजी आउटपुट | हाँ |
| मेजबान इकाई | A02B-0309-C001 |
| संगत | श्रृंखला 16-सी, 18-सी, 21-सी, 16i-TA |
| वजन | 0.1 किलो |
| ओप. टेम्प | 0°40°C |
| आर्द्रता | ≤ 80% आरएच (एनसी) |
| ऊंचाई | ≤1,000 मीटर |

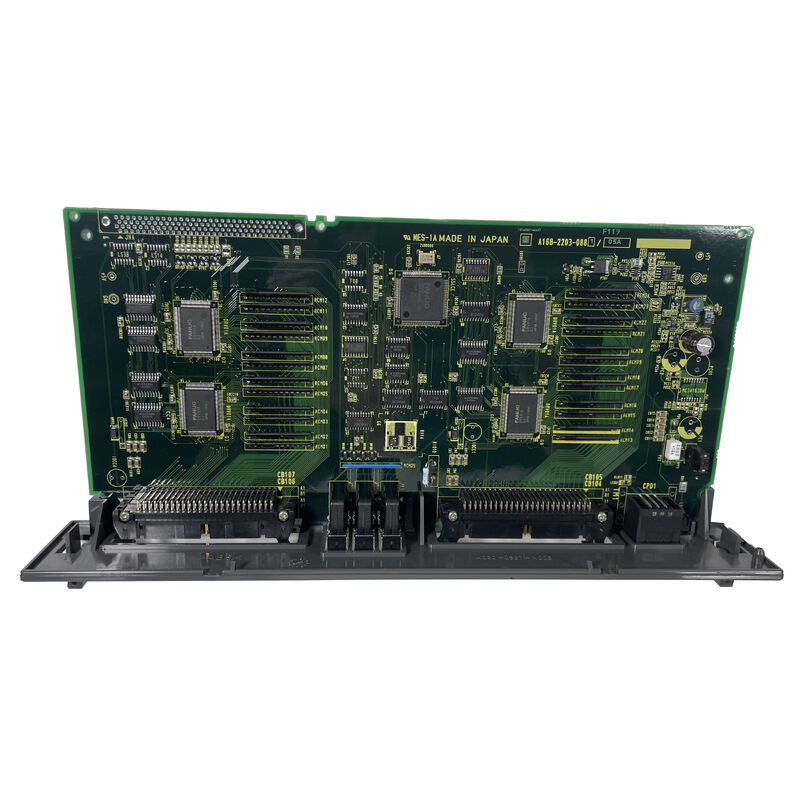

A02B-0309-C001 भौतिक आवास है I/O इकाई जो मशीन के विद्युत कैबिनेट में या उसके पास माउंट होती है। A16B-2203-0881 पीसीबी इस आवास के अंदर सक्रिय बोर्ड है।
आई/ओ इकाई सीएनसी के आई/ओ लिंक बस से जुड़ती है। आई/ओ लिंक मास्टर पीसीबी (या कनेक्टेड आई/ओ नोड) के रूप में ए16बी-2203-0881 द्विदिशात्मक डेटा विनिमय का प्रबंधन करता हैः
जब A16B-2203-0881 विफल हो जाता है, तो इस इकाई के माध्यम से मशीन के पूरे I/O को बाधित कर दिया जाता है। PMC अलार्म आग लगाते हैं, मशीन अनुक्रम बंद हो जाते हैं, और इस बोर्ड के माध्यम से कोई ऑपरेटर पैनल बटन प्रतिक्रिया नहीं करते हैं।
सीरीज 16-सी मशीनिंग सेंटर I/O विफलताःएक FANUC सीरीज 16-C सीएनसी मशीनिंग सेंटर मशीन के कार्यों की एक विस्तृत श्रृंखला को प्रभावित करने वाले पीएमसी अलार्म विकसित करता है। फील्ड वायरिंग जांच I/O इकाई टर्मिनल ब्लॉक पर सही संकेतों की पुष्टि करती है।A16B-2203-0881 पीसीबी A02B-0309-C001 के अंदर दोष के रूप में पहचाना जाता हैप्रतिस्थापन पूर्ण 96/64 I/O कार्य को बहाल करता है।
एमपीजी दोष के साथ सीरीज 21-सी सीएनसीःएक मैनुअल जॉग ऑपरेशन विफल होता है ️ हैंडव्हील को घुमाने से कोई अक्ष आंदोलन नहीं होता है। A16B-2203-0881 पर MPG आउटपुट को दोष के रूप में पहचाना जाता है।प्रतिस्थापन सभी 96/64 मशीन आई / ओ के साथ हाथ पहिया संचालन बहाल.
Q1: क्या A16B-2203-0881 सीरीज 16-C/18-C/21-C और सीरीज 16i-TA दोनों के साथ संगत है?
A16B-2203-0881 FANUC सीरीज 16-C, 18-C, और 21-C के लिए। इंडियामार्ट लिस्टिंग में सीरीज 16i-TA का भी उल्लेख है। I/O इकाई A02B-0309-C001 का उपयोग इन सीएनसी पीढ़ियों में किया गया था,और A16B-2203-0881 इन प्रणालियों के लिए इस इकाई के अंदर निर्दिष्ट PCB है.
Q2: क्या A16B-2203-0881 को बदलने के लिए PMC कार्यक्रम में बदलाव की आवश्यकता है?
नहीं, पीएमसी कार्यक्रम I/O लिंक पते द्वारा I/O को संबोधित करता है।A16B-2203-0881 को एक ही I/O लिंक पते पर सही ढंग से स्थापित प्रतिस्थापन के साथ बदलना किसी भी PMC कार्यक्रम संशोधन के बिना I/O संचार को बहाल करता हैउत्पादन में लौटने से पहले सभी 96/64 I/O और MPG कार्यों को स्थापित करने के बाद सत्यापित करें।
Q3: कौन से अलार्म कोड A16B-2203-0881 विफलता इंगित करते हैं?
I/O लिंक संचार त्रुटियां, PMC अलार्म जो A02B-0309-C001 इकाई को सौंपी गई पते की सीमा की ओर इशारा करते हैं,और क्षेत्र के तारों के दोषों के कारण नहीं होने वाले विघटनकारी या कुल I/O विफलताओं से संकेत मिलता है कि A16B-2203-0881 विफल हो सकता है. बोर्ड विफल हो गया है निष्कर्ष से पहले सभी टर्मिनल ब्लॉकों में क्षेत्र के वायरिंग अखंडता की पुष्टि करें.
Q4: A16B-2203-0881 के लिए अधिकतम ऊंचाई रेटिंग क्या है?
A16B-2203-0881 को 1,000 मीटर की ऊंचाई तक संचालन के लिए नामित किया गया है। 1,000 मीटर से ऊपर, कम वायु घनत्व इलेक्ट्रॉनिक घटकों के थर्मल प्रदर्शन को प्रभावित करता है।इस ऊंचाई से ऊपर सीएनसी प्रतिष्ठानों के लिए, FANUC तकनीकी प्रलेखन के साथ उपयुक्तता की पुष्टि करें या अतिरिक्त शीतलन उपाय लागू करें।
