| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |

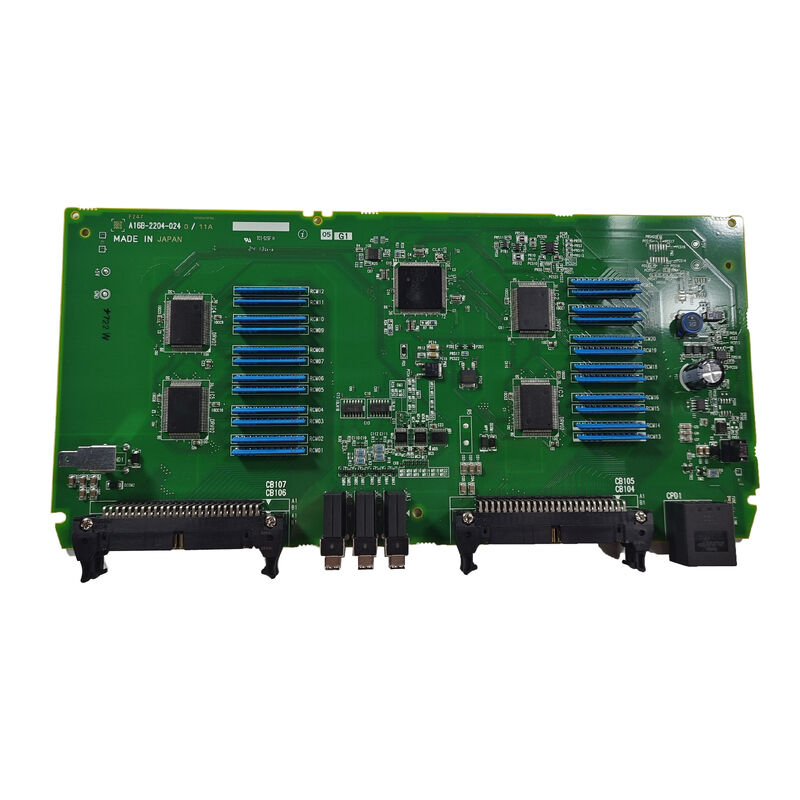

| मॉडल संख्या | ए16बी-2204-0240 |
A02B-0319-C001 एक पूर्ण I/O इकाई है जो FANUC सीएनसी और मशीन उपकरण के फील्ड उपकरणों के बीच डिजिटल इनपुट और आउटपुट इंटरफ़ेस प्रदान करती है।A16B-2204-0240 इस इकाई के अंदर सक्रिय पीसीबी है.
उपसर्ग A02B-0319 इस I/O इकाई को FANUC सीएनसी हार्डवेयर की श्रृंखला 0i-D पीढ़ी से संबंधित के रूप में पहचानता है। -C001 प्रत्यय 0i-D I/O इकाई परिवार के भीतर विशिष्ट संस्करण को दर्शाता है।
A02B-0319-C001 इकाई के भीतर:
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-2204-0240 |
| मेजबान इकाई | A02B-0319-C001 |
| प्रकार | आई/ओ पीसीबी |
| सीएनसी प्रणाली | FANUC सीरीज 0i-D |
| श्रृंखला | A16B-2204 |
FANUC सीरीज 0i-D (0i मॉडल D) सामान्य प्रयोजन मशीनों के लिए एक अच्छी तरह से स्थापित सीएनसी प्लेटफॉर्म है।इसका I/O आर्किटेक्चर I/O लिंक बस का उपयोग करता है ताकि सीएनसी के पीएमसी को A02B-0319-C001 जैसी बाहरी I/O इकाइयों से जोड़ा जा सकेप्रत्येक I/O इकाई I/O लिंक से एक स्लेव नोड के रूप में जुड़ती है, इनपुट स्टेटस की रिपोर्ट करती है और सीएनसी में PMC मास्टर से आउटपुट कमांड स्वीकार करती है।
इस वास्तुकला में A16B-2204-0240 की भूमिकाः
इनपुट स्कैनिंगःहर पीएमसी स्कैन चक्र, A16B-2204-0240 सभी इनपुट टर्मिनल राज्यों पढ़ता है और उन्हें I / O लिंक के माध्यम से सीएनसी को अग्रेषित करता है। स्विच, सेंसर,और एन्कोडर सिग्नल इकाई के इनपुट टर्मिनलों से जुड़े सभी इस बोर्ड के माध्यम से पीएमसी तक पहुँचते हैं.
आउटपुट ड्राइविंग:प्रत्येक पीएमसी स्कैन चक्र, सीएनसी A16B-2204-0240 के लिए I / O लिंक के माध्यम से आउटपुट कमांड लिखता है, जो तदनुसार आउटपुट टर्मिनलों को संचालित करता हैऔर इकाई से जुड़े अन्य एक्ट्यूएटर.
जब A16B-2204-0240 विफल हो जाता है, तो पूरी I/O इकाई प्रतिक्रिया करना बंद कर देती है ∙ PMC अलार्म आग लग जाती है और इस I/O इकाई द्वारा नियंत्रित सभी मशीन कार्य बंद हो जाते हैं।
0i-D I/O इकाई पीसीबी दोषःएक FANUC 0i-D सीएनसी मशीनिंग केंद्र A02B-0319-C001 इकाई के पते के लिए विशिष्ट I/O लिंक अलार्म विकसित करता है। फील्ड वायरिंग परीक्षणों से पुष्टि होती है कि सभी बाहरी संकेत टर्मिनल ब्लॉक पर सही हैं।A16B-2204-0240 पीसीबी दोष के रूप में पहचाना जाता हैप्रतिस्थापन पूर्ण I/O कार्य को बहाल करता है।
I/O इकाई का ओवरहाल:एक 0i-D सीएनसी प्रणाली एक व्यापक रखरखाव ओवरहाल से गुजरती है। I/O इकाई के लिए एक व्यवस्थित बोर्ड नवीनीकरण के हिस्से के रूप में A16B-2204-0240 को प्रतिस्थापित किया जाता है।
Q1: A02B-0319-C001 (0i-D इकाई) को A02B-0309-C001 (0i-C इकाई) से क्या अलग करता है?
A02B-0319 उपसर्ग 0i-D पीढ़ी के हार्डवेयर की पहचान करता है; A02B-0309 0i-C पीढ़ी की पहचान करता है। A16B-2204-0240 को A02B-0319-C001 (0i-D) के लिए निर्दिष्ट किया गया है। तुलना के लिए, A16B-2203-0881,A02B-0309-C001 (0i-C/Series 16-C सिस्टम के लिए)ये अलग-अलग हार्डवेयर पीढ़ियां हैं और बोर्ड विनिमेय नहीं हैं।
Q2: क्या A16B-2204-0240 को बदलने के लिए PMC पैरामीटर या प्रोग्राम में बदलाव की आवश्यकता है?
नहीं. पीएमसी कार्यक्रम बोर्ड की पहचान के द्वारा नहीं, बल्कि I/O लिंक पते द्वारा I/O को संबोधित करता है।A16B-2204-0240 को एक ही I/O लिंक पते पर एक समान रूप से कॉन्फ़िगर किए गए बोर्ड के साथ बदलना किसी भी PMC परिवर्तन के बिना पूर्ण I/O संचार को बहाल करता है.
Q3: A16B-2204-0240 कितने DI और DO अंक प्रदान करता है?
A16B-2204-0240 की DI/DO गिनती को A02B-0319-C001 के लिए I/O इकाई डिजाइन द्वारा परिभाषित किया गया है।FANUC 0i-D हार्डवेयर कनेक्शन मैनुअल या A02B-0319-C001 विनिर्देशों से सटीक I/O गिनती की पुष्टि करेंडीआई/डीओ पूरक 0i-डी परिवार के भीतर विभिन्न आई/ओ इकाई वेरिएंट के बीच भिन्न होता है।
Q4: A02B-0319-C001 इकाई को कौन सा I/O लिंक नोड पता आवंटित किया गया है?
I/O लिंक पते को सीएनसी स्थापना के दौरान विन्यस्त किया जाता है और मशीन के विद्युत विनिर्देशों में प्रलेखित किया जाता है।I/O लिंक नोड पता असाइनमेंट मूल बोर्ड के पते से मेल खाना चाहिए ताकि यह सुनिश्चित हो सके कि PMC इस इकाई के I/O को उसी पते पर संबोधित करता रहे, जिसका उसने हमेशा इस्तेमाल किया है.
