सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-2300-0201 |
FANUC सीएनसी ऑपरेटर इंटरफेस में मोनोक्रोम सीआरटी डिस्प्ले से रंगीन एलसीडी में संक्रमण ने ठोस परिचालन सुधार लाए:
रंग भेद:स्थिति की जानकारी, अलार्म संदेश, टूल पथ ग्राफिक्स और प्रोग्राम सामग्री सभी रंग कोडिंग का उपयोग कर सकते हैं। सक्रिय अक्षों को निष्क्रिय अक्षों से भिन्न रंग में हाइलाइट किया जाता है। अलार्म संदेश लाल रंग में दिखाई देते हैं. सामान्य स्थिति हरे रंग में दिखाई देती है. ऑपरेटर मोनोक्रोम समकक्षों की तुलना में रंगीन जानकारी को तेजी से संसाधित करते हैं।
कोई ज्यामितीय विरूपण नहीं:सीआरटी डिस्प्ले समय के साथ डिफ्लेक्शन कॉइल की उम्र बढ़ने के साथ बैरल और पिनकुशन विरूपण विकसित करता है। एलसीडी पैनल अपने पूरे सेवा जीवन में ज्यामितीय सटीकता बनाए रखते हैं - प्रदर्शित ग्रिड पहले दिन की तरह दस साल बाद भी चौकोर होता है।
बैकलाइट संगति:जबकि सीआरटी फॉस्फोर की चमक वर्षों के उपयोग के बाद कम हो जाती है, एलसीडी बैकलाइट जीवन के अंत तक अपनी चमक बनाए रखती है और फिर अचानक विफल हो जाती है - जिससे बैकलाइट की सेवा जीवन अधिक अनुमानित हो जाती है।
सघन गहराई:गहरी सीआरटी ट्यूब असेंबली की तुलना में एलसीडी पैनल शारीरिक रूप से पतले होते हैं। 8.4-इंच फॉर्म फैक्टर एक कॉम्पैक्ट हाउसिंग में पूर्ण रंग सीएनसी ऑपरेटर पैनल की अनुमति देता है।

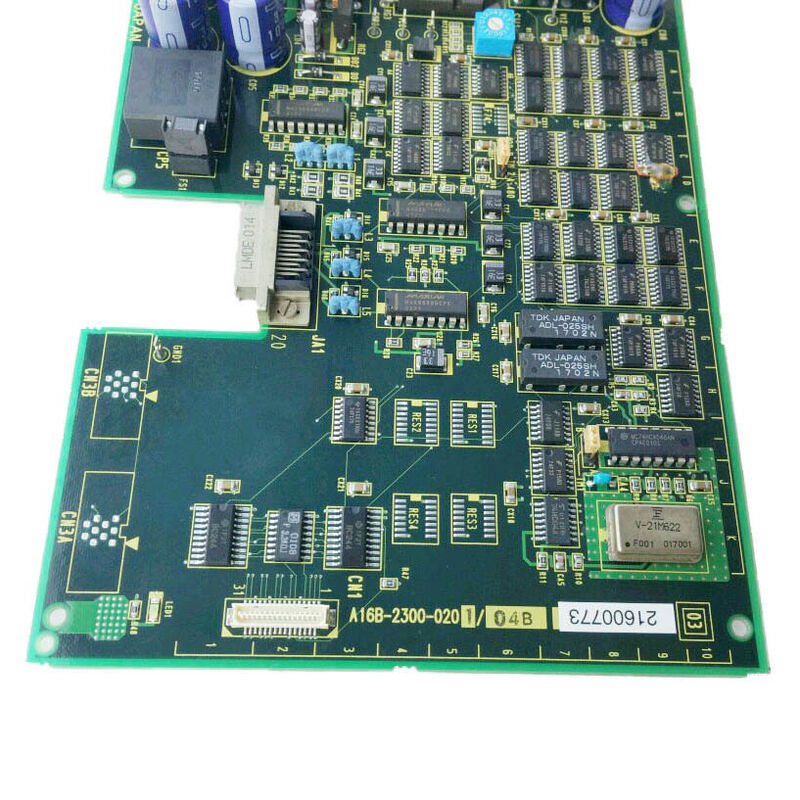

A16B-2300-0201 इस 8.4-इंच रंगीन एलसीडी डिस्प्ले को संचालित करता है - जो ऑपरेटर के रंगीन, ग्राफिकल सीएनसी इंटरफ़ेस का उत्पादन करने वाले सभी नियंत्रण कार्य प्रदान करता है।
| पैरामीटर | कीमत |
|---|---|
| प्रदर्शन आकार | 8.4 इंच |
| डिस्प्ले प्रकार | रंग एलसीडी |
| बोर्ड का प्रकार | एलसीडी नियंत्रण पीसीबी |
| शृंखला | ए16बी-2300 |
| आवेदन | सीएनसी ऑपरेटर इंटरफ़ेस |
A16B-2300-0201 डिस्प्ले छवि बनाने के लिए एक साथ कई कार्य करता है:
वीडियो सिग्नल रिसेप्शन और रूपांतरण:सीएनसी के वीडियो आउटपुट सिग्नल को प्राप्त करता है और इसे 8.4-इंच रंगीन एलसीडी पैनल द्वारा आवश्यक प्रारूप में परिवर्तित करता है - जो पैनल के मूल रिज़ॉल्यूशन, ताज़ा दर और सिग्नल वोल्टेज स्तरों से मेल खाता है।
रंग प्रबंधन:एलसीडी पैनल के रंग फ़िल्टर सरणी में तीन-चैनल आरजीबी (लाल/हरा/नीला) आउटपुट उत्पन्न करता है - स्पष्ट, पठनीय रंगीन डिस्प्ले सामग्री के लिए आवश्यक पूर्ण रंग सरगम का उत्पादन करता है।
प्रदर्शन समय:क्षैतिज सिंक्रोनाइज़ेशन, वर्टिकल सिंक्रोनाइज़ेशन और पिक्सेल क्लॉक सिग्नल उत्पन्न करता है जो एलसीडी पैनल की स्कैनिंग को वीडियो सामग्री के साथ सिंक्रोनाइज़ करता है।
बैकलाइट नियंत्रण:सीसीएफएल या एलईडी बैकलाइट सर्किट का प्रबंधन करता है, चमक को नियंत्रित करता है और पैनल की रोशनी प्रणाली के लिए पावर-ऑन/पावर-ऑफ अनुक्रम को नियंत्रित करता है।
जब A16B-2300-0201 विफल हो जाता है, तो डिस्प्ले अंधेरा हो जाता है या दूषित रंग सामग्री दिखाता है - जबकि सीएनसी के अंतर्निहित मशीनिंग कार्य सामान्य रूप से जारी रहते हैं।
कॉम्पैक्ट सीएनसी पर रंग प्रदर्शन विफलता:8.4-इंच कलर ऑपरेटर पैनल वाला FANUC सीएनसी सिस्टम अपना डिस्प्ले खो देता है। सीएनसी प्रोग्राम निष्पादित करना जारी रखता है और सामान्य रूप से I/O पर प्रतिक्रिया करता है, यह पुष्टि करता है कि मुख्य सीएनसी बोर्ड बरकरार है। A16B-2300-0201 रंग एलसीडी नियंत्रण पीसीबी को दोष के रूप में पहचाना गया है। प्रतिस्थापन से पूर्ण-रंगीन डिस्प्ले पुनर्स्थापित हो जाता है।
प्रदर्शन रंग भ्रष्टाचार:8.4 इंच का रंगीन एलसीडी पैनल गलत रंग या रंग की धारियाँ दिखाता है। यह पुष्टि करने के बाद कि एलसीडी पैनल स्वयं क्षतिग्रस्त नहीं है, A16B-2300-0201 पीसीबी की रंगीन सिग्नल पीढ़ी को दोष के रूप में पहचाना जाता है।
Q1: क्या A16B-2300-0201 को फिटिंग के बाद किसी कॉन्फ़िगरेशन की आवश्यकता है?
नहीं, एलसीडी नियंत्रण पीसीबी एक हार्डवेयर घटक है - यह सीएनसी से प्राप्त वीडियो इनपुट के आधार पर डिस्प्ले सिग्नल उत्पन्न करता है। फिटिंग के बाद किसी सॉफ़्टवेयर कॉन्फ़िगरेशन या पैरामीटर परिवर्तन की आवश्यकता नहीं है। पावर-अप पर डिस्प्ले तुरंत बहाल हो जाना चाहिए।
Q2: क्या A16B-2300-0201 9.5-इंच या 10.4-इंच LCD पैनल चला सकता है?
नहीं, A16B-2300-0201 को विशेष रूप से 8.4-इंच रंगीन एलसीडी पैनल के लिए कैलिब्रेट किया गया है। टाइमिंग पैरामीटर, रिज़ॉल्यूशन और बैकलाइट नियंत्रण 8.4-इंच पैनल के विनिर्देशों से मेल खाते हैं। इस बोर्ड को 9.5-इंच या 10.4-इंच पैनल के साथ उपयोग करने से गलत छवि उत्पन्न होगी। इन बड़े आकारों के लिए, क्रमशः A16B-2300-0081 (9.5-इंच) या A16B-2300-0085 (10.4-इंच) का उपयोग करें।
Q3: A16B-2300-0081 (9.5-इंच वैरिएंट) में उल्लिखित "MMCIV" क्या है?
एमएमसीआईवी का मतलब मल्टीमीडिया कार्ड IV है - 9.5-इंच वेरिएंट पर एक अतिरिक्त एकीकृत फ़ंक्शन जो मूल रंग एलसीडी नियंत्रण से परे मल्टीमीडिया क्षमताएं प्रदान करता है। A16B-2300-0201 में MMCIV या समकक्ष फ़ंक्शन शामिल है या नहीं, यह उसके द्वारा प्रदान किए जाने वाले विशिष्ट 8.4-इंच सीएनसी ऑपरेटर पैनल कॉन्फ़िगरेशन द्वारा परिभाषित किया गया है।
Q4: मैं A16B-2300-0201 विफलता को विफल 8.4-इंच LCD पैनल से कैसे अलग करूँ?
एक विफल A16B-2300-0201 नियंत्रण पीसीबी आम तौर पर इसका कारण बनता है: पुष्टि-बरकरार बैकलाइट के बावजूद पूर्ण रिक्त प्रदर्शन; दूषित रंग संकेत (संपूर्ण डिस्प्ले पर ग़लत रंग); या वीडियो सिंक्रनाइज़ेशन का नुकसान (रोलिंग या अस्थिर छवि)। एक विफल एलसीडी पैनल आम तौर पर दिखाता है: पैनल की सतह पर भौतिक क्षति; आंशिक प्रदर्शन विफलता (मृत क्षेत्र या अटके हुए पिक्सेल); या ख़राब छवि गुणवत्ता पैनल के विशिष्ट क्षेत्रों तक ही सीमित है। यह पुष्टि करने के लिए कि दोष नियंत्रण बोर्ड में है या पैनल में, ज्ञात-अच्छे A16B-2300-0201 PCB में स्वैप करें।
