सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए16बी-3200-0060 |
FANUC सीरीज 15-B FANUC के सीएनसी उत्पाद रेंज का शीर्ष स्तर था जब यह वर्तमान था। जहां सीरीज 0 ने सामान्य प्रयोजन वाली मशीन टूल्स की सेवा की और सीरीज 16/18 ने मध्य श्रेणी की सेवा की,सीरीज 15 को उच्चतम अक्ष संख्या की मांग करने वाली मशीनों के लिए डिज़ाइन किया गया था, सबसे जटिल गति, और सबसे बड़ी कार्यक्रम क्षमता।
सीरीज 15-बी विन्यास:
F15-TB (बंद केंद्र):सीरीज 15-बी सीएनसी टर्नों के लिए कॉन्फ़िगर किया गया है जो बहु-अक्ष वाले टर्निंग केंद्रों का समर्थन करते हैं, जिसमें कई बुर्ज, उप-स्पिंडल और वाई-अक्ष क्षमता होती है।15-बी ने जटिल मोल्डिंग-मिलिंग केंद्रों के लिए अक्ष गणना और कंप्यूटिंग शक्ति प्रदान की.
F15-MB (मशीनरी केंद्र):श्रृंखला 15-बी मशीनिंग केंद्रों के लिए कॉन्फ़िगर किया गया है, जो 5-अक्षीय समवर्ती इंटरपोलेशन, उन्नत आगे देखने के रूपरेखा और पूर्ण उपकरण पथ नियंत्रण के साथ बड़े बहु-अक्षीय मशीनिंग केंद्रों का समर्थन करता है।

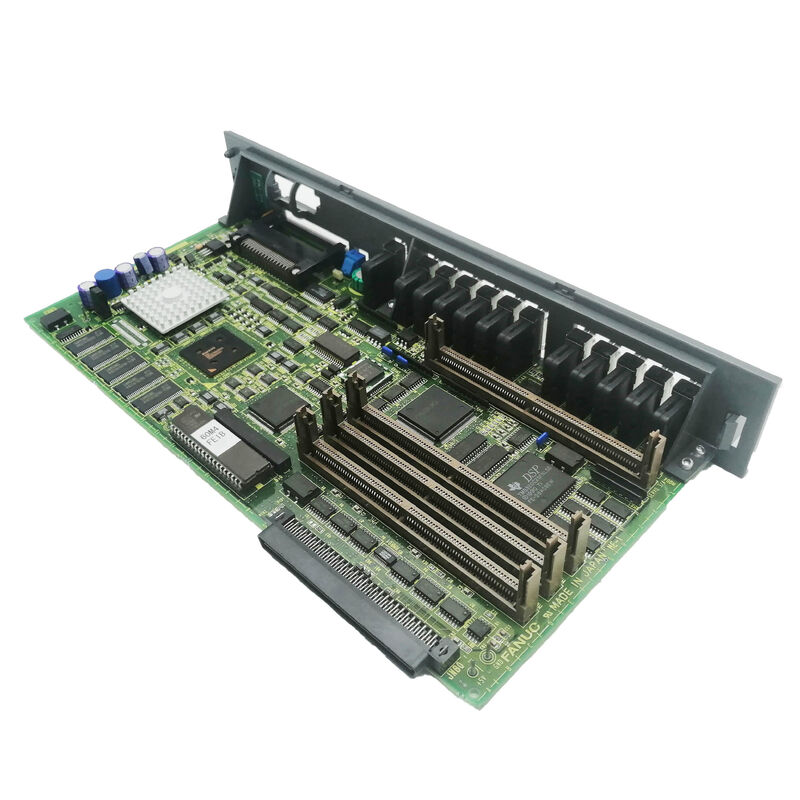

A16B-3200-0060 मुख्य सीपीयू मदरबोर्ड है F15-TB और F15-MB कॉन्फ़िगरेशन दोनों के लिए ✓ केंद्रीय बोर्ड है जिसमें अन्य सभी बोर्ड और मॉड्यूल प्लग या कनेक्ट होते हैं।
| पैरामीटर | मूल्य |
|---|---|
| विवरण | F15-TB/F15-MB मदरबोर्ड सीपीयू मुख्य-सी |
| सीएनसी प्रणाली | FANUC सीरीज 15-बी |
| बोर्ड स्तर | मेन-सी (लेवल-अप सीपीयू) |
| संगत | F15-TB (बदलाव), F15-MB (मशीनरी) |
| श्रृंखला | A16B-3200 |
सीरीज 15-बी एक जटिल, बहु-बोर्ड सीएनसी प्रणाली थी। मुख्य सीपीयू मदरबोर्ड भौतिक और विद्युत बैकप्लेन प्रदान करता है जो कनेक्ट करता हैः
जब A16B-3200-0060 विफल हो जाता है, तो पूरा सीएनसी विफल हो जाता है ∙ कोई अन्य बोर्ड मुख्य सीपीयू मदरबोर्ड की अनुपस्थिति की भरपाई नहीं कर सकता है।
सीरीज 15-एमबी 5-अक्षीय मशीनिंग केंद्र की विफलताःएक FANUC सीरीज 15-MB मशीनिंग सेंटर जो 5-अक्षीय समवर्ती रूपरेखा का प्रदर्शन करता है, में पूर्ण सीएनसी विफलता विकसित होती है। मुख्य सीपीयू बोर्ड की पहचान की जाती है।A16B-3200-0060 मौजूदा विकल्प बोर्ड और स्मृति मॉड्यूल के साथ सुसज्जित और सुसज्जित है, पूर्ण 5-अक्षीय सीएनसी संचालन को बहाल करता है।
सीरीज 15-टीबी मल्टी-टर्नेट टर्न का रखरखावःY-अक्ष और उप-स्पिंडल के साथ एक जटिल जुड़वां-टावर टर्निंग सेंटर ️ सीरीज 15-टीबी प्लेटफॉर्म चलाने के लिए मुख्य बोर्ड को बदलने की आवश्यकता होती है।A16B-3200-0060 स्तर-अप मुख्य-सी बोर्ड पूर्ण बहु-अक्ष क्षमता बहाल.
प्रश्न 1: सीरीज 15-ए और सीरीज 15-बी में क्या अंतर है और क्या यह बोर्ड दोनों पर लागू होता है?
A16B-3200-0060 को विशेष रूप से 15-बी (F15-TB, F15-MB) प्लेटफॉर्म के लिए वर्णित किया गया है। सीरीज 15-ए पिछली हार्डवेयर पीढ़ी थी; 15-बी के बाद अद्यतन हार्डवेयर के साथ।इन दो हार्डवेयर पीढ़ियों के लिए मुख्य बोर्ड विनिमेय नहीं हैंआदेश देने से पहले मशीन की सीएनसी हार्डवेयर जनरेशन की पुष्टि करें।
प्रश्न 2: क्या A16B-3200-0060 को बदलने से सीएनसी पैरामीटर मिट जाते हैं?
सीरीज 15-बी में सीएनसी मापदंडों SRAM मॉड्यूल में निवास करते हैं मुख्य सीपीयू बोर्ड से अलग प्लग-इन बोर्ड. यदि SRAM मॉड्यूल प्रतिस्थापन A16B-3200-0060 में बरकरार स्थानांतरित कर रहे हैं,सभी पैरामीटर संरक्षित हैंयदि एसआरएएम मॉड्यूल भी क्षतिग्रस्त हो जाते हैं, तो बैकअप से पूर्ण पैरामीटर पुनर्स्थापना की आवश्यकता होती है। सभी सीरीज 15-बी पैरामीटर और कार्यक्रमों का नियमित बैकअप आवश्यक निवारक अभ्यास है।
Q3: कौन से विकल्प बोर्ड A16B-3200-0060 में प्लग करते हैं?
श्रृंखला 15-बी विकल्प वास्तुकला मशीन विन्यास के अनुसार भिन्न होती है। मुख्य सीपीयू बोर्ड पर स्थापित या कनेक्ट किए गए विशिष्ट विकल्प बोर्डों में शामिल हैंः सर्वो इंटरफ़ेस कार्ड, ग्राफिक प्रोसेसर कार्ड,संचार बोर्ड (RS-232C), ईथरनेट), और पीएमसी एक्सटेंशन बोर्ड. सिस्टम को अपनी पूरी कॉन्फ़िगर क्षमता के साथ काम करने के लिए इन सभी बोर्डों को प्रतिस्थापन मुख्य बोर्ड पर सही ढंग से पुनः स्थापित किया जाना चाहिए।
प्रश्न 4: क्या A16B-3200-0060 का प्रयोग 150 सीरीज में भी किया जाता है?
FANUC सीरीज 150 ट्रांसफर लाइन और बहु-अक्ष अनुप्रयोगों में उपयोग किए जाने वाले सीरीज 15 प्लेटफॉर्म का एक उच्च-अक्ष संख्या वाला संस्करण है।क्या A16B-3200-0060 श्रृंखला 150 विन्यास के लिए लागू होता है श्रृंखला 150 नियंत्रक के विशिष्ट हार्डवेयर संस्करण पर निर्भर करता है- सीरीज 150 आवेदन के लिए आदेश देने से पहले लागू हार्डवेयर दस्तावेज से पुष्टि करें।
