प्रयुक्त FANUC बोर्ड A16B-3200-0325 A16B32000325 A16B-32OO-O325

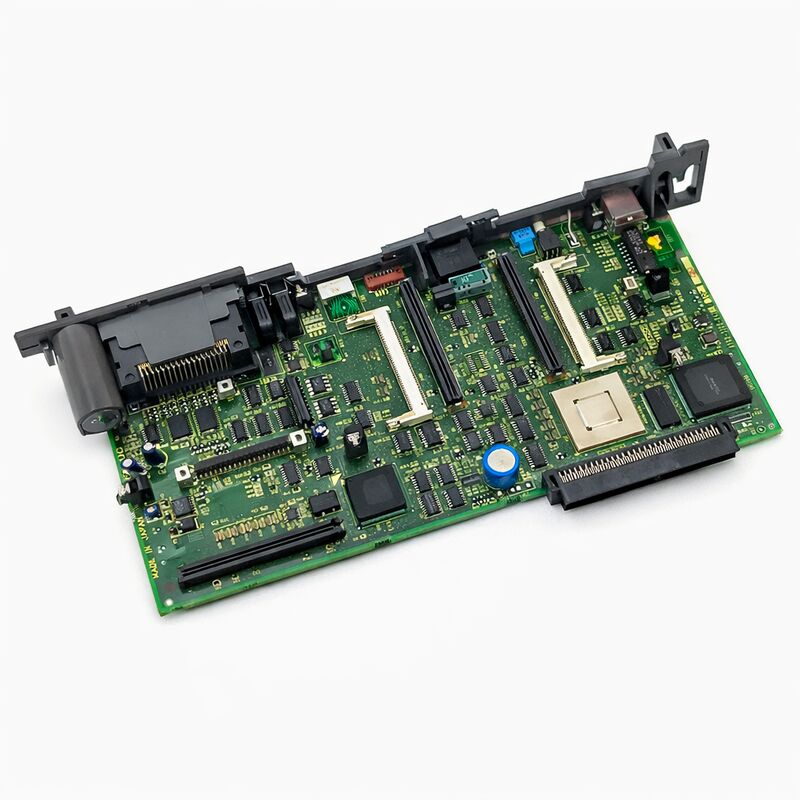

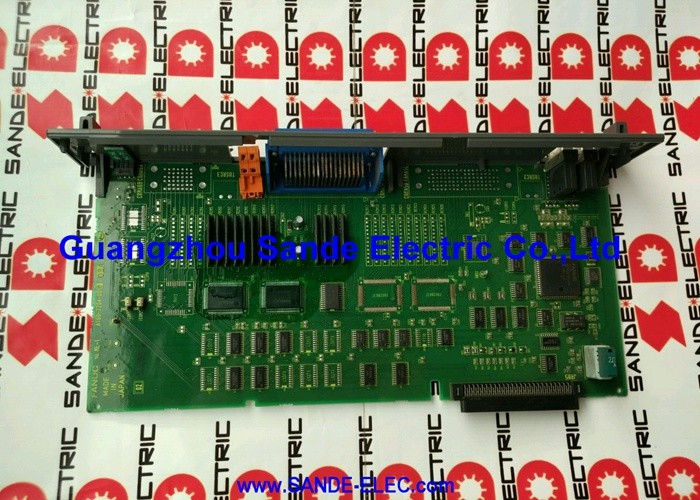

FANUC A16B-3200-0325

भाग संख्याःA16B-3200-0325

निर्माता:FANUC निगम (जापान)

उत्पाद का प्रकार:मुख्य सीपीयू पीसीबी (स्टैंडअलोन मुख्य बोर्ड)

संगत प्रणालियाँ:FANUC श्रृंखला 18i-A, 18i-MA, 18i-TA, 180i-A, 180i-MA, 180i-TA

स्थितिःनिर्माता द्वारा बंद

अवलोकन

A16B-3200-0325 FANUC श्रृंखला 18i-A और 180i-A सीएनसी प्रणालियों के लिए मुख्य सीपीयू पीसीबी है।यह 18i / 180i मॉडल A स्टैंडअलोन नियंत्रण वास्तुकला का आधारशिला बोर्ड है।, एफएसएसबी ड्राइवर मॉड्यूल, ग्राफिक्स कार्ड, मेमोरी मॉड्यूल और अन्य प्लग-इन बोर्ड लगाए जाते हैं।

पूर्ण स्टैंडअलोन सीएनसी नियंत्रण इस मुख्य पीसीबी के चारों ओर बनाया गया है।

18i और 180i पदनाम FANUC की मध्यम से उच्च प्रदर्शन वाली i-सीरीज सीएनसी पीढ़ी को कवर करते हैं।

इन नियंत्रकों को मशीनिंग केंद्रों, टर्निंग केंद्रों, मिश्रित मशीन टूल्स और अन्य बहु-अक्ष अनुप्रयोगों के लिए डिज़ाइन किया गया था, जिन्हें एक सक्षम लेकिन कॉम्पैक्ट नियंत्रण मंच की आवश्यकता होती है।18i-MA और 18i-TA उपनाम क्रमशः मशीनिंग सेंटर और टर्निंग सेंटर वेरिएंट दर्शाते हैं.

180i पदनाम एक ही हार्डवेयर प्लेटफॉर्म के खुले सीएनसी संस्करण को कवर करता है, जो सीएनसी कोर के साथ पीसी कार्यों को एकीकृत करता है।

यह बोर्ड FANUC द्वारा बंद कर दिया गया है। यह स्टैंडअलोन सिस्टम संलग्नक में पाया जाता है जिसे आमतौर पर A02B-0266-Bxxx सिस्टम यूनिट भाग संख्याओं के साथ पहचाना जाता है, दूसरों के बीच।बोर्ड को प्लग-इन परिधीय पीसीबी के बिना आपूर्ति की जाती है प्रत्येक प्लग-इन कार्ड अपनी भाग संख्या के साथ एक अलग घटक है.

प्रमुख विनिर्देश

स्टैंडअलोन वास्तुकला

A16B-3200-0325 FANUC के स्टैंडअलोन सीएनसी विन्यास के लिए मुख्य बोर्ड है। एक स्टैंडअलोन नियंत्रण में, सीएनसी इलेक्ट्रॉनिक्स ऑपरेटर पैनल से एक अलग कैबिनेट में स्थित हैं।मुख्य पीसीबी इस नियंत्रण इकाई के बैकप्लेन है.

सीपीयू प्रसंस्करण, एफएसएसबी सर्वो संचार, ग्राफिक्स और मेमोरी के लिए प्लग-इन बोर्ड स्टैंडअलोन कैबिनेट के भीतर मुख्य पीसीबी से कनेक्ट होते हैं।

यह FANUC के एलसीडी-माउंटेड डिजाइन के विपरीत है, जहां मुख्य सीपीयू बोर्ड डिस्प्ले स्क्रीन के पीछे ऑपरेटर पैनल असेंबली में एकीकृत होता है।

The standalone architecture gives more expansion flexibility — more plug-in slots accommodate a wider range of option boards — and is the configuration used for more complex machine tool applications with high option loading.

A16B-3200-0325 18i/180i मुख्य बोर्ड का मॉडल A संस्करण है।

एक बाद के मॉडल बी मुख्य बोर्ड में एक अलग भाग संख्या (A16B-3200-0421 और संबंधित) का उपयोग किया जाता है।दोनों परस्पर नहीं हैं ️ प्लग-इन बोर्ड आर्किटेक्चर और कनेक्टर परिभाषाएं मॉडल ए और मॉडल बी के बीच भिन्न होती हैं.

प्रतिस्थापन की सोर्सिंग करने से पहले हमेशा मॉडल पीढ़ी की पुष्टि करें।

18i / 180i प्लेटफार्म संदर्भ

सीरीज 18i-ए अपनी पीढ़ी के लिए एक सक्षम मध्य श्रेणी का सीएनसी प्लेटफॉर्म था। यह प्रभावी रूप से चार से छह अक्षों को संभालता था, व्यापक विकल्प सेट का समर्थन करता था,और 1990 और 2000 के दशक में निर्मित मशीन टूल्स की एक विस्तृत श्रृंखला में तैनात किया गया था.

इनमें से कई मशीनें आज भी सक्रिय उत्पादन में हैं।

180i-A वेरिएंट में ओपन सीएनसी कार्यक्षमता जोड़ दी गई है। यह एक विंडोज आधारित पीसी वातावरण है जो उसी हार्डवेयर पर सीएनसी कर्नेल के साथ चलता है।इसने मशीन निर्माताओं को कस्टम ऑपरेटर इंटरफेस और डेटा प्रबंधन अनुप्रयोग विकसित करने की अनुमति दी.

मुख्य पीसीबी हार्डवेयर समान है; अंतर सॉफ्टवेयर और नियंत्रण रैक में स्थापित अतिरिक्त पीसी हार्डवेयर में निहित है।

18i-A और 180i-A दोनों अपने मुख्य बोर्ड के रूप में A16B-3200-0325 पर निर्भर करते हैं। जब यह बोर्ड विफल होता है, तो इसके साथ पूरा नियंत्रण विफल हो जाता है।

प्रतिस्थापन नियंत्रण हार्डवेयर को परिचालन स्थिति में बहाल करता है, सिस्टम को पूरा करने के लिए प्लग-इन बोर्ड और सॉफ्टवेयर को फिर से लोड किया जाता है।

प्लग-इन पीसीबी के बिना आपूर्ति की जाने वाली बोर्ड

A16B-3200-0325 केवल मुख्य बोर्ड है। कोई भी प्लग-इन बोर्ड शामिल नहीं है ¢ सीपीयू कार्ड, एफएसएसबी मॉड्यूल, ग्राफिक्स कार्ड, एफआरओएम / एसआरएएम मेमोरी, डीआरएएम।

ये अलग-अलग घटक हैं, जिनमें से प्रत्येक की अपनी भाग संख्या है।

इस मुख्य बोर्ड को बदलने के समय, मूल प्रणाली से प्लग-इन बोर्डों को आमतौर पर प्रतिस्थापन में स्थानांतरित किया जा सकता है, बशर्ते वे क्षतिग्रस्त न हों।

यदि मुख्य बोर्ड के टूटने की स्थिति में प्लग-इन बोर्ड क्षतिग्रस्त हो गए हैं, तो उन्हें अलग से खरीदा जाना चाहिए।

नए मुख्य बोर्ड पर स्थापित करने से पहले प्रत्येक प्लग-इन बोर्ड की स्थिति की पुष्टि करें।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 18i-A स्टैंडअलोन कंट्रोल बूट नहीं होगा. मुख्य बोर्ड पर सभी एलईडी बंद हैं. निदान कहां से शुरू किया जाना चाहिए?

पावर-अप पर सभी एलईडी बंद होने वाले मुख्य बोर्ड से पता चलता है कि बोर्ड तक कोई नियंत्रण शक्ति नहीं पहुंच रही है। स्टैंडअलोन कैबिनेट के भीतर नियंत्रण बिजली की आपूर्ति की जांच करें।

यह सत्यापित करें कि विद्युत आपूर्ति का इनपुट वोल्टेज सही है और इसके आउटपुट वोल्टेज विनिर्देश के भीतर हैं।

बिजली की आपूर्ति में खराबी आने पर मुख्य पीसीबी की तुलना में बिजली की आपूर्ति में खराबी बहुत अधिक होती है। यदि बिजली की आपूर्ति अच्छी पुष्टि होती है और एलईडी बंद रहते हैं, तो मुख्य बोर्ड गलती का उम्मीदवार बन जाता है।

प्रश्न 2: नियंत्रण प्रवर्तन करता है और FANUC बूट स्क्रीन प्रदर्शित करता है, लेकिन सामान्य संचालन के लिए आगे नहीं बढ़ेगा। सामान्य कारण क्या है?

18i-A प्रणालियों पर बूट स्क्रीन स्टॉल आमतौर पर FROM या SRAM समस्या है, या तो FROM मॉड्यूल को सही ढंग से नहीं पढ़ा जा सकता है, FROM सामग्री दूषित है, या SRAM डेटा (पैरामीटर) अमान्य है।बूट मेनू तक पहुँचें और FROM मॉड्यूल की स्थिति की जाँच करें.

बूट स्क्रीन से FROM जांच करने का प्रयास करें. यदि FROM सत्यापन विफल रहता है, तो सामान्य संचालन फिर से शुरू करने से पहले FROM मॉड्यूल को ध्यान देने की आवश्यकता है.

Q3: क्या A16B-3200-0325 (मॉडल A) में 18i-B (मॉडल B) प्रणाली के प्लग-इन बोर्डों का उपयोग किया जा सकता है?

नहीं. मॉडल ए और मॉडल बी प्लग-इन बोर्ड विनिमेय नहीं हैं। कनेक्टर परिभाषाएं, बोर्ड फॉर्म कारक, और कुछ मामलों में सॉफ्टवेयर संस्करण दोनों मॉडल पीढ़ियों के बीच भिन्न होते हैं।

केवल A16B-3200-0325 मुख्य बोर्ड के साथ संगत मॉडल A प्लग-इन बोर्डों का उपयोग करें। मशीन के मूल भागों की सूची या वर्तमान में स्थापित बोर्डों पर लेबल से मॉडल A बोर्डों की पहचान करें।

प्रश्न 4: A16B-3200-0325 को बदलने के बाद, क्या प्लग-इन बोर्ड से पैरामीटर स्वचालित रूप से स्थानांतरित होते हैं?

पैरामीटर SRAM मॉड्यूल में संग्रहीत होते हैं एक प्लग-इन बोर्ड। यदि SRAM मॉड्यूल क्षतिग्रस्त नहीं है और नए मुख्य बोर्ड में स्थानांतरित किया जाता है, तो इसमें शामिल पैरामीटर प्रतिस्थापन के बाद उपलब्ध होते हैं।

SRAM बैटरी को मरम्मत के दौरान किसी भी पावर-आउट अवधि के दौरान डेटा को बनाए रखने के लिए कार्यात्मक होना चाहिए।

मशीन को उत्पादन में वापस लाने से पहले किसी भी बोर्ड की प्रतिस्थापन के बाद हमेशा जांचें कि पैरामीटर सही और पूर्ण हैं।

Q5: मशीन 18i-MA संस्करण चलाती है। क्या A16B-3200-0325 18i-TA और 180i संस्करणों के लिए भी उपयुक्त है?

हां. A16B-3200-0325 मॉडल ए पीढ़ी के भीतर अपने वेरिएंट्स 18i-MA, 18i-TA, 180i-MA, 180i-TA, और अन्य में श्रृंखला 18i-A / 180i-A प्लेटफॉर्म के लिए मुख्य बोर्ड है।

मशीनिंग सेंटर (एमए) और टर्निंग सेंटर (टीए) उपप्रकारों के बीच भिन्नता मुख्य रूप से सॉफ्टवेयर कॉन्फ़िगरेशन और मापदंडों में है, मुख्य बोर्ड हार्डवेयर में नहीं।

बोर्ड स्वयं मंच पर आम है।
