| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0362 |

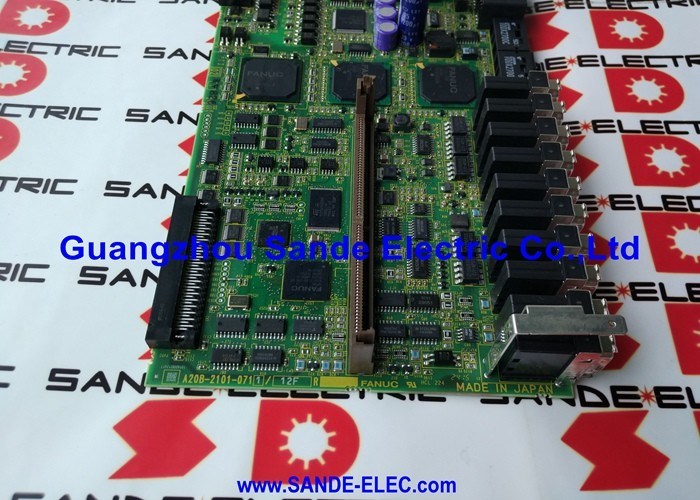

भाग संख्याःA16B-3200-0362
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:मुख्य सीपीयू प्रिंटेड सर्किट बोर्ड
बोर्ड श्रृंखलाःA16B-3200
नियंत्रक रेंजःएफएस0आई FANUC सीरीज 0i-A
प्रोसेसर:I486DX2 / SAS2
आवेदनःसीएनसी मशीनों का नियंत्रण
The A16B-3200-0362 is the main CPU printed circuit board for FANUC's Series 0i-A CNC controller — the opening generation of FANUC's i-series control platform that brought digital servo technology and open-network architecture to a broad range of production machine tools.
यह बोर्ड 0i-A नियंत्रक की केंद्रीय प्रसंस्करण इकाई है। प्रत्येक कार्य सीएनसी करता है ¢ भाग कार्यक्रम पढ़ने, कंप्यूटिंग अक्ष इंटरपोलेशन, पीएमसी मशीन तर्क का प्रबंधन,सर्वो ड्राइव के साथ संवाद, ऑपरेटर डिस्प्ले को संचालित करने का समन्वय इस बोर्ड पर प्रोसेसर और संबंधित सर्किट द्वारा किया जाता है।
0i-A ने FANUC के नियंत्रण के विकास में एक महत्वपूर्ण कदम रखा।
It was the first 0-series generation to use the FSSB (Fiber-optic Servo Serial Bus) optical interface for servo drive communication — replacing the PWM cable interface of the earlier 0-C and its predecessors with high-speed serial optical links.
इस परिवर्तन ने शोर प्रतिरोध में काफी सुधार किया और सिग्नल बिगड़ने के बिना नियंत्रक को ड्राइव कैबिनेट से दूर रखने की अनुमति दी।
A16B-3200-0362 मुख्य बोर्ड है जो 0i-A प्लेटफॉर्म में इस FSSB वास्तुकला को लागू करता है।
0i-A पीढ़ी के लिए प्रोसेसर शक्ति FANUC के SAS2 (Serial Axis System 2) सह-प्रोसेसर वास्तुकला के साथ संयोजन में I486DX2 द्वारा प्रदान की जाती है।
आई४८६डीएक्स२ इंटेल का डबल-क्लॉक 486 व्युत्पन्न मुख्य नियंत्रण प्रसंस्करण, सीएनसी सॉफ्टवेयर स्टैक चलाने, पीएमसी सीढ़ी निष्पादन और ऑपरेटर इंटरफ़ेस कार्यों को प्रदान करता है।
एसएएस2 आर्किटेक्चर एक्सिस प्रोसेसिंग क्षमता का विस्तार करता है, उच्च आवृत्ति सर्वो लूप गणनाओं को संभालता है जो वास्तविक समय अक्ष नियंत्रण की मांग करता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-3200-0362 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | मुख्य सीपीयू पीसीबी |
| बोर्ड श्रृंखला | A16B-3200 |
| नियंत्रक रेंज | सीरीज 0i-A (FS0I) |
| प्रोसेसर | I486DX2 / SAS2 |
| सर्वो इंटरफेस | एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) |
| आवेदन | सीएनसी मशीन टूल्स M/T/G श्रृंखला |
| मेमोरी मॉड्यूल | FROM, SRAM (प्लग-इन) |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| स्थापना के पश्चात | पूर्ण पैरामीटर और कार्यक्रम पुनः लोड की आवश्यकता है |
| स्थिति | निर्माता द्वारा बंद |
सीरीज 0i-A में, मुख्य बोर्ड वह कोर होता है जिससे अन्य सभी नियंत्रक हार्डवेयर कनेक्ट होते हैं।प्लग-इन मेमोरी मॉड्यूल (प्रणाली सॉफ्टवेयर के लिए फ्लैश ROM) और SRAM (पैरामीटरों और कार्यक्रमों के लिए बैटरी समर्थित RAM).
एफएसएसबी सर्वो इंटरफेस मुख्य बोर्ड को ऑप्टिकल फाइबर केबलों के माध्यम से सर्वो एम्पलीफायर मॉड्यूल से जोड़ता है।
ऑपरेटर इंटरफेस बोर्ड, I/O बोर्ड और कोई भी वैकल्पिक फंक्शन बोर्ड सभी 0i-A नियंत्रक इकाई के बैकप्लेन कनेक्शन के माध्यम से संवाद करते हैं।
जब A16B-3200-0362 विफल हो जाता है, तो पूरा सीएनसी कार्य बंद हो जाता है। कोई अक्ष गति नहीं, कोई प्रोग्राम निष्पादन नहीं, कोई ऑपरेटर डिस्प्ले नहीं।
विफलता मोड आम तौर पर साफ होता है, नियंत्रक या तो चालू होता है और कार्य करता है, या यह अपना स्टार्टअप अनुक्रम पूरा नहीं करता है और हार्डवेयर अलार्म प्रदर्शित करता है।
यह साफ विफलता हस्ताक्षर दोष अलगाव को सरल बनाता हैः एक बार सहायक बोर्ड और बिजली की आपूर्ति की पुष्टि अच्छी हो जाती है, मुख्य बोर्ड शेष उम्मीदवार है।
0i-A को मशीनिंग केंद्रों (0i-MA), टर्निंग केंद्रों (0i-TA), और पीसने वाली मशीनों में व्यापक रूप से तैनात किया गया था।
A16B-3200-0362 इन वेरिएंटों में काम करता है ️ हार्डवेयर आम है, जिसमें विशिष्ट सीएनसी कॉन्फ़िगरेशन और पीएमसी प्रोग्राम मशीन प्रकार को निर्धारित करता है।
A16B-3200-0362 को बदलने के लिए सावधानीपूर्वक तैयारी की आवश्यकता होती है। बोर्ड अपने आप में किसी भी मशीन-विशिष्ट डेटा को नहीं रखता है, सभी मापदंडों, कार्यक्रमों, उपकरण ऑफसेट, कार्य समन्वय ऑफसेट,और कस्टम मैक्रो चर SRAM मॉड्यूल में संग्रहीत हैं, मुख्य बोर्ड पर नहीं। प्रतिस्थापन से पहले, SRAM मॉड्यूल को मूल बोर्ड से प्रतिस्थापन बोर्ड में स्थानांतरित किया जाना चाहिए जहां संभव हो।
यदि एसआरएएम मॉड्यूल को सफलतापूर्वक स्थानांतरित किया जाता है, तो नियंत्रक को प्रतिस्थापन के बाद सामान्य संचालन में बहाल किया जा सकता है।केवल बैटरी अलार्म के साथ (बंद होने के बाद मेमोरी बैकअप बैटरी की स्थिति से) जिसे स्वीकार करने की आवश्यकता होती है.
यदि एसआरएएम स्थानांतरण संभव नहीं है, तो सभी सीएनसी मापदंडों, पीएमसी सीढ़ी, पिच त्रुटि मुआवजा डेटा और संग्रहीत कार्यक्रमों सहित मशीन बैकअप से पूर्ण पुनः लोड करना आवश्यक है।
FROM मॉड्यूल में सीएनसी सिस्टम सॉफ्टवेयर होता है। यह मशीन के विन्यास के लिए सही सॉफ्टवेयर संस्करण से मेल खाना चाहिए।
मूल बोर्ड से FROM मॉड्यूल का स्थानांतरण सॉफ्टवेयर संस्करण निरंतरता सुनिश्चित करता है। बोर्ड की प्रतिस्थापन के बाद, हमेशा आपातकालीन स्टॉप में नियंत्रक के साथ बिजली चालू करें,प्रणाली प्रारंभ अनुक्रम सत्यापित करें, सभी धुरी और धुरी की तैयारी की जाँच करें, फिर उत्पादन में लौटने से पहले एक सूखी चक्र परीक्षण चलाएं।
Q1: 0i-A नियंत्रक स्टार्टअप पर एक हार्डवेयर अलार्म प्रदर्शित करता है और बूट अनुक्रम को पूरा नहीं करेगा। बिजली की आपूर्ति वोल्टेज सत्यापित किया गया है। क्या A16B-3200-0362 गलती है?
एक स्टार्टअप हार्डवेयर अलार्म के साथ पुष्टि बिजली की आपूर्ति वोल्टेज मुख्य बोर्ड के रूप में प्राथमिक संदिग्ध के रूप में इंगित करता है।नियंत्रक के स्टार्टअप स्क्रीन पर अलार्म कोड की जाँच करें 0i-A स्टार्टअप अलार्म अंकित हैं, और विशिष्ट कोड इंगित करता है कि कौन सा हार्डवेयर चेक विफल रहा।
यदि कोड CPU या मेमोरी उपप्रणाली की ओर इशारा करता है, तो A16B-3200-0362 को बदलने की आवश्यकता है।
इसके अलावा FROM और SRAM मॉड्यूल सीटिंग की जाँच करें ️ एक आंशिक रूप से बैठे मेमोरी मॉड्यूल मुख्य बोर्ड की गलती के बिना स्टार्टअप हार्डवेयर अलार्म उत्पन्न करता है।
प्रश्न 2: पुराने A16B-3200-0362 से SRAM मॉड्यूल को प्रतिस्थापन बोर्ड में स्थानांतरित किया जा रहा है। मेमोरी बैकअप बैटरी मृत है। क्या पैरामीटर खो जाएंगे?
यदि बैटरी स्वैप से पहले मृत थी, तो SRAM ने पहले ही अपना डेटा खो दिया है, डेटा का नुकसान तब हुआ जब बैटरी समाप्त हो गई, न कि बोर्ड स्वैप के दौरान।एक बार बैटरी समाप्त हो जाता है और SRAM शक्ति खो देता है, सभी संग्रहीत डेटा (पैरामीटर, कार्यक्रम, उपकरण ऑफसेट) मिटा दिया जाता है।
बैकअप से पूर्ण रीचार्ज की आवश्यकता है।
यदि बैटरी हाल ही में विफल हुई है और SRAM डेटा अभी भी बरकरार है, तो SRAM मॉड्यूल को जल्दी से स्थानांतरित करें ¢ यदि पावर बनाए रखी जाती है तो SRAM डेटा बैटरी के बिना थोड़े समय के लिए बरकरार रहता है।
Q3: प्रतिस्थापन A16B-3200-0362 स्थापित करने और सभी मापदंडों को फिर से लोड करने के बाद, सर्वो ड्राइव FSSB संचार अलार्म उत्पन्न कर रहे हैं। सर्वो केबल ठीक हैं। क्या जांच की जानी चाहिए?
FSSB alarms after a board replacement with confirmed-good cables suggest a servo parameter mismatch — the FSSB axis address parameters must match the physical order of drives connected on the fiber-optic bus.
FSSB कॉन्फ़िगरेशन पैरामीटर, विशेष रूप से अक्ष आईडी असाइनमेंट, मशीन निर्माता के दस्तावेजों के साथ सत्यापित करें।
एक अनुपलब्ध या गलत सर्वो अक्ष आईडी पैरामीटर के कारण FSSB लिंक भौतिक रूप से बरकरार ऑप्टिकल कनेक्शन के साथ भी विफल हो जाता है।
प्रश्न 4: क्या A16B-3200-0362 वही बोर्ड है जो 0i-B, 0i-C, या 0i-D पीढ़ी नियंत्रकों में उपयोग किया जाता है?
नहीं. प्रत्येक 0i श्रृंखला पीढ़ी एक अलग मुख्य बोर्ड श्रृंखला का उपयोग करती है. 0i-A A16B-3200-036x बोर्डों का उपयोग करता है.
0i-B और बाद की पीढ़ियों में अलग-अलग प्रोसेसर और आर्किटेक्चर के साथ अलग-अलग बोर्ड नंबर का उपयोग किया जाता है।
ये बोर्ड पीढ़ी दर पीढ़ी नहीं बदल सकते।
प्रतिस्थापन मुख्य बोर्ड का आदेश देने से पहले हमेशा सटीक नियंत्रक पीढ़ी (0i-A, 0i-B, आदि) की जांच करें।
Q5: A16B-3200-0362 का उत्पादन बंद कर दिया गया है। 0i-A नियंत्रित मशीन को चालू रखने के लिए यथार्थवादी विकल्प क्या हैं?
तीन रास्ते उपलब्ध हैं। पहला,FANUC के विशेषज्ञ सेवा प्रदाताओं से मरम्मत या नवीनीकृत बोर्डों की मरम्मत की जा सकती है और गारंटी के साथ नवीनीकृत इकाइयां बाद के बाजार से उपलब्ध हैं।.
दूसरा, विघटित मशीनों से प्राप्त अधिशेष इकाइयों को स्थापित करने से पहले लोड-टेस्ट किया जाना चाहिए।
तीसरा, नियंत्रक का उन्नयन कुछ मामलों में, 0i-A से वर्तमान पीढ़ी के 0i-F नियंत्रक के लिए उन्नयन लंबे शेष सेवा जीवन वाली मशीनों के लिए आर्थिक रूप से व्यवहार्य है,विशेष रूप से यदि कई 0i-A बोर्ड विफल हो रहे हैं.
तीसरे विकल्प के लिए सर्वो और स्पिंडल पैरामीटर को पूरी तरह से फिर से चालू करना आवश्यक है।
