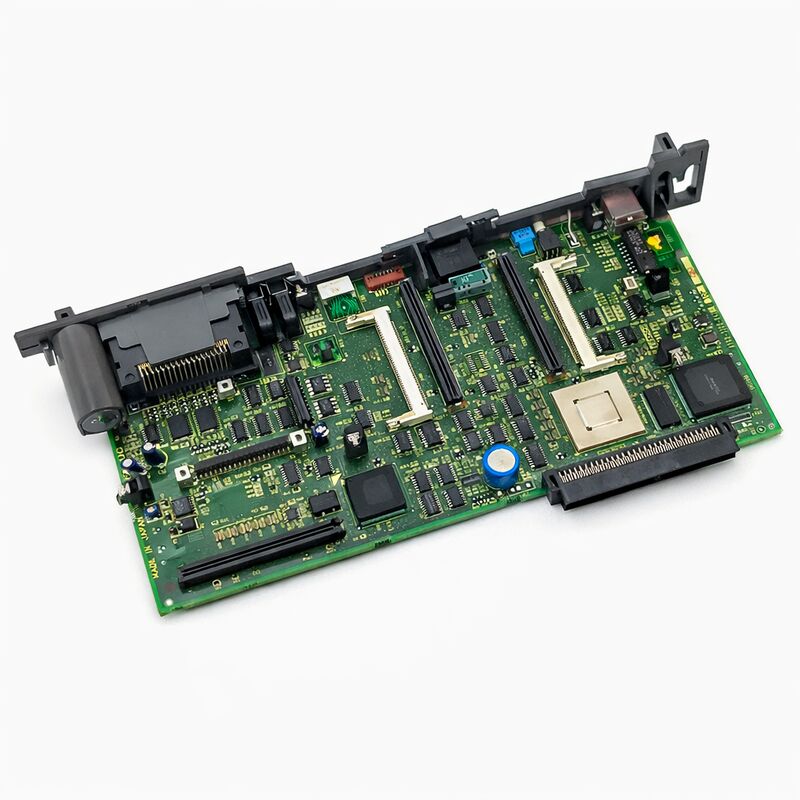

FANUC A16B-3200-0425 सीपीयू बोर्ड A16B32000425 A16B-32OO-O425

FANUC A16B-3200-0425 | F21i-B DPL अलग मेन CPU PCB — सीरीज़ 21i-B CNC, जापान मूल

भाग संख्या: A16B-3200-0425

निर्माता: FANUC Corporation (जापान)

उत्पाद प्रकार: मेन CPU PCB (अलग / स्टैंडअलोन)

बोर्ड सीरीज़: A16B-3200

विवरण: PCB — F21i-B DPL अलग मेन CPU

संगत सिस्टम: FANUC सीरीज़ 21i-B CNC कंट्रोलर

अनुप्रयोग: सीरीज़ 21i-B CNC के लिए केंद्रीय प्रसंस्करण बोर्ड

अवलोकन

A16B-3200-0425 FANUC की सीरीज़ 21i-B CNC के लिए मेन CPU PCB है — "F21i-B DPL अलग मेन CPU" जो 21i-B कंट्रोलर के केंद्रीय प्रसंस्करण कोर के रूप में कार्य करता है।

21i-B FANUC का कॉम्पैक्ट, लागत-प्रभावी i-सीरीज़ CNC प्लेटफ़ॉर्म है, जिसे छोटे से मध्यम आकार के मशीन टूल के लिए स्थान दिया गया है जहाँ 16i या 18i की पूरी क्षमता की आवश्यकता नहीं है, लेकिन i-सीरीज़ आर्किटेक्चर की उच्च विश्वसनीयता और मशीनिंग प्रदर्शन वांछित है।

बोर्ड के विवरण में "अलग" पदनाम इंगित करता है कि यह स्टैंडअलोन मेन CPU बोर्ड है — डिस्प्ले-एकीकृत संस्करणों से एक अलग बोर्ड डिज़ाइन जहाँ CPU और डिस्प्ले इलेक्ट्रॉनिक्स एक ही PCB साझा करते हैं।

DPL (डिस्प्ले) अलग कॉन्फ़िगरेशन में, मेन CPU बोर्ड स्वतंत्र रूप से सभी कंट्रोलर प्रोसेसिंग को संभालता है, परिभाषित इंटरफ़ेस कनेक्शन के माध्यम से डिस्प्ले यूनिट से जुड़ता है।

यह अलगाव प्रतिस्थापन को सरल बनाता है: CPU बोर्ड को डिस्प्ले हार्डवेयर से स्वतंत्र रूप से बदला जा सकता है।

A16B-3200 सीरीज़ कई i-सीरीज़ CNC और रोबोट कंट्रोलर पीढ़ियों तक फैली FANUC की मेन CPU बोर्ड की परिवार है।

इस परिवार के भीतर, A16B-3200-0425 21i-B प्लेटफ़ॉर्म के लिए विशिष्ट है। यह वह बोर्ड है जो CNC के ऑपरेटिंग सॉफ़्टवेयर को चलाता है, PMC लैडर लॉजिक को निष्पादित करता है, मेमोरी और I/O इंटरफ़ेस का प्रबंधन करता है, और बैकप्लेन के माध्यम से सभी कंट्रोलर फ़ंक्शन का समन्वय करता है।

मुख्य विनिर्देश

सीरीज़ 21i-B — कंट्रोलर संदर्भ

FANUC की सीरीज़ 21i-B i-B सीरीज़ पीढ़ी का हिस्सा है — i-सीरीज़ आर्किटेक्चर का दूसरा पुनरावृति जो मूल i-A मॉडल के बाद आया।

21i पदनाम FANUC के कॉम्पैक्ट-क्लास i-सीरीज़ प्लेटफ़ॉर्म को इंगित करता है, जिसे मशीन टूल के लिए अनुकूलित किया गया है जिन्हें i-सीरीज़ गुणवत्ता और विश्वसनीयता की आवश्यकता होती है लेकिन वे 16i और 18i की तुलना में छोटे अक्ष गणना और फ़ीचर सेट के भीतर काम कर सकते हैं।

21i-B लेथ, छोटे से मध्यम आकार के मशीनिंग सेंटर और मल्टी-फ़ंक्शन मशीनों की सेवा करता है जहाँ विशिष्ट कॉन्फ़िगरेशन में दो से चार नियंत्रित अक्ष शामिल होते हैं।

कंट्रोलर का प्रोग्रामिंग वातावरण — मानक G-कोड, FANUC मैक्रो B, और परिचित ऑपरेटर इंटरफ़ेस — बड़े i-सीरीज़ प्लेटफ़ॉर्म के समान है, यह सुनिश्चित करता है कि पार्ट प्रोग्राम और ऑपरेटर प्रक्रियाएं बिना किसी पुनः प्रशिक्षण के मशीन प्रकारों के बीच स्थानांतरित हो जाएं।

मेन CPU बोर्ड इस कंट्रोलर में सबसे महत्वपूर्ण एकल घटक है।

कंट्रोलर जो कुछ भी करता है — मोटर इंटरपोलेशन, PMC निष्पादन, ऑपरेटर पैनल प्रतिक्रिया, प्रोग्राम स्टोरेज एक्सेस, सर्वो एम्पलीफायरों के साथ संचार — इस बोर्ड से होकर गुजरता है। जब यह विफल हो जाता है, तो कंट्रोलर काम नहीं करता है, और यह जिस मशीन को नियंत्रित करता है वह पूरी तरह से बंद हो जाती है।

अलग बनाम एकीकृत CPU डिज़ाइन

"DPL अलग" पदनाम इस बोर्ड के आर्किटेक्चर के बारे में एक महत्वपूर्ण अंतर प्रदान करता है। पहले और कुछ वैकल्पिक कंट्रोलर कॉन्फ़िगरेशन में, CPU इलेक्ट्रॉनिक्स और डिस्प्ले कंट्रोल इलेक्ट्रॉनिक्स को एक ही मदरबोर्ड पर संयोजित किया गया था।

डिस्प्ले पैनल सीधे इस संयुक्त बोर्ड से जुड़ा था।

अलग डिज़ाइन CPU प्रोसेसिंग को एक बोर्ड पर और डिस्प्ले इंटरफ़ेस को दूसरे पर रखता है।

इसके व्यावहारिक रखरखाव लाभ हैं। यदि डिस्प्ले इलेक्ट्रॉनिक्स विफल हो जाते हैं, तो CPU बोर्ड को बदलने की आवश्यकता नहीं है — और इसके विपरीत।

यदि डिस्प्ले चालू रहते हुए CPU बोर्ड विफल हो जाता है, तो प्रतिस्थापन केवल CPU बोर्ड को लक्षित करता है।

यह लक्षित मरम्मत दृष्टिकोण मशीन को फिर से चालू करने के लिए लागत और लीड टाइम दोनों को कम करता है।

यह एक ही CPU बोर्ड के साथ विभिन्न डिस्प्ले कॉन्फ़िगरेशन की भी अनुमति देता है — विभिन्न डिस्प्ले आकारों या प्रकारों वाले 21i-B का उपयोग एक ही मेन CPU बोर्ड कर सकता है, केवल डिस्प्ले इंटरफ़ेस घटक भिन्न होते हैं।

प्रतिस्थापन और डेटा बहाली

A16B-3200-0425 को बदलने के लिए हार्डवेयर परिवर्तन के बाद डेटा बहाली प्रक्रिया की आवश्यकता होती है। नया CPU बोर्ड फ़ैक्टरी सॉफ़्टवेयर वाले अपने FROM के साथ शुरू होता है — 21i-B के लिए उपयुक्त CNC ऑपरेटिंग सिस्टम संस्करण।

लेकिन मशीन-विशिष्ट डेटा — सभी पैरामीटर जो परिभाषित करते हैं कि कंट्रोलर इस विशिष्ट मशीन के लिए कैसे व्यवहार करता है, मशीन के स्वचालन तर्क को लागू करने वाला PMC लैडर प्रोग्राम, और संग्रहीत पार्ट प्रोग्राम — बैकअप से बहाल किया जाना चाहिए।

मूल CPU बोर्ड को हटाने से पहले, सभी मशीन डेटा का एक पूर्ण बैकअप आवश्यक है। FANUC कंट्रोलर बूट मेनू के माध्यम से और CNC के डेटा I/O फ़ंक्शन के माध्यम से बैकअप फ़ंक्शन प्रदान करते हैं।

बैकअप में CNC पैरामीटर, PMC पैरामीटर, PMC लैडर डेटा, पिच त्रुटि क्षतिपूर्ति डेटा और कोई भी संग्रहीत प्रोग्राम शामिल होना चाहिए।

एक पूर्ण बैकअप उपलब्ध होने के साथ, बोर्ड प्रतिस्थापन के बाद डेटा बहाली एक परिभाषित प्रक्रिया है।

बैकअप के बिना, मशीन को उसकी मूल स्थिति में पुनर्प्राप्त करने के लिए दस्तावेज़ीकरण से पैरामीटर सेट को फिर से बनाने की आवश्यकता होती है — एक समय लेने वाली प्रक्रिया जिसके लिए मशीन के कॉन्फ़िगरेशन के गहन ज्ञान की आवश्यकता होती है।

निदान और पूर्व-प्रतिस्थापन जांच

A16B-3200-0425 के विफल होने का निष्कर्ष निकालने से पहले, एक संरचित नैदानिक ​​जांच यह पहचानती है कि विफलता वास्तव में मेन CPU बोर्ड में है या जुड़े हुए घटक में। बोर्ड पर पावर सप्लाई वोल्टेज विनिर्देश के भीतर होना चाहिए — एक विफल पावर सप्लाई अक्सर CPU बोर्ड-जैसे लक्षण पैदा करती है।

कनेक्टर सीटिंग की पुष्टि की जानी चाहिए — एक बैकप्लेन कनेक्टर जो आंशिक रूप से अलग हो गया है, बोर्ड में किसी भी खराबी के बिना CPU बोर्ड के बस संचार को विफल कर सकता है। बोर्ड पर लगे FROM/SRAM मेमोरी मॉड्यूल को सीटिंग के लिए जांचा जाना चाहिए।

यदि कंट्रोलर पावर-ऑन पर एक अलार्म उत्पन्न करता है जो एक विशिष्ट फ़ंक्शन क्षेत्र की पहचान करता है, तो अलार्म कोड दस्तावेज़ीकरण उस फ़ंक्शन को उसके संबंधित बोर्ड से मैप करता है।

एक CPU बोर्ड विफलता आमतौर पर ऐसे अलार्म उत्पन्न करती है जो किसी भी स्टार्टअप प्रगति को रोकते हैं — कंट्रोलर अपने स्व-जांच को पूरा नहीं कर सकता है और एक प्रारंभिक चरण त्रुटि कोड प्रदर्शित करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: पावर विफलता के बाद 21i-B कंट्रोलर पावर-ऑन पर RAM त्रुटि अलार्म दिखाता है। क्या A16B-3200-0425 इसका कारण है?

पावर विफलता के बाद RAM त्रुटि सबसे आम तौर पर बैटरी की कमी के कारण SRAM डेटा हानि का संकेत देती है — बैटरी जो पावर-ऑफ के दौरान पैरामीटर डेटा बनाए रखती है, समाप्त हो गई है। यह बैटरी विफलता है, CPU बोर्ड विफलता नहीं।

बैटरी वोल्टेज की जांच करें और यदि यह प्रतिधारण सीमा से नीचे है तो बदलें। बैकअप से पैरामीटर पुनर्स्थापित करें।

केवल यदि बैटरी बदलने और पैरामीटर पुनर्स्थापित करने के बाद अलार्म बना रहता है तो CPU बोर्ड पर संदेह किया जाना चाहिए।

Q2: बिजली गिरने की घटना के बाद, 21i-B कंट्रोलर बिल्कुल भी चालू नहीं होता है। मेन CPU बोर्ड पर कोई LED नहीं जलती है। क्या बोर्ड क्षतिग्रस्त है?

पहले कंट्रोलर की पावर सप्लाई यूनिट की जांच करें। बिजली गिरने की घटनाएं अक्सर क्षणिक ओवरवोल्टेज के माध्यम से पावर सप्लाई घटकों को नुकसान पहुंचाती हैं।

यदि पावर सप्लाई CPU बोर्ड को सही वोल्टेज नहीं दे रही है, तो बोर्ड स्वयं क्षतिग्रस्त न होने पर भी कोई जीवन संकेत नहीं दिखाएगा।

बोर्ड को दोषपूर्ण मानने से पहले बोर्ड के पावर इनपुट पर सप्लाई वोल्टेज को मापें।

Q3: एक प्रतिस्थापन A16B-3200-0425 स्थापित किया गया था और कंट्रोलर अब शुरू होता है, लेकिन कई मशीन फ़ंक्शन गलत तरीके से व्यवहार करते हैं। पैरामीटर बैकअप से पुनर्स्थापित किए गए थे। क्या जांचा जाना चाहिए?

पैरामीटर पुनर्स्थापना के बाद गलत मशीन व्यवहार बताता है कि या तो बैकअप अधूरा था (कुछ पैरामीटर समूह कैप्चर नहीं किए गए थे) या प्रतिस्थापन बोर्ड पर FROM सॉफ़्टवेयर संस्करण मूल से भिन्न है।

एक अलग FROM संस्करण में पैरामीटर डिफ़ॉल्ट हो सकते हैं जो कुछ पुनर्स्थापित मानों को ओवरराइड करते हैं, या कुछ पैरामीटर मानों की अलग तरह से व्याख्या कर सकते हैं।

प्रतिस्थापन बोर्ड पर FROM संस्करण की मूल से तुलना करें। यदि वे भिन्न हैं, तो आगे पैरामीटर समस्या निवारण से पहले सही FROM संस्करण लोड करना पहला कदम है।

Q4: मशीन एक दूरस्थ सुविधा में है जिसमें तत्काल FANUC सहायता नहीं है। प्रतिस्थापन का आदेश देने से पहले CPU बोर्ड की खराबी की पुष्टि कैसे की जा सकती है?

सब्सटीट्यूट बोर्ड उपलब्ध न होने पर CPU बोर्ड की खराबी की पुष्टि करना चुनौतीपूर्ण है। स्टार्टअप प्रयास के दौरान प्रदर्शित सटीक अलार्म कोड और उनके क्रम का दस्तावेजीकरण करें। बोर्ड के LED संकेतकों की जांच करें — अधिकांश FANUC CPU बोर्ड में डायग्नोस्टिक LED होते हैं जो उस चरण को दिखाते हैं जिस पर स्टार्टअप विफल हो जाता है।

LED स्थितियों और अलार्म कोड को कंट्रोलर के रखरखाव मैनुअल के विरुद्ध क्रॉस-रेफरेंस करें।

CPU बोर्ड की खराबी के लिए रखरखाव मैनुअल के नैदानिक ​​फ्लोचार्ट दूरस्थ निदान के लिए सबसे विश्वसनीय मार्गदर्शिका हैं। पूर्ण अलार्म और LED जानकारी के साथ FANUC तकनीकी सहायता से संपर्क करें।

Q5: क्या A16B-3200-0425 किसी सीरीज़ 16i या 18i कंट्रोलर के साथ संगत है, या यह केवल 21i-B के लिए विशिष्ट है?

A16B-3200-0425 को विशेष रूप से F21i-B DPL अलग मेन CPU के रूप में वर्णित किया गया है।

16i, 18i, और 21i A16B-3200 सीरीज़ के भीतर विभिन्न मेन CPU बोर्ड विनिर्देशों का उपयोग करते हैं — विद्युत वास्तुकला, सॉफ़्टवेयर इंटरफ़ेस, और परिधीय कनेक्टिविटी इन कंट्रोलर परिवारों के बीच भिन्न होती है।

A16B-3200-0425 16i या 18i कंट्रोलर के साथ संगत नहीं है। इसे गैर-21i-B कंट्रोलर में स्थापित करने से स्टार्टअप में विफलता और संभावित हार्डवेयर संघर्ष होगा।
