| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0429 |
भाग संख्या: A16B-3200-0429
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: स्टैंडअलोन मेन सीपीयू पीसीबी
बोर्ड सीरीज़: A16B-3200

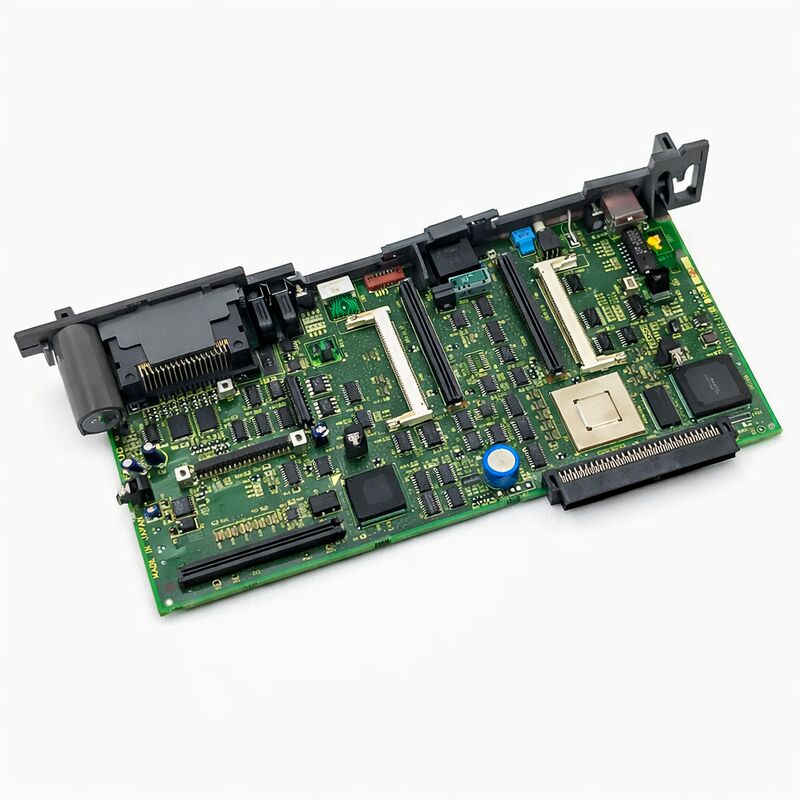

विवरण: आई-बी स्टैंड अलोन कंट्रोल मेन सीपीयू पीसीबी — पीसीबी मेन सीपीयू (#18i/180i मॉडल बी)
A16B-3200-0429 FANUC की सीरीज़ 18i और 180i मॉडल बी सीएनसी कंट्रोलर के लिए स्टैंडअलोन मेन सीपीयू पीसीबी है। यह आई-बी कंट्रोलर के केंद्र में बोर्ड है — सिंगल पीसीबी जो मेन प्रोसेसर, सर्वो ड्राइव संचार के लिए एफएसएसबी (फाइबर-ऑप्टिक सर्वो सीरियल बस) कंट्रोलर, और ऑपरेटर डिस्प्ले के लिए ग्राफिक्स प्रोसेसर को वहन करता है, सभी प्लग-इन एफआरओएम, एसआरएएम, और डीआरएएम मेमोरी मॉड्यूल के साथ एक बोर्ड पर एकीकृत हैं।
18i-B और 180i-B अपनी पीढ़ी के सबसे व्यापक रूप से तैनात उच्च-प्रदर्शन सीएनसी प्लेटफार्मों में से थे।
18i-B ने मशीनिंग सेंटर और टर्निंग सेंटर की सेवा की, जिन्हें 21i द्वारा पेश की गई तुलना में अधिक एक्सिस क्षमता और तेज प्रसंस्करण की आवश्यकता थी, जबकि 180i-B ने उसी आर्किटेक्चर को बड़े-प्रारूप मशीनिंग सेंटर और मल्टी-स्पिंडल अनुप्रयोगों में विस्तारित किया।
दोनों प्लेटफॉर्म हर नियंत्रण कार्य के लिए इस मेन सीपीयू बोर्ड पर निर्भर थे — प्रोग्राम इंटरपोलेशन, पीएमसी लैडर निष्पादन, सर्वो कमांड जनरेशन, स्पिंडल कंट्रोल, और ऑपरेटर इंटरफ़ेस प्रबंधन सभी यहां से उत्पन्न होते हैं।
"स्टैंडअलोन" पदनाम इस बोर्ड को उसी पीढ़ी के एलसीडी-माउंटेड संस्करण से अलग करता है। स्टैंडअलोन कॉन्फ़िगरेशन में, सीपीयू बोर्ड को डिस्प्ले यूनिट से अलग, अपने स्वयं के रैक में स्थापित किया जाता है।
एक केबल स्टैंडअलोन बोर्ड को डिस्प्ले असेंबली से जोड़ती है। यह अलगाव रखरखाव लचीलापन प्रदान करता है: सीपीयू बोर्ड और डिस्प्ले यूनिट को स्वतंत्र रूप से सेवा दी जा सकती है, और एक ही सीपीयू बोर्ड प्रकार विभिन्न डिस्प्ले कॉन्फ़िगरेशन वाले इंस्टॉलेशन की सेवा करता है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-3200-0429 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | स्टैंडअलोन मेन सीपीयू पीसीबी |
| बोर्ड सीरीज़ | A16B-3200 |
| संगत सिस्टम | सीरीज़ 18i-B, 18i-MB/TB, 180i-B, 180i-MB/TB |
| आर्किटेक्चर | स्टैंडअलोन (डिस्प्ले से अलग इकाई) |
| सर्वो इंटरफ़ेस | एफएसएसबी (फाइबर-ऑप्टिक सर्वो सीरियल बस) |
| मेमोरी मॉड्यूल | एफआरओएम, एसआरएएम, डीआरएएम (प्लग-इन प्रकार) |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 70°C |
| आर्द्रता | गैर-संक्षेपण, 20–80% आरएच |
| स्थिति | निर्माता द्वारा बंद |
| स्थापना के बाद | पूर्ण पैरामीटर और प्रोग्राम रीलोड आवश्यक |
सीरीज़ 18i-B FANUC की आई-सीरीज़ सीएनसी की दूसरी पीढ़ी का प्रतिनिधित्व करती है। मूल आई-ए पीढ़ी ने एफएसएसबी आर्किटेक्चर और आई-सीरीज़ ऑपरेटिंग सॉफ़्टवेयर की स्थापना की।
बी पीढ़ी ने प्लेटफ़ॉर्म को परिष्कृत किया — तेज सीपीयू प्रसंस्करण, विस्तारित मेमोरी क्षमता, उन्नत हाई-स्पीड मशीनिंग फ़ंक्शन, और परिशुद्धता कंटूरिंग कार्य के लिए बेहतर नैनो-इंटरपोलेशन।
18i-B का उपयोग करने वाले मशीन टूल्स के लिए, ए पीढ़ी पर सुधार ठोस और मापने योग्य थे। जटिल कंटूर वाले भागों पर चक्र समय कम हो गया क्योंकि कंट्रोलर प्रति सेकंड अधिक प्रोग्राम ब्लॉक संसाधित कर सकता था।
कंटूरिंग सटीकता में सुधार हुआ क्योंकि उच्च प्रसंस्करण दर ने गोलाकार और सर्पिल टूल पथों पर इंटरपोलेशन त्रुटि को कम कर दिया।
18i-B ऑटोमोटिव, एयरोस्पेस, और डाई-मोल्ड क्षेत्रों में उच्च-स्तरीय मशीनिंग केंद्रों के लिए कंट्रोलर की पसंद बन गया, जहां ये प्रदर्शन अंतर सीधे भाग की गुणवत्ता और उत्पादन दर को प्रभावित करते थे।
A16B-3200-0429 वह है जिसने यह प्रदर्शन दिया। 18i-B का सारा कम्प्यूटेशनल कार्य — सर्वो नियंत्रण एल्गोरिदम, पीएमसी लॉजिक, इंटरपोलेशन — इस बोर्ड पर चलता है। जब बोर्ड ठीक से काम करता है, तो इनमें से कुछ भी दिखाई नहीं देता है।
मशीन चलती है, पुर्जे सटीक होते हैं, और उत्पादन जारी रहता है। जब बोर्ड विफल हो जाता है, तो सब कुछ रुक जाता है।
A16B-3200-0429 में एफएसएसबी कंट्रोलर शामिल है जो सीएनसी और सर्वो एम्पलीफायर मॉड्यूल के बीच सर्वो संचार का प्रबंधन करता है। एफएसएसबी (फाइबर-ऑप्टिक सर्वो सीरियल बस) ऑप्टिकल फाइबर पर स्थिति कमांड प्रसारित करता है और एन्कोडर फीडबैक प्राप्त करता है — एक डिजिटल, शोर-प्रतिरोधी संचार विधि जिसने पहले के FANUC सीएनसी पीढ़ियों के एनालॉग पीडब्ल्यूएम इंटरफेस को बदल दिया।
एफएसएसबी कंट्रोलर को मेन सीपीयू बोर्ड में एकीकृत करने का मतलब है कि सर्वो संचार और सीएनसी इंटरपोलेशन एक ही बोर्ड पर कसकर युग्मित हैं। सर्वो अपडेट चक्र सीधे सीएनसी प्रसंस्करण चक्र के साथ सिंक्रनाइज़ होता है।
यह तंग एकीकरण उस चीज़ का हिस्सा है जो 18i-B को इसकी सर्वो प्रदर्शन विशेषताएँ देता है।
जब A16B-3200-0429 विफल हो जाता है, तो सभी एक्सिस पर एक साथ एफएसएसबी संचार अलार्म अक्सर दिखाई देते हैं — क्योंकि सभी कनेक्टेड सर्वो एम्पलीफायरों के लिए एफएसएसबी कंट्रोलर इस एकल बोर्ड पर स्थित होता है।
यह पैटर्न, जहां सभी एक्सिस एक बार में एफएसएसबी संचार खो देते हैं, न कि एक समय में एक एक्सिस, यह इंगित करने वाले संकेतकों में से एक है कि दोष मेन सीपीयू बोर्ड में है, न कि व्यक्तिगत सर्वो एम्पलीफायर या फाइबर केबल में।
A16B-3200-0429 को बदलने के लिए एक पूर्ण डेटा बहाली प्रक्रिया की आवश्यकता होती है। नए बोर्ड के मेमोरी मॉड्यूल एक फ़ैक्टरी-डिफ़ॉल्ट स्थिति में शुरू होते हैं। एफआरओएम में सीएनसी ऑपरेटिंग सॉफ़्टवेयर सही है, लेकिन एसआरएएम में हर मशीन-विशिष्ट पैरामीटर खाली है।
पुनर्स्थापित किए जाने वाले पैरामीटर मशीन की कॉन्फ़िगरेशन के सभी पहलुओं को कवर करते हैं — एक्सिस मूवमेंट सीमाएं, सर्वो गेन सेटिंग्स, स्पिंडल पैरामीटर, पीएमसी टाइमर और काउंटर प्रीसेट मान, पिच त्रुटि मुआवजा टेबल, टूल ऑफसेट रजिस्टर, और पूर्ण पीएमसी लैडर प्रोग्राम।
इस डेटा के बिना, कंट्रोलर या तो शुरू होने से इनकार करता है या उस तरह से संचालित होता है जो उस मशीन से मेल नहीं खाता जिसे वह नियंत्रित करता है।
इसलिए बोर्ड बदलने से पहले एक पूर्ण सिस्टम बैकअप आवश्यक है। FANUC 18i-B कंट्रोलर सीएनसी बूट मेनू के माध्यम से और डेटा आई/ओ फ़ंक्शन के माध्यम से व्यापक बैकअप का समर्थन करते हैं।
वर्तमान बैकअप के बिना मशीनों के लिए, एक बनाने से पहले बोर्ड बदलने का प्रयास करना एक महत्वपूर्ण जोखिम है। दस्तावेज़ीकरण से पैरामीटर पुनर्स्थापित करना, बैकअप के बिना, एक लंबी और त्रुटि-प्रवण प्रक्रिया है जिसके लिए आमतौर पर FANUC इंजीनियरिंग समर्थन की आवश्यकता होती है।
Q1: सभी सर्वो एक्सिस एक साथ एफएसएसबी संचार अलार्म दिखाते हैं। फाइबर केबल और सर्वो एम्पलीफायरों की जांच की गई है और वे क्षतिग्रस्त नहीं हैं। क्या A16B-3200-0429 दोष है?
सभी एक्सिस पर एक साथ एफएसएसबी अलार्म, पुष्टि की गई अच्छी केबल और एम्पलीफायरों के साथ, मेन सीपीयू बोर्ड पर एफएसएसबी कंट्रोलर को दृढ़ता से इंगित करते हैं। सभी एक्सिस एफएसएसबी चैनल A16B-3200-0429 पर एफएसएसबी कंट्रोलर साझा करते हैं।
इस सामान्य सर्किट्री में एक दोष एक साथ सभी चैनलों को प्रभावित करता है। बोर्ड के बैकप्लेन कनेक्टर को फिर से लगाएं और बोर्ड पर एफएसएसबी मॉड्यूल की सीटिंग की जांच करें।
यदि अलार्म बना रहता है, तो बोर्ड बदलना उचित कार्रवाई है।
Q2: 18i-B कंट्रोलर अपने स्टार्टअप अनुक्रम को पूरा करने में विफल रहता है और एक सिस्टम अलार्म प्रदर्शित करता है। अलार्म कोड एफआरओएम रीड त्रुटि का संकेत देता है। क्या मेन सीपीयू बोर्ड विफल हो गया है?
एक एफआरओएम रीड त्रुटि एफआरओएम मॉड्यूल की ओर इशारा करती है — प्लग-इन फ्लैश मेमोरी कार्ड जो सीएनसी ऑपरेटिंग सॉफ़्टवेयर रखता है — न कि जरूरी मेन सीपीयू बोर्ड का।
एफआरओएम मॉड्यूल एक अलग घटक है जो A16B-3200-0429 पर एक सॉकेट में डाला जाता है।
पहले, एफआरओएम मॉड्यूल को हटा दें और फिर से लगाएं। यदि मॉड्यूल ठीक से बैठा होने पर भी त्रुटि बनी रहती है, तो एफआरओएम मॉड्यूल स्वयं खराब हो सकता है।
केवल तभी जब एक नया एफआरओएम मॉड्यूल त्रुटि को हल नहीं करता है, तो मेन सीपीयू बोर्ड पर संदेह किया जाना चाहिए।
Q3: मशीन निर्माता को एक विशिष्ट सीएनसी सॉफ़्टवेयर संस्करण की आवश्यकता होती है। एक नवीनीकृत A16B-3200-0429 उपलब्ध है लेकिन इसका एफआरओएम संस्करण अज्ञात है। इसे कैसे संभाला जाना चाहिए?
एफआरओएम संस्करण सीएनसी सॉफ़्टवेयर सुविधाओं, पैरामीटर रेंज, और पीएमसी संगतता निर्धारित करता है। एक नवीनीकृत बोर्ड स्थापित करने से पहले, लेबल पढ़कर या स्टार्टअप के दौरान सीएनसी की सिस्टम जानकारी स्क्रीन की जांच करके बोर्ड पर एफआरओएम संस्करण की पहचान करें।
यदि एफआरओएम संस्करण मशीन की आवश्यकता से मेल नहीं खाता है, तो सही संस्करण वाले एफआरओएम मॉड्यूल को प्राप्त किया जाना चाहिए और स्थापित किया जाना चाहिए।
मेन सीपीयू बोर्ड के अन्य घटक संस्करण-स्वतंत्र हैं; केवल एफआरओएम सामग्री को मशीन की सॉफ़्टवेयर आवश्यकता से मेल खाना चाहिए।
Q4: एक प्रतिस्थापन A16B-3200-0429 स्थापित करने और सभी पैरामीटर पुनर्स्थापित करने के बाद, कुछ एक्सिस सर्वो पैरामीटर ऑपरेशन के दौरान सर्वो अलार्म उत्पन्न करते हैं। क्या जांच की जानी चाहिए?
एक नए बोर्ड के साथ पैरामीटर पुनर्स्थापना के बाद सर्वो अलार्म आमतौर पर इसका मतलब है कि कुछ सर्वो पैरामीटर मान गलत हैं।
सबसे आम कारण यह है कि नए बोर्ड के एफआरओएम पर सर्वो सॉफ़्टवेयर संस्करण मूल से भिन्न होता है, और कुछ पैरामीटर संख्याएं या रेंज संस्करणों के बीच बदल गई हैं।
अलार्म कोड की समीक्षा करें, इससे जुड़े विशिष्ट सर्वो पैरामीटर की पहचान करें, और मशीन निर्माता के दस्तावेज़ीकरण या मूल बोर्ड के बैकअप के मुकाबले उस पैरामीटर के मान को सत्यापित करें।
प्रभावित पैरामीटर को स्थापित सर्वो सॉफ़्टवेयर संस्करण के लिए उपयुक्त मानों में समायोजित करने से आमतौर पर यह हल हो जाता है।
Q5: 18i-B मशीन 15 साल पुरानी है और A16B-3200-0429 बंद कर दिया गया है। क्या पीसीबी प्रतिस्थापन की तुलना में सीएनसी प्रतिस्थापन (रेट्रोफिट) एक बेहतर विकल्प है?
अर्थशास्त्र मशीन के शेष उत्पादक मूल्य और किसी भी अन्य पुराने घटकों के दायरे पर निर्भर करता है। एक मेन सीपीयू बोर्ड प्रतिस्थापन लक्षित और लागत प्रभावी है यदि कंट्रोलर का बाकी हिस्सा — सर्वो एम्पलीफायर, पीएसयू, आई/ओ यूनिट — अच्छी स्थिति में है।
एक पूर्ण सीएनसी रेट्रोफिट पूरे कंट्रोलर को एक आधुनिक समकक्ष से बदल देता है, जिससे लीगेसी बोर्ड उपलब्धता की चिंता समाप्त हो जाती है लेकिन कमीशनिंग, पैरामीटर री-एंट्री, और संभावित रूप से अपडेटेड सर्वो एम्पलीफायर हार्डवेयर में निवेश की आवश्यकता होती है।
यांत्रिक रूप से ध्वनि 15-वर्षीय मशीन के लिए जो निरंतर उत्पादन के लिए अच्छी व्यावसायिक औचित्य के साथ है, बोर्ड प्रतिस्थापन आमतौर पर पहला बेहतर विकल्प होता है।
जब कई कंट्रोलर घटक एक साथ पुराने हो रहे हों तो रेट्रोफिट विकल्प अधिक समझ में आता है।
