| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0491 |
भाग संख्याःA16B-3200-0491
निर्माता:FANUC निगम (जापान)
उत्पाद का प्रकार:मुख्य सीपीयू पीसीबी (मास्टर बोर्ड)
पीएमसी इंजनःPMC-SB7
संगत प्रणालियाँ:FANUC श्रृंखला 0i-B (0i-TB, 0i-MB और संगत)
अधिकतम अक्षः6

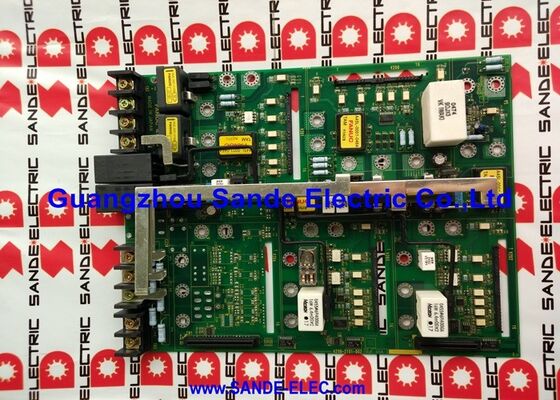

A16B-3200-0491 सीएनसी नियंत्रकों की FANUC सीरीज़ 0i-B के लिए मुख्य सीपीयू बोर्ड है। यह मास्टर बोर्ड हैःकेंद्रीय पीसीबी जिसके चारों ओर संपूर्ण नियंत्रक बनाया गया है.
यह प्रोसेसर को होस्ट करता है जो सीएनसी मोशन कंट्रोल सॉफ्टवेयर को निष्पादित करता है, एम्पलीफायरों के लिए एफएसएसबी सर्वो संचार का प्रबंधन करता है, और पीएमसी-एसबी 7 सीढ़ी कार्यक्रम को समन्वयित करता है जो मशीन-स्तर के आई / ओ को संभालता है.
0i-B नियंत्रक स्टैक में अन्य सभी बोर्ड या तो सीधे इस बोर्ड में प्लग या नियंत्रक के बैकप्लेन संरचना के माध्यम से इसके साथ संवाद करता है।
0i-B FANUC के 0i नियंत्रक परिवार की दूसरी पीढ़ी थी ∙ 0i-A का उत्तराधिकारी और 0i-C का पूर्ववर्ती।
यह अपने उत्पादन युग के दौरान मोल्डिंग केंद्रों (0i-TB) और मशीनिंग केंद्रों (0i-MB) में व्यापक रूप से अपनाया गया था,उपकरण मशीनों के बाजार के लागत-संवेदनशील खंड में अच्छी तरह से फिट होना जहां सरल कॉन्फ़िगरेशन और सिद्ध विश्वसनीयता अत्याधुनिक सुविधाओं से अधिक मायने रखती है.
0i-B प्लेटफॉर्म पर निर्मित मशीनों का उत्पादन विश्व भर में जारी है।
यह बोर्ड एसएमडी (सतह-माउंट बेटी) मॉड्यूल के बिना आपूर्ति की जाती है। मॉड्यूल से स्मृति, DRAM, SRAM, सर्वो नियंत्रण कार्ड,ग्राफिक्स कार्ड ️ विशिष्ट मशीन के सॉफ्टवेयर विकल्पों और अक्ष संख्या के आधार पर अलग से कॉन्फ़िगर किए जाते हैं.
इस बोर्ड को बदलने पर, मूल बोर्ड से एसएमडी मॉड्यूल प्रतिस्थापन में स्थानांतरित किए जाते हैं।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A16B-3200-0491 |
| निर्माता | FANUC निगम |
| उत्पाद का प्रकार | मुख्य सीपीयू पीसीबी (मास्टर बोर्ड) |
| नियंत्रक प्लेटफार्म | FANUC श्रृंखला 0i-B (शून्य i-B) |
| पीएमसी इंजन | PMC-SB7 |
| अधिकतम अक्ष संख्या | 6 |
| संगत प्रणालियाँ | 0i-TB, 0i-MB और संगत |
| एसएमडी मॉड्यूल | इसमें शामिल नहीं है ️ मौजूदा बोर्ड से स्थानांतरित |
| सर्वो बस | एफएसएसबी (फाइबर ऑप्टिक सर्वो सीरियल बस) |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 ️ 55°C |
| भंडारण तापमान | -20 60°C |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत |
PMC-SB7 PMC (प्रोग्राम करने योग्य मशीन नियंत्रक) इंजन है जो A16B-3200-0491 में एकीकृत है। यह हार्डवेयर प्लेटफॉर्म है जिस पर मशीन बिल्डर का सीढ़ी कार्यक्रम चलता है।
0i-B पर, PMC-SB7 ने पिछली पीएमसी पीढ़ियों से एक महत्वपूर्ण कदम आगे बढ़ाया, तेजी से स्कैन चक्र, अधिक कार्यक्रम क्षमता,और विस्तारित निर्देश सेट 0i-A पर इस्तेमाल PMC-SA5 की तुलना में.
एक 0i-B टर्निंग सेंटर या मशीनिंग सेंटर पर सीढ़ी कार्यक्रम है जहां प्रत्येक मशीन फ़ंक्शन को लागू किया जाता है।
उपकरण परिवर्तक, शीतलता प्रणाली, धुरी गियर चयन, चक नियंत्रण, दरवाजा इंटरलॉक,भागों के काउंटर इन सभी का जवाब है क्योंकि PMC-SB7 सीढ़ी कार्यक्रम उनके इनपुट स्थितियों को संसाधित करता है और उनके आउटपुट कार्यों को चलाता है.
जब सीएनसी एम-कोड निष्पादित करता है, तो यह पीएमसी-एसबी7 है जो उस एम-कोड की व्याख्या करता है और संबंधित मशीन हार्डवेयर को सक्रिय करता है।
-एसबी7 पदनाम इस बोर्ड को ए16बी-3200-0490 से अलग करता है, जिसमें पीएमसी-एसए5 इंजन है।दोनों बोर्ड भौतिक रूप से समान हैं लेकिन विनिमेय नहीं हैं PMC सॉफ्टवेयर और सिस्टम सॉफ्टवेयर विशिष्ट PMC इंजन से मेल खाते हैं.
PMC-SB7 के लिए कॉन्फ़िगर की गई मशीन के लिए -0491 बोर्ड की आवश्यकता होती है।
A16B-3200-0491 आधार बोर्ड है। इसकी क्षमता को परिभाषित किया जाता है कि कौन से SMD मॉड्यूल इसे फिट किए गए हैं। FROM मॉड्यूल सॉफ्टवेयर और कितना विकल्प सॉफ्टवेयर संग्रहीत किया जा सकता है निर्धारित करता है।एसआरएएम मॉड्यूल कार्यक्रम भंडारण क्षमता निर्धारित करता है.
DRAM मॉड्यूल वास्तविक समय प्रसंस्करण को प्रभावित करता है। सर्वो कार्ड निर्धारित करता है कि बोर्ड कितने अक्षों को नियंत्रित कर सकता है।
जब इस बोर्ड को मॉड्यूल के बिना आपूर्ति की जाती है, जैसे कि प्रतिस्थापन इकाइयों के लिए मानक है, तो मशीन के मूल बोर्ड से मॉड्यूल निकाले जाते हैं और फिर से स्थापित किए जाते हैं।
इस प्रक्रिया के लिए निम्नलिखित की आवश्यकता होती हैः
मॉड्यूल स्थानांतरण और बोर्ड प्रतिस्थापन के बाद, मशीन के सीएनसी सॉफ्टवेयर, मापदंडों और कार्यक्रमों को पहले से ही स्थानांतरित FROM और SRAM मॉड्यूल पर मौजूद होना चाहिए।एक सॉफ्टवेयर पुनः लोड अभी भी आवश्यक हो सकता है अगर FROM सामग्री बोर्ड प्रतिस्थापन के लिए कारण था.
A16B-3200-0491 एफएसएसबी के फाइबर-ऑप्टिक सर्वो सीरियल बस के माध्यम से सर्वो और स्पिंडल एम्पलीफायरों के साथ संवाद करता है।यह एक उच्च गति ऑप्टिकल सीरियल लिंक है जो पहले की FANUC पीढ़ियों के पुराने एनालॉग और शॉर्ट-वायर डिजिटल कनेक्शन की जगह लेता है.
सभी अक्ष स्थिति आदेश, गति संदर्भ, और एन्कोडर प्रतिक्रिया डेटा FSSB पर यात्रा करते हैं।
एफएसएसबी में प्रयुक्त ऑप्टिकल फाइबर मशीन कैबिनेट में सर्वो एम्पलीफायरों और पावर स्विचिंग द्वारा उत्पन्न विद्युत शोर से प्रतिरक्षित है।
यह शोर प्रतिरोध 0i पीढ़ी में एक महत्वपूर्ण व्यावहारिक लाभ था, जिसने उच्च शक्ति वाले सर्वो ड्राइव के समान कैबिनेट स्थान में सीएनसी नियंत्रण लाया।
बोर्ड FSSB पर 6 अक्षों तक का समर्थन करता है। व्यवहार में अधिकांश 0i-TB मशीनों ने 2-4 अक्षों का उपयोग किया और अधिकांश 0i-MB मशीनों ने 3-5 का उपयोग किया।
6-अक्ष क्षमता मिश्रित मशीन विन्यास के लिए हेडरूम प्रदान की।
प्रश्न 1: 0i-B मशीन चालू होती है लेकिन अपना बूट अनुक्रम पूरा नहीं करती है। स्टार्टअप के शुरुआती समय में डिस्प्ले में त्रुटि दिखाई देती है। क्या A16B-3200-0491 गलती है?
प्रारंभिक बूट विफलता मुख्य सीपीयू बोर्ड, बिजली की आपूर्ति, FROM मॉड्यूल, या DRAM मॉड्यूल से उत्पन्न हो सकती है।विशेष त्रुटि कोड या मुख्य बोर्ड पर डायग्नोस्टिक एलईडी पैटर्न नोट जहां बूट बंद हो जाता हैविभिन्न कोड विभिन्न दोष स्रोतों की ओर इशारा करते हैं।
एक एलईडी पैटर्न जो चालू होने के बाद तुरंत कोई गतिविधि के बिना बंद हो जाता है, एक बिजली या सीपीयू त्रुटि का सुझाव देता है।
एक त्रुटि जो बूट के माध्यम से आधे रास्ते में होती है, FROM लोड शुरू होने के बाद, FROM सामग्री या DRAM की ओर अधिक इंगित करती है।
Q2: मशीन की PMC सीढ़ी को हाल ही में संशोधित किया गया था। संशोधन के बाद, मशीन एक PMC त्रुटि के साथ स्टार्टअप के दौरान अलार्म। बोर्ड गलती हो सकती है?
सीढ़ी के हालिया संशोधन के बाद एक पीएमसी अलार्म लगभग निश्चित रूप से सॉफ्टवेयर समस्या है, बोर्ड की गलती नहीं है।
नई सीढ़ी में त्रुटि हो सकती है, या प्रोग्राम को PMC-SB7 द्वारा समर्थित की तुलना में एक अलग PMC इंजन क्षमता (चरण संख्या, प्रतीक तालिका आकार) के लिए लिखा जा सकता है।
PMC त्रुटि संदेश की जाँच करें यह एक विशिष्ट प्रकार के दोष का संदर्भ देगा। बैकअप से पिछली सीढ़ी को पुनर्स्थापित करें और मशीन को सही ढंग से शुरू करने की पुष्टि करें; यदि यह करता है,मुद्दा संशोधित सीढ़ी में है.
प्रश्न 3: बोर्ड को बदला जा रहा है। क्या SRAM बैटरी को एक ही समय में बदला जाना चाहिए?
यदि एसआरएएम मॉड्यूल में एक लिथियम बैकअप बैटरी है, तो इसे नए बोर्ड में स्थानांतरित करने से पहले इसके वोल्टेज की जांच करें।मॉड्यूल स्थानांतरण के दौरान इसे बदलें.
स्थानांतरण प्रक्रिया SRAM को अस्थायी रूप से सर्किट से बाहर ले जाती है ️ यदि बैटरी सीमांत है, तो स्थानांतरण के दौरान SRAM की सामग्री खो सकती है। एक नई बैटरी इस जोखिम को समाप्त करती है।
Q4: मॉड्यूल हस्तांतरण के साथ बोर्ड प्रतिस्थापन के बाद, मशीन शुरू होती है लेकिन उपकरण ऑफसेट तालिका खाली है। सभी अक्ष पैरामीटर सही हैं। क्या हुआ?
उपकरण ऑफसेट SRAM में संग्रहीत होते हैं. यदि SRAM मॉड्यूल को सही ढंग से स्थानांतरित किया गया था, तो इसकी सामग्री बरकरार होनी चाहिए. हालांकि,यदि एसआरएएम बैकअप बैटरी कम थी और मॉड्यूल हस्तांतरण के दौरान डिस्चार्ज हो गई थी ️ संक्षिप्त रूप से भी ️ एसआरएएम सामग्री खो सकती हैबैटरी वोल्टेज की पुष्टि करें.
बैकअप मेमोरी कार्ड फ़ाइल से टूल ऑफसेट तालिका को पुनर्स्थापित करें. यह स्थिति किसी भी बोर्ड प्रतिस्थापन कार्य से पहले पूर्ण डेटा बैकअप लेने के महत्व को मजबूत करती है.
Q5: 0i-B मशीन में अपने मौजूदा बोर्ड पर -SA5 PMC है। क्या A16B-3200-0491 (PMC-SB7) को प्रतिस्थापन के रूप में इस्तेमाल किया जा सकता है?
नहीं. प्रतिस्थापन बोर्ड पर PMC इंजन मूल से मेल खाना चाहिए. सीएनसी प्रणाली सॉफ्टवेयर और PMC सीढ़ी दोनों एक विशिष्ट PMC इंजन के लिए लिखे गए हैं.
एक -SA5 सीढ़ी और प्रणाली पूर्ण सॉफ्टवेयर रूपांतरण के बिना -SB7 बोर्ड पर नहीं चल सकती है।
प्रतिस्थापन बोर्ड को मौजूदा -SA5 प्रणाली से मेल खाने के लिए -0490 संस्करण (PMC-SA5) होना चाहिए।
किसी भी प्रतिस्थापन के स्रोत से पहले स्थापित बोर्ड के लेबल से PMC इंजन की पुष्टि करें।
