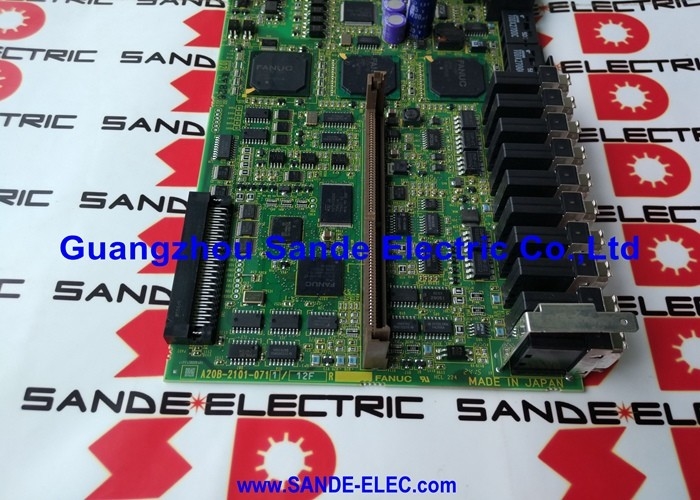

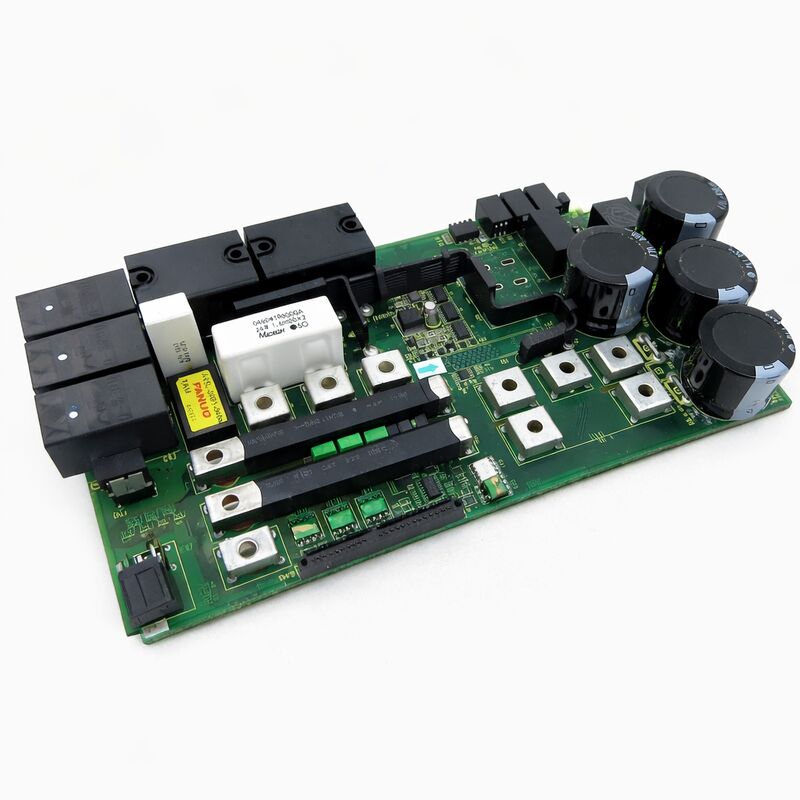

सीएनसी सर्किट बोर्ड
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए16बी-3200-0500 |
भाग संख्या: A16B-3200-0500
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: I/O PCB
बोर्ड सीरीज़: A16B-3200
संगत सिस्टम: FANUC सीरीज़ 0i-B सीएनसी कंट्रोलर
अनुप्रयोग: I/O इंटरफ़ेस और डेटा संचार
A16B-3200-0500 FANUC के सीरीज़ 0i-B सीएनसी कंट्रोलर में आमतौर पर इस्तेमाल होने वाला I/O प्रिंटेड सर्किट बोर्ड है। 0i-B — FANUC के कॉम्पैक्ट 0i सीएनसी परिवार की दूसरी पीढ़ी — अपने उत्पादन काल में टर्निंग सेंटर और मशीनिंग सेंटर में व्यापक रूप से अपनाया गया था।
I/O PCB वह बोर्ड है जो सीएनसी कंट्रोलर और मशीन टूल की फील्ड वायरिंग के बीच डिजिटल इनपुट और आउटपुट इंटरफ़ेस के लिए जिम्मेदार है।
हर सेंसर रीडिंग और पीएमसी लैडर प्रोग्राम से हर रिले आउटपुट कंट्रोलर के लॉजिक और फिजिकल मशीन के बीच अपने रास्ते में इस बोर्ड से होकर गुजरता है।
0i-B को एक कॉम्पैक्ट पैकेज में लागत प्रभावी, पूर्ण-विशेषताओं वाले सीएनसी प्रदर्शन के लिए डिज़ाइन किया गया था।
इसने उन मशीनों में FANUC की i-सीरीज़ क्षमता लाई जहाँ फुल-साइज़ 16i या 18i को ओवर-स्पेसिफाइड किया जाएगा।
इस आर्किटेक्चर में I/O PCB बड़े FANUC सिस्टम में I/O PCB के समान फील्ड इंटरफ़ेस फ़ंक्शन करता है, जिसे 0i-B की I/O आवश्यकताओं के अनुसार स्केल किया गया है।
A16B-3200-0500 वह बोर्ड है जो इस फ़ंक्शन को करता है।
0i-B कंट्रोलर की मॉड्यूलर संरचना में, I/O PCB मुख्य सीपीयू बोर्ड और पावर सप्लाई के साथ बैठता है।
यह मशीन से डिजिटल इनपुट सिग्नल को रूट करता है — लिमिट स्विच, प्रॉक्सिमिटी सेंसर, प्रेशर स्विच, ऑपरेटर पैनल बटन — पीएमसी के इनपुट रजिस्टर में।
यह पीएमसी से आउटपुट सिग्नल को ड्राइव करता है — सोलनॉइड वाल्व, रिले कॉइल, स्पिंडल इनेबल, कूलेंट पंप कंट्रोल — मशीन हार्डवेयर तक।
यह द्विदिश फील्ड इंटरफ़ेस I/O PCB का मुख्य उद्देश्य है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A16B-3200-0500 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | I/O PCB |
| बोर्ड सीरीज़ | A16B-3200 |
| संगत सिस्टम | FANUC सीरीज़ 0i-B सीएनसी (0i-TB, 0i-MB और संगत) |
| अनुप्रयोग | मशीन टूल फील्ड वायरिंग के लिए डिजिटल I/O इंटरफ़ेस |
| उत्पत्ति | जापान |
| ऑपरेटिंग तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% RH अधिकतम (गैर-संक्षेपण) |
| उपलब्ध स्थिति | नया (अतिरिक्त) / नवीनीकृत / मरम्मत किया हुआ |
0i-B कंट्रोलर I/O लिंक का उपयोग करता है — FANUC का सीरियल संचार प्रोटोकॉल I/O उपकरणों को सीएनसी से जोड़ने के लिए।
0i-B में I/O PCB I/O लिंक नेटवर्क में भाग लेता है। मशीन की वायरिंग से सिग्नल I/O PCB के कनेक्टर पर आते हैं, डिजिटाइज़ किए जाते हैं, और फिर I/O लिंक पर पीएमसी को प्रेषित किए जाते हैं। पीएमसी से आउटपुट कमांड I/O लिंक पर वापस I/O PCB तक जाते हैं, जो उपयुक्त आउटपुट सर्किट को ड्राइव करता है।
यह सीरियल लिंक आर्किटेक्चर का मतलब है कि सीएनसी कंट्रोलर और I/O PCB इंस्टॉलेशन पॉइंट के बीच की भौतिक दूरी व्यक्तिगत सिग्नल तारों की लंबाई से सीमित नहीं है।
I/O लिंक केबल कंट्रोलर और I/O हार्डवेयर के बीच सभी चैनल डेटा ले जाती है — मशीन टूल इंस्टॉलेशन में एक महत्वपूर्ण व्यावहारिक लाभ जहां सीएनसी कैबिनेट और मशीन कंट्रोल पैनल को एक दूरी से अलग किया जा सकता है जो व्यक्तिगत तार रन को अव्यावहारिक बना देगा।
I/O PCB कच्चे फील्ड सिग्नल को प्रोसेस करता है — इनपुट को डीबाउंस करना, क्षणिक शोर से सुरक्षा करना, आउटपुट शॉर्ट-सर्किट स्थितियों का प्रबंधन करना।
यह सिग्नल कंडीशनिंग का मतलब है कि पीएमसी को मशीन की वास्तविक स्थिति के स्वच्छ, विश्वसनीय डिजिटल प्रतिनिधित्व प्राप्त होते हैं, न कि कच्चे सिग्नल जो एक सक्रिय औद्योगिक वातावरण के शोर और स्विचिंग क्षणों के अधीन होते हैं।
0i-B कंट्रोलर पीढ़ी — 0i-TB टर्निंग के लिए और 0i-MB मिलिंग के लिए — अपने उत्पादन काल के दौरान मशीन टूल बाजार के मुख्यधारा में फिट हुई। FANUC ने इसे PMC-SB7 लैडर इंजन (0491 मुख्य बोर्ड वेरिएंट पर), FSSB सर्वो संचार, और इस बोर्ड के माध्यम से प्रदान किए गए I/O लिंक फील्ड इंटरफ़ेस से सुसज्जित किया।
एक साथ, इन लोगों ने एक पूर्ण, आधुनिक सीएनसी सिस्टम को परिभाषित किया।
0i-B प्लेटफॉर्म पर निर्मित मशीनें विश्व स्तर पर सक्रिय उत्पादन सेवा में बनी हुई हैं। इन मशीनों के लिए रखरखाव भागों की लगातार मांग है।
A16B-3200-0500 I/O PCB, 0i-B स्टैक में फील्ड-रिप्लेसेबल बोर्डों में से एक के रूप में, तब सोर्स किया जाता है जब I/O-संबंधित दोष बोर्ड के बजाय फील्ड वायरिंग या कनेक्टेड I/O उपकरणों का पता लगाता है।
सीएनसी सिस्टम में I/O दोष सबसे आम रखरखाव मुद्दों में से हैं, लेकिन सभी I/O दोष I/O PCB का पता नहीं लगाते हैं। किसी भी I/O दोष जांच में पहला कदम यह पुष्टि करना है कि कौन सा तत्व विफल हो गया है: फील्ड डिवाइस, वायरिंग, या PCB।
सीएनसी के पीएमसी डायग्नोस्टिक स्क्रीन हर I/O चैनल की लाइव स्थिति दिखाते हैं। यदि कोई चैनल गलत पढ़ता है, तो फील्ड डिवाइस को शारीरिक रूप से सक्रिय करते समय या वायरिंग सिग्नल को मापते समय इसकी निगरानी करें।
एक चैनल जो बोर्ड के कनेक्टर पर वायरिंग सिग्नल सही होने पर गलत पढ़ता है, वह बोर्ड की ओर इशारा करता है।
एक चैनल जो केवल तभी सही पढ़ता है जब फील्ड सिग्नल एक निश्चित सीमा से ऊपर हो, बोर्ड पर एक खराब इनपुट सर्किट का संकेत दे सकता है।
एक साथ कई I/O चैनल विफल हो रहे हैं — विशेष रूप से एक ही कनेक्टर समूह में चैनल — फील्ड वायरिंग समस्या की तुलना में बोर्ड दोष की ओर अधिक मजबूती से इशारा करता है, जो आमतौर पर एक समय में एक सिग्नल पथ को प्रभावित करता है।
Q1: मशीन रूम में पावर सर्ज के बाद कई इनपुट सही ढंग से पढ़ना बंद कर दिए। वायरिंग अच्छी तरह से परीक्षण करती है। क्या A16B-3200-0500 क्षतिग्रस्त होने की संभावना है?
पावर सर्ज आमतौर पर I/O PCB इनपुट सर्किट को नुकसान पहुंचाते हैं क्योंकि इनपुट सीधे फील्ड वायरिंग से जुड़े होते हैं जहां सर्ज ऊर्जा फैलती है।
बोर्ड पर सुरक्षा घटक सर्ज ऊर्जा को अवशोषित करते हैं, लेकिन बार-बार होने वाली घटनाएं या एक गंभीर सर्ज सुरक्षा चरण से परे इनपुट सर्किट को नुकसान पहुंचा सकते हैं।
वायरिंग अच्छी तरह से पुष्टि होने के साथ, बोर्ड जांच करने वाला अगला तत्व है।
जांचें कि क्या प्रभावित इनपुट सभी एक कनेक्टर समूह में हैं — समूहीकृत विफलताएं अक्सर बोर्ड क्षति की पुष्टि करती हैं।
Q2: 0i-B मशीन पीएमसी एक अलार्म दिखाता है लेकिन सभी फील्ड वायरिंग सामान्य परीक्षण करती है। I/O PCB में कोई दृश्य क्षति नहीं है। क्या बोर्ड बिना दिखाई देने वाले संकेतों के दोषपूर्ण हो सकता है?
हाँ। कई I/O PCB विफलताएं — खराब ऑप्टोकपलर, आउटपुट ड्राइवर आईसी की विफलता, उच्च-प्रतिरोध ग्राउंड कनेक्शन — कोई दृश्य भौतिक संकेत नहीं देती हैं।
एक बोर्ड जो बरकरार दिखता है उसमें अभी भी आंतरिक घटक विफल हो सकते हैं।
यदि वायरिंग और फील्ड डिवाइस अच्छी तरह से पुष्टि किए जाते हैं, तो I/O PCB को अगले डायग्नोस्टिक चरण के रूप में बदला जाना चाहिए। प्रतिस्थापन स्थापित करें और निदान समाप्त करने से पहले अलार्म साफ़ होने की पुष्टि करें।
Q3: क्या 0i-TB मशीन से A16B-3200-0500 को 0i-MB मशीन में इस्तेमाल किया जा सकता है?
I/O PCB हार्डवेयर 0i-TB (टर्निंग) और 0i-MB (मिलिंग) दोनों कॉन्फ़िगरेशन में समान कार्य करता है।
बोर्ड स्वयं मशीन प्रकारों के बीच अंतर नहीं करता है — यह कंट्रोलर में लोड किए गए किसी भी पीएमसी लैडर के लिए फील्ड I/O कनेक्शन प्रदान करता है।
बोर्ड संशोधन और I/O लिंक कॉन्फ़िगरेशन संगत हैं, इसकी पुष्टि करें।
यदि भाग संख्या और संशोधन मेल खाते हैं, तो बोर्ड 0i-TB और 0i-MB इंस्टॉलेशन के बीच विनिमेय है।
Q4: I/O PCB को बदलने के बाद, कुछ आउटपुट काम करते हैं लेकिन अन्य नहीं करते। पीएमसी प्रोग्राम सही लगता है। क्या जांचा जाना चाहिए?
सही पीएमसी प्रोग्राम के साथ बोर्ड प्रतिस्थापन के बाद गैर-कार्यशील आउटपुट आउटपुट एड्रेस असाइनमेंट की ओर इशारा करते हैं।
पुष्टि करें कि पीएमसी का Y-एड्रेस मैप प्रभावित आउटपुट के लिए I/O PCB के कनेक्टर असाइनमेंट से मेल खाता है।
साथ ही सीएनसी में किसी भी आउटपुट कॉन्फ़िगरेशन पैरामीटर को सत्यापित करें जो आउटपुट चैनल असाइनमेंट को निर्दिष्ट करते हैं, सही ढंग से सेट किए गए हैं।
यदि एड्रेस असाइनमेंट की पुष्टि हो जाती है, तो पीएमसी के फोर्स्ड आउटपुट फ़ंक्शन के साथ गैर-कार्यशील आउटपुट चैनलों का सीधे परीक्षण करें ताकि यह पुष्टि हो सके कि हार्डवेयर प्रतिक्रिया दे रहा है या नहीं।
Q5: I/O PCB को बदल दिया गया था। अब मशीन चालू हो जाती है लेकिन I/O लिंक स्थापित करने में विफल रहता है। यह क्या दर्शाता है?
बोर्ड प्रतिस्थापन के बाद I/O लिंक विफलता या तो नए बोर्ड और कंट्रोलर के बीच I/O लिंक कॉन्फ़िगरेशन बेमेल, एक दोषपूर्ण I/O लिंक केबल कनेक्शन, या प्रतिस्थापन पर एक बोर्ड दोष का संकेत देती है।
मुख्य सीपीयू बोर्ड और I/O PCB के बीच I/O लिंक केबल की जांच करें — दोनों सिरों को सुरक्षित रूप से जुड़ा हुआ है, इसकी पुष्टि करें।
साथ ही सीएनसी पैरामीटर में I/O लिंक स्लॉट कॉन्फ़िगरेशन की पुष्टि करें, जो नए बोर्ड के I/O लिंक एड्रेस से मेल खाता है।
यदि दोनों की पुष्टि हो जाती है, तो प्रतिस्थापन बोर्ड स्वयं दोषपूर्ण हो सकता है।
